Номер по Госреестру СИ: 83161-21
83161-21 Пробники токовые
(TCP300A)
Назначение средства измерений:
Пробники токовые TCP300A (далее - пробники) предназначены для бесконтактного измерения силы постоянного и переменного электрического тока высокой частоты.
Внешний вид.
Пробники токовые
Рисунок № 1
Внешний вид.
Пробники токовые
Рисунок № 2
Внешний вид.
Пробники токовые
Рисунок № 3
Знак утверждения типа
Знак утверждения типананосится на верхнюю сторону корпуса пробников в виде самоклеющейся этикетки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделах «Начало работы», «Органы управления» и «Справочная информация» эксплуатационного документа.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования
к пробникам токовым TCP300A
Государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от V10-16 до 100 А (приказ Росстандарта от 01.10.2018 г. № 2091)
Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы (приказ Росстандарта от 30.12.2019 г. № 3457)
Техническая документация компании “Tektronix”
Изготовитель
Компания “Tektronix (China) Co., Ltd.”, КитайАдрес: 1227 Chuan Qiao Road, Pudong New District, Shanghai 201206, P.R.C.
Тел. (8621)38960893, Факс (8621)58993156
E-mail: moscow@tektronix.com
Испытательный центр
Акционерное общество «АКТИ-Мастер» (АО «АКТИ-Мастер»)Адрес: 127106, Москва, Нововладыкинский проезд, д. 8, стр. 4
Тел./факс: +7(495)926-71-85; Web: http://www.actimaster.ru; E-mail: post@actimaster.ru
Принцип действия пробников основан на комбинации бесконтактного трансформатора тока с ферромагнитным сердечником и преобразователя Холла.
Пробники используются совместно с усилителями TCPA300 (далее - усилители).
Измеряемый электрический ток пропускается в окно раздвижных клещей пробника, и с несимметричного выхода пробника поступает на вход усилителя, в котором осуществляется масштабное преобразование силы тока в пропорциональное электрическое напряжение. К выходу усилителя может быть подключен осциллограф (вольтметр и другая измерительная аппаратура) с входным сопротивлением 50 Ом. Если осциллограф имеет входное сопротивление 1 МОм, то следует присоединить к его входу согласованную проходную нагрузку 50 Ом.
Пробники имеют две модификации TCP305A и TCP312A, различающиеся коэффициентами преобразования силы тока в напряжение и временем нарастания переходной характеристики (верхней частотой полосы пропускания).
Усилители взаимозаменяемы и могу использоваться с любой модификацией пробников.
Конструкция пробников имеет форму «пистолета», на конце «ствола» которого находятся раздвижные клещи. Общий вид пробников с указанием места нанесения знака утверждения типа и знака поверки на боковой стороне корпуса показан на рисунке 1. Обозначение модификации пробника нанесено на верхнюю сторону корпуса. Уникальный заводской (серийный) номер пробника имеет буквенно-цифровое обозначение в виде «СХХХХХХ», где буква «С» идентифицирует завод-изготовитель, а после буквы следуют 6 цифр (от 0 до 9). Заводской номер указан на самоклеющейся этикетке, размещенной на нижней стороне корпуса пробника. Фрагмент нижней стороны корпуса пробника с этикеткой представлен на рисунке 2.
Усилители выполнены в форме моноблока, общий вид усилителей показан на рисунке 3.
В конструкции пробников и усилителя отсутствуют элементы регулировки и подстройки, доступные пользователю, их пломбирование не предусмотрено.
место нанесения знака утверждения типа и знака поверки

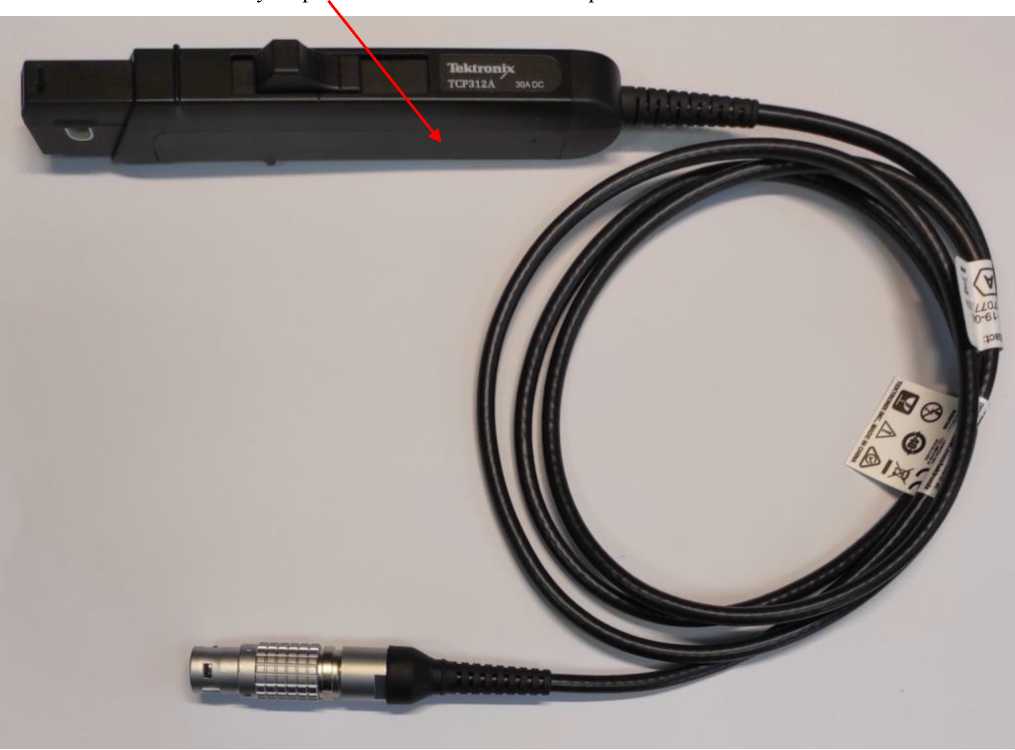

Рисунок 1 - Общий вид пробников

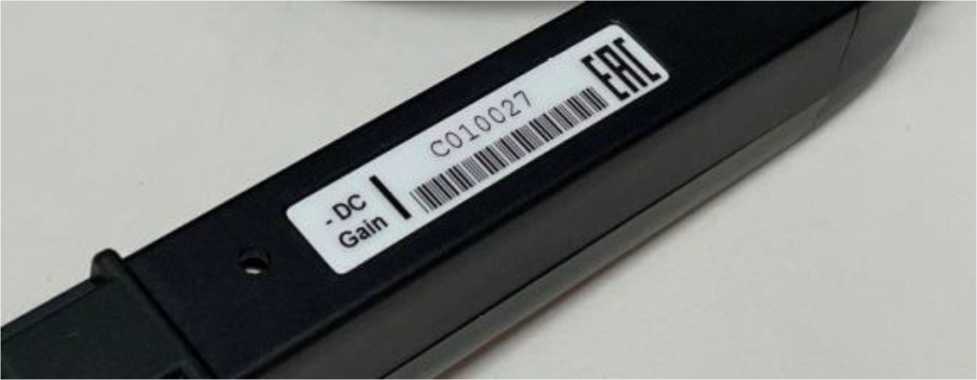

Рисунок 2 - Фрагмент нижней стороны корпуса пробников с этикеткой

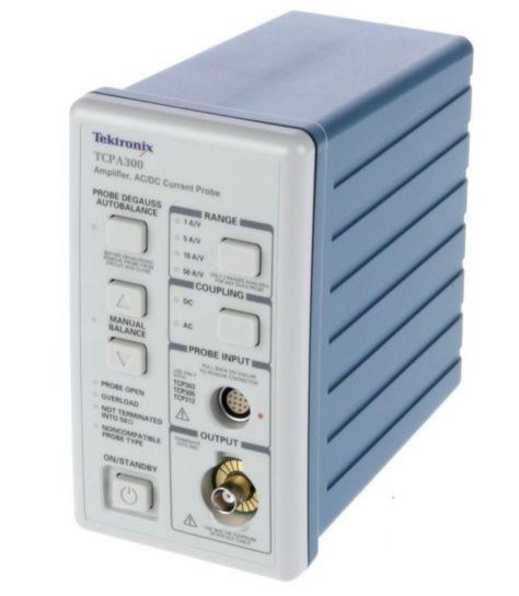

Рисунок 3 - Общий вид усилителей
представлена в таблице 3.
Таблица 3 - Комплектность пробников
Наименование и обозначение |
Количество |
Пробник токовый, модификация TCP305A/TCP312A |
по заказу |
Защитный чехол для пробника |
1 шт. |
Провод заземляющий для пробника |
1 шт. |
Кабель TEKPROBE |
1 шт. |
Усилитель TCPA300 |
1 шт. по заказу |
Кабель сетевой |
1 шт. по заказу |
Руководство по эксплуатации 077-1183-01-1R (на компакт-диске) |
1 экз. |
представлены в таблицах 1, 2.
Таблица 1 - Метрологические характеристики
Наименование |
Значение | |
Модификация |
TCP305A |
TCP312A |
Коэффициент преобразования силы тока в напряжение K, А/В |
5; 10 |
1; 10 |
Минимальное значение измеряемой силы тока, мА |
5 |
1 |
Максимальное значение измеряемой силы тока, А | ||
постоянный ток |
50 |
30 |
синусоидальный ток (скз) |
35 |
21 |
импульсный ток (амплитуда) |
50 |
50 |
Пределы допускаемой относительной погрешности коэффициента преобразования постоянного тока, % 1,2) |
±3 | |
Время нарастания переходной характеристики, нс, не более 3) |
7 |
3,5 |
Верхняя частота полосы пропускания, МГц, не менее 4,5) |
50 |
100 |
Время задержки сигнала, нс 6,7) |
19 |
17 |
|
Таблица 2 - Основные технические характеристики
Наименование |
Значение |
Габаритные размеры пробников, мм | |
длина |
200 |
ширина |
16 |
высота |
32 |
Масса пробников, г, не более |
150 |
Максимальный диаметр провода в окне раздвижных клещей, мм |
3,8 |
Длина соединительного кабеля пробников, м |
1,5 |
Габаритные размеры усилителей, мм | |
длина |
173 |
ширина |
91,4 |
высота |
167 |
Масса усилителей, кг, не более |
1,14 |
Напряжение электросети усилителей, В |
от 90 до 264 |
Частота электросети усилителей, Гц |
от 47 до 440 |
Рабочие условия применения | |
температура окружающего воздуха, °C |
от 0 до +50 |
относительная влажность воздуха (без конденсата), %, не более | |
при температуре до +30 °C включ. |
95 |
при температуре св. +30 °C до +50 °C включ. |
85 |
