Номер по Госреестру СИ: 83224-21
83224-21 Отвертки моментные предельные
(TD)
Назначение средства измерений:
Отвертки моментные предельные TD (далее - отвертки) предназначены для воспроизведения заданного крутящего момента силы с установленной погрешностью при нормированной затяжке резьбовых соединений с правой резьбой.
Внешний вид.

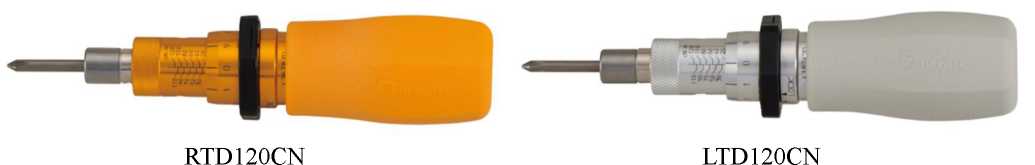

Отвертки моментные предельные
Рисунок № 1
Внешний вид.
Отвертки моментные предельные
Рисунок № 2
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации.Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 3 РЭ «Отвёртки моментные предельные TD. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к отверткам моментным предельным TDГосударственная поверочная схема для средств измерений крутящего момента силы, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии № 1794 от 31 июля 2019 г.
Техническая документация «Tohnichi Mfg. Co., Ltd.», Япония
Изготовитель
«Tohnichi Mfg. Co., Ltd.», ЯпонияАдрес: 2-12, Omori-Kita, 2-Chome Ota-Ku, Tokyo 143-0016, Japan
Телефон (факс): +81-(0)3-3762-2455 (+81-(0)3-3761-3852)
Web-сайт: https:// www.global-tohnichi.com
E-mail: overseas@tohnichi.co.jp
Испытательный центр
Общество с ограниченной ответственностью «ТМС РУС»(ООО «ТМС РУС»)
Адрес: 140208, Московская область, г. Воскресенск, ул. Быковского, д. 2 Юридический адрес: 127083, г. Москва, ул. Верхняя Масловка, д. 20, стр. 2 Телефон (факс): +7 (495) 221-18-04 (+7 (495) 229-02-35)
Web-сайт: http://tms-cs.ru/
Е-mail: tuev@tuev-sued.ru
Принцип работы отверток основан на работе механизма регулирования значения крутящего момента силы, при достижении которого происходит срабатывание предельного механизма.
Конструктивно отвертки состоят из корпуса, рукоятки, предельного механизма, шкалы с указателем значений крутящего момента силы, фиксатора настроек крутящего момента силы и привода. Внутри корпуса находится механизм регулировки значения крутящего момента силы и предельный механизм.
К отверткам моментным предельным TD данного типа относятся отвертки моделей LTD, RTD.
Выпускаемые модели отверток отличаются принципом сигнализации о достижении установленного крутящего момента силы. Модели RTD проскальзывают с характерным щелчком, модели LTD проворачиваются без щелчка.
Модели отверток LTD, RTD имеют различные модификации с цифровой и буквенной приставкой к основному обозначению модели. Модификации отверток отличаются диапазонами воспроизведений крутящего момента силы, а также габаритными размерами, массой и типом привода. Все отвертки имеют привод в виде внутреннего шестигранника, кроме модификации отвертки LTD2000CN2, которая имеет тип привода в виде присоединительного квадрата.
Модификации отверток имеют обозначение xTDwyCNz, где:
x - значение типа отвертки:
R - При достижении заранее установленного значения крутящего момента силы отвёртка начнёт издавать характерный щелчок и проворачивается. Значение момента устанавливается по шкале отвёртки
L - При достижении заранее установленного значения крутящего момента силы отвёртка начнёт проскальзывать. Значение момента устанавливается по шкале отвёртки
TD - наименование типа отвертки моментной предельной
w* - значение:
LS - установлен проводной датчик (концевой выключатель) для передачи сигнала о достижении момента
FH - установлен беспроводной датчик (трансмиттер) для передачи сигнала о достижении момента
у - число указывает максимальное значение крутящего момента силы в сН-м CN - обозначение единиц измерений (показаний) отвёртки
z* - заводское обозначение версии (конструкции) модели с цифровым индексом от
2 до 9, обозначающим токонепроводящее исполнение. Может присутствовать во всех вышеперечисленных моделях при сохранении метрологических характеристик.
Примечание:
* - при наличии
Идентификация отвертки осуществляется визуальным осмотром корпуса отвертки, на котором отображена информация о производителе, модификации и заводском номере, нанесенная методом гравировки.
Цветовое исполнение отверток может определяться требованием заказчика.
Нанесение знака поверки на отвертки не предусмотрено. Знак поверки наносится в свидетельство о поверке.
Пломбирование отверток не предусмотрено, ограничение от несанкционированного доступа обеспечивается конструкцией отверток, которая может быть вскрыта только при помощи специального инструмента.
Общий вид отверток моментных предельных TD представлен на рисунке 1.
RTDLS120CN RTDFH120CN
Рисунок 1 - Общий вид отверток моментных предельных TD
отверток представлены в таблицах 1 - 3.
Таблица -Метрологические характеристики
Модель |
Модификация |
Диапазон воспроизведений крутящего момента силы, Н^м |
Дискретность отсчета, Н-м |
Пределы допускаемой относительной погрешности воспроизведений крутящего момента силы, % |
LTD |
LTD15CN |
от 0,04 до 0,15 |
0,001 |
±3 |
LTD30CN |
от 0,04 до 0,3 |
0,002 | ||
LTD60CN |
от 0,1 до 0,6 |
0,005 | ||
LTD120CN |
от 0,2 до 1,2 |
0,01 | ||
LTD260CN |
от 0,6 до 2,6 |
0,02 | ||
LTD500CN |
от 1 до 5 |
0,05 | ||
LTD1000CN |
от 2 до 10 |
0,05 | ||
LTD2000CN2 |
от 4 до 20 |
0,05 | ||
RTD |
RTD15CN |
от 0,04 до 0,15 |
0,001 | |
RTD30CN |
от 0,04 до 0,3 |
0,002 | ||
RTD60CN |
от 0,1 до 0,6 |
0,005 | ||
RTD120CN |
от 0,2 до 1,2 |
0,01 | ||
RTD260CN |
от 0,6 до 2,6 |
0,02 | ||
RTD500CN |
от 1 до 5 |
0,05 |
Таблица 2 - Основные технические характеристики
Модель |
Модификация |
Длина, мм, не более |
Масса, г, не более |
LTD |
LTD15CN |
105 |
55 |
LTD30CN |
105 |
55 | |
LTD60CN |
115 |
85 | |
LTD120CN |
135 |
160 | |
LTD260CN |
155 |
270 | |
LTD500CN |
160 |
325 | |
LTD1000CN |
190 |
595 | |
LTD2000CN2 |
260 |
1155 | |
RTD |
RTD15CN |
105 |
55 |
RTD30CN |
105 |
55 | |
RTD60CN |
115 |
85 | |
RTD120CN |
184 |
340 | |
RTD260CN |
201 |
450 | |
RTD500CN |
212 |
540 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Диапазон установки значений крутящего момента силы для модификаций LTD15CN и RTD15CN, Н^м |
от 0,02 до 0,15 |
Размер внутреннего шестигранника, мм |
6,35 |
Размер присоединительного квадрата для модификации LTD2000CN2, мм |
9,53 |
Наработка на отказ, циклов, не менее |
5000 |
Условия эксплуатации:
|
от +15 до +35 до 80 от 84,0 до 106,7 |
