Номер по Госреестру СИ: 82917-21
82917-21 Резервуары горизонтальные стальные цилиндрические
(РГС-50)
Назначение средства измерений:
Резервуары горизонтальные стальные цилиндрические РГС-50 (далее - резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.

Внешний вид.
Резервуары горизонтальные стальные цилиндрические
Рисунок № 1

Внешний вид.
Резервуары горизонтальные стальные цилиндрические
Рисунок № 2

Внешний вид.
Резервуары горизонтальные стальные цилиндрические
Рисунок № 3

Внешний вид.
Резервуары горизонтальные стальные цилиндрические
Рисунок № 4

Внешний вид.
Резервуары горизонтальные стальные цилиндрические
Рисунок № 5

Внешний вид.
Резервуары горизонтальные стальные цилиндрические
Рисунок № 6

Внешний вид.
Резервуары горизонтальные стальные цилиндрические
Рисунок № 7
Знак утверждения типа
Знак утверждения типананосится на титульные листы паспортов типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийПриведены в Паспортах «Резервуар горизонтальный стальной цилиндрический РГС-50», раздел 6.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к резервуарам горизонтальным стальным цилиндрическим РГС-50Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
Испытательный центр
Общество с ограниченной ответственностью фирма «Метролог»(ООО фирма «Метролог»)
Адрес: 420029, РТ, г. Казань, ул. 8 Марта, д.13, офис 33
Телефон/факс: +7(843) 513-30-75
Web-сайт: www.metrolog-kazan.ru
E-mail: metrolog-kazan-ut@mail.ru
Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего объему согласно градуировочным таблицам резервуаров.
Резервуары представляют собой сварные горизонтальные конструкции цилиндрической формы с коническими днищами.
Резервуары оборудованы дыхательным клапаном, люком замерным для эксплуатации и приемо-раздаточными патрубками для приема и отпуска нефтепродукта.
Резервуары оснащены боковой металлической лестницей, по периметру которой установлено ограждение, и подключены к общему контуру заземления и молниезащиты.
Фундамент резервуаров соответствует требованиям ГОСТ 17032-2010 «Резервуары стальные горизонтальные для нефтепродуктов. Технические условия».
Резервуары горизонтальные стальные цилиндрические РГС-50 зав.№№ 45, 46 расположены на территории ФГКУ «АБ» по адресу: Республика Марий Эл, г. Йошкар-Ола, п/о Семеновка.

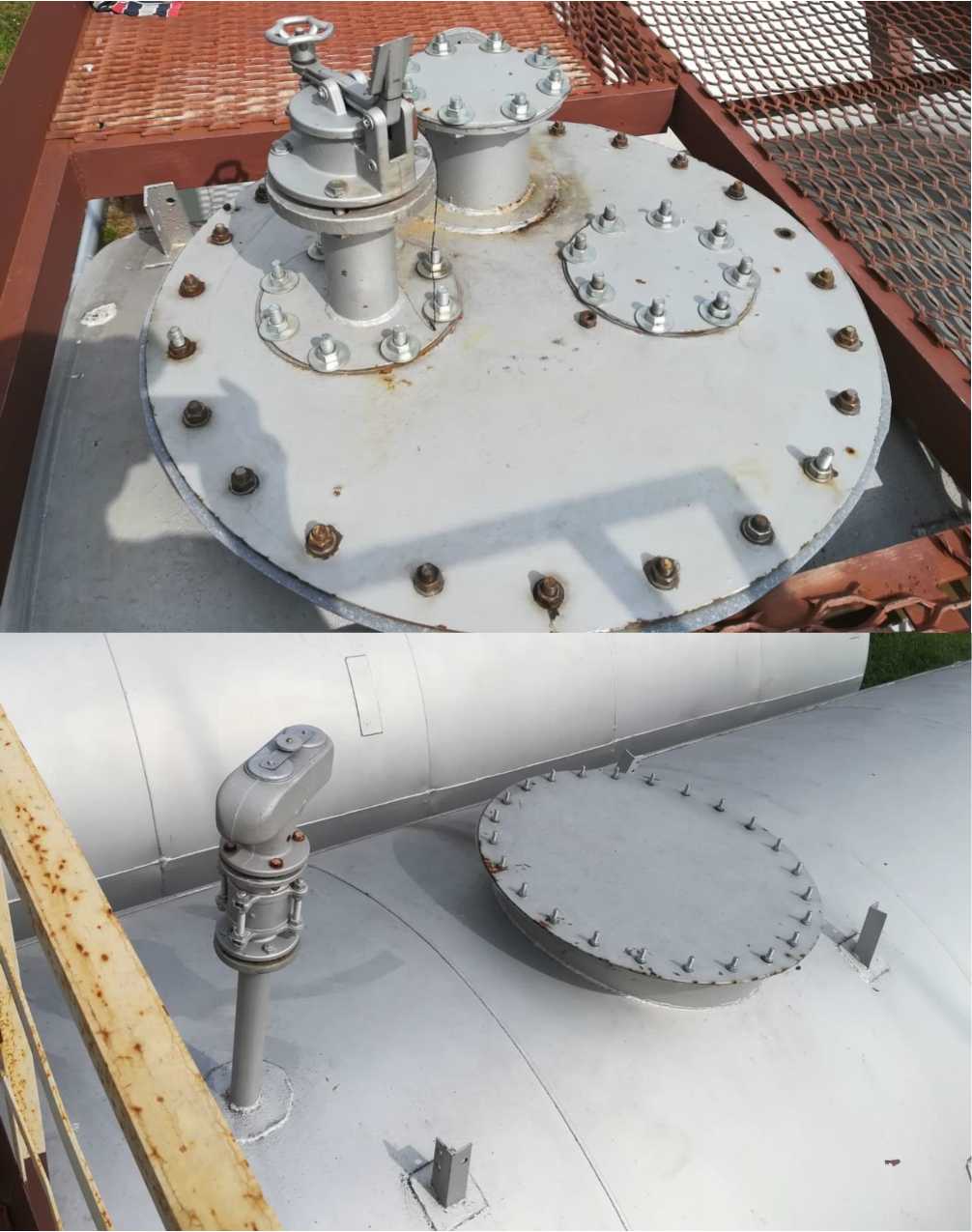

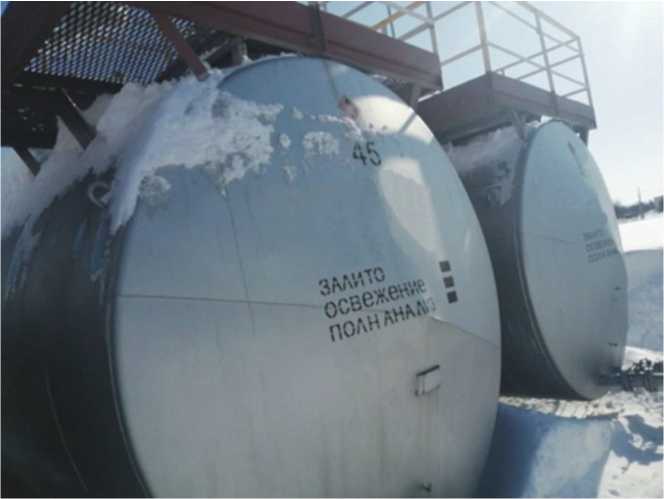

Общий вид резервуаров горизонтальных стальных цилиндрических РГС-50 представлен на рисунках 1-7.

Рисунок 1 - Общий вид резервуаров РГС-50

Рисунок 2 - Общий вид резервуаров РГС-50

Рисунок 3 - Общий вид резервуаров РГС-50

Рисунок 5 - Общий вид резервуаров РГС-50

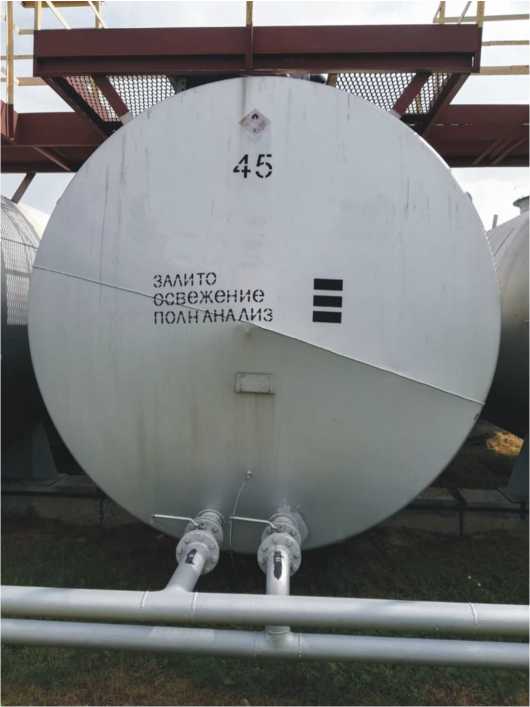

Рисунок 6 - Общий вид резервуаров РГС-50 зав.№45

р -

Рисунок 7 - Общий вид резервуаров РГС-50 зав.№46
Пломбирование резервуаров горизонтальных стальных цилиндрических РГС-50 не предусмотрено.
Знак поверки наносится на свидетельства о поверке и градуировочные таблицы.

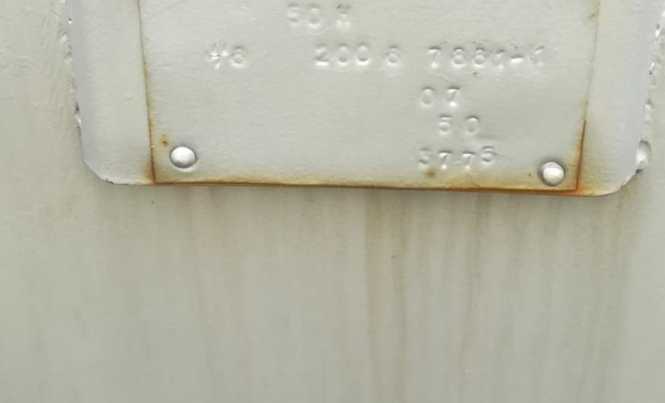

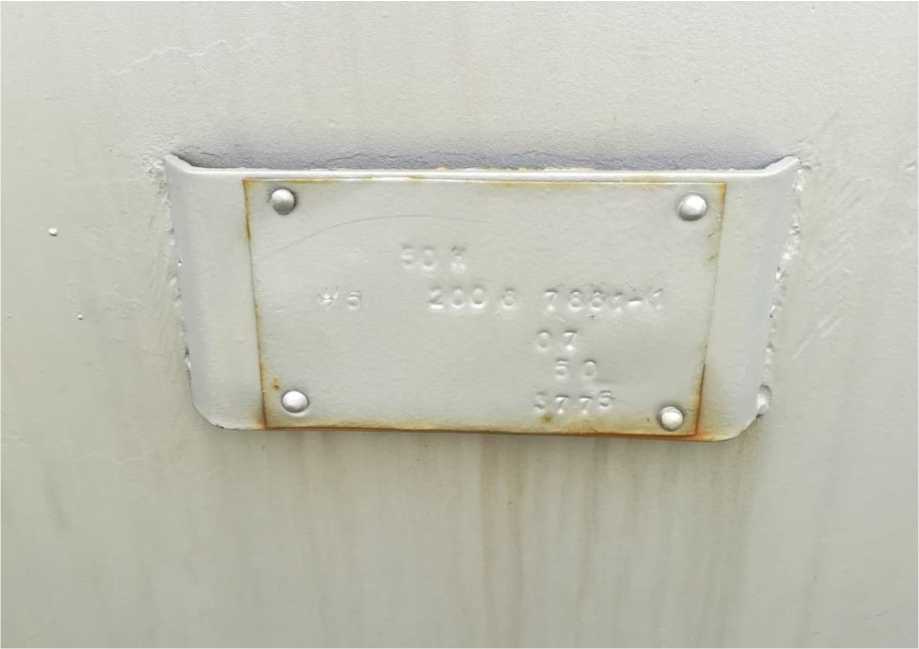

Заводской номер наносится на маркировочную табличку ударным способом, обеспечивающий идентификацию СИ, возможность прочтения и сохранность в процессе эксплуатации резервуаров.
Программное обеспечение Отсутствует
Таблица 1 -
Наименование характеристики |
Значение |
1 |
2 |
Тип резервуара |
РГС-50 |
Номинальная вместимость, м3 |
50 |
Пределы допускаемой относительной погрешности вместимости резервуара (геометрический метод), % |
±0,25 |
Средний срок службы, лет, не менее |
30 |
Условия эксплуатации:
|
от - 50 до + 50 от 84,0 до 106,7 |
