Номер по Госреестру СИ: 82597-21
82597-21 Датчики температуры многозонные
(iTHERM серий TMS, TS)
Назначение средства измерений:
Датчики температуры многозонные iTHERM серий TMS, TS (далее по тексту - датчики температуры) предназначены для многоточечных измерений температуры жидких и газообразных сред, в том числе для измерений и контроля температурного профиля в химических реакторах различных типов, в установках каталитического крекинга, гидроочистки, гидрокрекинга в ректификационных/фракционирующих колоннах при перегонке сырой нефти, а также в других установках, находящихся в условиях ограниченного доступа.
Внешний вид.
Датчики температуры многозонные
Рисунок № 1
Внешний вид.
Датчики температуры многозонные
Рисунок № 2
Внешний вид.
Датчики температуры многозонные
Рисунок № 3
Внешний вид.
Датчики температуры многозонные
Рисунок № 4
Внешний вид.
Датчики температуры многозонные
Рисунок № 5
Знак утверждения типа
Знак утверждения типананосится на корпус датчика температуры методом наклейки и/или на титульные листы эксплуатационной документации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 5 Руководства по эксплуатации.Нормативные и технические документы
Нормативные документы, устанавливающие требования к датчикам температуры многозонным iTHERM серий TMS, TSГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования;
ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия;
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;
ГОСТ 30232-94 Термопреобразователи с унифицированным выходным сигналом. Общие технические требования;
Международный стандарт МЭК 60751:2009 (2008-07) Промышленные чувствительные элементы термометров сопротивления из платины;
Международный стандарт МЭК 60584-1:2013 (2013-08) Термопары. Часть 1. Градуировочные таблицы и допуска;
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;
Техническая документация фирмы-изготовителя.
Изготовитель
Фирма Endress+Hauser Wetzer GmbH+Co.KG, ГерманияАдрес: Obere Wank 1, 87484 Nesselwang, Germany
Тел.: +49 8361 30 80
Факс: +49 8361 30 81 10
E-mail: info@wetzer.endress.com
Производственные площадки:
Фирма Endress+Hauser Wetzer GmbH+Co.KG, Германия
Адрес: Obere Wank 1, 87484 Nesselwang, Germany
Тел.: +49 8361 30 80
Факс: +49 8361 30 81 10
E-mail: info@wetzer.endress.com
Фирма Endress+Hauser Sicestherm S.r.L., Италия
Адрес: Via Martin Luther King 7, 20060 Pessano con Bornago, Italy
Тел.: +39 02 95 96 41
Факс: +39 02 95 96 44 05
E-mail: info@wetzer.endress.com
Фирма Endress+Hauser Wetzer (Suzhou) Co. Ltd., Китай
Адрес: China-Singapore Industrial Park (SIP) Jiang-Tian-Li-Lu No.31, JiangSu Province 215126 Suzhou City, Peolple's Republic of China
Тел.: +86 512 625 89 791
Факс: +86 512 625 89 793
Фирма Endress+Hauser Wetzer (India) Private Limited, Индия
Адрес: M-171 to 173, MIDC, Waluj, Aurangabad, 431136, India
Тел.: +91 240 255 1600
Факс: +91 240 255 5179
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д.46
Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66;
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Принцип работы датчиков температуры основан на зависимости электрического сигнала чувствительного элемента датчика от температуры.
Датчики температуры конструктивно выполнены в виде нескольких измерительных вставок (от 2 до 48), защитной арматуры с различными видами технологических соединений и монтажных элементов и распределительной коробки. Измерительная вставка (сменная или несменная) выполнена на основе одинарной или двойной термопары, или термопреобразователя сопротивления кабельного типа с изолированными или заземленными рабочими спаями (для термопар) с минеральной (MgO) изоляцией термоэлектродов. Защитная оболочка измерительной вставки выполнена из нержавеющей стали марок SS316, SS321, SS347, а также коррозионностойких сплавов Inconel600 и Hastelloy C276 и др.
Датчики температуры серий TMS, TS изготавливаются следующих моделей: TMS01, TMS02, TMS11, TMS12, TMS21, TMS31 (серия TMS); TS901 (серия TS). Модели датчиков температуры отличаются друг от друга по метрологическим характеристикам, по конструктивному исполнению, по наличию и типу монтажных элементов, по наличию и конструкции вспомогательной защитной камеры с узлом обнаружения утечки, по наличию защитной гильзы (из различных материалов, из керамики в том числе) и по наличию распределительной коробки.
Модели TMS01, TMS02, TMS11, TMS12 конструктивно выполнены в виде пучка измерительных вставок в индивидуальных защитных металлических оболочках и защитной камеры с металлическими направляющими индивидуальными трубками и прижимными элементами (распорными дисками или биметаллическими пластинами), удерживающими измерительные точки в требуемом положении, с термогильзой или без, выполненной из коррозионностойких материалов. Исполнения датчиков температуры с термогильзами могут иметь дополнительную трубку, проходящую по центру, для продувки термогильз инертным газом.

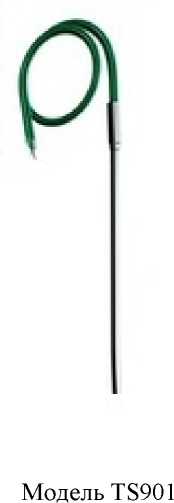

Модель TS901 представляет собой несколько измерительных вставок (от 2 до 4 термопар), помещенных в двойную металлическую оболочку, с удлинительным кабелем. Модель TS901 может использоваться как в составе датчиков температуры моделей: TMS01, TMS02, так и в качестве самостоятельной модели.
Модель TMS21 выполнена в виде металлической направляющей трубки (термогильзы), изготовленной из коррозионностойкого материала, внутри которой может находиться несколько измерительных вставок на различных расстояниях от места присоединения к процессу. Частью термогильзы может быть гибкий шланг для дополнительной сгибаемости измерительной вставки в процессе измерений.
Модель TMS31 выполнена в виде нескольких измерительных вставок, обвитых вокруг металлического троса (опорного стержня), и подвешенным на конце грузом, удерживающим трос в натянутом состоянии.
Свободные концы измерительных вставок выведены внутрь распределительной коробки и пронумерованы в соответствии с зоной расположения рабочих спаев датчика температуры.
В распределительную коробку могут быть установлены измерительные преобразователи утвержденных типов, в том числе и серии iTEMP TMT, или/и контактные зажимы типа SAK2.5. Распределительная коробка имеет маркировку AQ, AR, GUB**. Её конструкция и размеры определяются количеством и типом измерительных преобразователей или/и контактных зажимов, через которые происходит подключение внешних кабельных связей к измерительному прибору.
Информация о полном коде заказа датчиков температуры многозонных приведена в технической документации фирмы-изготовителя. По краткому коду заказа, приведенному на маркировочной табличке датчика температуры, а также в Руководстве по эксплуатации и в паспорте на конкретное изделие, на сайте изготовителя можно получить полную спецификацию.
После монтажа датчиков температуры в установки, в составе которых они применяются, их дальнейший демонтаж и бездемонтажная поверка невозможна в связи с особенностями их применения и конструкции.

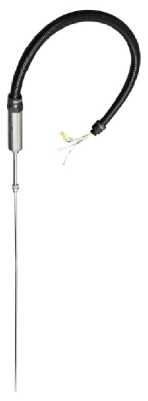

Фотографии общего вида датчиков температуры приведены на рисунке 1.

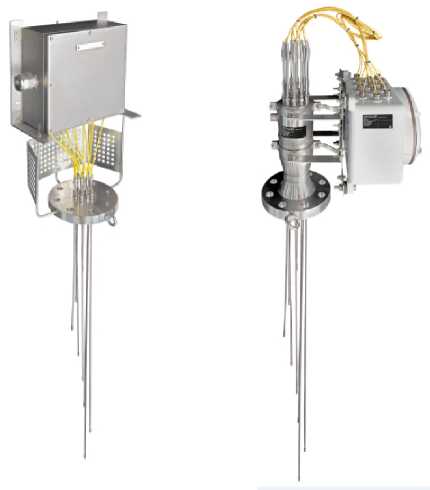

Модель TMS01
Модель TMS02
Модель TMS11
Модель TMS12

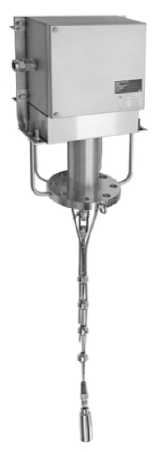

Модель TMS31

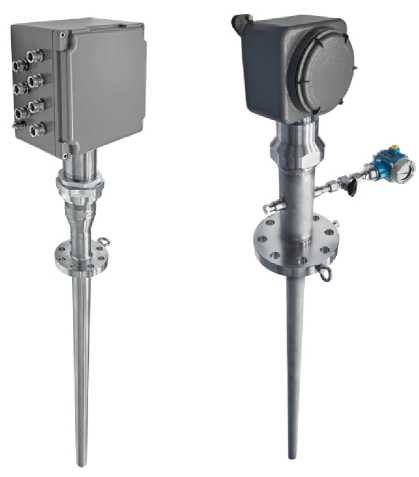

Модель TMS21
Рисунок 1 - Внешний вид датчиков температуры многозонных iTHERM серий TMS, TS
Общий вид маркировочной таблицы с указанием краткого кода заказа приведен на рисунке 2.
. Endress+Hauser EJ |
24 Trinova |
_ |
| ITHERM MultiSens Linear TAG Made in Italy 2019 , 20060 Pessano c. Bomago (Ml) | ||
Ord. cd.: TMS11-1CU2/0 Ser. no.: NC03E9144C1 | TSV315265-XXXXX |
_ -50...+400*C | |
I 1xPt100/TF/4 CIA | ||
I no. of inserts: 6 | ||
TST310- | ||
1 |
Рисунок 2 - Общий вид маркировочной таблицы датчиков температуры
Заводской (серийный) номер наносится на этикетку, прикрепленную на корпус датчика температуры.
Конструкция датчика температуры не предусматривает нанесение на него знака поверки. Пломбирование датчиков температуры не предусмотрено.
Программное обеспечение отсутствует.
Таблица 3 -
Наименование |
Обозначение |
Количество |
Датчик температуры |
Модель и исполнение - в соответствии с заказом |
1 шт. |
Руководство по эксплуатации (на русском языке) |
- |
1 экз. |
Паспорт (на русском языке) |
- |
1 экз. |
Методика поверки |
По запросу |
Диапазон рабочих температур, пределы допускаемых отклонений от НСХ датчиков температуры в температурном эквиваленте в зависимости от класса допуска и типа НСХ приведены в таблице 1.
Таблица 1
Модель |
Условное обозначение НСХ |
Диапазон измерений температуры, °С |
Класс допуска |
Пределы допускаемых отклонений от НСХ, °C (где t - значение измеряемой температуры, °С) |
TMS01 TMS02 TMS11 TMS12 |
Pt100(1) |
от -100 до +450 |
А |
±(0,15+0,002-|t|) |
от -196 до +600 |
В |
±(0,3+0,005-|t|) | ||
J(2) |
от -40 до +375 включ. св. +375 до +750 |
1 |
±1,5 ±0,004-|t| | |
от -40 до +333 включ. св. +333 до +750 |
2 |
±2,5 ±0,0075-|t| | ||
K(2), n(2) |
от -40 до +375 включ. св. +375 до +1000 |
1 |
±1,5 ±0,004-|t| | |
от -40 до +333 включ. св. +333 до +1200 |
2 |
±2,5 ±0,0075-|t| | ||
от -200 до -167 включ. св. -167 до +40 |
3 |
±0,0015Jt| ±2,5 | ||
Т(2) |
от -40 до +125 включ. св. +125 до +350 |
1 |
±0,5 ±0,004-|t| | |
от -40 до +133 включ. св. +133 до +350 |
2 |
±1,0 ±0,0075-|t| | ||
от -200 до -67 включ. от -67 до + 40 |
3 |
±0,015-|t| ±1,0 | ||
TMS01 TMS02 TMS11 TMS12 |
B(2) |
от +600 до +1700 |
2 |
±0,0025-|t| |
от +600 до +800 включ. |
3 |
±4,0 | ||
св. +800 до +1700 |
±0,005-|t| | |||
TMS21 |
J(2) |
от -40 до +375 включ. св. +375 до +750 |
1 |
±1,5 ±0,004-|t| |
от -40 до +333 включ. св. +333 до +750 |
2 |
±2,5 ±0,0075-|t| | ||
K(2), n(2) |
от -40 до +375 включ. св. +375 до +1000 |
1 |
±1,5 ±0,004-|t| | |
от -40 до +333 включ. св. +333 до +1200 |
2 |
±2,5 ±0,0075-|t| | ||
от -200 до -167 включ. св. -167 до +40 |
3 |
±0,0015Jt| ±2,5 | ||
e(2) |
от -40 до +375 включ. св. +375 до +800 |
1 |
±1,5 ±0,004-|t| | |
от -40 до +333 включ. св. +333 до +900 |
2 |
±2,5 ±0,0075-|t| | ||
B(2) |
от +600 до +1700 |
2 |
±0,0025-|t| | |
от +600 до +800 включ. |
3 |
±4,0 | ||
св. +800 до +1700 |
±0,005-|t| |
Продолжение таблицы 1
Модель |
Условное обозначение НСХ |
Диапазон измерений температуры, °С |
Класс допуска |
Пределы допускаемых отклонений от НСХ, °С (где t - значение измеряемой температуры, °С) |
TMS31 |
Pt100(1) |
от -100 до +450 |
А |
±(0,15+0,002-|t|) |
от -196 до +600 |
В |
±(0,3+0,005Jt|) | ||
J(2) |
от -40 до +375 включ. св. +375 до +750 |
1 |
±1,5 ±0,004-|t| | |
от -40 до +333 включ. св. +333 до +750 |
2 |
±2,5 ±0,0075-|t| | ||
K(2) |
от -40 до +375 включ. св. +375 до +1000 |
1 |
±1,5 ±0,004-|t| | |
от -40 до +333 включ. св. +333 до +1200 |
2 |
±2,5 ±0,0075-|t| | ||
от -200 до -167 включ. св. -167 до +40 |
3 |
±0,0015Jt| ±2,5 | ||
B(2) |
от +600 до +1700 |
2 |
±0,0025-|t| | |
от +600 до +800 включ. |
3 |
±4,0 | ||
св. +800 до +1700 |
±0,005-|t| | |||
TS901 |
K(2), n(2) |
от -40 до +375 включ. св. +375 до +1000 |
1 |
±1,5 ±0,004-|t| |
от -40 до +333 включ. св. +333 до +1200 |
2 |
±2,5 ±0,0075-|t| | ||
от -200 до -167 включ. св. -167 до +40 |
3 |
±0,0015Jt| ±2,5 | ||
B(2) |
от +600 до +1700 |
2 |
±0,0025-|t| | |
от +600 до +800 включ. |
3 |
±4,0 | ||
св. +800 до +1700 |
±0,005-|t| | |||
Примечания к таблице 1:
Пределы допускаемой основной погрешности датчиков температуры (Ддт, °С) в комплекте с измерительным преобразователем с ЧЭ на базе термопреобразователя сопротивления вычисляются по формуле: Ддт=±^Дпп2 + Дип2 Пределы допускаемой основной погрешности датчиков температуры (Ддт, °С) в комплекте с измерительным преобразователем с ЧЭ на базе термоэлектрических преобразователей вычисляются по формуле: Ддт=±^Дпп2 + (Дип + Дх)2 где: Дпп - предел допускаемого отклонения от НСХ (в температурном эквиваленте) первичного преобразователя, °С; Дип - пределы допускаемой основной абсолютной погрешности WirelessHART, °С; Дх - абсолютная погрешность автоматической компенсации температуры свободных (холодных) концов преобразователей термоэлектрических. |
Основные технические характеристики датчиков температуры приведены в таблице 2.
Таблица 2
Наименование характеристики |
Значение |
Время термического срабатывания ЧЭ датчика в водной среде (0,4 м/с), с |
Т0,5 = от 1 до 34 Т0,9 = от 2,5 до 110 |
Электрическое сопротивление изоляции при температуре от +15 до +35 °С и относительной влажности воздуха не более 80 %, МОм (при 100 В), не менее |
1000 |
Напряжение питания, В |
от 11 до 40 (датчики с выходным сигналом HART без ЖК дисплея); от 8 до 40 (датчики с выходным сигналом HART с ЖК дисплеем); от 9 до 32 (датчики с выходным сигналом Profibus PA или FOUNDATION Fieldbus) |
Диаметр монтажной части (без защитной гильзы), мм |
0,5; 1; 1,5; 2; 3; 4,5; 6; 8; 9,5; 12,7 (возможны другие диаметры по специальному заказу) |
Длина монтажной части (в зависимости от модели и исполнения), м |
от 0,1 до 100 (и более по специальному заказу) |
Масса, кг |
от 10 до 500 (в зависимости от модели и исполнения датчика температуры) |
Условия эксплуатации:
|
от -60 до +85 95 |
Средняя наработка до отказа, ч, не менее |
280 000 |
Назначенный срок службы датчиков, лет |
20 |
