Сведения о средстве измерений: 82467-21 Счетчики электрической энергии трехфазные

Номер по Госреестру СИ: 82467-21
82467-21 Счетчики электрической энергии трехфазные
(Альфа А1700)

Назначение средства измерений:
Счетчики электрической энергии трехфазные Альфа А1700 (далее - счетчики) предназначены для измерений активной и реактивной электрической энергии, и мощности в цепях переменного тока в однотарифном и многотарифном режимах.

сертификация программного обеспечения
Внешний вид. Счетчики электрической энергии трехфазные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Счетчики электрической энергии трехфазные
Рисунок № 1
Внешний вид. Счетчики электрической энергии трехфазные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Счетчики электрической энергии трехфазные
Рисунок № 2
Внешний вид. Счетчики электрической энергии трехфазные, http://oei-analitika.ru рисунок № 3
Внешний вид.
Счетчики электрической энергии трехфазные
Рисунок № 3

Общие сведения

Дата публикации - 06.08.2021
Срок свидетельства - 28.07.2026
Номер записи - 183707
ID в реестре СИ - 1391794
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 10 лет - для кл. т. 0,5S; 16 лет - для кл. т. 1
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

мод. AV05-RAL-P14B-4, AV10-TAL-P24B-4, AV05-RL-P14B-4, AV05-RAL-P14BN-4, AV05-RAL-P14B-4,

Производитель

Изготовитель - Общество с ограниченной ответственностью "Систем Сенсор Технологии" (ООО "ССТ")
Страна - РОССИЯ
Населенный пункт - Липецкая обл., село Казинка
Уведомление о начале осуществления предпринимательской деятельности - Да

Исследование "Анализ рынка поверки Сибирского федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в сибирской части Российской Федерации.

Параметры исследований:

  • фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
  • объемы первичных и периодических поверок за период 2017г. по н.в.
  • фильтр по местам осуществления деятельности
  • предоставление информации в графическом и табличном видах
  • детальное рассмотрение деятельности каждой из организаций округа по годам
  • анализ в разрезе первичных, периодических поверок и видов измерений
  • количество поверок по типам СИ в динамике по годам
  • индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • быстрый анализ контрагентов организаций-поверителей
  • анализ цен на поверку СИ по Фед. округу

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 67
Выдано извещений - 1
Кол-во периодических поверок - 0
Кол-во средств измерений - 53
Кол-во владельцев - 5
Усредненный год выпуска СИ - 0
МПИ по поверкам - 4287 дн.

Наличие аналогов СИ: Счетчики электрической энергии трехфазные (Альфа А1700)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "Систем Сенсор Технологии" (ООО "ССТ")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
81745-21
05.05.2026
Устройства сбора и передачи данных, RTU-325ML
Общество с ограниченной ответственностью "Систем Сенсор Технологии" (ООО "ССТ") (РОССИЯ Липецкая обл., село Казинка)
ОТ
МП
6 лет; срок действия поверки проведённой после 31.05.2024 г. - 4 года
81743-21
05.05.2026
Устройства сбора и передачи данных, RTU-325S
Общество с ограниченной ответственностью "Систем Сенсор Технологии" (ООО "ССТ") (РОССИЯ Липецкая обл., село Казинка)
ОТ
МП
10 лет; срок действия поверки проведённой после 31.05.2024 г. - 4 года
54074-21
21.05.2026
Устройства синхронизации системного времени, УССВ-2
Общество с ограниченной ответственностью "Систем Сенсор Технологии" (ООО "ССТ") (РОССИЯ Липецкая обл., село Казинка)
ОТ
МП
4 года
82467-21
28.07.2026
Счетчики электрической энергии трехфазные, Альфа А1700
Общество с ограниченной ответственностью "Систем Сенсор Технологии" (ООО "ССТ") (РОССИЯ Липецкая обл., село Казинка)
ОТ
МП
10 лет - для кл. т. 0,5S; 16 лет - для кл. т. 1
82466-21
28.07.2026
Устройства сбора и передачи данных, RTU-327L
Общество с ограниченной ответственностью "Систем Сенсор Технологии" (ООО "ССТ") (РОССИЯ Липецкая обл., село Казинка)
ОТ
МП
10 лет; срок действия поверки проведённой после 31.05.2024 г. - 4 года

Нижний Новгород - город в России, административный центр городского округа, центр и район города Приволжского федерального округа. Расположен в центре Восточно-Европейской зоны наблюдения при слиянии Оки и Волги. Ока делит город на две части - берега на Дятловых горах и подходы к ее левой низменности. В период с 1932 по 1990 год город назывался Горький (в честь появления Максима Горького).

Нижний Новгород расположен в 400 км к востоку от Москвы, а транспортный коридор между двумя городами выделяется как конурбация Москва - Нижний Новгород.

Известен как крупный центр судостроения, авиации, автомобилестроения и информационных технологий. В период с 1959 по 1991 год город был закрыт для иностранцев, но в настоящее время является крупнейшим центром речного круизного туризма в России и местом проведения международных выставок различного профиля на базе Нижегородской ярмарки.

Муниципальное образование "город Нижний Новгород" является городским округом, городом областного значения. Площадь: 46 000 га. Население Нижнего Новгорода с подчиненными населенными пунктами (по состоянию на 1 января 2014 года): 1 272 719 человек.

Нижегородская область и ее областной центр - это территория с преобладанием русского населения, которое, согласно последней переписи, составило 95% всех жителей. Однако в Нижнем Новгороде проживает около 100 различных национальностей. В настоящее время в городе официально зарегистрировано 28 национально-культурных обществ. Официальным и общепринятым языком является русский.

На крупных и средних предприятиях города в реальном секторе экономики занято около 223 тысяч человек (38% от общего числа работающих в городе).

Доля города в основных показателях Нижегородской области по следующим направлениям: обрабатывающие производства составляет 28%, розничная торговля - 55,5%, платные услуги - 82,2%, общественное питание 54,8%. Наиболее развитыми отраслями промышленности являются машиностроение и металлообработка, пищевая, черная и цветная металлургия, медицинская, легкая и деревообрабатывающая, машиностроение и металлообработка.

Отчет "Анализ рынка поверки в Нижнем Новгороде" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Счетчики электрической энергии трехфазные (Альфа А1700)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "ЛИПЕЦКИЙ ЦСМ"
(RA.RU.311476)
РСТ
  • AV05-RL-P14B-4
  • AV10-TAL-P24B-4
  • AV05-RAL-P14BN-4
  • AV05-RAL-P14B-4
  • мод. AV05-RAL-P14B-4
  • 53 53 0 1 53 53 0
    ООО "МЕТРОСЕРВИС"
    (RA.RU.311269)
  • AV05-RL-P14B-4
  • 2 2 0 0 0 0 0
    ООО "СПЕЦЭНЕРГОПРОЕКТ"
    (RA.RU.312366)
  • AV05-RL-P14B-4
  • AV05-RAL-P14B-4
  • 12 4 12 0 0 0 0 0

    Стоимость поверки Счетчики электрической энергии трехфазные (Альфа А1700)

    Организация, регион Стоимость, руб Средняя стоимость
    ООО "ПРОМЭНЕРГОСТАНДАРТ"
    Краснодарский край
    2200 2200

    Программное обеспечение

    В счетчиках все измерения и вычисления выполняет цифровой сигнальный процессор, в который, в процессе изготовления счетчика, загружается внутреннее программное обеспечение (далее - ПО) «Vision», которое аппаратно защищено от записи, что исключает возможность его несанкционированных настройки и вмешательства, приводящих к искажению результатов измерений.

    Номер версии (идентификационный номер программного обеспечения) возможно прочитать из счетчика с помощью штатного программного конфигуратора AlphaPlus 100 «Аппаратная конфигурация».

    Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

    Таблица 1 - Идентификационные данные ПО

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    Vision

    Номер версии (идентификационный номер ПО)

    не ниже 012.40

    Цифровой идентификатор ПО

    -


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульных листах эксплуатационной документации и корпуса счетчиков методом офсетной печати.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе 1.5 «Устройство и работа основных элементов» руководства по эксплуатации ССТ.411152.007 РЭ.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к счетчикам электрической энергии трехфазным Альфа А1700

    ТУ 26.51.63-007-42107002-2020. Счетчики электрической энергии трехфазные Альфа А1700. Технические условия.

    Принцип действия счетчиков основан на обработке и вычислении входных сигналов тока и напряжения микропроцессорной схемой основной платы счетчика. Результаты измерений, параметры конфигурации, статусная и иная информация хранится в энергонезависимой памяти и может отображаться на двухстрочном жидкокристаллическом индикаторе.

    Счетчики состоят из верхней и нижней сопрягаемых по периметру частей, зажимной платы, съемной крышки зажимов и откидывающегося прозрачного окна, под которым находятся:

    • - жидкокристаллический индикатор (далее - ЖКИ);

    • - два светодиода LED для контроля потока активной и реактивной энергий;

    • - элементы оптического порта;

    • - щиток с указанием модификации счетчика, заводского номера, номиналов тока и напряжения и другой информации;

    • - кнопки управления «ALT» и «RESET».

    Доступ к кнопке «RESET» (сброс максимальной мощности) блокируется установкой на крышку счетчика пломбы энергоснабжающей организации.

    Счетчики выпускаются в двух модификациях: AVxx-T(TA)L для измерений активной энергии и мощности в одном (Т) или двух (ТА) направлениях и AVxx-R(RA)L для измерений активной и реактивной энергии и мощности в одном (R) или двух (RA) направлениях в многотарифном режиме.

    Для построения систем автоматизированных информационно-измерительных коммерческого учета электроэнергии (АИИС КУЭ) на базе счетчиков могут использоваться цифровые интерфейсы RS232 или RS485, а также импульсные выходы и входы.

    Заводской номер наносится на корпус счетчиков типографским методом.

    Знак поверки наносится в виде пломбы на корпус счетчиков и(или) на свидетельство о поверке в соответствии с действующим законодательством.

    Общий вид счетчика, схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака утверждения типа представлены на рисунке 1.

    Структура условного обозначения счётчиков:

    AV 10 - RAL - P24U BS N - 4

    AV - Альфа А1700 ------------------------=г_ T          Г“ “T" T " "

    Класс точности: -----------------------------------------

    05 - класс точности 0,5S

    10 - класс точности 1

    Измерение энергии и наличие функций: ------------------------

    R(T) - измерение активной и реактивной энергии и мощности в многотарифном режиме в одном направлении (измерение только активной потребленной энергии и мощности в многотарифном режиме)

    А - измерение в двух направлениях

    L - наличие графика нагрузки

    Телеметрические выходы: ------------------------------------------

    Р24(Р14) - наличие двух групп по четыре полупроводниковых реле на две системы учета (наличие одной группы с четырьмя полупроводниковыми реле)

    U - наличие четырех телеметрических входов для учета потребления

    от других датчиков

    Цифровые интерфейсы: -------------------------------------------------

    B - наличие интерфейса RS-485

    S - наличие интерфейса RS-232

    Реле и модемы: ---------------------------------------------------------------

    N - наличие возможности управления нагрузкой по одному из каналов группы реле

    Р14 и Р24

    GS - GSM модем

    GP - GPRS модем

    Число элементов (тип линии): ----------------------------------------------------------

    • 3 - двухэлементный счетчик (трехпроводная линия)

    • 4 - трехэлементный счетчик (четырехпроводная линия)

    При отсутствии в счетчике дополнительных функций, обозначаемых дополнительных функций, обозначаемых символами «A», «L», «U», «B», «S», «N», «GS», «GP», эти символы в обозначении модификации отсутствуют.

    В счетчике возможно использование одного телеметрического модуля «Р24» или «U» и одного интерфейсного модуля «B» или «S».

    Для применения в счетчике модема «GS» или «GP» необходимо наличие интерфейсного модуля «B» или «S».

    Место нанесения знака утверждения типа

    Внешний вид. Счетчики электрической энергии трехфазные (Альфа А1700), http://oei-analitika.ru

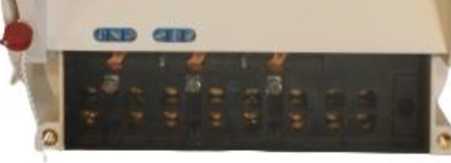

    Место установки пломбы от несанкционированного доступа

    Место установки пломбы ОТК завода-изготовителя

    Внешний вид. Счетчики электрической энергии трехфазные (Альфа А1700), http://oei-analitika.ru
    Внешний вид. Счетчики электрической энергии трехфазные (Альфа А1700), http://oei-analitika.ru

    Место установки пломбы поверителя

    Рисунок 1 - Общий вид счетчика


    Таблица 4 -

    Наименование

    Обозначение

    Количество

    Счетчик электрической энергии трехфазный

    Альфа А1700

    1 шт.

    Руководство по эксплуатации

    ССТ.411152.007 РЭ

    1 экз.1*

    Паспорт

    ССТ.411152.007 ПС

    1 экз.

    Методика поверки

    МП-266/03-2021

    1 экз.

    Х) - Поставляется в электронном виде


    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    Класс точности

    • -                            по активной энергии

    ГОСТ 31819.22-2012

    ГОСТ 31819.21-2012

    • -                            по реактивной энергии

    ГОСТ 31819.23-2012

    0,5S

    1

    1; 2

    Номинальные значения напряжения (Сном), В

    3x57,7/100; 3x127/220; 3x63/110; 3x220/380; 3x230/400; 3x100; 3x110; 3x220; 3x230

    Рабочий диапазон напряжений, В

    от 0,8/Лном до 1,2-ином

    Номинальный (1ном) (максимальный) ток, А

    1 (2); 5 (10)

    Номинальная частота сети, Гц

    от 47,5 до 52,5 1)

    Постоянная счетчика по импульсному выходу, имп./(кВт^ч) [имп./(квар^ч)]

    от 1000 до 100000 2)

    Стартовый ток (чувствительность) при коэффициенте мощности равном 1, А

    • -                             класс точности 0,5S

    • -                            класс точности 1

    • -                             класс точности 2

    0,001 1ном

    0,002 1ном

    0,003 1ном

    Пределы основной абсолютной погрешности хода внутренних часов за сутки, с, не более

    ±0,5

    • 1) - от 57 до 63 Гц в зависимости от заказа;

    • 2) - задается при программировании счетчика с шагом 1000

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение

    Потребляемая мощность на фазу по цепям напряжения, Вт (В^А), не более

    2 (4)

    Потребляемая мощность на фазу по цепям тока, Вт (В^А), не более

    0,12 (0,2)

    Длительность входных импульсов (минимальная), мс

    20

    Длительность выходных импульсов, мс

    120 1)

    Скорость обмена информацией при связи со счетчиком по цифровым интерфейсам, бит/с

    от 1200 до 9600

    Глубина хранения данных графиков нагрузки для одного канала с интервалом 30 минут, сутки, не менее

    448

    Количество тарифных зон

    до 32

    Количество сезонов

    до 12

    Продолжение таблицы 3

    Наименование характеристики

    Значение

    Разрядность ЖКИ

    - дробная часть (количество знаков после запятой) программируется

    8 разрядов

    Сохранение данных в памяти, лет 2)

    30

    Габаритные размеры, мм, не более

    • - высота

    • - ширина

    • - глубина

    279

    174

    81

    Масса, кг, не более

    1,5

    Условия эксплуатации:

    • - температура окружающей среды, °С

    • - относительная влажность (неконденсирующаяся), %,

    • - атмосферное давление, кПа (мм рт. ст.)

    от -40 до + 65 3)

    от 0 до 95 от 60 до 106,7 (от 460 до 800)

    Степень защиты ГОСТ 14254-2015

    IP51 4)

    Срок службы, лет, не менее

    30

    Средняя наработка до отказа, ч, не менее

    220000

    • 1) - возможно другое значение по заказу,

    • 2) - при отсутствии питания,

    • 3) - для ЖКИ от -25 до + 65 °С,

    • 4) - счетчики предназначены для установки внутри помещений


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
