Номер по Госреестру СИ: 81745-21
81745-21 Устройства сбора и передачи данных
(RTU-325ML)
Назначение средства измерений:
Устройства сбора и передачи данных RTU-325ML (далее по тексту - УСПД) предназначены для синхронизации собственной шкалы времени относительно UTC(SU) и синхронизации времени счетчиков электрической энергии, имеющих встроенные часы.
Внешний вид.
Устройства сбора и передачи данных
Рисунок № 1
Внешний вид.
Устройства сбора и передачи данных
Рисунок № 2
Программное обеспечение
Программное обеспечение (далее по тексту - ПО) УСПД встроено в защищённую от записи память, а также предусмотрено нанесение заводских стикеров на УСПД от несанкционированного доступа, что исключает возможность его несанкционированных настройки и вмешательства, приводящих к искажению результатов измерений. Идентификационные данные ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения | |
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
- модуль для синхронизации времени со счетчиком /usr/local/concentrator/bundle/protocolexecutor-1.0.2.jar; - утилита ntpdate /usr/bin/ntpdate; - утилита ntpd /sbin/ntpd |
Номер версии (идентификационный номер) ПО |
не ниже 1.2.28 |
Цифровой идентификатор ПО |
c915fa1c9a32e70a847486bb6abe9172; 8a3906b8101b472c8778831cae16ac39; b002b89a5801321983bbbdfdced824b3 |
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
Уровень защиты программного обеспечения «высокий» в соответствии с
Р 50.2.077.2014.
Знак утверждения типа
Знак утверждения типананосится на корпус УСПД согласно схеме, указанной на рисунке 1 и на титульный лист технической документации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2 «Использование по назначению» в руководстве по эксплуатации ССТ.466215.002 РЭ «Устройство сбора и передачи данных RTU-325ML. Руководство по эксплуатации».
Лист № 4 Всего листов 4
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к устройствам
Принцип действия УСПД основан на получении данных со счетчиков электроэнергии по PLC модему и интерфейсу RS-485 в цифровой форме с последующим хранением в энергонезависимой памяти и передачей этих данных по запросу на вышестоящие уровни автоматизированных систем учета электроэнергии.
В корпусе УСПД размещаются следующие базовые модули: модуль центрального процессора; модуль GSM/GPRS модема; модуль блока питания c PLC модемом.
УСПД в автоматическом режиме выполняет следующие функции:
-
- собирает результаты измерений от счётчиков;
-
- предоставляет интерфейс доступа к собранной информации;
-
- синхронизирует свое время по NTP и время в счетчиках электроэнергии, непосредственно передающих информацию в данное УСПД;
-
- обеспечивает хранение, в том числе при отключении питания, полученных данных от счётчиков;
-
- ведет журнал событий;
-
- имеет встроенный аппаратный Watchdog;
-
- хранит и предоставляет справочную информацию о счетчиках;
-
- обеспечивает безопасное хранение и защиту данных и программного обеспечения (далее по тексту - ПО) от несанкционированного доступа;
-
- обеспечивает передачу команды на отключение потребителя электроэнергии с записью события в журнале событий;
-
- обеспечивает ход времени в отсутствии питания аппаратными энергонезависимыми часами;
-
- обеспечивает графическое отображение динамической топологии PLC сети.
УСПД обеспечивает конфигурацию (установку настраиваемых параметров) при первоначальной установке, после вывода из ремонта и при изменении коммуникационных параметров, подключенных к УСПД счётчиков. Конфигурирование УСПД обеспечивается только при вводе пароля. УСПД могут обеспечивать обмен данными между УСПД и информационно-вычислительным комплексом (далее по тексту - ИВК), в том числе: предоставлять удаленный доступ к УСПД со стороны ИВК; предоставлять доступ ИВК к собранной для учета технической и служебной информации и журналам событий; предоставлять пользователям и эксплуатационному персоналу доступ к встроенному ПО при подключении к персональному компьютеру по Ethernet; разграничивать полномочия на доступ (администрирование и чтение) к данным с вводом пароля.
Знак поверки наносится в соответствии с действующим законодательством и в формуляр.
Заводской номер наносится на переднюю панель УСПД типографским способом.

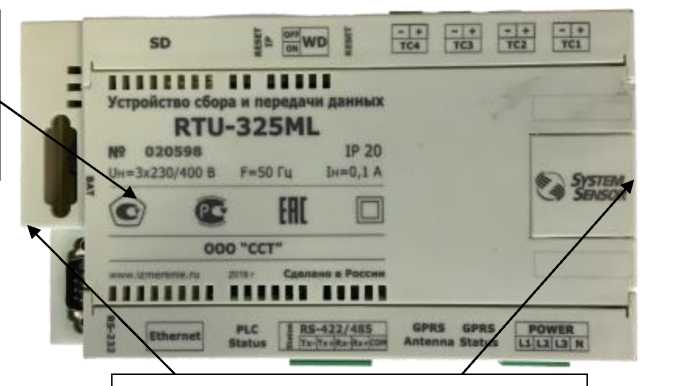

Общий вид УСПД с указанием места нанесения знака утверждения типа и нанесения заводских стикеров представлены на рисунке 1.
Место нанесения знака утверждения типа
Место нанесения заводских стикеров
Рисунок 1 - Общий вид УСПД с указанием места нанесения знака утверждения типа и нанесения заводских стикеров
аблица 4 -
Наименование |
Обозначение |
Количество |
Устройство сбора и передачи данных Х) |
RTU-325ML |
1 шт. |
Руководство по эксплуатации2) |
ССТ.466215.002 РЭ |
1 экз |
Формуляр |
ССТ.466215.002 ФО |
1 экз |
Методика поверки |
МП-174/04-2020 |
1 экз |
|
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Пределы допускаемой абсолютной погрешности привязки шкалы времени относительно шкалы времени UTC(SU) по протоколу NTP, с |
±0,3 |
Пределы допускаемой абсолютной погрешности хода внутренних часов в автономном режиме за сутки, с |
±5 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Параметры электрического питания: -напряжение переменного тока, В |
от 176 до 264 |
-частота переменного тока, Гц |
от 48 до 52 |
Потребляемая мощность, Вт, не более |
20 |
Рабочие условия измерений: -температура окружающего воздуха, °С |
от -40 до +60 |
-атмосферное давление, кПа |
от 84 до 106,7 |
-влажность, %, не более |
98 |
Климатическое исполнение |
УХЛ 3.1 |
Габаритные размеры, мм, не более: - ширина |
105 |
- высота |
85 |
- длина |
185 |
Масса, кг, не более |
2,0 |
Средняя наработка на отказ, ч, не менее |
90000 |
Средний срок службы, лет, не менее |
15 |
