Сведения о средстве измерений: 82468-21 Газоанализаторы

Номер по Госреестру СИ: 82468-21
82468-21 Газоанализаторы
(Rosemount OCX 8800)

Назначение средства измерений:
Газоанализаторы Rosemount OCX 8800 (далее - газоанализаторы) предназначены для непрерывного измерения содержания объёмной доли кислорода и продуктов неполного сгорания в дымовых и других технологических газах, с целью контроля и оптимизации процессов горения в энергетических и отопительных котлах, в печах для отжига, обжига, для сжигания мусора и отходов, в печах нефтеперерабатывающих и нефтехимических, металлургических и прочих производств.

Внешний вид. Газоанализаторы, http://oei-analitika.ru рисунок № 1

Внешний вид.
Газоанализаторы
Рисунок № 1

Внешний вид. Газоанализаторы, http://oei-analitika.ru рисунок № 2

Внешний вид.
Газоанализаторы
Рисунок № 2

Внешний вид. Газоанализаторы, http://oei-analitika.ru рисунок № 3

Внешний вид.
Газоанализаторы
Рисунок № 3

Внешний вид. Газоанализаторы, http://oei-analitika.ru рисунок № 4

Внешний вид.
Газоанализаторы
Рисунок № 4

Внешний вид. Газоанализаторы, http://oei-analitika.ru рисунок № 5

Внешний вид.
Газоанализаторы
Рисунок № 5

Внешний вид. Газоанализаторы, http://oei-analitika.ru рисунок № 6

Внешний вид.
Газоанализаторы
Рисунок № 6

Общие сведения

Дата публикации - 06.08.2021
Срок свидетельства - 28.07.2026
Номер записи - 183708
ID в реестре СИ - 1391793
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

ОСХ 8800, Rosemount OCX 88C, Rosemount OCX 8800,

Производитель

Изготовитель - "Rosemount Incorporated"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

IS_7 СИ отечественного производства, аналогичных импортным

В условиях ограничения доступа к иностранным рынкам измерительной техники, обусловленного внешним санкционным давлением, информация об отечественных средствах измерений, аналогичных средствам измерений импортного производства, является чрезвычайно востребованной.

В рамках Плана мероприятий по реализации Стратегии обеспечения единства измерений в Российской Федерации до 2025 года с 2018 года Росстандартом на основании сведений, предоставляемых отечественными изготовителями измерительной техники подготовлен и ежегодно актуализируется Перечень средств измерений отечественного производства, аналогичных средствам измерений импортного производства.

Перечень средств измерений отечественного производства, аналогичных средствам измерений импортного производства, предназначен для информирования потребителей о возможностях соответствующей замены импортных средств измерений на отечественные. Перечень подготовлен на основании предложений отечественных изготовителей измерительной техники и носит рекомендательный характер. При использовании информации из данного перечня для практического применения необходимо проведение детального сравнительного анализа метрологических и технических характеристик средств измерений, установленных при утверждении типов средств измерений, по результатам которого осуществляется принятие решения о возможности/невозможности замены средства измерений импортного производства отечественным.

Бесплатный

Статистика

Кол-во поверок - 39
Выдано извещений - 0
Кол-во периодических поверок - 22
Кол-во средств измерений - 15
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2021
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№2169 от 2021.10.01 О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2021 г. № 1516 "Об утверждении типов средств измерений"

Наличие аналогов СИ: Газоанализаторы (Rosemount OCX 8800)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель
82468-21 Газоанализаторы (Rosemount OCX 8800) "Rosemount Incorporated" (СОЕДИНЕННЫЕ ШТАТЫ )	87918-23 Анализаторы дымовых газов (ЭкоОкси) Общество с ограниченной ответственностью "Научно-производственное предприятие "ЭКОХИМПРИБОР" (OOO "НПП "ЭКОХИМПРИБОР") (РОССИЯ Московская обл., г. Дубна)

Все средства измерений Общество с ограниченной ответственностью "Научно-производственное предприятие "ЭКОХИМПРИБОР" (OOO "НПП "ЭКОХИМПРИБОР")

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
82468-21 28.07.2026	Газоанализаторы, Rosemount OCX 8800 "Rosemount Incorporated" (СОЕДИНЕННЫЕ ШТАТЫ )	ОТ МП	1 год

CL_3 Организации, аккредитованные на калибровку Федеральной службой по аккредитации (fsa.gov.ru)

Бесплатный

Кто поверяет Анализаторы дымовых газов (ЭкоОкси)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Первичных поверок	Периодических поверок	Для юриков	Для юриков первичные	Для юриков периодические
ООО "НПО "ЭКОХИМПРИБОР" (РОСС RU.0001.310178)		ОСХ 8800	17	17	0	17	17	0
ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429)	РСТ	Rosemount OCX 8800	20	0	20	20	0	20
ООО "ИНЭКС СЕРТ" (RA.RU.312302)		Rosemount OCX 88C	2	0	2	2	0	2

Стоимость поверки Анализаторы дымовых газов (ЭкоОкси)

Организация, регион	Стоимость, руб	Средняя стоимость

Программное обеспечение

Газоанализаторы имеют встроенное, метрологически значимое программное обеспечение (далее - ПО). ПО устанавливается в энергонезависимую память газоанализаторов на заводе-изготовителе во время производственного цикла и не может быть модифицировано или загружено через какой-либо интерфейс на уровне пользователя.

Влияние встроенного ПО учтено при нормировании метрологических характеристик газоанализаторов.

Уровень защиты ПО - «Высокий» в соответствии с ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения, Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Flash, Programmed, OCX 8800 CPU 6F00006H01
Номер версии (идентификационный номер) ПО	Не ниже 6.02.006
Цифровой идентификатор ПО	0xB727
Значение контрольной суммы (цифровой идентификатор ПО), приведённое в таблице, относится только к файлу прошивки обозначенной в таблице версии. - в случае изменения установленного программного обеспечения, идентификационное наименование, номер версии и значение контрольной суммы ПО сравнивают с идентификационным наименованием, номером версии и контрольной суммой ПО, предоставляемых производителем.

Знак утверждения типа

наносится типографским способом на титульный лист паспорта.

Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе IM-106-880 (Руководство по эксплуатации), раздел 1 «Описание и технические характеристики», «Обзор системы»

Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к газоанализаторам Rosemount OCX 8800

Приказ Федерального агентства по техническому регулированию и метрологии от «14» декабря 2018 г. № 2664 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»

Принцип действия газоанализаторов основан на определении объёмной доли кислорода путём измерения напряжения, возникающего на нагретом электрохимическом элементе на основе оксида циркония и суммарного содержания продуктов неполного сгорания (горючих газов), путем определения разницы термосопротивлений на эталонном и активном элементах термокаталитического датчика. Термокаталитический датчик градуируют по монооксиду углерода и, соответственно, результаты измерений содержания продуктов неполного сгорания выражаются в объемной доле монооксида углерода. Оба датчика термостабилизированы.

Конструктивно газоанализаторы состоят из двух блоков: аналитического и электронного. Каждый блок помещен в собственный корпус.

Аналитический блок имеет прямоугольное основание из алюминиевого сплава, на котором снаружи установлено пробоотборное устройство (зонд) - трубка из нержавеющей стали, или сплава Инконель 600, или керамики. Внутри блока расположены эжектор, датчики (чувствительные элементы) кислорода и горючих газов, элементы газовой системы. Блок закрывается резьбовой крышкой с защитой от произвольного раскручивания. Корпус аналитического блока термоизолирован.

Электронный блок имеет аналогичную конструкцию. В нем установлены блок питания, платы электроники, клеммные и заземляющие зажимы, соленоидные клапаны управления пневмосистемой. Корпус электронного блока термоизолирован. Опционально электронный блок может быть оснащен:

- мембранной клавиатурой под крышкой со смотровым окном или без него,
- вакуумно-люминесцентным или жидкокристаллическим цифровым дисплеем - Local Operator Interface (далее - LOI) с ИК-клавиатурой.

В основании имеются резьбовые отверстия для подсоединения фитингов газовой системы и кабельных вводов, а также наружные заземляющие зажимы. Конструкция газоанализаторов позволяет заменить при неисправностях датчики и электронику в полевых условиях.

В зависимости от условий применения измерительный зонд может быть оснащён фильтром различных модификаций. Влияние внешней температуры учтено при нормировании метрологических характеристик газоанализаторов.

Отбор пробы производится при помощи воздушного аспиратора (эжектора).

По типу исполнения газоанализаторы бывают со встроенным или выносным блоком электроники.

В исполнении со встроенным блоком электроники измерительный зонд и блок электроники представляют собой единую конструкцию.

В исполнении с выносным блоком электроники измерительный зонд и блок электроники устанавливаются раздельно, соединение между измерительным зондом и блоком электроники осуществляется посредством кабельных связей и пневматических линий.

В зависимости от типа и свойств внешнего корпуса, газоанализаторы OCX 8800 выпускаются в следующих модификациях:

- OCX88A, OCX 8800 без маркировки Ex - невзрывозащищённые;
- OCX88C, OCX 8800 с маркировкой Ex - взрывозащищённые.

Результаты измерений и вычислений газоанализаторов в зависимости от исполнения выводятся:

- на дисплей локального интерфейса оператора LOI;
- в виде аналогового выходного сигнала 4-20 мА (2х/4х проводный);
- в виде цифрового сигнала с протоколами HART, Foundation Fieldbus;
- в виде цифрового сигнала с протоколом Wireless HART с использованием модуля Rosemount 775 (ТНиМ™-адаптер).

Общий вид газоанализаторов, варианты исполнений представлены на рисунках 1-5.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 6.

Внешний вид. Анализаторы дымовых газов (ЭкоОкси), http://oei-analitika.ru

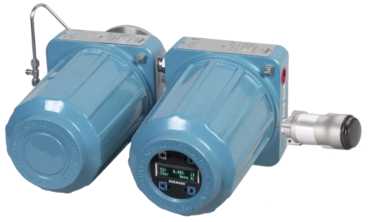

Рисунок 1 - Общий вид газоанализаторов раздельного монтажа без локального интерфейса оператора LOI

Рисунок 2 - Общий вид газоанализаторов интегрального монтажа без локального интерфейса оператора LOI

Рисунок 3 - Общий вид газоанализаторов раздельного монтажа c локальным интерфейсом оператора LOI

Рисунок 4 - Общий вид газоанализаторов интегрального монтажа c локальным интерфейсом оператора LOI

Рисунок 5 - Общий вид газоанализаторов с беспроводным модулем радиосвязи

Rosemount 775 (THUM^™ - адаптер)

Место пломбирования корпуса

Место нанесения знака поверки

электронный блок

аналитический блок

Рисунок 6 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки

представлена в таблице 4. Таблица 4 -

Наименование	Обозначение	Количество
Газоанализатор Rosemount OCX 8800 модификации OCX88A, ОСХ88С ¹⁾	-	1 шт.
Монтажные принадлежности²	-	-
Комплект ЗИП²⁾	-	-
Калибровочный комплект²⁾	-	-
Полевой коммуникатор фирмы Эмерсон²⁾³⁾	-	-
Руководство по эксплуатации	IM-106-880	1 экз.

Наименование	Обозначение	Количество
Паспорт	-	1 экз.
Методика поверки	МП-094/03-2020	1 экз.
¹⁾ - модификация и исполнение газоанализаторов определяется при заказе в соответствии со спецификацией в руководстве по эксплуатации; ²⁾ - состав определяется (опционально) при заказе в соответствии со спецификацией. ³⁾ - или другой прибор, обеспечивающий обмен данными по HART-протоколу

Таблица 2 - Метрологические характеристики газоанализаторов

Наименование характеристики	Значение
Диапазон измерений: - объемной доли кислорода, % (минимальный/максимальный)*	от 0 до 1/ от 0 до 40
- объемной доли продуктов неполного сгорания в пересчете на монооксид углерода, млн^-1 (минимальный/максимальный)*	от 0 до 500/ от 0 до 3000
- объемной доли продуктов неполного сгорания в пересчете на монооксид углерода, %*	от 0 до 5
Пределы допускаемой абсолютной погрешности измерений объемной доли кислорода, % - от 0 до 4 % включ.	±0,1
Пределы допускаемой относительной погрешности измерений объемной доли кислорода - св. 4 до 40 %	±3,0
Пределы допускаемой абсолютной погрешности измерений по каналу измерений объемной доли продуктов неполного сгорания в пересчете на монооксид углерода, млн^-1 - от 0 до 1000 млн^-1 включ. - св. 1000 до 3000 млн^-1	±60 ±90
Пределы допускаемой приведенной погрешности к верхнему пределу диапазона измерений, по каналу измерений объемной доли продуктов неполного сгорания в пересчете на монооксид углерода, % - от 0 до 5 %	±3,0

* - верхний предел измерений может быть сконфигурирован между наименьшим и наибольшим значениями, приведенными в таблице 2. Нижний предел измерений может быть сконфигурирован от 0 до верхнего предела измерений.

Таблица 3 - Технические характеристики газоанализаторов

Наименование характеристики	Значение
Потребляемая мощность, Вт, не более	750
Напряжение питания переменного тока, В	от 100 до 240
Частота переменного тока, Гц	50/60
Время установления показаний (T90), c, не более - по каналу определения содержания кислорода	10
- по каналу продуктов неполного сгорания	25
Диапазон значений выходного сигнала силы постоянного тока, мА	от 4 до 20
Габаритные размеры газоанализатора (длина ^х ширина ^х высота), мм, не более	265х485х500
- со встроенным блоком электроники - с выносным блоком электроники:	245х215х320
- электронный блок	265х245х500
- аналитический блок Габаритные размеры зонда (длина ^х ширина ^х высота), мм, не более	40x40x3150
Масса, кг, не более	27
Степень защиты по ГОСТ 14254-2015	IP66
Маркировка взрывозащиты для газоанализаторов в модификации OCX88C, OCX8800 с маркировкой Ex: - со встроенным блоком электроники	1Ex d IIB+H2 T3 X
- с выносным блоком электроники: - аналитического блока	1Ex d IIB+H2 T3 X
- электронного блока	1Ex d IIB+H2 T6 X
Температура анализируемого газа, ^оС	от 0 до 1427
Рабочие условия эксплуатации: - температура окружающего воздуха, ^оС - со встроенным блоком электроники	от - 40 до +65
- с выносным блоком электроники: - аналитического блока	от - 40 до +100
- электронного блока	от - 40 до +65
- атмосферное давление, кПа	от 84,0 до 106,7
- относительная влажность окружающего воздуха (без конденсации влаги), %	от 5 до 95
Средний срок службы газоанализаторов, лет, не менее	12
Средняя наработка на отказ газоанализаторов, ч, не менее	24 000
