Номер по Госреестру СИ: 51396-21
51396-21 Контроллеры программируемые логические
(АС500/S500, АС500еСо/S500eCo)
Назначение средства измерений:
Контроллеры программируемые логические AC500/S500, АС500еСо^500еСо (далее -контроллеры) предназначены для измерения выходных аналоговых сигналов от первичных измерительных преобразователей в виде напряжения и силы постоянного тока, сигналов от термопар и термопреобразователей сопротивления различных градуировок и, на основе получаемой измерительной информации, выработки сигналов регулирования параметров технологического процесса, выдачи сигналов сигнализации, диспетчерского управления.
Внешний вид.
Контроллеры программируемые логические
Рисунок № 1
Внешний вид.
Контроллеры программируемые логические
Рисунок № 2
Внешний вид.
Контроллеры программируемые логические
Рисунок № 3
Общие сведения
Дата публикации - 28.07.2021
Срок свидетельства - 23.07.2026
Номер записи - 183632
ID в реестре СИ - 1391562
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
C1541-DP-XC,
Производитель
Изготовитель - Фирма "АВВ Automation Products GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Город Краснодар расположен на Кубано-Азовской (Прикубанской) низменности, на правом берегу реки Кубань, в 1539 км к югу от Москвы. На северо-востоке город Краснодар граничит с Динским районом, на западе - с Красноармейским районом Краснодарского края, на юге, по акватории реки Кубань, с Тахтамукайским районом Республики Адыгея, на востоке - с Усть-Лабинским районом Краснодарского края. Географические координаты исторического центра: 45° 2' северной широты и 39° восточной долготы.
Город занимает выгодное экономико-географическое положение в Южном федеральном округе, расположен на важнейших транспортных магистралях, связывающих центр России с портами Черного и Азовского морей, а также курортами Черноморского побережья Кавказа. В юго-восточной части Краснодара расположено Кубанское водохранилище, построенное в 1973 году для обеспечения проведения промышленных и мелиоративных работ.
По расчетным данным органов статистики, на 01.01.2012 года численность постоянного населения составляет 851,2 тыс. человек, или 15,2 процента населения края, из них 91 процент приходится на городское население и 9 процентов - на сельское. По данным переписи 2002 года, в столице Кубани проживают представители более 120 национальностей. Наиболее многочисленными этническими группами являются русские - 89,6 процента, армяне - 3,5 процента, украинцы - 2,1 процента и другие национальности - 4,8 процента.
Современный Краснодар - это промышленный центр. На 127 крупных и средних, а также многочисленных малых промышленных предприятиях трудятся около 50 000 человек, что составляет более 11 процентов всех занятых в экономике города. Ведущее место в структуре промышленности занимают предприятия пищевой, машиностроительной, металлообрабатывающей и легкой промышленности. Промышленность города также представлена предприятиями электроэнергетики, строительных материалов, химии и нефтехимии, микробиологии и другими.
Отчет "Анализ рынка поверки в Краснодаре" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Краснодар.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 11
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1460 дн.
Приказы РСТ, где упоминается данный тип СИ
№386 от 2014.03.27 О внесении изменений в описание типа на установки измерительные "ОЗНА-МАССОМЕР"
№2170 от 2017.10.13 О внесении изменений в описание типа на установки измерительные "ОЗНА-МАССОМЕР"
№1788 от 2018.08.22 О переоформлении свидетельства об утверждении типа средства измерений № 46257 "Установки измерительные "ОЗНА-МАССОМЕР" и внесении изменений в описание типа
№2837 от 2021.12.13 ПРИКАЗ_Об утверждении типов средств измерений (20)
№901 от 2022.04.07 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (1)
Наличие аналогов СИ: Контроллеры программируемые логические (АС500/S500, АС500еСо/S500eCo)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
51396-21 Контроллеры программируемые логические (АС500/S500, АС500еСо/S500eCo) Фирма "АВВ Automation Products GmbH" (ГЕРМАНИЯ ) |
67592-17 Контроллеры промышленные многофункциональные (SmartNexus) Общество с ограниченной ответственностью "СервисСофт" (ООО "СервисСофт") (РОССИЯ г. Тула) |
Все средства измерений Общество с ограниченной ответственностью "СервисСофт" (ООО "СервисСофт")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
51396-21 23.07.2026 |
Контроллеры программируемые логические, АС500/S500, АС500еСо/S500eCo Фирма "АВВ Automation Products GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
Тольятти - город в Самарской области России, административный центр Ставропольского района, в состав которого не входит, являясь городом областного значения, образует муниципальное образование городской округ Тольятти с единственным населенным пунктом в его составе. Входит в состав Самарско-Тольяттинской агломерации.
Расположен на левом берегу Волги напротив Жигулей. Население: 684 709 человек (2021); крупнейший город России, не являющийся центром субъекта федерации. Занимает 19 место в России по численности населения.
Современный Тольятти - крупный промышленный и экономический центр, играющий значительную роль в экономике как страны, так и региона. До кризиса начала 1990-х годов доля Тольятти в доходах государственного бюджета достигала 1%. Однако в последние годы доля Тольятти в федеральном бюджете снизилась до 0,2% в 2003 году. Доля города в областном бюджете составляет 48%.
В городе есть заводы цементного машиностроения, судоремонтные и механические, электротехнические заводы. Развита химическая промышленность: крупнейший в мире производитель аммиака "ТольяттиАзот", завод минеральных удобрений "КуйбышевАзот"; "Тольятти Каучук". Имеются предприятия легкой (швейно-трикотажная фабрика) и пищевой (хлебозавод и молокозавод, мясокомбинаты, завод шампанских вин и коньяков, ликероводочный завод, завод молочных продуктов Danone) промышленности, полиграфические предприятия, развито производство строительных материалов.
Отчет "Анализ рынка поверки в Тольятти" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Тольятти.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Контроллеры промышленные многофункциональные (SmartNexus)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО НПП "ГКС" (RA.RU.312000) | 11 | 11 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Контроллеры промышленные многофункциональные (SmartNexus)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение контроллеров состоит из нескольких частей: встроенное программное обеспечение (ВПО), хранящееся в энергонезависимой памяти модулей и ЦПУ, устанавливаемое в процессе изготовления контроллеров и не подлежащее изменению в период его эксплуатации; внешнее программное обеспечение, предназначенное для визуализации процессов, составления алгоритма работы контроллера.
Степень защиты ВПО от непреднамеренных и преднамеренных несанкционированных изменений соответствует уровню защиты «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 — Идентификационные данные внешнего программного обеспечения
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
Automation Builder |
|
Номер версии (идентификационный номер) ПО, не ниже |
не ниже V1.1.0 |
|
Цифровой идентификатор ПО |
не используется |
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации типографским способом, на аналоговые модули ввода-вывода методом наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в РЭ.АС500.01.000.15-04 в разделе «Примеры».Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к контроллерам программируемым логическим AC500/S500, AC500eCo/S500eCoГОСТ Р 51841-2001 (МЭК 61131-2) Программируемые контроллеры. Общие технические требования и методы испытаний
Принцип действия контроллеров основан на преобразовании сигналов от датчиков в цифровой код при помощи аналого-цифрового преобразователя (АЦП) и на преобразовании цифрового кода в аналоговый сигнал при помощи цифро-аналогового преобразователя (ЦАП).
Контроллеры относятся к проектно-компонуемым устройствам и конструктивно выполнены из соединенных согласно требуемой конфигурации: центрального управляющего устройства (ЦПУ), модулей ввода/вывода аналоговых и дискретных сигналов, дискретных модулей, коммуникационных модулей, блока питания, монтажных колодок и колодок расширения, устанавливаемые на 7,5 или 15-мм профильную DIN-рейку или на панель. Колодки оснащены пружинными или винтовыми клеммами для подключения измерительных проводов.
На лицевой панели ЦПУ контроллера расположены: монохромный жидкокристаллическим 6-ти символьный дисплеем для отображения текста или кода ошибки; 3 светодиода для отображения состояния работы, клавиши управления, разъем для SD-карты (для резервного копирования данных), сетевые порты.
Конструктивно модули ввода-вывода, связи, дискретные модули, выполнены в пластиковых корпусах с индикаторами процессов на лицевой панели. В модулях контроллера Клеммы для подключения измерительных проводов расположены на корпусе. Корпуса модулей, ЦПУ и других устройств - неразъемные, что защищает их от несанкционированного доступа как к измерительным компонентам, так и к энергонезависимой памяти.
Контроллеры программируемые логические AC500/S500, АС500еСо^500еСо включают в себя следующие модули: AI523, AI523-XC, АО52З, АО52З-ХС, DA501, DA501-XC, DA502, DA502-XC, CI501-PNIO, CI501-PNIO-XC, CI521-MODTCP, CI521-MODTCP-XC, С1511-ЕТНСАТ, CI541-DP, CI541DP-XC, CI581-CN, CI581-CN-XC, CI592-CS31, CI592-CS31-ХС, AI531, AI531-XC, АХ521, АХ521-ХС, АХ522, АХ522-ХС, АС522, АС522-ХС, AI581-S, AI581-S-XC, AI561, AI562, AI563, AO561, АХ561, РМ56х-хх-ххх-хх.
Модули ввода-вывода AI523, AI531, AO523, AX521, AX522, AC522, DA501, DA502, CI501-PNIO, CI541-DP, CI592-CS31, CI581-CN, CI521-MODTCP, AI581-S имеют исполнения для тяжелых климатических условий «XC».
Конструкция контроллеров позволяет встраивать их в стандартные запираемые электротехнические, монтажные шкафы, защищающие от воздействия внешней среды, обеспечивающее подвод сигнальных проводов и ограничивающее доступ к контроллеру.
Внешний вид контроллеров представлен на рисунках 1 и 2.
Места нанесения клейм и наклеек показаны на рисунке 3. Пломбирование контроллера не предусмотрено.
-

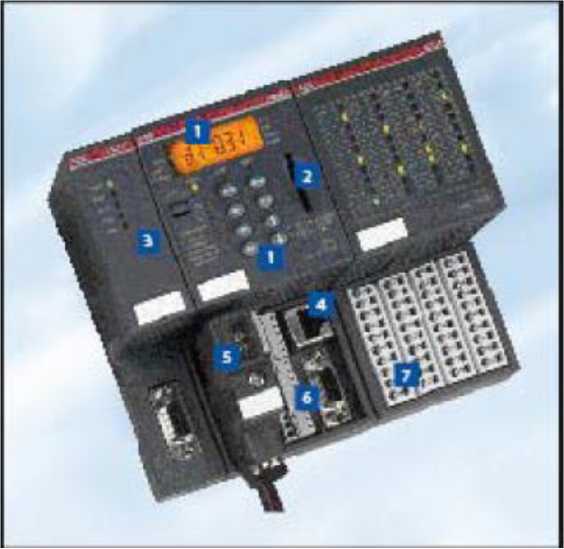

1 - ЖК дисплей с подсветкой и клавиатурой;
-
2 - Разъем для карты SD;
-
3 - Устанавливаемые модули связи (от
1 до 4);
-
4 - Встроенный порт для сети Ethernet или Arcnet;
-
5 - FBP интерфейс для ведомого устройства;
-
6 - встроенные порты для сетей Modbus, CS31 (ведущее устройство);
-
7 - монтажная колодка для подключения модулей ввода-вывода (до 10 штук), клеммы для подключения измерительных проводов.
Рисунок 1 — Внешний вид контроллера и модулей AC500/S500

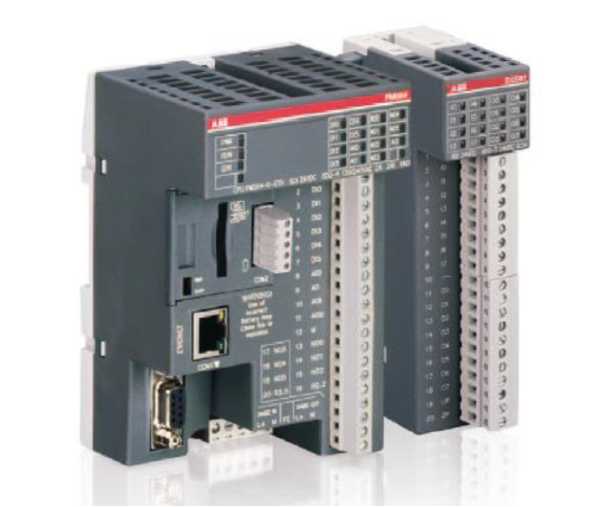

Рисунок 2 — Внешний вид контроллера и модулей AC500-eCo/S500-eCo

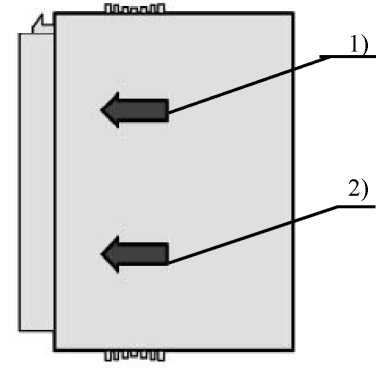

Рисунок 3 — Место нанесения поверительного клейма- наклейки на аналоговые модули ввода-вывода, знака Утверждения типа средств измерений (вид с боку)
-
1) - место нанесения клейма-наклейки
-
2) - место нанесения знака Утверждения
типа (методом наклейки)
Таблица 5 - Комплектность контроллеров
|
Наименование |
Обозначение |
Количество |
|
Контроллер |
АС500^500 или АС500еСо^500еСо |
В соответствии с конфигурацией заказа |
|
Руководство по эксплуатации |
РЭ.АС500.01.000.15-04 |
1 экз. |
|
Комплект общесистемного программного обеспечения |
Automation Builder |
1 экз. |
|
Методика поверки |
МИ 2539-99 |
1 экз. |
приведены в таблицах 2 и 3.
Таблица 2 — Метрологические характеристики контроллеров
|
Наименование (тип) модуля |
Диапазоны входных / выходных сигналов |
Разрешение |
Пределы допускаемой погрешности при нормальных климатических условиях1) |
Пределы допускаемой погрешности в рабочих климатических условиях1) |
|
1 |
2 |
3 |
4 |
5 |
|
Модули аналогового ввода AI523 / AI523-XC |
от -10 до +10 В |
12 бит + знак |
±0,5% |
±1% |
|
от 0 до 10 В |
12 бит |
±0,5% |
±1% | |
|
от 0 до 20 мА |
12 бит |
±0,5% |
±1% | |
|
от 4 до 20 мА |
12 бит |
±0,5% |
±1% | |
|
Pt100 от -50 до +400 °С |
0,1 °С |
±0,5% |
±1% | |
|
Pt100 от -50 до +70 °С |
0,1 °С |
±0,5% |
±1% | |
|
Pt1000 от -50 до +400 °С |
0,1 °С |
±0,5% |
±1% | |
|
Ni1000 от -50 до +150 °С |
0,1 °С |
±0,5% |
±1% |
|
1 |
2 |
3 |
4 |
5 |
|
Модули аналогового ввода AI531 / AI531-XC |
от -50 до +50 мВ |
15 бит + знак |
±0,1% |
±0,7% |
|
от -500 до +500 мВ |
15 бит + знак |
±0,1% |
±0,7% | |
|
от -1 до +1 В |
15 бит + знак |
±0,1% |
±0,7% | |
|
от -5 до +5 В |
15 бит + знак |
±0,1% |
±0,7% | |
|
от -10 до +10 В |
15 бит + знак |
±0,1% |
±0,7% | |
|
от 0 до 5 В |
15 бит |
±0,1% |
±0,7% | |
|
от 0 до 10 В |
15 бит |
±0,1% |
±0,7% | |
|
от -20 до +20 мА |
15 бит + знак |
±0,3% |
±0,9% | |
|
от 0 до 20 мА |
15 бит |
±0,3% |
±0,9% | |
|
от 4 до 20 мА |
15 бит |
±0,3% |
±0,9% | |
|
Pt100 от -50 до +400 °С |
0,1 °С |
±0,3% |
±0,9% | |
|
Pt100 от -50 до +70 °С |
0,1 °С |
±0,3% |
±0,9% | |
|
Pt100 от -200 до +850 °С |
0,1 °С |
±0,3% |
±0,9% | |
|
Pt1000 от -50 до +400 °С |
0,1 °С |
±0,3% |
±0,9% | |
|
Ni1000 от -50 до +150 °С |
0,1 °С |
±0,3% |
±0,9% | |
|
Cu50 (Wioo=1,426) от -50 до +200 °С |
0,1 °С |
±0,3% |
±0,9% | |
|
Cu50 (Wioo=1,428) от -200 до +200 °С |
0,1 °С |
±0,3% |
±0,9% | |
|
Сопротивление от 0 до 50 кОм |
15 бит |
±0,3% |
±0,9% | |
|
J от -210 до +1200 °С |
0,1 °С |
±0,3% |
±0,5% | |
|
K от -270 до +1372 °С |
0,1 °С |
±0,3% |
±0,5% | |
|
N от -270 до +1300 °С |
0,1 °С |
±0,3% |
±0,5% | |
|
Sот -50 до +1768 °С |
0,1 °С |
±0,3% |
±0,5% | |
|
T от -270 до +400 °С |
0,1 °С |
±0,3% |
±0,5% | |
|
Модули аналогового вывода АО52З / АО52З-ХС |
от -10 до +10 В |
12 бит + знак |
±0,5% |
±1% |
|
от 0 до 20 мА |
12 бит |
±0,5% |
±1% | |
|
от 4 до 20 мА |
12 бит |
±0,5% |
±1% |
|
1 |
2 3 4 |
5 | ||
|
Модули аналогового ввода-вывода АХ521 / АХ521-ХС |
Входные сигналы | |||
|
от -10 до +10 В |
12 бит + знак |
±0,5% |
±1% | |
|
от 0 до 10 В |
12 бит |
±0,5% |
±1% | |
|
от 0 до 20 мА |
12 бит |
±0,5% |
±1% | |
|
от 4 до 20 мА |
12 бит |
±0,5% |
±1% | |
|
Pt100 от -50 до +400 °С |
0,1 °С |
±0,5% |
±1% | |
|
Pt100 от -50 до +70 °С |
0,1 °С |
±0,5% |
±1% | |
|
Pt1000 от -50 до +400 °С |
0,1 °С |
±0,5% |
±1% | |
|
Ni1000 от -50 до +150 °С |
0,1 °С |
±0,5% |
±1% | |
|
Выходные сигналы | ||||
|
от -10 до +10 В |
12 бит + знак |
±0,5% |
±1% | |
|
от 0 до 20 мА |
12 бит |
±0,5% |
±1% | |
|
от 4 до 20 мА |
12 бит |
±0,5% |
±1% | |
|
Модули аналогового ввода-вывода АХ522 / АХ522-ХС |
Входные сигналы | |||
|
от -10 до +10 В |
12 бит + знак |
±0,5% |
±1% | |
|
от 0 до 10 В |
12 бит |
±0,5% |
±1% | |
|
от 0 до 20 мА |
12 бит |
±0,5% |
±1% | |
|
от 4 до 20 мА |
12 бит |
±0,5% |
±1% | |
|
Pt100 от -50 до +400 °С |
0,1 °С |
±0,5% |
±1% | |
|
Pt100 от -50 до +70 °С |
0,1 °С |
±0,5% |
±1% | |
|
Pt1000 от -50 до +400 °С |
0,1 °С |
±0,5% |
±1% | |
|
Ni1000 от -50 до +150 °С |
0,1 °С |
±0,5% |
±1% | |
|
Выходные сигналы | ||||
|
от -10 до +10 В |
12 бит + знак |
±0,5% |
±1% | |
|
от 0 до 20 мА |
12 бит |
±0,5% |
±1% | |
|
от 4 до 20 мА |
12 бит |
±0,5% |
±1% | |
|
1 |
2 |
3 |
4 |
5 |
|
Модули дискретного и аналогового ввода-вывода DA501 / DA501-XC (аналоговые каналы) |
Входные сигналы | |||
|
от -10 до +10 В |
12 бит + знак |
±0,5% |
±1% | |
|
от 0 до 10 В |
12 бит |
±0,5% |
±1% | |
|
от 0 до 20 мА |
12 бит |
±0,5% |
±1% | |
|
от 4 до 20 мА |
12 бит |
±0,5% |
±1% | |
|
Pt100 от -50 до +400 °С |
0,1 °С |
±0,5% |
±1% | |
|
Pt100 от -50 до +70 °С |
0,1 °С |
±0,5% |
±1% | |
|
Pt1000 от -50 до +400 °С |
0,1 °С |
±0,5% |
±1% | |
|
Pt1000 от -50 до +70 °С |
0,1 °С |
±0,5% |
±1% | |
|
Ni1000 от -50 до +150 °С |
0,1 °С |
±0,5% |
±1% | |
|
Выходные сигналы | ||||
|
от -10 до +10 В |
12 бит + знак |
±0,5% |
±1% | |
|
от 0 до 20 мА |
12 бит |
±0,5% |
±1% | |
|
от 4 до 20 мА |
12 бит |
±0,5% |
±1% | |
|
Модули дискретного и аналогового ввода-вывода DA502 / DA502-XC (аналоговые каналы) |
Входные сигналы | |||
|
от -10 до +10 В |
12 бит + знак |
±0,5% |
±1% | |
|
от 0 до 10 В |
12 бит |
±0,5% |
±1% | |
|
от 0 до 20 мА |
12 бит |
±0,5% |
±1% | |
|
от 4 до 20 мА |
12 бит |
±0,5% |
±1% | |
|
Pt100 от -50 до +400 °С |
0,1 °С |
±0,5% |
±1% | |
|
Pt100 от -50 до +70 °С |
0,1 °С |
±0,5% |
±1% | |
|
Pt1000 от -50 до +400 °С |
0,1 °С |
±0,5% |
±1% | |
|
Pt1000 от -50 до +70 °С |
0,1 °С |
±0,5% |
±1% | |
|
Ni1000 от -50 до +150 °С |
0,1 °С |
±0,5% |
±1% | |
|
Выходные сигналы | ||||
|
от -10 до +10 В |
12 бит + знак |
±0,5% |
±1% | |
|
от 0 до 20 мА |
12 бит |
±0,5% |
±1% | |
|
от 4 до 20 мА |
12 бит |
±0,5% |
±1% | |
|
1 |
2 |
3 |
4 |
5 |
|
Модули аналогового ввода-вывода АС522 / АС522-ХС |
Входные сигналы | |||
|
от -10 до +10 В |
12 бит + знак |
±0,5% |
±1% | |
|
от 0 до 10 В |
12 бит |
±0,5% |
±1% | |
|
от 0 до 20 мА |
12 бит |
±0,5% |
±1% | |
|
от 4 до 20 мА |
12 бит |
±0,5% |
±1% | |
|
Pt100 от -50 до +400 °С |
0,1 °С |
±0,5% |
±1% | |
|
Pt100 от -50 до +70 °С |
0,1 °С |
±0,5% |
±1% | |
|
Pt1000 от -50 до +400 °С |
0,1 °С |
±0,5% |
±1% | |
|
Ni1000 от -50 до +150 °С |
0,1 °С |
±0,5% |
±1% | |
|
Выходные сигналы | ||||
|
от -10 до +10 В |
12 бит + знак |
±0,5% |
±1% | |
|
от 0 до 20 мА |
12 бит |
±0,5% |
±1% | |
|
от 4 до 20 мА |
12 бит |
±0,5% |
±1% | |
|
Модули аналогового ввода AI581-S / AI581-S-XC |
от 0 до 20 мА |
14 бит |
±1,5% |
±1,5% |
|
от 4 до 20 мА |
14 бит |
±1,5% |
±1,5% | |
|
Модуль аналогового ввода AI561 |
от -2,5 до +2,5 В |
11 бит + знак |
±0,5% |
±2% |
|
от -5 до +5 В |
11 бит + знак |
±0,5% |
±2% | |
|
от -10 до +10 В |
11 бит + знак |
±0,5% |
±2% | |
|
от 0 до 5 В |
12 бит |
±0,5% |
±2% | |
|
от 0 до 10 В |
12 бит |
±0,5% |
±2% | |
|
от 0 до 20 мА |
12 бит |
±0,5% |
±2% | |
|
от 4 до 20 мА |
12 бит |
±0,7% |
±2% | |
|
Модуль аналогового ввода AI562 |
Pt100 от -50 до +400 °С |
0,1 °С |
±0,6% |
±2% |
|
Pt1000 от -50 до +400 °С |
0,1 °С |
±0,6% |
±2% | |
|
Ni100 от -50 до +150 °С |
0,1 °С |
±0,6% |
±2% | |
|
Ni1000 от -50 до +150 °С |
0,1 °С |
±0,6% |
±2% | |
|
Сопротивление от 0 до 150 Ом |
15 бит + знак |
±0,6% |
±2% | |
|
Сопротивление от 0 до 300 Ом |
15 бит + знак |
±0,6% |
±2% | |
|
1 |
2 |
3 |
4 |
5 |
|
Модуль аналогового ввода AI563 |
J от -210 до +1200 °С |
0,1 °С |
±0,6% |
±2% |
|
K от -270 до -220 °С |
0,1 °С |
±1,5% |
±2% | |
|
K от -220 до +1372 °С |
0,1 °С |
±0,6% |
±2% | |
|
N от -270 до -150 °С |
0,1 °С |
±2,0% |
±2% | |
|
N от -150 до +1300 °С |
0,1 °С |
±0,6% |
±2% | |
|
Sот -50 до +150°С |
0,1 °С |
±1,5% |
±2% | |
|
S от +150 до +1768 °С |
0,1 °С |
±0,6% |
±2% | |
|
T от -270 до -240 °С |
0,1 °С |
±3,0% |
±3% | |
|
T от -240 до 0 °С |
0,1 °С |
±2,0% |
±3% | |
|
T от 0 до +400 °С |
0,1 °С |
±0,6% |
±2% | |
|
Е от -270 до -220 °С |
0,1 °С |
±2,0% |
±2% | |
|
Е от -220 до +1000 °С |
0,1 °С |
±0,6% |
±2% | |
|
R от -50 до +150 °С |
0,1 °С |
±1,5% |
±2% | |
|
R от +150 до +1768 °С |
0,1 °С |
±0,6% |
±2% | |
|
от -80 до +80 мВ |
15 бит + знак |
±0,5% |
±2% | |
|
Модуль аналогового вывода AO561 |
от -10 до +10 В |
11 бит + знак |
±0,5% |
±2% |
|
от 0 до 20 мА |
12 бит |
±0,5% |
±2% | |
|
от 4 до 20 мА |
12 бит |
±0,5% |
±2% | |
|
Модуль аналогового ввода-вывода АХ561 |
Входные сигналы | |||
|
от -2,5 до +2,5 В |
11 бит + знак |
±0,5% |
±2% | |
|
от -5 до +5 В |
11 бит + знак |
±0,5% |
±2% | |
|
от -10 до +10 В |
11 бит + знак |
±0,5% |
±2% | |
|
от 0 до 5 В |
12 бит |
±0,5% |
±2% | |
|
от 0 до 10 В |
12 бит |
±0,5% |
±2% | |
|
от 0 до 20 мА |
12 бит |
±0,5% |
±2% | |
|
от 4 до 20 мА |
12 бит |
±0,7% |
±2% | |
|
Выходные сигналы | ||||
|
от -10 до +10 В |
11 бит + знак |
±0,5% |
±2% | |
|
от 0 до 20 мА |
12 бит |
±0,5% |
±2% | |
|
от 4 до 20 мА |
12 бит |
±0,7% |
±2% | |
|
Интегрированные в модуль ЦПУ РМ56х-хх-ххх-хх аналоговые каналы В/В |
Входные сигналы | |||
|
от 0 до 10 В |
10 бит |
±1,0% |
±2,5% | |
|
Выходные сигналы | ||||
|
от 0 до 10 В |
10 бит |
±1,0% |
±2,5% | |
|
от 0 до 20 мА |
10 бит |
±1,0% |
±2,5% | |
|
от 4 до 20 мА |
10 бит |
±1,0% |
±2,5% | |
|
1 |
2 |
3 |
4 |
5 |
|
Интерфейсные модули CI501-PNIO / CI501-PNIO-XC (аналоговые каналы) |
Входные сигналы | |||
|
от -10 до +10 В |
12 бит + знак |
±0,5% |
±1% | |
|
от 0 до 10 В |
12 бит |
±0,5% |
±1% | |
|
от 0 до 20 мА |
12 бит |
±0,5% |
±1% | |
|
от 4 до 20 мА |
12 бит |
±0,5% |
±1% | |
|
Pt100 от -50 до +400 °С |
0,1 °С |
±0,5% |
±1% | |
|
Pt100 от -50 до +70 °С |
0,1 °С |
±0,5% |
±1% | |
|
Pt1000 от -50 до +400 °С |
0,1 °С |
±0,5% |
±1% | |
|
Ni1000 от -50 до +150 °С |
0,1 °С |
±0,5% |
±1% | |
|
Выходные сигналы | ||||
|
от -10 до +10 В |
12 бит + знак |
±0,5% |
±1% | |
|
от 0 до 20 мА |
12 бит |
±0,5% |
±1% | |
|
от 4 до 20 мА |
12 бит |
±0,5% |
±1% | |
|
Интерфейсный модуль 0511 -ЕТНСАТ (аналоговые каналы) |
Входные сигналы | |||
|
от -10 до +10 В |
12 бит + знак |
±0,5% |
±1% | |
|
от 0 до 10 В |
12 бит |
±0,5% |
±1% | |
|
от 0 до 20 мА |
12 бит |
±0,5% |
±1% | |
|
от 4 до 20 мА |
12 бит |
±0,5% |
±1% | |
|
Pt100 от -50 до +400 °С |
0,1 °С |
±0,5% |
±1% | |
|
Pt100 от -50 до +70 °С |
0,1 °С |
±0,5% |
±1% | |
|
Pt1000 от -50 до +400 °С |
0,1 °С |
±0,5% |
±1% | |
|
Ni1000 от -50 до +150 °С |
0,1 °С |
±0,5% |
±1% | |
|
Выходные сигналы | ||||
|
от -10 до +10 В |
12 бит + знак |
±0,5% |
±1% | |
|
от 0 до 20 мА |
12 бит |
±0,5% |
±1% | |
|
от 4 до 20 мА |
12 бит |
±0,5% |
±1% | |
|
1 |
2 |
3 |
4 |
5 |
|
Интерфейсные модули CI521-MODTCP / CI521-MODTCP-XC (аналоговые каналы) |
Входные сигналы | |||
|
от -10 до +10 В |
12 бит + знак |
±0,5% |
±1% | |
|
от 0 до 10 В |
12 бит |
±0,5% |
±1% | |
|
от 0 до 20 мА |
12 бит |
±0,5% |
±1% | |
|
от 4 до 20 мА |
12 бит |
±0,5% |
±1% | |
|
Pt100 от -50 до +400 °С |
0,1 °С |
±0,5% |
±1% | |
|
Pt100 от -50 до +70 °С |
0,1 °С |
±0,5% |
±1% | |
|
Pt1000 от -50 до +400 °С |
0,1 °С |
±0,5% |
±1% | |
|
Ni1000 от -50 до +150 °С |
0,1 °С |
±0,5% |
±1% | |
|
Выходные сигналы | ||||
|
от -10 до +10 В |
12 бит + знак |
±0,5% |
±1% | |
|
от 0 до 20 мА |
12 бит |
±0,5% |
±1% | |
|
от 4 до 20 мА |
12 бит |
±0,5% |
±1% | |
|
Интерфейсные модули CI541-DP / CI541DP-XC (аналоговые каналы) |
Входные сигналы | |||
|
от -10 до +10 В |
12 бит + знак |
±0,5% |
±1% | |
|
от 0 до 10 В |
12 бит |
±0,5% |
±1% | |
|
от 0 до 20 мА |
12 бит |
±0,5% |
±1% | |
|
от 4 до 20 мА |
12 бит |
±0,5% |
±1% | |
|
Pt100 от -50 до +400 °С |
0,1 °С |
±0,5% |
±1% | |
|
Pt100 от -50 до +70 °С |
0,1 °С |
±0,5% |
±1% | |
|
Pt1000 от -50 до +400 °С |
0,1 °С |
±0,5% |
±1% | |
|
Ni1000 от -50 до +150 °С |
0,1 °С |
±0,5% |
±1% | |
|
Выходные сигналы | ||||
|
от -10 до +10 В |
12 бит + знак |
±0,5% |
±1% | |
|
от 0 до 20 мА |
12 бит |
±0,5% |
±1% | |
|
от 4 до 20 мА |
12 бит |
±0,5% |
±1% | |
|
1 |
2 |
3 |
4 |
5 |
|
Интерфейсные модули CI581-CN / CI581-CN-XC (аналоговые каналы) |
Входные сигналы | |||
|
от -10 до +10 В |
12 бит + знак |
±0,5% |
±1% | |
|
от 0 до 10 В |
12 бит |
±0,5% |
±1% | |
|
от 0 до 20 мА |
12 бит |
±0,5% |
±1% | |
|
от 4 до 20 мА |
12 бит |
±0,5% |
±1% | |
|
Pt100 от -50 до +400 °С |
0,1 °С |
±0,5% |
±1% | |
|
Pt100 от -50 до +70 °С |
0,1 °С |
±0,5% |
±1% | |
|
Pt1000 от -50 до +400 °С |
0,1 °С |
±0,5% |
±1% | |
|
Ni1000 от -50 до +150 °С |
0,1 °С |
±0,5% |
±1% | |
|
Выходные сигналы | ||||
|
от -10 до +10 в |
12 бит + знак |
±0,5% |
±1% | |
|
от 0 до 20 мА |
12 бит |
±0,5% |
±1% | |
|
от 4 до 20 мА |
12 бит |
±0,5% |
±1% | |
|
Интерфейсные модули CI592-CS31 / С1592-СБ31-ХС (аналоговые каналы) |
Входные сигналы | |||
|
от -10 до +10 В |
12 бит + знак |
±0,5% |
±1% | |
|
от 0 до 10 В |
12 бит |
±0,5% |
±1% | |
|
от 0 до 20 мА |
12 бит |
±0,5% |
±1% | |
|
от 4 до 20 мА |
12 бит |
±0,5% |
±1% | |
|
Pt100 от -50 до +400 °С |
0,1 °С |
±0,5% |
±1% | |
|
Pt100 от -50 до +70 °С |
0,1 °С |
±0,5% |
±1% | |
|
Pt1000 от -50 до +400 °С |
0,1 °С |
±0,5% |
±1% | |
|
Ni1000 от -50 до +150 °С |
0,1 °С |
±0,5% |
±1% | |
|
Выходные сигналы | ||||
|
от -10 до +10 В |
12 бит + знак |
±0,5% |
±1% | |
|
от 0 до 20 мА |
12 бит |
±0,5% |
±1% | |
|
от 4 до 20 мА |
12 бит |
±0,5% |
±1% | |
Примечания:
1) погрешность нормирована от диапазона преобразования
При измерении сигналов от термометров сопротивления возможна 2-х, 3-х, проводная схема подключения для модулей AI562, AI523(-XC), АХ521(-ХС), АХ522(-ХС), DA501(-XC), DA502(-XC), АС522(-ХС), С1501-РК1О(-ХС), CI511-ETHCAT, CI521-MODTCP(-ХС), CI541-DPC-ХС), С1581-СХ-ХС), С1592-СБ31(-ХС).
Заявленная погрешность при измерении сигналов от преобразователей термосопротивления модулей AI562, AI523(-ХС), AX521(-ХС), AX522(-ХС), DA501(-ХС), DA502(-ХС), АС522(-ХС), С1501-РМО(-ХС), CI511-ETHCAT, CI521-MODTCP(-ХС), С1541-ОР(-ХС), CI581-CN(-ХС), CI592-CS31(-ХС) гарантируется только при 3-х проводной схеме подключения.
Для модуля AI531 возможна 2-х, 3-х, 4-х проводная схема подключения.
Таблица 3 — Основные технические характеристики контроллеров
|
Наименование характеристики |
Значение |
|
Параметры электрического питания:
|
от 20,4 до 28,8 от 20,4 до 28,8 от 195,5 до 253 50 |
|
Нормальные условия:
|
от +23 до +27 до 95 от 89,8 до 105,4 |
|
Рабочие условия эксплуатации:
|
от 0 до +55 до 95 от 80,0 до 108,4 |
|
Рабочие условия эксплуатации для исполнения ХС:
|
от -30 до +60 до 100 от 62,0 до 108,4 |
|
Средний срок службы, лет Средняя наработка на отказ, ч |
10 280 000 |
Таблица 4 — Основные технические характеристики контроллеров
|
Наименование (тип) модуля |
Габаритные размеры модулей, мм (Высота х Длина х Ширина) |
Масса, кг |
|
AI523 / AI523-XC |
76x62x67,5 |
0,15 |
|
АО52З / АО52З-ХС | ||
|
DA501 / DA501-XC | ||
|
DA502 / DA502-XC | ||
|
CI501-PNIO / CI501-PNIO-XC | ||
|
CI521-MODTCP / CI521-MODTCP-XC | ||
|
СШ1-ЕТНСАТ | ||
|
CI541-DP / CI541DP-XC | ||
|
CI581-CN / CI581-CN-XC | ||
|
CI592-CS31 / П592^31-ХС | ||
|
AI531 / AI531-XC |
0,13 | |
|
АХ521 / АХ521-ХС | ||
|
АХ522 / АХ522-ХС | ||
|
АС522 / АС522-ХС | ||
|
AI581-S / AI581-S-XC |
0,19 | |
|
AI561 |
74x135x34 |
0,12 |
|
AI562 | ||
|
AI563 | ||
|
AO561 | ||
|
АХ561 |
0,13 | |
|
РМ56х-хх-ххх-хх |
74x135x82 |
В зависимости от модификации |
