Номер по Госреестру СИ: 82279-21
82279-21 Рефлектометры оптические
(серии 930ХС)
Назначение средства измерений:
Рефлектометры оптические серии 930ХС (далее - рефлектометры) предназначены для измерений ослабления в одномодовых и многомодовых оптических волокнах и их соединениях, длины (расстояния) до мест неоднородностей, оценки неоднородностей оптического кабеля.
Внешний вид.
Рефлектометры оптические
Рисунок № 1
Программное обеспечение
Программное обеспечение (далее - ПО), входящее в состав рефлектометров, выполняет функции отображения на экране прибора информации в удобном для оператора виде, а также задания условий измерений. ПО разделено на две части.
Метрологически значимая часть ПО прошита в памяти микроконтроллера прибора. Интерфейсная часть ПО запускается на приборе и служит для отображения, обработки и сохранения результатов измерений.
Идентификационные данные (признаки) метрологически значимой части программного обеспечения указаны в таблице 1.
ПО защищено от несанкционированного доступа путем установки наклеек с пломбирующим эффектом в месте соприкосновения передней и задней панелей корпуса прибора.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1- Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение | |||
модель 930ХС- 20С |
модель 930XC-30F |
модель 930ХС- 30Р |
модель 930ХС-20М | |
Идентификационное наименование ПО |
930ХС- |
930ХС- |
930ХС- |
930ХС- |
20С |
30F |
30Р |
20М | |
Номер версии (идентификационный номер) | ||||
ПО |
6.08G и выше | |||
Цифровой идентификатор ПО |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом и в виде наклейки на заднюю панель корпуса прибора (рисунок 1).
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе «Рефлектометры оптические серии 930ХС. Руководство по эксплуатации», раздел 4 «Получение новых и обработка существующих рефлектограмм»
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к рефлектометрам оптическим серии 930ХСПриказ Федерального агентства по техническому регулированию и метрологии от 05.12.2019 г. № 2862 Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-оптических систем связи и передачи информации
Принцип действия рефлектометров основан на зондировании волоконно-оптической линии последовательностью коротких оптических импульсов и измерении параметров сигнала, отраженного от неоднородности, и сигнала обратного рассеяния, т.е. сигналов френелевского отражения и релеевского рассеяния. В результате обработки этих сигналов на дисплее прибора формируется рефлектограмма зондируемого световода, показывающая распределение ослабления по его длине и наличие стыков и обрывов.
Рефлектометры выпускаются следующих моделей: 930ХС-20С - для одномодового оптического волокна на рабочие длины волн 1310, 1550 нм; 930ХС-30F - для одномодового оптического волокна на рабочие длины волн 1310, 1550, 1625 нм; 930ХС-30Р - для одномодового оптического волокна на рабочие длины волн 1310, 1490, 1550 нм; 930ХС-20М - для многомодового оптического волокна на рабочие длины волн 850, 1300 нм.
Результаты измерений в виде рефлектограммы могут быть сохранены в памяти прибора и при помощи порта USB переданы на персональный компьютер для дальнейшего анализа.
Каждая модель рефлектометра включает визуальный детектор повреждений, работающий на длине волны 650 нм и позволяющий оценить целостность волоконнооптической линии, и опцию измерителя мощности оптического излучения.
Конструктивно приборы выполнены в малогабаритных пластмассовых корпусах, снабженных защитным резиновым кожухом для предохранения от ударов и повреждений. Управление режимами работы приборов производится с помощью кнопок, расположенных на передней панели прибора. Отображение результатов измерений и режимов работы осуществляется жидкокристаллической панелью, также расположенной на передней панели. Заводской номер наносится на заднюю панель рефлектометра печатным способом в цифровом формате.
Для защиты от несанкционированного доступа к элементам схемы корпуса приборов пломбируются. Пломбируется место соприкосновения передней и задней панелей корпуса на боковой стороне прибора.

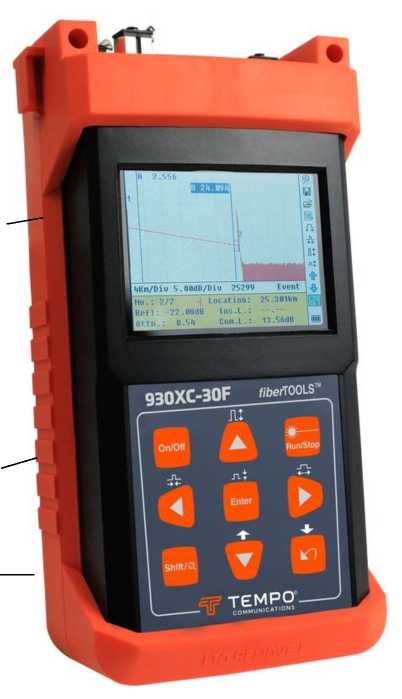

Общий вид рефлектометра, место пломбирования, место нанесения маркировки и знака поверки представлены на рисунке 1.
Место размещения наклейки со знаком утверждения типа
Место нанесения знака поверки
Место
пломбирования
Рисунок 1 - Общий вид рефлектометра со схемой пломбировки от несанкционированного доступа и местом нанесения знака утверждения типа и знака поверки
Таблица 5 -
Наименование |
Обозначение |
Количество |
Рефлектометр оптический серии 930ХС 1) |
1 шт. | |
Блок питания (сетевой адаптер) |
1 шт. | |
Кабель USB |
1 шт. | |
Кабель последовательной передачи данных |
1 шт. | |
Диск с программным обеспечением |
1 шт. | |
Защитный резиновый кожух |
1 шт. | |
Мягкий футляр |
1 шт. | |
Руководство по эксплуатации |
1 экз. | |
1) Модель рефлектометра указывается при заказе. |
Таблица 2 - Метрологические характеристики моделей 930ХС-20С, 930ХС-30F
Наименование характеристики |
Значение | |
модель 930ХС-20С |
модель 930XC-30F | |
Рабочие длины волн, нм |
1310+20 |
1310+20 1550+20 |
1550+20 |
1625+20 | |
Динамический диапазон измерений ослабления, дБ (при усреднении 3 мин, длительности импульса 20 мкс, по уровню 98% максимума шумов): - для длины волны 1310 нм |
33 |
36 |
- для длины волны 1550 нм |
33 |
35 |
- для длины волны 1625 нм |
- |
35 |
Мертвая зона, м, не более (при длительности импульса 30 нс): -при измерении ослабления |
50 | |
-при измерении положения неоднородности |
10 | |
Длительность зондирующих импульсов, нс |
5, 10, 30, 100, 300, 1000, | |
, 2500, ’1000’0, 20000 , | ||
от 0 до 0,3; от 0 до 1,3; от 0 до 2,5; | ||
Диапазон измеряемых длин, км |
от 0 до 5,0; от 0 до 10,0; от 0 до 20,0; | |
от 0 до 40,0; от 0 до 80,0; от 0 до 120,0; | ||
от 0 до 160,0; от 0 до 240 | ||
Пределы допускаемой абсолютной погрешности измерений ослабления, дБ 1) |
±0,05^А | |
Пределы допускаемой абсолютной погрешности при измерении длины, м 2) |
AL = ± (1 + |
5- 10-5L + 6) |
|
Таблица 3 - Метрологические характеристики моделей 930ХС-30Р, 930ХС-20М
Наименование характеристики |
Значение | |
модель 930ХС-30Р |
модель 930ХС-20М | |
1310+20 | ||
Рабочие длины волн, нм |
1490+20 |
850+20 |
1550+20 |
1300+20 | |
Динамический диапазон измерений ослабления, дБ (при усреднении 3 мин, по уровню 98% максимума шумов): при длительности импульса 20 мкс: | ||
- для длины волны 1310 нм |
36 | |
- для длины волны 1490 нм |
35 | |
- для длины волны 1550 нм при длительности импульса 1 мкс: |
35 | |
- для длины волны 850 нм |
- |
19 |
- для длины волны 1300 нм |
- |
22 |
Мертвая зона, м, не более (при длительности импульса 30 нс): -при измерении ослабления |
50 |
50 |
-при измерении положения неоднородности |
10 |
10 |
Длительность зондирующих импульсов, | ||
нс | ||
- для длин волн 1310, 1490, 1550 нм |
5, 10, 30, 100, 300, 1000, |
- |
2500, 10000, 20000 | ||
- для длины волны 850 нм |
- |
12, 30, 100, 275, 1000 |
- для длины волны 1300 нм |
- |
30, 100, 275, 1000, |
2000 | ||
Диапазон измеряемых длин, км | ||
- для длин волн 1310, 1490, 1550 нм |
от 0 до 0,3; от 0 до 1,3; от 0 до 2,5; от 0 до 5,0; от 0 до 10,0; от 0 до 20,0; от 0 до 40,0; от 0 до 80,0; от 0 |
- |
до 120,0; от 0 до 160,0; | ||
от 0 до 240 | ||
- для длины волны 850 нм |
от 0 до 0,1; от 0 до 0,3; от 0 до 0,5; от 0 до 1,3; от 0 до 2,5; от 0 до 5,0; от 0 до 10; | |
от 0 до 20 | ||
- для длины волны 1300 нм |
- |
от 0 до 0,1; от 0 до 0,3; от 0 до 0,5; от 0 до 1,3; от 0 до 2,5; от 0 до 5,0; от 0 до 10; от 0 до 20; от 0 до |
40; от 0 до 80 |
Продолжение таблицы 3
Наименование характеристики |
Значение |
модель 930ХС-30Р модель 930ХС-20М | |
Пределы допускаемой абсолютной погрешности измерений ослабления, дБ 1) |
±0,05^А |
Пределы допускаемой абсолютной погрешности при измерении длины, м 2) |
AL = ± (1 + 5- 10-5L + 6) |
|
Таблица 4 - Основные технические характеристики
Наименование характеристики |
Значение |
Параметры электрического питания: - от сети переменного тока через блок питания | |
напряжение переменного тока, В |
220±22 |
частота переменного тока, Гц |
50 |
- от NiMH батареи | |
напряжение, В |
13,8 |
Габаритные размеры, мм, не более: | |
- высота |
196 |
- ширина |
100 |
- глубина |
64 |
Масса, кг, не более |
0,87 |
Условия эксплуатации: | |
- температура окружающей среды, °С |
от -20 до +50 |
- относительная влажность, % (без конденсации влаги), не более |
95 |
- атмосферное давление, кПа |
от 84,0 до 106,7 |
