Сведения о средстве измерений: 82166-21 Генераторы сигналов высокочастотные

Номер по Госреестру СИ: 82166-21
82166-21 Генераторы сигналов высокочастотные
(DSG815, DSG830)

Назначение средства измерений:
Генераторы сигналов высокочастотные DSG815, DSG830 (далее - генераторы) предназначены для формирования немодулированных электромагнитных колебаний и электромагнитных колебаний с различными видами модуляции.

сертификация программного обеспечения
Внешний вид. Генераторы сигналов высокочастотные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Генераторы сигналов высокочастотные
Рисунок № 1
Внешний вид. Генераторы сигналов высокочастотные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Генераторы сигналов высокочастотные
Рисунок № 2

Общие сведения

Дата публикации - 21.07.2021
Срок свидетельства - 13.07.2026
Номер записи - 183457
ID в реестре СИ - 1391321
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

нет модификации, DSG830, DSG815, DSG830, DSG815,

Производитель

Изготовитель - Rigol Technologies Co., Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет V_30 представляет собой инструмент, позволяющий получить подробную информацию по поверкам по конкретной группе СИ. Отчет позволяет оперативно выделить лидеров рынка, оценить конкурентов, объем поверок и подобрать аналоги из утвержденных типов СИ.

В качестве входных данным может использоваться как готовый каталог групп СИ (более 10 тыс. групп, соствлен по справочникам и реестрам ФГИС АРШИН, есть возможность выбрать несколько групп СИ из списка), так и наименование группы СИ, заданное пользователем. Для построения отчета необходимо выбрать или ввести наименование интересующей группы средств измерений (или нескольких групп), год поиска и нажать кнопку "Далее".

Результаты обработки данных будут представлены в табличной форме. Таблица обладает функцией поиска и сортировки по любой из колонок. Таблица состоит из 8 колонок по каждому типу СИ, относящемуся к выбранной группе средств измерений и содержит номер в гос. реестре с ссылкой, наименование типа, фирма-производитель, страна, а также, кол-во поверок (всего, первичных, периодических) и извещений, выполненных в указанном году.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 60
Выдано извещений - 0
Кол-во периодических поверок - 21
Кол-во средств измерений - 1
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

Наличие аналогов СИ: Генераторы сигналов высокочастотные (DSG815, DSG830)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель
82166-21 Генераторы сигналов высокочастотные (DSG815, DSG830)
Rigol Technologies Co., Ltd. (КИТАЙ )
60492-15 Комплексы программно-аппаратные на базе ГСУ-002 (Зонд-3)
ЗАО НПЦ Фирма "НЕЛК" (РОССИЯ г. Москва)

Все средства измерений ЗАО НПЦ Фирма "НЕЛК"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
82166-21
13.07.2026
Генераторы сигналов высокочастотные, DSG815, DSG830
Rigol Technologies Co., Ltd. (КИТАЙ )
ОТ
МП
1 год

После предварительного распознавания графических файлов с описаниями типов СО появилась возможность осуществлять полноценный поиск по их содержимому.
Для осуществления поиска необходимо ввести искомое слово или словосочетание (от 5 символов) и нажать кнопку "Поиск в БД".

Стоимость 200 руб. или по подписке

Кто поверяет Комплексы программно-аппаратные на базе ГСУ-002 (Зонд-3)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
АО "ПРИСТ"
(RA.RU.312058)
  • DSG830
  • 2 2 0 0 2 2 0
    АО "АКТИ-МАСТЕР"
    (RA.RU.311666)
  • DSG830
  • DSG815
  • 19 19 0 0 18 18 0
    ООО "ИНЭКС СЕРТ"
    (RA.RU.312302)
  • нет модификации
  • DSG815
  • DSG830
  • 8 2 6 0 8 2 6
    ФБУ "НОВОСИБИРСКИЙ ЦСМ"
    (RA.RU.311258)
    РСТ
  • DSG815
  • 3 3 3 0 0 3 3 0
    ООО "МИРУАР"
    (RA.RU.320061)
  • DSG830
  • DSG815
  • 8 3 8 0 0 8 8 0
    ФБУ "РОСТЕСТ-МОСКВА"
    (RA.RU.311341)
    РСТ
  • DSG830
  • DSG815
  • 2 1 1 0 1 0 1
    ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ"
    (RA.RU.311483)
    РСТ
  • DSG815, DSG830
  • DSG815
  • 11 0 11 0 1 0 1
    ООО «МетрЛифтСервис»
    (RA.RU.314115)
  • DSG815
  • DSG830
  • 7 7 4 3 0 6 3 3

    Стоимость поверки Комплексы программно-аппаратные на базе ГСУ-002 (Зонд-3)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ Пензенский ЦСМ
    Пензенская область
    7540 7540

    Программное обеспечение

    Программное обеспечение генераторов установлено на внутренний контроллер и служит для управления режимами работы, задания параметров воспроизводимых сигналов, выбора видов модуляции, осуществления дистанционного управления и вспомогательных функций.

    Уровень защиты программного обеспечения «средний» от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014.

    Таблица 1 - Идентификационные данные ПО

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    SW Version

    Номер версии (идентификационный номер) ПО

    не ниже 00.01.00


    Знак утверждения типа

    Знак утверждения типа

    наносится на переднюю панель генераторов методом наклейки и на титульный лист руководства по эксплуатации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений приведены в эксплуатационном документе.


    Нормативные и технические документы

    Принцип действия генераторов основан на синтезе синусоидального сигнала, синхронизированного с опорным стабильным по частоте внутренним или внешним задающим генератором. В генераторах возможна генерация как непрерывная, так и с амплитудной, частотной, фазовой и импульсной (с опцией DSG800-PUM) модуляциями.

    Диапазон частот генератора формируется из диапазона частот задающего генератора с последующим преобразованием и фильтрацией паразитных частотных составляющих. Источником опорной частоты для задающего генератора служит кварцевый генератор частотой 10 МГц с термокомпенсацией. В генераторах имеется дополнительный встроенный генератор низкочастотных сигналов, а также имеется возможность установки опции импульсного генератора, у которых имеются отдельные выходы. Эти дополнительные генераторы могут использоваться в качестве внутреннего источника модулирующих сигналов или как источники вспомогательных низкочастотных сигналов. Управление режимами работы и процессом формирования выходного сигнала осуществляется внутренним контроллером.

    Конструктивно генераторы выполнены в виде настольного моноблока с возможностью монтажа в приборную стойку при помощи опционального монтажного комплекта. Управление осуществляется при помощи клавиатуры и регулятора, расположенных на лицевой панели генератора. Предусмотрено управление генераторами с персонального компьютера через интерфейсы USB и LAN.

    Модификации генераторов DSG815 и DSG830 отличаются верхней границей диапазона частот.

    На рисунке 1 представлен общий вид генераторов и место нанесения знака утверждения типа.

    Для предотвращения несанкционированного доступа к внутренним частям генераторов предусмотрена пломбировка в виде наклейки на стык панелей снизу корпуса генераторов. Пломба может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений Схема пломбировки приведена на рисунке 2.

    Заводской (серийный номер) наносится на наклейку, расположенную на задней панели осциллографов.

    Внешний вид. Комплексы программно-аппаратные на базе ГСУ-002 (Зонд-3), http://oei-analitika.ru

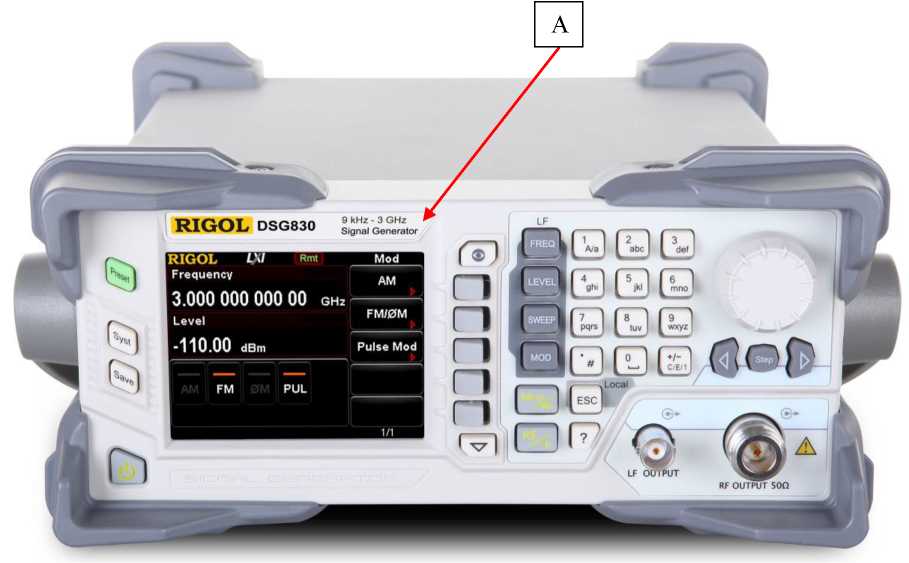

    Рисунок 1 - Общий вид генераторов, место нанесения знака утверждения типа (А)

    Внешний вид. Комплексы программно-аппаратные на базе ГСУ-002 (Зонд-3), http://oei-analitika.ru

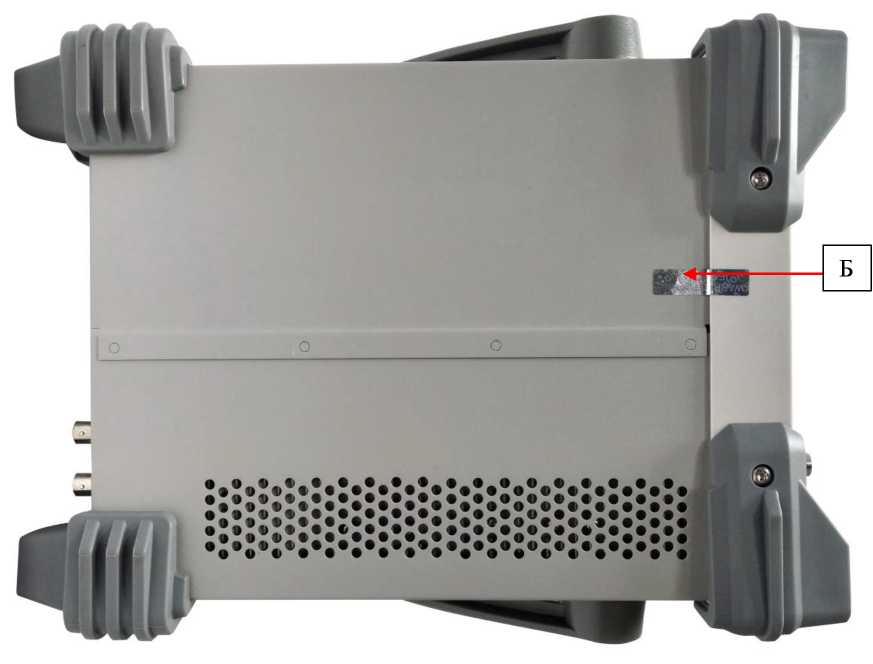

    Рисунок 2 - Вид нижней панели генераторов, место пломбировки от несанкционированного доступа (Б)


    Таблица 4 - Комплектность генераторов

    Наименование и обозначение

    Обозначение

    Количество, шт.

    Генератор сигналов высокочастотный

    DSG815 или DSG830

    1

    Сетевой кабель

    1

    Руководство по эксплуатации

    1

    Методика поверки

    ПР-10-2020МП

    1


    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    Частотные параметры

    Диапазон частот

    • - модификация DSG815

    • - модификация DSG830

    от 9 кГц до 1,5 ГГц от 9 кГц до 3,0 ГГц

    Дискретность установки частоты, Гц

    0,01

    Пределы допускаемой основной относительной    погрешности

    установки частоты

    • - стандартное исполнение

    • - опция OCXO-B08

    н- но о -м &

    Пределы допускаемой дополнительной         относительной

    погрешности установки частоты в рабочем диапазоне температур

    • - стандартное исполнение

    • - опция OCXO-B08

    ±2 •IO-6

    ±5 •IO-8

    Параметры уровня выходного сигнала при нормальных условиях измерений

    Диапазон установки уровня выходного сигнала на нагрузке 50 Ом, дБм

    • - в диапазоне частот от 9 кГц до 100 кГц включ.

    • - в диапазоне частот св. 100 кГц до 3 ГГц 1)

    от -11O до +5 от -110 до +13

    Дискретность установки уровня выходного сигнала, дБ

    0,01

    Пределы основной допускаемой абсолютной погрешности установки уровня выходного сигнала в диапазоне частот от 100 кГц до 3 ГГц

    в диапазоне уровней выходного сигнала:

    • - от -110 до -60 дБм включ.

    • - св. -60 до +13 дБм включ.

    ±1,1

    ±0,9

    Параметры спектра выходного сигнала

    Уровень гармонических искажений, дБн, не более

    (при Рвых <+13 дБм, в диапазоне частот от 1 МГц до 3 ГГц)

    -30

    Уровень негармонических искажений, дБн, не более (при Рвых > -10 дБм, при отстройке от несущей >10 кГц)

    • - в диапазоне частот от 100 кГц до 1,5 ГГц включ.

    • - в диапазоне частот св. 1,5 ГГц до 3 ГГц включ.

    -60

    -54

    Примечания - здесь и далее

    1) Диапазон частот ограничен верхней границей частоты в зависимости от модификации Рвых - здесь и далее уровень выходной мощности;

    дБм - обозначает уровень мощности в дБ относительно 1 мВт;

    дБн - обозначает уровень мощности в дБ относительно уровня несущей.

    Продолжение таблицы 2

    Наименование характеристики

    Значение

    Спектральная плотность мощности фазовых шумов при отстройке от несущей 20 кГц в зависимости от частоты несущей, приведенная к полосе 1 Гц, дБн/Гц

    • - частота несущей от 100 кГц до 1,5 ГГц включ.

    • - частота несущей св. 1,5 до 3 ГГц включ.

    -105

    -99

    Параметры низкочастотного генератора (LF)

    Формы выходного сигнала

    синусоидальная, прямоугольная

    Диапазон частот сигнала

    • - синусоидального

    • - прямоугольного

    от 0 (DC)1) до 200 кГц от 0 (DC) до 20 кГц

    Дискретность установки частоты, Гц

    0,01

    Пределы допускаемой относительной погрешности установки частоты

    приведены в разделе «частотные параметры»

    Диапазон установки уровня сигнала (размах) ивых, В на нагрузке 50 Ом

    • - AC (переменный)

    • - DC (постоянный)

    от 2-10-3 до 3 от -3 до +3

    Дискретность установки уровня сигнала, мВ

    2

    Параметры внутреннего импульсного генератора (при установке опции DSG800-PUM)

    Виды импульсов

    одинарный, последовательность (при установке опции DSG800-PUG)

    Диапазон установки периода следования импульсов

    от 40 нс до 170 с

    Диапазон установки длительности импульсов

    от 10 нс до 169,99999999 с

    Диапазон установки задержки импульсов

    от 10 нс до 170 с

    Разрешение при установке временных параметров, нс

    10

    Параметры амплитудной синусоидальной модуляции (АМ)

    Режимы модуляции

    внутренняя, внешняя,

    Диапазон установки коэффициента АМ (Кам), %

    от 0 до 100

    Дискретность установки коэффициента АМ, %

    0,1

    Диапазон модулирующих частот, кГц

    приведен в разделе «Параметры низкочастотного генератора (LF)»

    Пределы допускаемой абсолютной погрешности установки коэффициента АМ Кам в режиме внутренней АМ, % (при модулирующей частоте 1 кГц)

    ±(0,04-Кам+1)

    Примечание - здесь и далее

    1) При установке частоты 0 Гц на выходе генератора LF будет воспроизводиться постоянный уровень (DC);

    дБн/Гц - уровень мощности в дБ относительно уровня несущей, приведенный к полосе 1 Гц.

    Продолжение таблицы 2

    Наименование характеристики

    Значение

    Параметры частотной синусоидальной модуляции (ЧМ)

    Режимы модуляции

    внутренняя, внешняя

    Масштабный коэффициент N

    • - в диапазоне частот от 9 кГц до 227,5 МГц не включ.

    • - в диапазоне частот от 227,5 МГц до 455 МГц не включ.

    • - в диапазоне частот от 455 МГц до 910 МГц не включ.

    • - в диапазоне частот от 910 МГц до 1820 ГГц не включ.

    • - в диапазоне частот от 1820 ГГ ц до 3 ГГ ц

    0,25

    0,125

    0,25

    0,5

    1

    Максимальное значение девиации частоты (Af), МГц

    1-N

    Дискретность установки девиации частоты, Г ц (наибольшее из приведенных значений)

    0,00TAf или 1 Гц

    Диапазон модулирующих частот, кГц

    приведен в разделе «Параметры низкочастотного генератора (LF)»

    Пределы допускаемой абсолютной погрешности установки девиации частоты Af в режиме внутренней ЧМ, Гц (при модулирующей частоте 1 кГц)

    ±(0,02^Af+20)

    Параметры фазовой синусоидальной модуляции (ФМ)

    Режимы модуляции

    внутренняя, внешняя

    Максимальное значение девиации фазы (Аф), рад

    5-N,

    где N- масштабный коэффициент (приведен в разделе «Параметры ЧМ»)

    Дискретность установки девиации фазы, рад (наибольшее из приведенных значений)

    0,00ГАф или 0,01

    Диапазон модулирующих частот, кГц

    приведен в разделе «Параметры низкочастотного генератора (LF)»

    Пределы допускаемой абсолютной погрешности установки девиации фазы Аф в режиме внутренней ФМ, рад (при модулирующей частоте 1 кГц)

    ±(0,01-Аф+0,1)

    Параметры импульсной модуляции (ИМ)

    Режимы модуляции

    внутренняя, внешняя

    Частота повторения радиоимпульса, МГц

    от 0 до 1

    Время нарастания/спада радиоимпульса, нс, не более

    50

    Коэффициент подавления сигнала несущей в паузе между радиоимпульсами, дБ, не менее

    (в диапазоне частот от 100 кГц до 3 ГГц)

    70

    Характеристики выходного тракта

    Номинальное значение выходного сопротивления ВЧ выхода, Ом

    50

    Условия измерений

    Нормальные условия измерений:

    • - температура окружающего воздуха, °С

    • - относительная влажность воздуха, %, не более

    • - атмосферное давление, кПа

    от +20 до +30

    80

    от 84 до 106,7

    Таблица 3 - Основные технические характеристики и условия применения

    Наименование характеристики

    Значение характеристики

    Рабочие условия применения:

    - температура окружающего воздуха, °С

    от 0 до +50

    - относительная влажность воздуха (при температуре до +30 °С), %, не более

    80

    - атмосферное давление, кПа

    от 84 до 106,7

    Напряжение питающей сети, В

    от 90 до 264

    Номинальные значения частоты питающей сети, Гц - при напряжении питания от 90 до 264 В

    50; 60

    - при напряжении питания от 90 до 132 В

    400

    Потребляемая мощность, Вт, не более

    60

    Масса, кг, не более

    4,7

    Габаритные размеры (ширинах высотах глубина), мм

    261,5x112x321
