Номер по Госреестру СИ: 82184-21
82184-21 Машины испытательные электромеханические
(серии 68)
Назначение средства измерений:
Машины испытательные электромеханические серии 68 (далее - машины) предназначены для измерений силы и перемещения подвижной траверсы при испытаниях образцов материалов на растяжение, сжатие, изгиб.
Внешний вид.
Машины испытательные электромеханические
Рисунок № 1
Внешний вид.
Машины испытательные электромеханические
Рисунок № 2
Внешний вид.
Машины испытательные электромеханические
Рисунок № 3
Программное обеспечение
Для работы с машинами используется метрологически значимое программное обеспечение «Bluehill Universal» (далее - ПО), устанавливаемое на ПК. ПО разработано специально для машин и служит для управления их функциональными возможностями, а также для обработки и отображения результатов измерений.
Уровень защиты ПО «Bluehill Universal» - «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационное наименование ПО |
«Bluehill Universal» |
Номер версии (идентификационный номер ПО) |
не ниже 4.2х |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на корпус основания машин испытательных электромеханических серии 68 методом печати.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в главе 6 «Испытание образцов» «Машины испытательные электромеханические серии 68. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к машинам испытательным электромеханическим серии 68Техническая документация «Instron, A Division of Illinois Tool Works, Inc.», США
Принцип действия машин основан на преобразовании электромеханическим приводом машины электрической энергии в линейное перемещение подвижной траверсы. При перемещении траверсы к испытуемому образцу одновременно прикладывается сила, которая преобразуется тензорезисторным силоизмерительным датчиком в электрический сигнал, изменяющийся пропорционально приложенной силе. Перемещение подвижной траверсы с помощью датчика -энкодера также в виде электрического сигнала попадает в систему измерений перемещения.
Конструктивно машины состоят из основания, на котором закреплены нагружающая рама и направляющие колонны с подвижной и неподвижной траверсами, захватами для крепления испытываемого образца на траверсах, привода подвижной траверсы, датчика силы, датчика перемещения подвижной траверсы, системы измерения и управления.
Сила, прикладываемая к испытываемому образцу, измеряется тензорезисторным датчиком силы, размещенным на траверсе, который может работать на растяжение и сжатие. Машина может комплектоваться сменными датчиками силы, диапазон измерений силы которых не превышает наибольшего предела измерений в соответствии с модификацией машины.
Диапазон измерений перемещения подвижной траверсы зависит от высоты рамы и установочных приспособлений. Значения силы и перемещения отображаются на дисплее персонального компьютера или пульте оператора.
Система измерений и управления предназначена для управления режимами работы машин, обработки, хранения, отображения и передачи значений силы, перемещения на внешние устройства.
Модификации машин отличаются между собой внешним видом, диапазонами измерений, габаритными размерами и массой. Специфика номенклатуры машин отражена в маркировке, включающей 3 группы символов, которые отражают метрологические и конструктивные особенности, а также условия применения машин:
[I] - [II] - [III].
Группа [I] - цифровые индексы в этой группе символов определяют серию машин.
Группа [II] - буквенные индексы в этой группе символов определяют конструктивное исполнение: SC - одноколонное исполнение, TM - двухколонное исполнение.
Группа [III] - цифровые индексы в этой группе символов указывают максимальную нагрузку, создаваемую электромеханическим приводом машины, кН.
Пример конкретных обозначений машин испытательных электромеханических:
-
- 68SC-05 - машина в одноколонном исполнении с наибольшей нагрузкой 0,5 кН;
-
- 68TM-50 - машина в двухколонном исполнении с наибольшей нагрузкой 50 кН.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид модификаций машин представлен на рисунках 1 - 2.

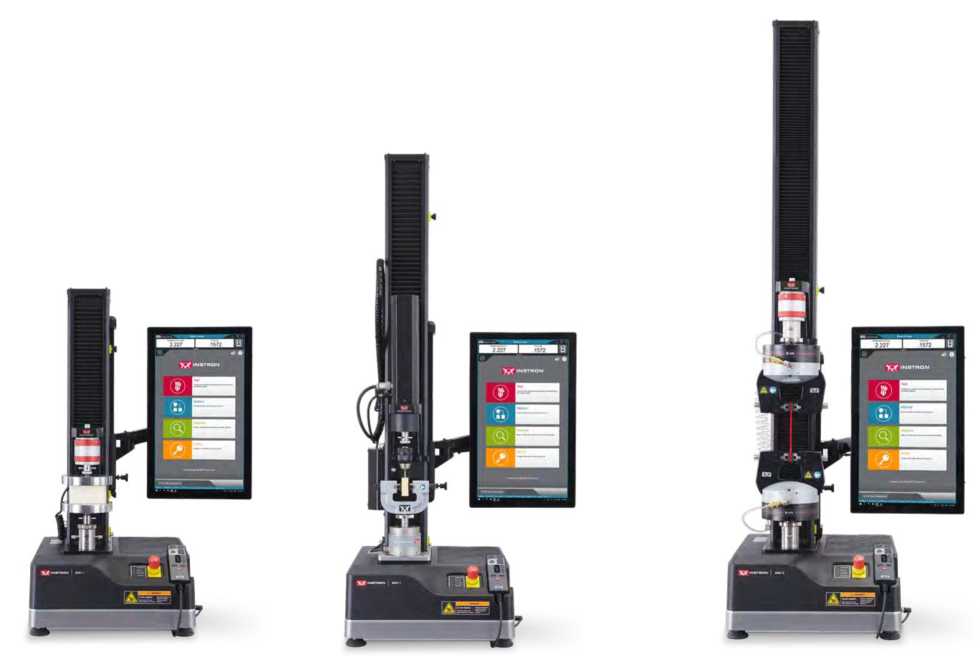

Рисунок 1 - Общий вид машин испытательных электромеханических серии 68 в одноколонном исполнении

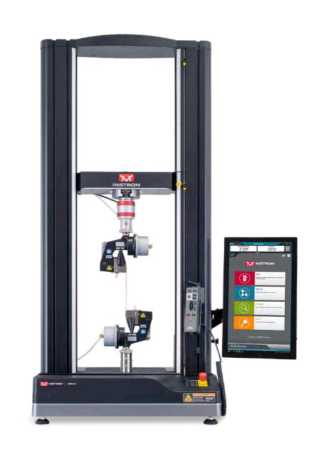

Рисунок 2 - Общий вид машин испытательных электромеханических серии 68 в двухколонном исполнении
Пломбирование машин не предусмотрено.
Таблица 2 - Метрологические характеристики
Модификация |
Диапазон измерений силы1), Н |
Пределы допускаемой относительной погрешности измерений силы, % |
Диапазон измерений перемещения подвижной траверсы2), мм |
Пределы допускаемой абсолютной погрешности измерений перемещения подвижной траверсы в диапазоне измерений от 0 до 20 мм включ., мм |
Пределы допускаемой относительной погрешности измерений перемещения подвижной траверсы В диапазоне измерений св. 20 мм до наибольшего предела измерений, % |
68SC-05 |
от 0,5 до 5 от 0,5 до 10 от 0,5 до 50 от 0,5 до 100 от 0,5 до 500 |
±0,5 |
от 0 до 505 |
±0,01 |
±0,05 |
68SC-1 |
от 1 до 10 от 1 до 50 от 1 до 100 от 1 до 500 от 1 до 1000 |
от 0 до 868 | |||
68SC-2 |
от 2 до 50 от 2 до 100 от 2 до 500 от 2 до 1000 от 2 до 2000 | ||||
68SC-5 |
от 5 до 50 от 5 до 100 от 5 до 500 от 5 до 1000 от 5 до 2000 от 5 до 5000 |
от 0 до 868 от 0 до 1112 |
Продолжение таблицы 2
Модификация |
Диапазон измерений силы1), Н |
Пределы допускаемой относительной погрешности измерений силы, % |
Диапазон измерений перемещения подвижной траверсы2), мм |
Пределы допускаемой абсолютной погрешности измерений перемещения подвижной траверсы в диапазоне измерений от 0 до 20 мм включ., мм |
Пределы допускаемой относительной погрешности измерений перемещения подвижной траверсы В диапазоне измерений св. 20 мм до наибольшего предела измерений, % |
68TM-5 |
от 5 до 50 от 5 до 100 от 5 до 500 от 5 до 1000 от 5 до 2000 от 5 до 5000 |
±0,5 |
от 0 до 1163 от 0 до 1648 |
±0,01 |
±0,05 |
68TM-10 |
от 10 до 100 от 10 до 500 от 10 до 1000 от 10 до 2000 от 10 до 5000 от 10 до 10000 | ||||
68TM-30 |
от 30 до 500 от 30 до 1000 от 30 до 2000 от 30 до 5000 от 30 до 10000 от 30 до 30000 |
от 0 до 1119 от 0 до 1605 | |||
68TM-50 |
от 50 до 500 от 50 до 1000 от 50 до 2000 от 50 до 5000 от 50 до 10000 от 50 до 30000 от 50 до 50000 | ||||
|
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение | |||||||||
Модификация |
68SC-05 |
68SC-1, 68SC-2 |
68SC-5 |
68SC-5 |
68TM-5, 68TM-10 |
68TM-5, 68TM-10 |
68TM-30 |
68TM-30 |
68TM-50 |
68TM-50 |
Габаритные размеры, мм, не более: | ||||||||||
- длина |
615 |
615 |
715 |
715 |
715 |
715 |
715 |
715 |
715 |
715 |
- ширина |
460 |
460 |
760 |
760 |
760 |
760 |
760 |
760 |
760 |
760 |
- высота3) |
1020 |
1410 |
1410 |
1680 |
1640 |
2170 |
1640 |
2170 |
1640 |
2170 |
Масса3), кг, не более |
55 |
62 |
62 |
67 |
139 |
154 |
196 |
215 |
255 |
278 |
Условия эксплуата- | ||||||||||
ции: | ||||||||||
- температура окру- | ||||||||||
жающей среды, °С |
от +15 до +35 | |||||||||
- относительная | ||||||||||
влажность, %, не более |
80 | |||||||||
Параметры электриче- | ||||||||||
ского питания: | ||||||||||
- напряжение пере- | ||||||||||
менного тока, В |
220+22-33 | |||||||||
- частота перемен- | ||||||||||
ного тока, Гц |
50±1 | |||||||||
3) - высота и масса машин зависят от диапазона измерений перемещения подвижной траверсы. |
