Номер по Госреестру СИ: 81586-21
81586-21 Машины испытательные электромеханические
(серии 34)
Назначение средства измерений:
Машины испытательные электромеханические серии 34 (далее - машины) предназначены для измерений силы и перемещения подвижной траверсы при испытаниях образцов материалов на растяжение, сжатие, изгиб.
Внешний вид.
Машины испытательные электромеханические
Рисунок № 1
Внешний вид.
Машины испытательные электромеханические
Рисунок № 2
Программное обеспечение
Для работы с машинами используется метрологически значимое программное обеспечение «Bluehill Universal», «Bluehill Elements» (далее - ПО), устанавливаемое на ПК. ПО разработано специально для машин и служит для управления их функциональными возможностями, а также для обработки и отображения результатов измерений.
Уровень защиты ПО «Bluehill Universal», «Bluehill Elements» - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационное наименование ПО |
«Bluehill Universal» |
«Bluehill Elements» |
Номер версии (идентификационный номер) ПО |
не ниже 4.2х | |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на корпус основания машин испытательных электромеханических серии 34 методом печати.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в главе 6 «Испытание образцов» «Машины испытательные электромеханические серии 34. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к машинам испытательным электромеханическим серии 34Техническая документация «Instron, A Division of Illinois Tool Works, Inc.», США
Принцип действия машин основан на преобразовании электромеханическим приводом машины электрической энергии в линейное перемещение подвижной траверсы. При перемещении траверсы к испытуемому образцу одновременно прикладывается сила, которая преобразуется тензорезисторным силоизмерительным датчиком в электрический сигнал, изменяющийся пропорционально приложенной силе. Перемещение подвижной траверсы с помощью датчика -энкодера также в виде электрического сигнала попадает в систему измерений перемещения.
Конструктивно машины состоят из основания, на котором закреплены нагружающая рама и направляющие колонны с подвижной и неподвижной траверсами, захватами для крепления испытываемого образца на траверсах, привода подвижной траверсы, датчика силы, датчика перемещения подвижной траверсы, системы измерения и управления.
Сила, прикладываемая к испытываемому образцу, измеряется тензорезисторным датчиком силы, размещенным на траверсе, который может работать на растяжение и сжатие. Машина может комплектоваться сменными датчиками силы, диапазон измерений силы которых не превышает наибольшего предела измерений в соответствии с модификацией машины.
Диапазон измерений перемещения подвижной траверсы зависит от высоты рамы и установочных приспособлений. Значения силы и перемещения отображаются на дисплее персонального компьютера или пульте оператора.
Система измерений и управления предназначена для управления режимами работы машин, обработки, хранения, отображения и передачи значений силы, перемещения на внешние устройства.
Модификации машин отличаются между собой внешним видом, диапазонами измерений, габаритными размерами и массой. Специфика номенклатуры машин отражена в маркировке, включающей 4 группы символов, которые отражают метрологические и конструктивные особенности, а также условия применения машин:
[I] - [II] - [III].
Группа [I] - цифровые индексы в этой группе символов определяют серию машин.
Группа [II] - буквенные индексы в этой группе символов определяют конструктивное исполнение: SC - одноколонное исполнение, TM - двухколонное исполнение.
Группа [III] - цифровые индексы в этой группе символов указывают максимальную нагрузку, создаваемую электромеханическим приводом машины, кН.
Пример конкретных обозначений машин испытательных электромеханических:
-
- 34SC-05 - машина в одноколонном исполнении с наибольшей нагрузкой 0,5 кН;
-
- 34TM-50 - машина в двухколонном исполнении с наибольшей нагрузкой 50 кН.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид модификаций машин представлен на рисунках 1 - 2.

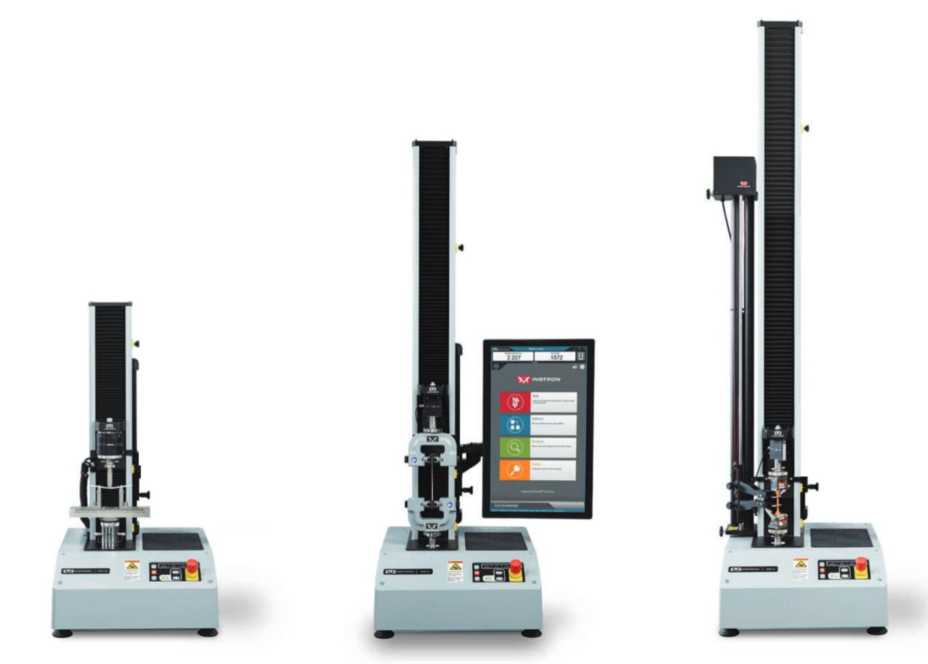

Рисунок 1 - Общий вид машин испытательных электромеханических серии 34 в одноколонном исполнении

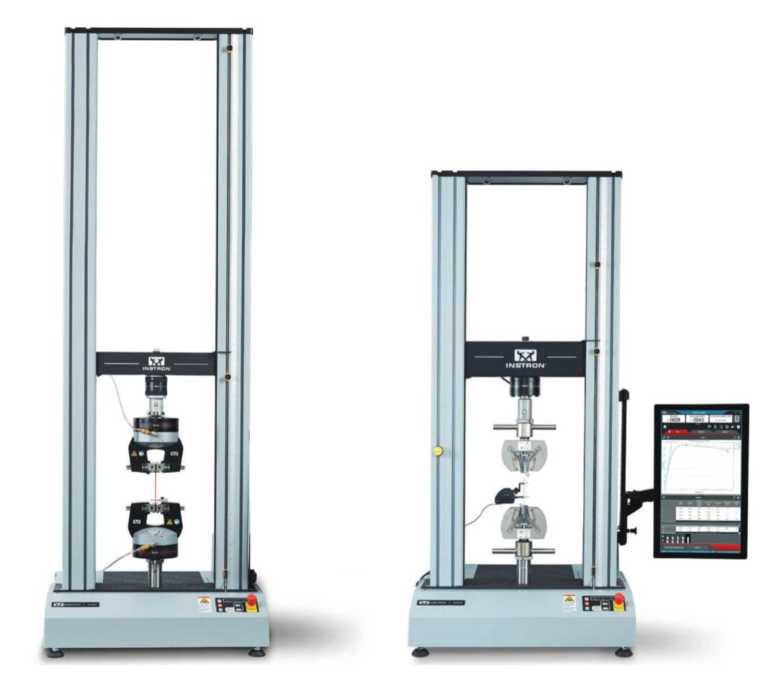

Рисунок 2 - Общий вид машин испытательных электромеханических серии 34 в двухколонном исполнении
Пломбирование машин не предусмотрено.
Таблица 2 - Метрологические характеристики
Модификация |
Диапазон измерений силы1), Н |
Пределы допускаемой относительной погрешности измерений силы, % |
Диапазон измерений перемещения подвижной травер-сы2), мм |
Пределы допускаемой абсолютной погрешности измерений перемещения подвижной траверсы в диапазоне измерений от 0 до 13 мм включ., мм |
Пределы допускаемой относительной погрешности измерений перемещения подвижной траверсы в диапазоне измерений св. 13 мм до наибольшего предела измерений, % |
34SC-05 |
от 2,5 до 50 от 2,5 до 100 от 2,5 до 500 |
±0,5 |
от 0 до 482 |
±0,02 |
±0,15 |
34SC-1 |
от 5 до 50 от 5 до 100 от 5 до 500 от 5 до 1000 |
от 0 до 867 | |||
34SC-2 |
от 10 до 100 от 10 до 500 от 10 до 1000 от 10 до 2000 |
от 0 до 867 | |||
34SC-5 |
от 25 до 500 от 25 до 1000 от 25 до 2000 от 25 до 5000 |
от 0 до 868 от 0 до 1112 | |||
34TM-5 |
от 25 до 500 от 25 до 1000 от 25 до 2000 от 25 до 5000 |
от 0 до 1172 от 0 до 1651 | |||
34TM-10 |
от 50 до 500 от 50 до 1000 от 50 до 2000 от 50 до 5000 от 50 до 10000 |
от 0 до 1172 от 0 до 1651 |
Продолжение таблицы 2
Модификация |
Диапазон измерений силы1), Н |
Пределы допускаемой относительной погрешности измерений силы, % |
Диапазон измерений перемещения подвижной травер-сы2), мм |
Пределы допускаемой абсолютной погрешности измерений перемещения подвижной траверсы в диапазоне измерений от 0 до 13 мм включ., мм |
Пределы допускаемой относительной погрешности измерений перемещения подвижной траверсы в диапазоне измерений св. 13 мм до наибольшего предела измерений, % |
34TM-30 |
от 150 до 2000 от 150 до 5000 от 150 до 10000 от 150 до 30000 |
±0,5 |
от 0 до 1128 от 0 до 1607 |
±0,02 |
±0,15 |
34TM-50 |
от 250 до 5000 от 250 до 10000 от 250 до 30000 от 250 до 50000 |
от 0 до 1128 от 0 до 1607 |
-
1) - диапазон измерений силы зависит от датчиков, входящих в комплект поставки с указанием поставляемого комплекта в паспорте и зависит от заказа потребителя;
-
2) - диапазон измерений перемещения подвижной траверсы указан в паспорте и зависит от заказа потребителя.
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение | |||||||||
Модификация |
34SC-05 |
34SC-1; 34SC-2 |
34SC-5 |
34SC-5 |
34TM-5 34TM-10 |
34TM-5 34TM-10 |
34TM-30 |
34TM-30 |
34TM-50 |
34TM-50 |
Габаритные размеры, мм, не более: | ||||||||||
- длина |
610 |
610 |
610 |
610 |
710 |
710 |
710 |
710 |
710 |
710 |
- ширина |
460 |
460 |
460 |
460 |
760 |
760 |
760 |
760 |
760 |
760 |
- высота3) |
950 |
1370 |
1420 |
1690 |
1600 |
2103 |
1600 |
2103 |
1600 |
2103 |
Масса3), кг, не более |
50 |
54 |
63 |
68 |
122 |
136 |
140 |
154 |
152 |
166 |
Условия эксплуатации: | ||||||||||
- температура окружающей среды, °С |
от +15 до +35 | |||||||||
- относительная влаж- | ||||||||||
ность, %, не более |
80 | |||||||||
Параметры электрическо- | ||||||||||
го питания: | ||||||||||
- напряжение переменного тока, В |
220+22-33 | |||||||||
- частота переменного тока, Гц |
50±1 | |||||||||
3) - высота и масса машин зависят от диапазона измерений перемещения подвижной траверсы. |
