Назначение средства измерений:
Преобразователи температуры измерительные TCL (далее - ПТИ) предназначены для измерений температуры различных сред.

Внешний вид.
Преобразователи температуры измерительные
Рисунок № 1

Внешний вид.
Преобразователи температуры измерительные
Рисунок № 2

Внешний вид.
Преобразователи температуры измерительные
Рисунок № 3

Внешний вид.
Преобразователи температуры измерительные
Рисунок № 4
Программное обеспечение
Встроенное ПО ПТИ является фиксированным, не загружаемым и размещается в неразборном корпусе трансмиттера.
Специальных средств защиты встроенного ПО ПТИ, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных или непреднамеренного изменений ПО не требуется.
Защита встроенного ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
Идентификационные данные ПО ПТИ приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные |
Значение |
Идентификационное наименование ПО |
TR210 |
Номер версии ПО, не ниже |
1.0 |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист документа «Преобразователь температуры измерительный TCL. Паспорт и инструкция по эксплуатации» печатным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе «Преобразователь температуры измерительный TCL. Паспорт и инструкция по эксплуатации» в разделе 6.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям температуры измерительным TCLГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
К преобразователям температуры измерительным данного типа относятся преобразователи температуры измерительные TCL с заводскими номерами 1ТТ060; 1ТТ062; 1ТТ064; 1ТТ070; 2ТТ060; 2ТТ062; 2ТТ064; 2ТТ070; GBL24; GBL911; GBL912; IBL511; ТBL512; IBL2111.
Принцип действия ПТИ основан на явлении изменения электрического сопротивления чувствительного элемента от температуры измеряемой среды, с последующим преобразованием изменения электрического сопротивления в электрический непрерывный выходной сигнал постоянного тока от 4 до 20 мА пропорциональный измеренной температуре.
В качестве чувствительного элемента в конструкции ПТИ применены резистивные датчики температуры (RTD) с номинальным сопротивлением 100 Ом. Чувствительный элемент подключается к первичному измерительному преобразователю по трехпроводной схеме. В качестве первичных измерительных преобразователей используются программируемые трансмиттеры TR210 фирмы Temperature Controls (Pty) Ltd, Южная Африка.
Чувствительный элемент ПТИ помещен в защитную арматуру стержневого типа из нержавеющей стали без штуцера с коммутационной головкой. Трансмиттер TR210 размещен в коммутационной головке и закреплен двумя винтами. Трансмиттер TR210 имеет 6 клемм: 4 клеммы для подключения чувствительного элемента и 2 клеммы для подключения питания. Конструктивно ПТИ различаются длиной монтажной части.
Конфигурирование ПТИ проводится с помощью персонального компьютера, подключаемого к трансмиттеру TR210 с помощью кабеля USB Micro-B. Для конфигурирования используется программное обеспечение (ПО) для персонального компьютера фирмы Temperature Controls (Pty) Ltd.
Общий вид ИП представлен на рисунке 1.


Рисунок 1 - Общий вид ПТИ и его составных частей

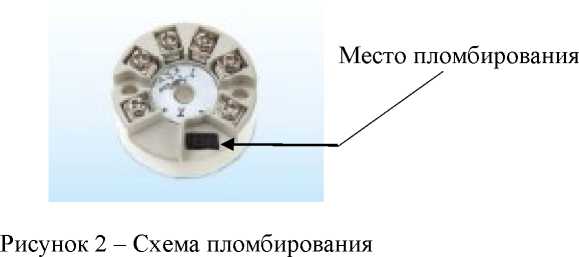

Защита от несанкционированного доступа с целью предотвращения несанкционированных настроек и вмешательства, которые могут привести к искажению результатов измерений осуществляется пломбированием с помощью наклейки разъёма трансмиттера TR210, к которому подключается персональный компьютер для конфигурирования ПТИ. Схема пломбировки приведена на рисунке 2.

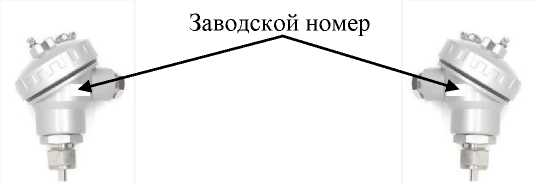

Заводские номера состоят из сочетаний арабских цифр, прописных латинских букв и арабских цифр и (или) прописных латинских букв и арабских цифр, нанесены на этикетки из полихлорвиниловой пленки методом струйной печати, этикетки наклеены на корпус коммутационной головки ПТИ. Места расположения заводских номеров представлены на рисунке 3.

Рисунок 3 - Места расположения заводских номеров
Знак поверки ПТИ наносится в паспорт или свидетельство.
Таблица 4 - Комплектность
Наименование изделия или документа |
Обозначение |
Количество |
Преобразователи температуры измерительные TCL |
Преобразователь температуры измерительный TCL зав. №№ 1ТТ060; 1ТТ062; 1ТТ064; 1ТТ070; 2ТТ060; 2ТТ062; 2ТТ064; 2ТТ070; GBL24; GBL911; GBL912; IBL511; ТBL512; IBL2111 |
14 шт. |
Преобразователь температуры измерительный TCL. Паспорт и инструкция по эксплуатации |
- |
14 экз. * |
* - 1 экземпляр паспорта на каждый заводской номер ПТИ |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Номинальная статическая характеристика (НСХ) чувствительного элемента (RTD) ПТИ по МЭК 60751 |
Pt100 |
Номинальное сопротивление RTD, Ro, Ом |
100 |
Температурный коэффициент RTD, а, °С-1 |
0,00385 |
Диапазон измерений температуры, °С |
от 0 до 100 |
Пределы допускаемого отклонения сопротивления RTD от НСХ в температурном эквиваленте (hRTD), °С |
±(0,3 + 0,005-|t|) |
Пределы допускаемой основной абсолютной погрешности * трансмиттера ПТИ, °С |
±0,5 |
Пределы допускаемой дополнительной погрешности * трансмиттера, приведенной к интервалу измерений, вызванной отклонением температуры окружающего воздуха от 25 °С в диапазоне рабочих температур, %/°С |
±0,005 |
* - Пределы допускаемой основной или дополнительной абсолютной погрешности ПТИ измерений температуры вычисляют по формуле ЛдопУск = ± /а2 + л2 ЛПТИ = ±У aRTD + aTR210, где &Tr210 - значения пределов допускаемой основной или дополнительной абсолютной погрешности трансмиттера ПТИ, °С |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Выходной сигнал ПТИ пропорциональный настроенному интервалу измерений температуры, мА |
от 4 до 20 |
Напряжение питания ПТИ, В постоянного тока |
от 12 до 36 |
Сопротивление нагрузки, Ом, не более |
1000 |
Г абаритные размеры коммутационной головки ПТИ (Д х Ш х В), мм, не более |
98 х 82 х 85 |
Масса ПТИ, кг, не более |
0,42 |
Диаметр монтажной части ПТИ, мм, не более |
6 |
Длина монтажной части чувствительного элемента, мм, не более
|
120 340 |
Условия эксплуатации:
|
от -40 до +85 от 84,0 до 106,7 90 |
