Номер по Госреестру СИ: 81977-21
81977-21 Хроматографы жидкостные Acquity
(Acquity)
Назначение средства измерений:
Хроматографы жидкостные Acquity (далее - хроматографы) предназначены для количественного определения органических веществ в лекарственных препаратах, пищевых продуктах, кормах для животных, биологически активных веществ и их метаболитов в биологических объектах.
Внешний вид.

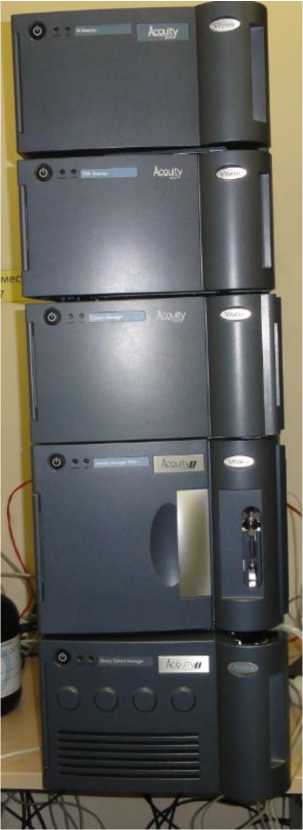

Хроматографы жидкостные Acquity
Рисунок № 1
Внешний вид.
Хроматографы жидкостные Acquity
Рисунок № 2
Программное обеспечение
Программное обеспечение выполняет управление прибором, сбор, обработку и хранение данных.
Идентификационные данные программного обеспечения представлены в таблице 1.
Таблица 1
Идентификационные данные |
Значение |
Значение |
Идентификационное наименование ПО |
Empower |
Empower |
Номер версии (идентификационный номер) ПО |
FR4 |
FR5 |
Цифровой идентификатор ПО |
5801195F |
1Л139Г9Л |
Алгоритм вычисления идентификатора ПО |
CRC32 |
CRC32 |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений согласно Р 50.2.077-2014 соответствует среднему уровню.
Знак утверждения типа
Знак утверждения типа наносится на титульный лист Руководства по эксплуатации методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках измерений
содержатся в Руководстве по эксплуатации ВСТАВИТЬ НАЗВАНИЯ., раздел «Порядок выполнения хроматографических анализов».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к хроматографам жидкостным Acquity: Техническая документация фирмы-изготовителя.
Принцип действия хроматографов основан на разделении жидкой смеси веществ на хроматографической колонке методом высокоэффективной жидкостной хроматографии с последующим детектированием.
Хроматографы комплектуются одним или несколькими детекторами:
- ультрафиолетовым детектором с переменной длиной волны Acquity TUV;
- детектором на диодной матрице Acquity PDA;
- флуоресцентным детектором Acquity FLR;
- рефрактометрическим детектором Acquity RI;
- детектором испарительного светорассеяния Acquity ELS;
бинарным градиентным насосом, скоростным инжектором, автосамплером, колонкой, термостатом колонки, термостатируемым отделением для анализируемых образцов, системой обработки данных.
Серийные номера детекторов наносятся с внутренней стороны на крышки детекторов в виде наклейки.
Хроматографы выпускаются в двух модификациях: H-Class (смешение элюэнтов при-низком давлении) и I-Class (смешение элюэнтов при высоком давлении).
Пломбирование хроматографов не предусмотрено.
Нанесение знака поверки на хроматографы не предусмотрено. Внешний вид хроматографов приведен на Рис.1

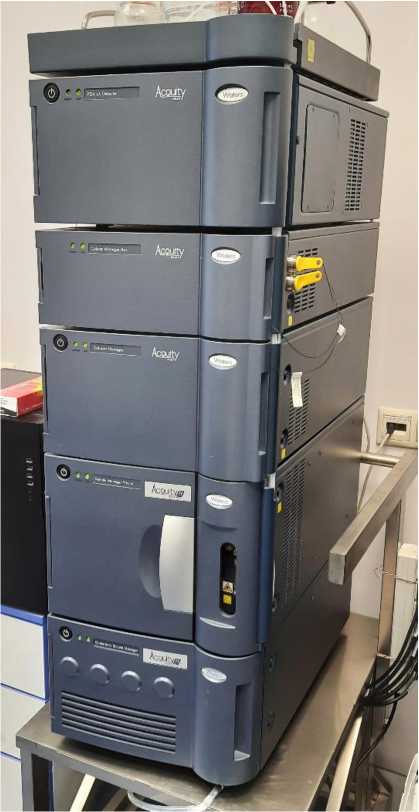

Acquity H-Class Acquity I-Class
Рисунок 1- Внешний вид хроматографов жидкостных Acquity
Таблица 4
Наименование |
Обозначение |
Количество |
Хроматографы жидкостные Acquity с детекторами по заказу |
1 шт. | |
детекторы: -ультрафиолетовый с переменной длиной волны;
|
Acquity TUV Acquity PDA Acquity FLR Acquity RI Acquity ELS |
по заказу |
программное обеспечение (установочный CD-диск с USB - лицензионным ключом для защиты информации от несанкционированного доступа) |
Empower |
1 комп. |
Руководство по эксплуатации |
- |
1 экз. |
Методика поверки |
009-29-20 МП |
1 экз. |
аблица 2-Метрологические характеристики
Наименование характеристики |
Значение |
Относительное отклонение выходного сигнала детекторов TUV, PDA, FLR, RI %, по пику антрацена: по времени выхода |
1,0 |
по площади пика |
1,5 |
Относительное отклонение выходного сигнала детектора ELS %, по пику антрацена: по времени выхода |
4 |
по площади пика |
5 |
Уровень флуктуационных шумов нулевого сигнала детектора TUV (ацетонитрил/вода 10/90, 230 нм, постоянная времени 1, е.о.п. |
640’5 |
детектора PDA (ацетонитрил/вода 10/90, 230 нм, постоянная времени 1, е.о.п. |
840’5 |
детектора RI ед. рефр., не более |
240’8 |
детектора ELS, ед. светорассеивания, не более |
0,5 |
детектора FLR (деионизированная вода 1 мл/мин, 246 нм возбуждения, 402 нм эмиссии, постоянная времени 1 с), мВ |
5 |
Дрейф нулевого сигнала, не более детектора TUV, е.о.п./ч |
640’4 |
детектора PDA, е.о.п./ч |
140'2 |
детектора FLR, мВ/ч |
10 |
детектора RI, ед. рефр./ч |
Ы0"5 |
детектора ELS, ед. светорассеивания/ч |
1 |
Предел детектирования, г/см3, не более детектора TUV по антрацену, 254 нм, при объеме пробы 0,2 мм3 |
Ы0"8 |
детектора PDA по антрацену, 254 нм, при объеме пробы 1 мм3 |
240’8 |
детектора FLR по антрацену, 254 нм, при объеме пробы 0,2 мм3 |
540’10 |
детектора ELS по кофеину, при объеме пробы 0,7 мм3 |
240’4 |
детектора RI по кофеину, при объеме пробы 0,1 мм3 |
440’7 |
Относительное отклонение выходного сигнала через 4 часа непрерывной работы детекторов TUV, PDA, FLR, RI, %, по пику антрацена по площади пика |
3 |
Таблица 3-Основные технические характеристики
Наименование характеристики |
Значение | ||||
TUV |
PDA |
FLR |
RI |
ELS | |
Потребляемая мощность, В^А, не более |
185 |
185 |
185 |
145 |
200 |
Габаритные размеры, мм, не более: | |||||
-высота |
343 |
292 |
343 |
343 |
284 |
-ширина |
610 |
610 |
610 |
610 |
521 |
-длина |
193 |
20 |
193 |
208 |
203 |
Масса, кг, не более |
12 |
15,6 |
14 |
12 |
15 |
Параметры электрического питания: | |||||
- напряжение переменного тока, В |
от 100 до 240 | ||||
- частота переменного тока, Г ц |
от 49 до 52 | ||||
Условия эксплуатации: | |||||
- температура окружающей среды, оС |
от +15 до +28 | ||||
-относительная влажность, % (без конденсации) |
от |
20 до 80 (без конденсации) | |||
-атмосферное давление, кПа |
от 84 до 106,7 | ||||
Средний срок службы, лет |
10 | ||||
Средняя наработка на отказ, ч |
8760 |
