Номер по Госреестру СИ: 81627-21
81627-21 Детекторы масс-спектрометрические квадрупольные
(Acquity QDa)
Назначение средства измерений:
Детекторы масс-спектрометрические квадрупольные Acquity QDa (далее - детекторы) предназначены для измерений молекулярных масс ионов и количественного химического анализа органических жидких образцов и материалов.

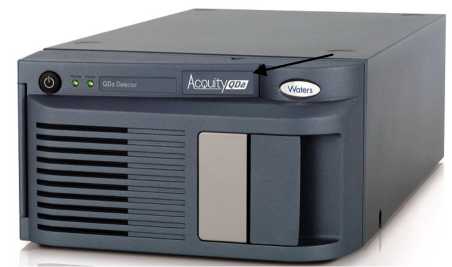

Внешний вид.
Детекторы масс-спектрометрические квадрупольные
Рисунок № 1
Общие сведения
Дата публикации - 18.05.2021
Срок свидетельства - 23.04.2026
Номер записи - 180827
ID в реестре СИ - 1387893
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Acquity QDa,
Производитель
Изготовитель - Фирма "Waters Asia Limited"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
В данном разделе посетители ресурса могут оставить и поделиться документами с другими пользователями.
Есть небольшие ограничения: документы должны быть метрологической тематки приветствуется, если это будут - методики поверки, руководства по эксплуатации, паспорта, описания типа, технические условия после загрузки, удалить и редактировать документы сможет только администратор ОЕИ Аналитика.
Бесплатный
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 1
Кол-во владельцев - 3
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Детекторы масс-спектрометрические квадрупольные (Acquity QDa)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Waters Asia Limited"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
81627-21 23.04.2026 |
Детекторы масс-спектрометрические квадрупольные, Acquity QDa Фирма "Waters Asia Limited" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
81977-21 18.06.2026 |
Хроматографы жидкостные Acquity, Acquity Фирма "Waters Asia Limited" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Отчет "Количество поверок средств измерений в ФГИС АРШИН по областям измерений" состоит из круговой и столбчатых диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок.
На круговой диаграмме показано распределение поверок средств измеренйи по следующим областямизмерений:
- БЫТОВЫЕ СЧЕТЧИКИ ВОДЫ
- ВИБРО АКУСТИЧЕСКИЕ ИЗМЕРЕНИЯ
- ИЗМЕРЕНИЯ ВРЕМЕНИ И ЧАСТОТЫ
- ИЗМЕРЕНИЯ ГЕОМЕТРИЧЕСКИХ ВЕЛИЧИН
- ИЗМЕРЕНИЯ ДАВЛЕНИЯ, ВАКУУМНЫЕ ИЗМЕРЕНИЯ
- ИЗМЕРЕНИЯ МЕХАНИЧЕСКИХ ВЕЛИЧИН
- ИЗМЕРЕНИЯ ПАРАМЕТРОВ ПОТОКА, РАСХОДА, УРОВНЯ, ОБЪЕМА ВЕЩЕСТВ
- ИЗМЕРЕНИЯ ФИЗИКО-ХИМИЧЕСКОГО СОСТАВА И СВОЙСТВ ВЕЩЕСТВ
- ИЗМЕРЕНИЯ ХАРАКТЕРИСТИК ИОНИЗИРУЮЩИХ ИЗЛУЧЕНИЙ И ЯДЕРНЫХ КОНСТАНТ
- ИЗМЕРЕНИЯ ЭЛЕКТРОТЕХНИЧЕСКИХ И МАГНИТНЫХ ВЕЛИЧИН
- ИЗМЕРИТЕЛЬНЫЕ СИСТЕМЫ (ИС) И ЭЛЕМЕНТЫ ИС
- ОПТИЧЕСКИЕ И ОПТИКО-ФИЗИЧЕСКИЕ ИЗМЕРЕНИЯ
- РАДИОЭЛЕКТРОННЫЕ ИЗМЕРЕНИЯ
- СИ БИОАНАЛИЗА
- СИ В СИСТЕМАХ СВЯЗИ
- СИ ДЛЯ НАНОИНДУСТРИИ
- СИ МЕДИЦИНСКОГО НАЗНАЧЕНИЯ
- СИ НЕРАЗРУШАЮЩЕГО КОНТРОЛЯ
- СИ ПАРАМЕТРОВ СОСТОЯНИЯ ЗЕМЛИ
- СИ СЛУЖБ ЭКОЛОГИИ
- СИ ХАРАКТЕРИСТИК СРЕДСТВ ТРАНСПОРТА
- СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ
- ТЕПЛОФИЗИЧЕСКИЕ И ТЕМПЕРАТУРНЫЕ ИЗМЕРЕНИЯ
Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по областям измерений превышает объём поверок имеющихся в АРШИН. Это связано с тем, что некоторые типы СИ входят одновременно в несколько областей измерений.
Столбчатая диаграмма демонстрирует то же распределение поверок по областям измерений, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Кто поверяет Детекторы масс-спектрометрические квадрупольные (Acquity QDa)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 2 | 1 | 1 | 0 | 2 | 1 | 1 | ||
| ООО «Поверие» (RA.RU.313216) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Детекторы масс-спектрометрические квадрупольные (Acquity QDa)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ООО «Поверие» Москва |
9000 | 9000 |
Программное обеспечение
Программное обеспечение выполняет управление прибором, сбор, обработку и хранение данных.
Идентификационные данные программного обеспечения представлены в таблице 1.
Таблица 1
|
Идентификационные данные |
Значение |
Значение |
Значение |
|
1 |
2 |
3 |
3 |
|
Идентификационное наименование ПО |
Empower |
Empower |
Empower |
|
Номер версии (идентификационный номер) ПО |
FR3 |
FR4 |
FR5 |
|
Цифровой идентификатор ПО |
1F1A4064 |
20306AA9 |
1A139F9A |
|
Алгоритм вычисления идентификатора ПО |
CRC32 |
CRC32 |
CRC32 |
Защита программного обеспечения от непреднамеренных и преднамеренных измене-
ний согласно Р 50.2.077-2014 соответствует среднему уровню.
Знак утверждения типа
Знак утверждения типананосится на титульный лист документа «Детектор масс-спектрометрический квадрупольный Acquity QDa. Обзор и руководство по техническому обслуживанию».
Сведения о методиках измерений
Сведения о методиках измерений содержатся в документе «Детектор масс-спектрометрический квадрупольный Acquity QDa. Обзор и руководство по техническому обслуживанию» раздел «Порядок выполнения хроматографических анализов».Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к детекторам масс-спектрометрических квадрупольных Acquity QDaТехническая документация фирмы-изготовителя «Waters Asia Limited».
Принцип действия прибора основан на ионизации молекул, поступающих в детектор из хроматографической системы в жидком потоке элюента и их последующего разделения по величине отношения массы к заряду (m/z) с помощью одиночного квадрупольного анализатора.
Поток элюента вместе с содержащимися в нем анализируемыми веществами (аналитами) направляется с выхода хроматографической колонки системы жидкостной хроматографии (ЖХ) или из шприцевого насоса в источник ионизации детектора Acquity QDa. Элюент подается в источник ионов через металлический капилляр, на который подается высокое напряжение, и обдувается потоком газа-носителя (азота) при температуре 600°С.
Горячий газ (азот) смешивается с элюентом и получается спрей - взвесь капель элюента. За счёт высокого напряжения на капилляре в каплях спрея происходит разделение зарядов, а высокая температура обдувающего газа ускоряет процесс испарения элюента - при этом, если молекулы аналита не испаряются вместе с элюентом, их концентрация в капле увеличивается. Капли постепенно уменьшаются в размерах до тех пор, пока в ней не останутся только ионы молекул аналита. Возможна генерация положительно заряженных ионов (положительный режим) и отрицательно заряженных ионов (отрицательный режим).
Ионы проходят через систему линз, которые фокусируют их в узкий пучок и попадают в квадруполь, где происходит их фильтрация в соответствии с соотношением m/z. Ионы, прошедшие через квадруполь, детектируются системой детектирования с фотоэлектронным умножителем. Полученный сигнал усиливается, оцифровывается и направляется на компьютеризованную рабочую станцию для обработки и анализа.
Детекторы могут быть частью хроматографов жидкостных Waters Acquity UPLC (рег.№42816-14).
Детекторы выпускаются в следующих модификациях - S (Standard) и P (Performance). Детекторы модификации P комплектуются внешним формвакуумным насосом, обеспечивающим предварительный уровень вакуума. Детекторы S оснащены диафрагменным насосом меньшей производительности, который установлен на задней панели детектора. Также в детекторах установлены входные пластины с отверстием разного диаметра в модификации P -0,2 мм, в модификации S - 0,09 мм.
Общий вид средства измерений представлен на рисунке 1.
Рисунок 1-Общий вид детекторов масс-спектрометрические квадрупольные Acquity QDa Пломбирование детекторов не предусмотрено.
Нанесение знака поверки на детекторы не предусмотрено.
Таблица 4-
|
Наименование |
Обозначение |
Количество |
|
Детекторы масс-спектрометрические в комплектации |
QDa |
1 шт. |
|
Колонка |
Acquity BEH C18 C18 1.7 мкм 2.1*50 мм |
по заказу |
|
Термостат колонки |
- |
по заказу |
|
Диафрагменный насос - для модификации детектора S |
Vacuum Pump |
1 шт. |
|
Форвакуумный насос - для модификации детектора P |
Vacuum Pump |
1 шт. |
|
Стартовый набор для подключения детектора к хроматографической системе |
Startup Kit |
1 шт. |
|
Генератор азота |
Peak Scientific |
по заказу |
|
Программное обеспечение |
Empower |
по заказу |
|
Драйвер детектора для операционной системы Microsoft Windows (установочный DVD диск) |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
009-08-17 МП |
1 экз. |
Таблица 2-Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений отношений массы к заряду m/z, а.е.м. |
от 30 до 1250 |
|
Пределы допускаемой абсолютной погрешности измерений m/z, а.е.м. |
±0,2 |
|
Чувствительность, отношение сигнал/шум (Положительный режим ионизации, запись единичного иона (SIR), интенсивность пика сульфадиметоксина m/z=311,08 Da, объем инжекции 5 мкл раствора концентрацией 500 мкг/л, колонка Acquity BEH C18 1.7 мкм 2.1*50 мм при потоке элюэнта 0,8 мл/мин) |
1000:1 |
|
Предел допускаемого относительного среднего квадратического отклонения выходного сигнала, %: | |
|
- по времени удерживания |
1,5 |
|
- по площади пика |
3,0 |
|
Разрешение, а.е.м. |
0,7 |
Таблица 3-Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
от 100 до 240 |
|
- частота переменного тока, Г ц |
от 49 до 52 |
|
Потребляемая мощность, В^А, не более |
400 |
|
Наименование характеристики |
Значение | |
|
Габаритные размеры, мм, не более: |
Модификация S |
Модификация P |
|
-высота |
216 |
216 |
|
-ширина |
374 |
374 |
|
-длина |
761 |
646 |
|
Масса, кг, не более |
34 |
29 |
|
Условия эксплуатации: | ||
|
- температура окружающей среды, оС |
от +15 до +28 | |
|
-относительная влажность, % (без конденсации) |
от 20 до 80 (без конденсации) | |
|
-атмосферное давление, кПа |
от 84 до 106,7 | |
|
Средний срок службы, лет |
10 | |
|
Средняя наработка на отказ, ч |
8760 | |
