Номер по Госреестру СИ: 82103-21
82103-21 Копёр вертикальный
(DPFest 600)
Назначение средства измерений:
Копёр вертикальный DPFest 600 (далее по тексту - копёр) предназначен для измерений энергии и силы при проведении испытаний по разрушению образцов под воздействием вертикально падающего груза.
Внешний вид.
Копёр вертикальный
Рисунок № 1
Программное обеспечение
Программное обеспечение предназначено для управления функциями копра, обработки результатов измерения в процессе работы.
ПО позволяет: выбирать методы испытаний; задавать параметры, необходимые для проведения испытаний; осуществлять стандартную обработку результатов измерений; строить таблицы и графические изображения результатов испытаний; сохранять выполненные испытания и расчёты в базе данных; формировать и распечатывать протоколы испытаний.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077 -2014.
аблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
DropTest |
Номер версии ПО |
1.0.0.0 и выше |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутсвуют.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к машинамТехническая документация LABORTECH s.r.o., Чешская Республика.
Принцип действия копра основан на измерении количества энергии, затраченной на деформацию образца единичным ударным нагружением. Энергия, затраченная на деформацию образца, определяется как разность потенциальной энергии падающего груза, поднятого на расчётную высоту, и кинетической энергии в точке после разрушения образца.
Конструктивно копёр состоит из корпуса, вертикальных колонн, падающего груза с бойком, электропривода салазок падающего груза, пульта управления и системы обработки данных, предназначенной для управления работой, проведения настройки, калибровки, задания видов испытаний и их параметров, отображения результатов измерений на дисплее и вывода данных на внешние устройства. Подъем падающего груза с бойком может осуществляется с помощью электропривода автоматически.
Падающий груз закреплен на салазках, свободно перемещающихся по колоннам при выключенном тормозном механизме.
Положение траверсы с бойком по высоте, соответствующее выбранному значению энергии, устанавливается автоматически.
Для проведения теста задается либо высота падения падающего груза, либо энергия необходимая для разрушения образца. В случае выбора энергии, компьютер автоматически высчитывает необходимую высоту поднятия падающего груза. Привод салазок поднимает падающий груз на необходимую высоту, тормоза салазок упираются в направляющие колонны, падающий груз отсоединяется от салазок и падает вниз на образец.
В комплект поставки входят четыре инструментированных бойка. Принцип работы бойков аналогичен принципу работы тензорезисторных датчиков силы и основан на преобразовании упругой деформации элемента бойка, возникающей под действием приложенной нагрузки в аналоговый электрический сигнал. Сигнал пропорционален измеряемому усилию, приложенному к телу бойка.
Копёр комплектуется термокамерой.
Наименование модификации указано на заводской табличке, расположенной на задней левой части поверхности корпуса копра. Идентификация копра осуществляется визуальным осмотром заводской таблички, отображающей информацию о производителе, модели копра и заводском номере.
Пломбирование копра вертикального DPFest 600 не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено.

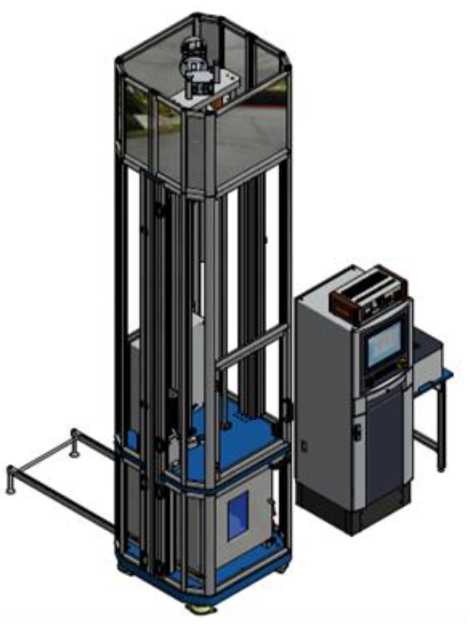

Рисунок 1 - Общий вид копра вертикального DPFest 600
Таблица 4 -
Наименование |
Обозначение |
Количество |
Копёр вертикальный DPFest 600 в составе:
|
1 шт. | |
Инструментированный боёк |
4 шт. | |
Обычный боёк |
6 шт. | |
Груза: | ||
- массой 0,250 кг |
2 шт. | |
- массой 0,500 кг |
1 шт. | |
- массой 1,000 кг |
3 шт. | |
- массой 2,000 кг |
3 шт. | |
- массой 5,000 кг |
4 шт. | |
Программное обеспечение |
DropTest |
1 шт. |
Руководство по эксплуатации |
«Руководство по эксплуатации. Копёр вертикальный DPFest 600» |
1 экз. |
Методика поверки |
МП ТИнТ 248-2019 «ГСИ. Копёр вертикальный DPFest 600. Методика поверки» |
1 экз. |
Таблица 2 - Метрологические характеристики
Диапазон задания энергии (без укорителя), Дж |
от 100 до 700 |
Диапазон задания энергии (с укорителем), Дж |
от 200 до 2000 |
Пределы допускаемой относительной погрешности отклонений измеренной энергии от заданной энергии (без ускорителя), % |
±5 |
Пределы допускаемой относительной погрешности отклонений измеренной энергии от заданной энергии (с ускорителем), % |
±5 |
П Продолжение таблицы 2
Диапазон измерений силы инструментированными бойками, кН:
|
от 1 до 10 от 2 до 20 от 2 до 20 от 1 до 10 |
Пределы допускаемой относительной погрешности измерений силы инструментированными бойками, % |
±1 |
Таблица 3 - Основные технические характеристики
Максимальное значение высоты падения каретки, мм, не менее |
2000 |
Габаритные размеры (ширинахвысотахдлина), мм, не более |
1035х4420х995 |
Масса, кг, не более |
1950 |
Параметры электрического питания:
|
230 50/60 |
Условия эксплуатации:
|
от +15 до +35 от 20 до 80 |
Средний срок службы, лет |
10 |
