Номер по Госреестру СИ: 81792-21
81792-21 Системы измерительные оптические
(OPTOLab 55 II)
Назначение средства измерений:
Системы измерительные оптические OPTOLab 55 II (далее - системы) предназначены для измерений линейных и угловых размеров образцов с надрезом для контроля годности к испытаниям на ударный изгиб на маятниковом копре.
Внешний вид.
Системы измерительные оптические
Рисунок № 1
Общие сведения
Дата публикации - 23.06.2021
Срок свидетельства -
Номер записи - 183295
ID в реестре СИ - 1390849
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, модель OPTOLab 55 II, OPTOLab 55 11,
Производитель
Изготовитель - LABORTECH s.r.o.
Страна - ЧЕШСКАЯ РЕСПУБЛИКА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Исследование "Анализ рынка поверки Приволжского федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки на востоке европейской части Российской Федерации, Приуралья и Нижней Волги.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Статистика
Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 3
Кол-во владельцев - 3
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Системы измерительные оптические (OPTOLab 55 II)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений LABORTECH s.r.o.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
80328-20 |
Копер маятниковый , LabTest CHK 450J LABORTECH s.r.o. (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
81792-21 |
Системы измерительные оптические, OPTOLab 55 II LABORTECH s.r.o. (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
82103-21 |
Копёр вертикальный, DPFest 600 LABORTECH s.r.o. (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
1 год |
Справочник содержит информацию об организациях, аккредитованных на работу в области обеспечения единства измерений. За основу справочника взят реестр аккредитованных лиц (https://pub.fsa.gov.ru/ral) Федеральной службы по аккредитации. Частота обновления справочника не реже одного раза в квартал.
Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. В таблице представлена следующая информация: Номер аттестата аккредитации, ИНН; Наименование организации; Наименование аккредитованного лица; Статус организации в реестре аккредитованных лиц ФСА; Комментарий; Адреса осуществления деятельности.
Кто поверяет Системы измерительные оптические (OPTOLab 55 II)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 4 | 4 | 0 | 0 | 4 | 4 | 0 | |||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Системы измерительные оптические (OPTOLab 55 II)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Системы оснащаются программным обеспечением (ПО).
ПО предназначено для управления системой, осуществления измерений и настроек, сбора, обработки, отображения и хранения информации, полученной в процессе проведения измерений.
ПО устанавливается при выпуске из производства с применением специального защитного USB-ключа.
ПО не разделено на метрологически незначимую и значимую части.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
OptoLab |
|
Номер версии ПО |
1.0.0.0 и выше |
|
Цифровой идентификатор ПО |
- |
Принцип действия системы основан на измерении геометрических размеров проекции (изображения) образца, расположенного на предметном столе, при помощи измерительной ПЗС-камеры.
Система конструктивно состоит из основания и расположенной на нем вертикальной стойки в виде полого цилиндра, в верхней части которой находится измерительный блок с ПЗС-камерой. В нижней части стойки встроен источник света в виде светодиодов белого цвета. Над ним расположено матовое рассеивающее стекло, на котором находится прозрачное стекло для расположения на нем образца. В цилиндре находится окно для подачи образца в зону измерений.
Вся конструкция устанавливается на горизонтальную поверхность (стол), изолированную от источников вибрации.
Система позволяет проводить измерения размеров образцов согласно действующим стандартам испытаний ГОСТ 9454-78, ISO 148. Значимость измерений обусловлена требованием соответствия размеров образцов размерам и допускам, предписанным в стандартах.
В базе данных системы содержатся размеры всех типов образцов в соответствии с действующими стандартам испытаний. Программное обеспечение позволяет вносить данные возможных новых стандартов и новых типов образцов.
Для входа в измерительное программное обеспечение предусмотрен защищенный паролем доступ администратора.
Панель управления позволяет контролировать процесс измерений, используя кнопки управления и руководствуясь окном сообщений.
В главном окне имеются две таблицы, в которых приведена вся информация о текущем измерении. Первая таблица определяет образец и содержит дату и время начала измерения. Вторая таблица состоит из измеренных параметров образца, определяемых как разность между измеряемыми величинами и их номинальными значениями. После проведения измерений заполняются данные, вычисляется отклонение и проверяется нахождение значений в пределах допуска. Результаты измерений (положительные или отрицательные) отображаются зеленым или красным цветом соответственно. Неизмеренные значения остаются с белым фоном.
Вместе с системой поставляются контрольные образцы типа «U» и типа «V» для ежедневной проверки систем.
Знак поверки наносится на корпус системы.

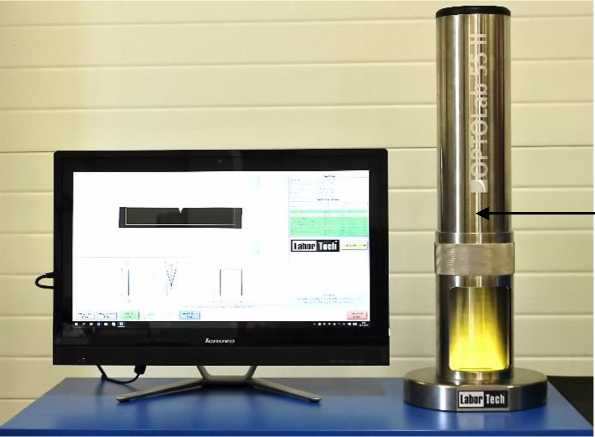

Внешний вид системы представлен на рисунке 1.
Место нанесения знака поверки
Рисунок 1 - Общий вид системы измерительной оптической OPTOLab 55 II
Пломбирование системы не предусмотрено.
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Система измерительная оптическая OPTOLab 55 II |
1 шт. | |
|
Контрольный образец тип U |
1 шт. | |
|
Контрольный образец тип V |
1 шт. | |
|
Персональный компьютер |
1 шт. | |
|
Программное обеспечение |
OptoLab |
1 шт. |
|
Руководство по эксплуатации |
«Руководство по эксплуатации. Система измерительная оптическая OPTOLab 55 II» |
1 экз. |
|
Методика поверки |
МП ТИнТ 247-2019 «ГСИ. Система измерительная оптическая OPTOLab 55 II. Методика поверки» |
1 экз. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений линейных размеров, мм |
от 0 до 70 |
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров, мм |
±0,01 |
|
Дискретность показаний линейных размеров, мм |
0,001 |
|
Диапазон измерений угловых размеров, ° |
от 0 до 100 |
|
Пределы допускаемой абсолютной погрешности измерений угловых размеров, ° |
±0,1 |
|
Дискретность показаний угловых размеров, ° |
0,001 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более - ширина |
240 |
|
- длина |
240 |
|
- высота |
704 |
|
Масса, кг, не более |
32 |
|
Электрическое питание: - напряжение переменного тока, В |
230 |
|
- частота переменного тока, Гц |
50 |
|
Потребляемая мощность, Вт, не более |
10 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +15 до +35 |
|
- относительная влажность, % |
от 20 до 80 |
|
Средний срок службы, лет |
15 |
