Сведения о средстве измерений: 81991-21 Система учета авиационного топлива при приеме из автомобильных цистерн

Номер по Госреестру СИ: 81991-21
81991-21 Система учета авиационного топлива при приеме из автомобильных цистерн
(1, 8, 3, 4, 1, 5)

Назначение средства измерений:
Система учета авиационного топлива при приеме из автомобильных цистерн предназначены для измерений объема авиационного топлива.

сертификация программного обеспечения

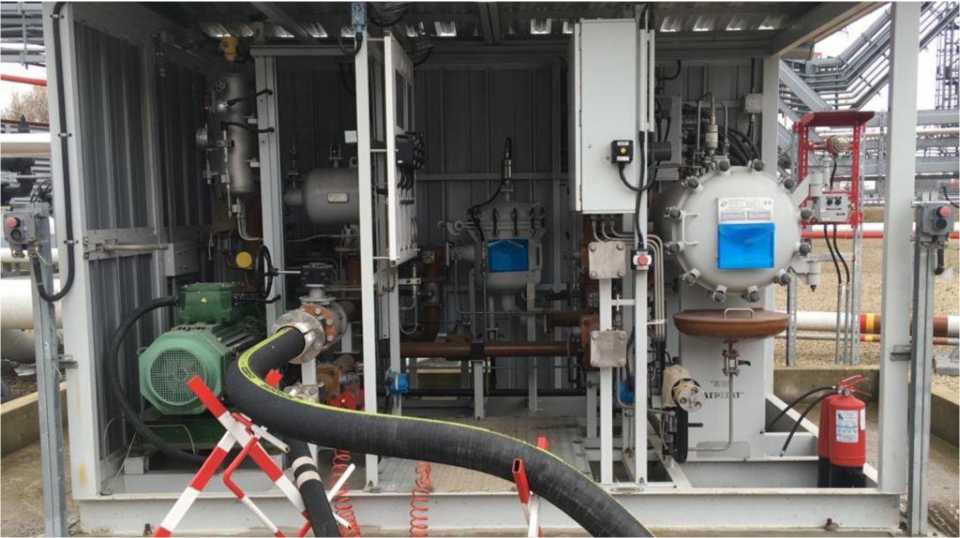

Внешний вид. Система учета авиационного топлива при приеме из автомобильных цистерн, http://oei-analitika.ru рисунок № 1
Внешний вид.
Система учета авиационного топлива при приеме из автомобильных цистерн
Рисунок № 1

Общие сведения

Дата публикации - 21.07.2021
Срок свидетельства -
Номер записи - 20.07.2021
ID в реестре СИ - 1391108
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Акционерное общество "ПРИЗ" (АО "ПРИЗ")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности - Да

Санкт-Петербург - город федерального значения, является вторым (неофициальным) хозяином России. Основан Петром 1 27 мая 1703 года. С началом Первой мировой войны - переименован в Петроград. В 1924 году - в Ленинград. 6 сентября 1991 года городу было возвращено историческое название.

Население составляет 5 131 942 человека. Единственный северный город в мире с таким количеством жителей. По численности населения в Европе Санкт-Петербург занимает 3-е место после Москвы и Лондона. Он расположен в устье Невы на побережье Финского залива, вытянувшись в юго-восточном направлении на 90 км. Площадь города составляет 1 439 км.

Это административный центр Северо-Западного федерального округа Российской Федерации, в который входят республики Коми и Карелия, Архангельская, Новгородская, Мурманская, Калининградская, Псковская, Ленинградская, Вологодская области и Ненецкий автономный округ.

Отчет "Анализ рынка поверки в Санкт-Петербурге" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Санкт-Петербург.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1059 от 2021.06.18 Об утверждении типов средств измерений

Наличие аналогов СИ: Система учета авиационного топлива при приеме из автомобильных цистерн (1, 8, 3, 4, 1, 5)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Акционерное общество "ПРИЗ" (АО "ПРИЗ")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
81991-21

Система учета авиационного топлива при приеме из автомобильных цистерн, 1, 8, 3, 4, 1, 5
Акционерное общество "ПРИЗ" (АО "ПРИЗ") (РОССИЯ г. Москва)
ОТ
МП
1 год
81992-21

Системы учета авиационного топлива при наливе в топливозаправщики аэродромные, 1, 8, 3, 4, 2, 8
Акционерное общество "ПРИЗ" (АО "ПРИЗ") (РОССИЯ г. Москва)
ОТ
МП
1 год
86137-22

Комплекс программно-технический системы управления и противоаварийной защиты топливозаправочного комплекса ООО "ТЗК Пулково", Обозначение отсутствует
Акционерное общество "ПРИЗ" (АО "ПРИЗ") (РОССИЯ г. Москва)
ОТ
МП
4 года
86843-22

Комплекс программно-технический управления и противоаварийной защиты "Системы автоматизации ПСП и СИКН" АО "АЭРО-Шереметьево", Обозначение отсутствует
Акционерное общество "ПРИЗ" (АО "ПРИЗ") (РОССИЯ г. Москва)
ОТ
МП
3 года
94528-25

Система измерений количества авиационного топлива при наливе в топливозаправщики аэродромные, Обозначение отсутствует
Акционерное общество "ПРИЗ" (АО "ПРИЗ") (РОССИЯ г. Москва)
ОТ
МП
1 год
94529-25

Система измерений количества авиационного топлива при приеме из автомобильных цистерн, Обозначение отсутствует
Акционерное общество "ПРИЗ" (АО "ПРИЗ") (РОССИЯ г. Москва)
ОТ
МП
1 год

Отчет содержит информацию о юридических лицах - владельцах средств измерений, попадающих в определенные группы СИ (более 10 тыс. групп). Группы средств измерений представляют собой устойчивые словосочетания (1-3 слова) наиболее часто встречающиеся в названиях типов СИ ФГИС АРШИН.
При выборе обратите внимание, что поле select поддерживает множественный выбор с одновременным поиском по выпадающему списку. В скобках после наименования группы СИ приводятся данные о количестве типов СИ в группе.

В сводной таблице приводится следующая информация:

  • Владелец СИ (поле необязательное для заполнения поверителями, вводится в произвольной форме)
  • наименование СИ (номер в АРШИНЕ, обозначение типа, ссылка на АРШИН)
  • наименование организации-производителя и страны производства
  • кол-во поверок
  • кол-во средств измерений (подсчитывается кол-во уникальных серийных номеров)
  • величина интервала между поверками

Стоимость 200 руб. или по подписке

Кто поверяет Система учета авиационного топлива при приеме из автомобильных цистерн (1, 8, 3, 4, 1, 5)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Система учета авиационного топлива при приеме из автомобильных цистерн (1, 8, 3, 4, 1, 5)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Программное обеспечение служит для обработки результатов измерений, ввода, отображения информации, в том числе измерительной, печати отчетов и передачи информации в систему верхнего уровня.

Влияние программного обеспечения не приводит к выходу метрологических характеристик системы учета авиационного топлива при приеме из автомобильных цистерн за пределы допускаемых значений.

Уровень защиты программного обеспечения «средний» в соответствии с        Р

50.2.077-2014.

Таблица 1- Идентификационное данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Модуль АТФ60-48

Номер версии (идентификационный номер) ПО

не ниже 1.10

Цифровой идентификатор ПО (контрольная сумма)

2b4c7216a0db613a2

31221c5c7675c2b

Алгоритм вычисления цифрового идентификатора ПО

SHA-1


Знак утверждения типа

Знак утверждения типа

наносят на маркировочную табличку методом наклейки, типографским способом на титульный лист паспорта и руководства по эксплуатации.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в документе «Масса и объем нефтепродуктов. Методика измерений массы и объема нефтепродуктов системой учета авиационного топлива при приеме из автомобильных цистерн ПГМВ.401250.126-МИ.2» № ФР.1.29.2019.35852, аттестованном ФБУ «Ростест-Москва», аттестат аккредитации № RA.RU.311703.


Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к системе учета авиационного топлива при приеме из автомобильных цистерн

Приказ Росстандарта от 07.02.2018 № 256 Об утверждении государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости (часть 2)

Измерения объема проводятся методом прямых измерений счетчиками жидкости лопастными.

В состав системы учета авиационного топлива при приеме из автомобильных цистерн входят: счетчик жидкости лопастной MKA Master 800 (регистрационный номер в Федеральном информационном фонде 54254-13); термопреобразователь сопротивления Pt100; блок сбора, обработки и передачи информации; компьютер с программным обеспечением АТФ60-48; трубопроводы с запорной арматурой; средства фильтрации.

Заводской номер указан на маркировочной табличке в виде буквенно-цифрового обозначения.

Знак поверки наносится на пломбы, установленные на счетчик жидкости лопастной MKA Master 800, в виде оттиска поверительного клейма.

Общий вид средства измерений представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

Внешний вид. Система учета авиационного топлива при приеме из автомобильных цистерн (1, 8, 3, 4, 1, 5), http://oei-analitika.ru

I

IX

Рисунок 1- Общий вид средства измерений

Знак поверки

Не выставлять на 0 во время заправки

Р и с ун о к 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки


Таблица 4 -

Наименование

Обозначение

Количество

Система учета авиационного топлива при приеме из автомобильных цистерн

-

1 шт.

Руководство по эксплуатации

ПГМВ.401250.126-РЭ.03.1

1 экз.

Паспорт

ПГМВ.401250.126 ПС3

1 экз.


Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений объёмного расхода авиационного    топлива, м3

от 3 до 78

Минимальная доза выдачи авиационного топлива, дм3

2000

Пределы допускаемой относительной погрешности измерений объема авиационного топлива, %

±0,15

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Количество измерительных линий, шт.

1

Диапазон рабочего давления на входе в систему, МПа

от 0,5 до 1,25

Условия эксплуатации:

  • - температура окружающей среды, °С;

  • - температура авиационного топлива, °С;

от -40 до +50 от -40 до +50

Условия эксплуатации блока сбора, обработки и передачи информации:

  • - температура окружающей среды, °С;

  • - относительная влажность без конденсации влаги, %, не более

  • - атмосферное давление, кПа, не более

от -5 до +30

от 5 до 95 от 84,0 до 106,7

Средний срок службы, лет, не менее

10
