Номер по Госреестру СИ: 82096-21
82096-21 Газоанализаторы стационарные
(Series 3000)
Назначение средства измерений:
Газоанализаторы стационарные Series 3000 (далее - газоанализаторы) предназначены для автоматического непрерывного контроля содержания токсичных газов и кислорода в воздухе рабочей зоны и сигнализации о превышении установленных порогов срабатывания.

Внешний вид.
Газоанализаторы стационарные
Рисунок № 1

Внешний вид.
Газоанализаторы стационарные
Рисунок № 2
Программное обеспечение
Газоанализаторы имеют встроенное, метрологически значимое программное обеспечение (ПО), предназначенное для обработки измерительной информации. Данное ПО устанавливается в газоанализаторы на заводе-изготовителе во время производственного цикла, что исключает возможность несанкционированных настроек и вмешательства, приводящих к искажению результатов измерений.
Встроенное ПО обеспечивает выполнение следующих основных функций:
-
- обработку измерительной информации;
-
- диагностику аппаратной части газоанализатора;
-
- проведение настройки газоанализатора;
-
- формирование цифрового выходного сигнала.
Таблица 1 - Идентификационные данные программного обеспечения
Наименование характеристики |
Значение |
Наименование программного обеспечения |
S3K IV Main Software |
Идентификационное наименование ПО |
1V13 |
Номер версии (идентификационный номер) ПО |
1V13 |
Цифровой идентификатор ПО |
099010 |
Алгоритм вычисления цифрового идентификатора ПО |
IV |
Уровень защиты программного обеспечения от непреднамеренных и преднамерен-
ных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014 (метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений).
Знак утверждения типа
Знак утверждения типананосится способом наклейки на торцевую поверхность корпуса газоанализатора и титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к газоанализаторам стационарным Series 3000
Приказ Федерального агентства по техническому регулированию и метрологии от «14» декабря 2018 г. № 2664 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах».
Принцип действия электрохимических сенсоров основан на эффекте возникновения разности потенциалов на электродах сенсора вследствие электрохимической реакции между молекулами измеряемого газа и электролитом.
В газоанализаторах для измерений содержания кислорода и токсичных газов используются электрохимические сенсоры, калибруемые по каждому конкретному газу.
Газоанализаторы состоят из интеллектуального датчика, терминального модуля, измерительного преобразователя и модуля индикации.
Измерительный преобразователь газоанализаторов включает встроенный микропроцессор, внутреннюю память для хранения данных калибровки и измерений, а также интерфейс пользователя, позволяющий отображать результаты о содержании определяемых газов на жидкокристаллическом дисплее.
На лицевой панели газоанализаторов расположены - локальный жидкокристаллический дисплей для отображения измеряемой концентрации, клавиатура для управления опциями. Измерительный преобразователь газоанализаторов содержит унифицированный аналоговый выход (от 4 до 20 мА) в виде 2-проводного контура. Питание газоанализаторов осуществляется от источника постоянного тока.
Газоанализаторы выпускаются в следующих модификациях Series 3000 Mk II и Series 3000 Mk III, которые отличаются степенью взрывозащиты.
Общий вид средства измерения представлен на рисунке 1.
Схема пломбирование от несанкционированного доступа на рисунке 2.

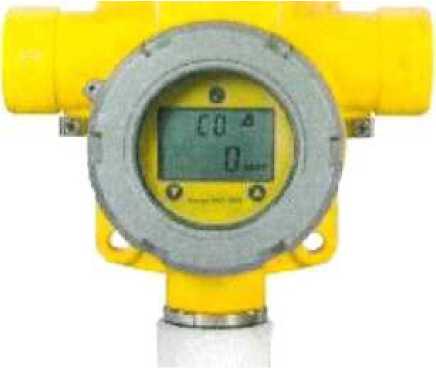

Рисунок 1 - Общий вид средства измерений

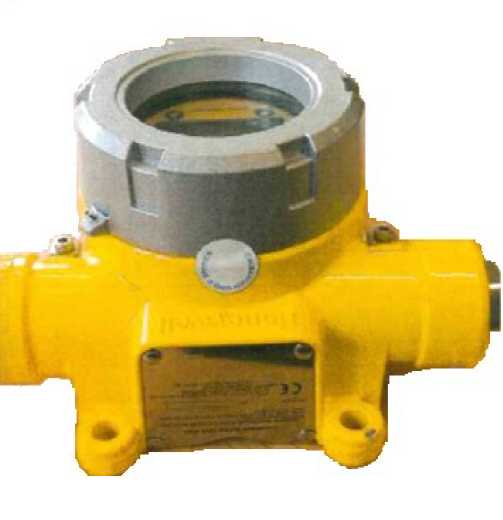

Рисунок 2 - Схема пломбировки от несанкционированного доступа
Таблица 2 - Основные метрологические характеристики газоанализаторов
Определяемый компонент |
Диапазон показаний |
Диапазон измерений, в котором нормируются характеристики погрешности |
Пределы допускаемых значений основной погрешности, %. |
Время уста-новле-ния показаний Т0,9, с не более | |
приве- денной1) |
относи тельной | ||||
Кислород (О2) |
от 0 до 25% |
от 0 до 5 % включ. |
±5 |
- |
15 |
св. 5 до 25 % включ. |
- |
±5 | |||
Оксид углерода (СО) |
от 0 до 100 млн 1 |
от 0 до 20 млн -1 включ. |
±15 |
- |
30 |
св. 20 до 100 млн-1 включ. |
- |
±15 | |||
от 0 до 200 млн 1 |
от 0 до 20 млн -1 включ. |
±15 |
- | ||
св. 20 до 200 млн -1 включ. |
- |
±15 | |||
от 0 до 300 млн 1 |
от 0 до 20 млн -1 включ. |
±15 |
- | ||
св. 20 до 300 млн -1 включ. |
- |
±15 | |||
от 0 до 500 млн 1 |
от 0 до 20 млн -1 включ. |
±15 |
- | ||
св. 20 до 500 млн -1 включ. |
- |
±15 | |||
от 0 до 1000 млн - 1 |
от 0 до 1000 млн -1 включ. |
±15 |
- | ||
Сероводород (H2S) |
от 0 до 10 млн -1 |
от 0 до 10 млн -1 включ. |
±20 |
- |
30 |
от 0 до 15 млн -1 |
от 0 до 10 млн -1 |
±20 |
- | ||
св. 10 до15 млн -1 включ. |
- |
±20 | |||
от 0 до 20 млн -1 |
от 0 до 10 млн -1 включ. |
±20 |
- |
Определяемый компонент |
Диапазон показаний |
Диапазон измерений, в котором нормируются характеристики погрешности |
Пределы допускаемых значений основной погрешности, %. |
Время уста-новле-ния показаний Т0,9, с не более | |
приве- денной1) |
относи тельной | ||||
св. 10 до 20 млн -1 включ. |
- |
±20 |
Продолжение таблицы 2.
Определяемый компонент |
Диапазон показаний |
Диапазон измерений, в котором нормируются характеристики погрешности |
Пределы допускаемых значений основной погрешности, %. |
Время уста-новле-ния показаний Т0,9, с не более | |
приве- денной1) |
относи тельной | ||||
от 0 до 50 млн 1 |
от 0 до 10 млн -1 включ. |
±20 |
- | ||
св.10 до 50 млн -1 включ. |
- |
±20 | |||
от 0 до 100 млн 1 |
от 0 до10 млн -1 включ. |
±20 |
- | ||
св. 10 до 100 млн -1 включ. |
- |
±20 | |||
от 0 до 200 млн 1 |
от 0 до 10 млн -1 включ. |
±20 |
- | ||
св. 10 до 200 млн -1 включ. |
- |
±20 | |||
от 0 до 500 млн 1 |
от 0 до 10 млн -1 включ. |
±20 |
- | ||
св. 10 до 500 млн -1 включ. |
- |
±20 | |||
Хлор (CI2) |
от 0 до 5 млн 1 |
от 0 до 1 млн -1 включ. |
±20 |
- |
60 |
св. 1 до 5 млн -1 включ. |
- |
±20 | |||
от 0 до 15 млн 1 |
от 0 до 5 млн -1 включ. |
±20 |
- | ||
св. 5 до 15 млн -1 включ. |
- |
±20 | |||
Аммиак (NH3) |
от 0 до 50 млн -1 |
от 0 до 30 млн -1 |
±20 |
- |
180 |
св. 30 до 50 млн -1 включ. |
- |
±20 | |||
от 0 до100 млн -1 |
от 0 до 30 млн -1 |
±20 |
- | ||
св. 30 до 100 млн -1 включ. |
- |
±20 | |||
от 0 до 200 млн -1 |
от 0 до 30 млн -1 включ. |
±20 |
- |
Определяемый компонент |
Диапазон показаний |
Диапазон измерений, в котором нормируются характеристики погрешности |
Пределы допускаемых значений основной погрешности, %. |
Время уста-новле-ния показаний Т0,9, с не более | |
приве- денной1) |
относи тельной | ||||
св. 30 до 200 млн -1 включ. |
- |
±20 | |||
от 0 до 500 млн 1 |
от 0 до 30 млн -1 включ. |
±20 |
- | ||
св. 30 до 500 млн -1 включ. |
- |
±20 | |||
от 0 до 1000 млн - 1 |
от 0 до 30 млн -1 включ. |
±20 |
- | ||
св. 100 до 1000 млн - 1 включ. |
- |
± 20 |
Продолжение таблицы 2.
Определяемый компонент |
Диапазон показаний |
Диапазон измерений, в котором нормируются характеристики погрешности |
Пределы допускаемых значений основной погрешности, %. |
Время уста-новле-ния показаний Т0,9, с не более | |
приве- денной1) |
относи тельной | ||||
Диоксид серы (SO2) |
от 0 до 15 млн 1 |
от 0 до 5 млн -1 включ. |
±20 |
- |
40 |
св. 5 до 15 млн -1 включ. |
- |
±20 | |||
Оксид азота (NO) |
от 0 до 100 млн 1 |
от 0 до 20 млн -1 включ. |
±20 |
- |
50 |
св. 20 до 100 млн -1 включ. |
- |
±20 | |||
Диоксид азота (NO2) |
от 0 до 10 млн 1 |
от 0 до 1 млн -1 включ. |
±20 |
- |
60 |
св. 1 до 10 млн -1 включ. |
- |
±20 | |||
от 0 до 20 млн 1 |
от 0 до 1 млн -1 включ. |
±20 |
- | ||
св. 10 до 20 млн -1 включ. |
- |
±20 | |||
от 0 до 50 млн 1 |
от 0 до 5 млн -1 включ. |
±20 |
- | ||
св. 5 до 50 млн -1 включ. |
- |
±20 | |||
Водород (H2) |
от 0 до 1000 млн - 1 |
от 0 до 1000 млн -1 включ. |
±20 |
- |
90 |
от 0 до 10000 млн -1 |
от 0 до 10000 млн -1 включ. |
±20 |
- |
Определяемый компонент |
Диапазон показаний |
Диапазон измерений, в котором нормируются характеристики погрешности |
Пределы допускаемых значений основной погрешности, %. |
Время уста-новле-ния показаний Т0,9, с не более | |
приве- денной1) |
относительной | ||||
Хлористый водород (HCL) |
от 0 до 20 млн 1 |
от 0 до 3 млн -1 включ. |
±20 |
- |
300 |
св. 3 до 20 млн -1 включ. |
- |
±20 | |||
Цианистый водород (HCN) |
от 0 до 20 млн 1 |
от 0 до 1 млн -1 включ. |
±20 |
300 | |
св. 1 до 20 млн -1 включ. |
±20 | ||||
Фтористый водород (HF) |
от 0 до 12 млн 1 |
от 0 до 1 млн -1 включ. |
±20 |
- |
250 |
св. 1 до 12 млн -1 включ. |
- |
±20 | |||
Озон (Оз) |
от 0 до 0,4 млн 1 |
от 0 до 0,1 млн -1 включ. |
±20 |
- |
300 |
св. 0,1 до 0,4 млн -1 включ. |
- |
±20 |
Продолжение таблицы 2.
Определяемый компонент |
Диапазон показаний |
Диапазон измерений, в котором нормируются характеристики погрешности |
Пределы допускаемых значений основной погрешности, %. |
Время уста-новле-ния показаний Т0,9, с не более | |
приве- денной1) |
относительной | ||||
Фосфин (PH3) |
от 0 до 1,2 млн 1 |
от 0 до 0,1 млн -1 включ. |
±20 |
- |
33 |
св. 0,1 до 1,2 млн -1 включ. |
- |
±20 | |||
Фтор (F2) |
от 0 до 4 млн 1 |
от 0 до 1 млн-1 включ. |
±20 |
- |
100 |
св. 1 до 4 млн-1 включ. |
- |
±20 | |||
Оксид этилена (C2H4O) |
от 0 до 50 млн 1 |
от 0 до 30 млн -1 включ. |
±20 |
- |
120 |
св. 30 до 50 млн -1 включ. |
- |
±20 | |||
1) Приведенная погрешность нормирована к верхнему значению диапазона измерений |
Таблица 3 - Пределы допускаемой вариации и дополнительной погрешности
Наименование характеристики |
Значение |
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от нормальной на каждые 10 °C, в долях от предела допускаемой основной погрешности для измерительного канала:
|
±0,3 ±0,4 ±0,5 ±0,6 |
Пределы допускаемой дополнительной погрешности от влияния изменения влажности окружающей среды в диапазоне от 20 до 90 %, в долях от пределов допускаемой основной погрешности |
±0,5 |
Пределы допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности |
0,5 |
Таблица 4 - Основные технические характеристики газоанализаторов
Наименование характеристики |
Значение |
Габаритные размеры (высотахширинахдлина), мм, не более: |
150х185х80 |
Масса, кг, не более |
1,5 |
Условия эксплуатации:
С сенсорами H2S, CO, O2 С сенсорами HCN; NO; SO2, HCN, HF, H2; NH3; NO2; PH3 С сенсорами О3 С сенсорами С12
|
от -55 до +60 от -45 до +50 от -45 до +35 от -35 до +55 от 90 до 110 от 20 до 90 |
Напряжение питания постоянного тока, В |
от 17 до 24 |
Продолжение таблицы 4.
Наименование характеристики |
Значение |
Токовый выходной сигнал, мА |
от 4 до 20 |
Маркировка взрывозащиты: в модификации Mk II в модификации Mk III |
1Ex d [ia IIC Ga] IIB+H2 T4 Gb, Ex t [ia IIIC Da]IIIB T135°C Db 0Ex ia IIC T4 Ga |
Степень защиты по ГОСТ 14254-15 |
IP 66 |
Время прогрева, мин, не более |
3 |
Средняя наработка на отказ, ч, не менее |
48000 |
Срок службы, лет, не менее |
10 |
