Сведения о средстве измерений: 81813-21 Преобразователи температуры и давления

Номер по Госреестру СИ: 81813-21
81813-21 Преобразователи температуры и давления
(SureSENS QPT ELITE)

Назначение средства измерений:
Преобразователи температуры и давления SureSENS QPT ELITE (далее -преобразователи) предназначены для измерений избыточного давления и температуры нефти, газа, воды и их смесей в скважинах.

сертификация программного обеспечения

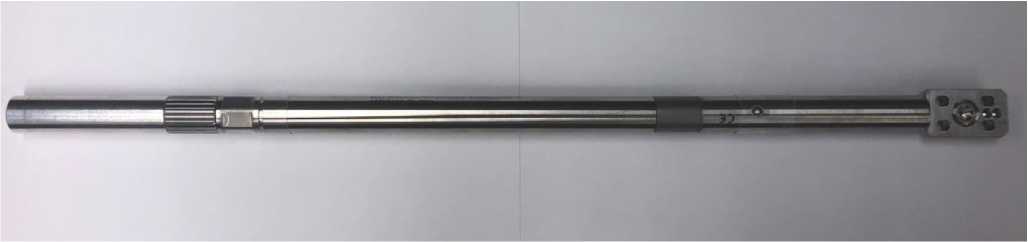

Внешний вид. Преобразователи температуры и давления, http://oei-analitika.ru рисунок № 1
Внешний вид.
Преобразователи температуры и давления
Рисунок № 1

Общие сведения

Дата публикации - 16.06.2021
Срок свидетельства - 21.05.2026
Номер записи - 183219
ID в реестре СИ - 1388764
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - Первичная поверка до ввода в эксплуатацию
Наличие периодической поверки - Нет
Методика поверки

Модификации СИ

Производитель

Изготовитель - Фирма "Baker Hughes"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Томск - город в России, административный центр одноименных области и района, расположенный на востоке Западной Сибири на берегах реки Томь. Старейший крупный образовательный, научный и инновационный центр Сибири, насчитывающий 9 университетов, 15 научно-исследовательских институтов, особую экономическую зону технико-внедренческого типа и 6 бизнес-инкубаторов.

В городе проживает 556 478 человек, в городском округе Томск - 577 253 человека. Томск, его город-спутник Северск и пригороды образуют Томскую городскую агломерацию с населением около 786 тысяч человек.

В Томске в сфере строительства, промышленности и энергетики, в добывающих отраслях действуют более 300 инновационных предприятий, из которых 200 относятся к категории инновационно активных, более 200 компаний занимаются IT-бизнесом (Элекард, компания MC-Trade, Rubius", "Студия Т", "Синтез интеллектуальных систем", "UserStory", "Zoom", ООО "Сибирские информационные системы", ООО "ИТ-Томск", ТомскСофт, ООО "Томская электронная школа", Novintech, Interweb Laboratory , ООО "Битворкс", UNIGINE Corp. и др.) Их доля в валовом региональном продукте превышает 13,5%. Ежегодный прирост стартапов и малых предприятий составляет 10-15%. Их развитие обусловлено созданием в городе научно-образовательных комплексов на базе университетов. Также в городе находится штаб-квартира KDV Group, компания входит в рейтинг 200 крупнейших частных компаний России Forbes 2016.

Финансовый рынок Томска представлен федеральными банками, среди которых Сбербанк с 42 отделениями, ВТБ с 6 отделениями, Газпромбанк с 5 отделениями и др. В городе зарегистрирован один региональный банк "Томскпромстройбанк" с основным филиалом по адресу: Томск, проспект Фрунзе, 90 и более 100 представительств банков в других регионах. В промышленности Оренбурга ведущие места принадлежат газодобывающей и газоперерабатывающей промышленности, машиностроению и металлообработке. Также развиты предприятия химической, пищевой и легкой промышленности. Оренбург является крупным железнодорожным узлом, где пересекаются линии на Самару, Орск, Уральск, Актобе и Уфу.

Отчет "Анализ рынка поверки в Томске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Томск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№805 от 2021.05.21 Об твержденнии типов средств измерений

Наличие аналогов СИ: Преобразователи температуры и давления (SureSENS QPT ELITE)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель
81813-21 Преобразователи температуры и давления (SureSENS QPT ELITE)
Фирма "Baker Hughes" (СОЕДИНЕННЫЕ ШТАТЫ )
81852-21 Термоманометры погружные КВСМ-1 (КВСМ-1)
Закрытое акционерное общество "Геоптикс" (ЗАО "Геоптикс") (РОССИЯ г. Екатеринбург)

Все средства измерений Закрытое акционерное общество "Геоптикс" (ЗАО "Геоптикс")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
41780-09
01.12.2014
Приборы скважинные, NaviTrak I, NaviTrak II, GyroTrak
Фирма "Baker Hughes" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
41781-09
01.12.2014
Приборы скважинные, MPR
Фирма "Baker Hughes" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
41782-09
01.12.2014
Приборы скважинные, CoilTrak, OnTrak, AziTrak
Фирма "Baker Hughes" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
81813-21
21.05.2026
Преобразователи температуры и давления, SureSENS QPT ELITE
Фирма "Baker Hughes" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
Первичная поверка до ввода в эксплуатацию

Отчёт “Распределение средств измерений по краям, регионам, городам” состоит из трех круговых диаграмм, интерактивной карты и сводной таблицы. Круговые диаграммы являются интерактивными, имеют функции экспорта данных и масштабирования. Сводная таблица, представленная в конце отчёта имеет функции сортировки по любой из колонок, а также поиска по любому из полей. Кроме того, в отчете реализована функция экспорта сырых данные в формате CSV для самостоятельной обработки.

Представленные в отчёте круговые диаграммы отображают информацию о доли поверок, причитающихся на тот или иной административный субъект РФ (округ, регион, город): на первой диаграмме - это распределение поверок по федеральным округам, на второй - по регионам и областям, на третьей - по городам.

Интерактивная карта представляет собой карту России с нанесенными на её маркерами, обозначающими города. В качестве справочной информации по каждому городу отображаются данные о количестве поверок, приходящихся на выбранный город, долю рынка среди всех поверок страны и количество организаций, аккредитованных на поверку в выбранном городе.

Стоимость 200 руб. или по подписке

Кто поверяет Термоманометры погружные КВСМ-1 (КВСМ-1)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Термоманометры погружные КВСМ-1 (КВСМ-1)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Программное обеспечение (далее - ПО) состоит из встроенного и внешнего ПО. Встроенное ПО является метрологически значимым и устанавливается в преобразователи на предприятии-изготовителе во время производственного цикла и осуществляет функции диагностики состояния, управления процессом измерений, преобразования, сбора, передачи, а также предоставления измерительной информации и коммуникацию с интерфейсной картой. В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция датчика исключает возможность несанкционированного влияния на ПО и измерительную информацию. Обновление ПО в процессе эксплуатации не осуществляется.

В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».

Внешнее ПО может быть 2-х исполнений: SureField Datahub и CRMS Plus. Оба исполнения ПО выполняют одинаковую функцию и являются метрологически значимыми, представляют собой программу, используемую при проверке работоспособности и функциональности преобразователей. Внешнее ПО также позволяет конвертировать данные с преобразователей в инженерные единицы.

Внешнее ПО устанавливается на ПК и позволяет программировать работу преобразователей (периодичность сбора данных и единицы измерения). Влияние внешнего ПО учтено при нормировании метрологических характеристик.

Уровень защиты внешнего программного обеспечения от непреднамеренных и преднамеренных изменений - «низкий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014, программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1

Идентификационные данные (признаки)

Значение

Встроенное

Внешнее

Идентификационное наименование ПО

SureSENS interface card firmware

SureField

Datahub

CRMS Plus

Номер версии (идентификационный номер) ПО, не ниже

1.6

6.1.5

Цифровой          идентификатор

программного обеспечения

по номеру версии


Знак утверждения типа

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

отсутствуют.


Нормативные и технические документы

Нормативные и технические документы на преобразователи температуры и давления SureSENS QPT ELITE

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;

Принцип действия преобразователей основан на преобразовании измеряемых значений избыточного давления и температуры в скважине в частотный выходной сигнал, его дальнейшей обработки при помощи интерфейсной карты, а также передачу измерительной информации на внешнее устройство сбора данных (далее - наземный модуль).

В качестве чувствительных элементов (далее - ЧЭ) используются кварцевые резонаторы.

Принцип действия преобразователей с ЧЭ в виде кварцевых резонаторв основан на том, что собственная частота колебаний резонаторов изменяется под действием измеряемых значений температуры и давления.

Преобразователи изготавливаются в герметичном металлическом корпусе цилиндрической формы с уплотнительными кольцами из эластомерного материала. По заказу преобразователи могут изготавливаться в цельносварном корпусе.

Внутри корпуса преобразователей размещены: два кварцевых резонатора, кварцевый генератор, являющийся гетеродином, с помощью которого происходит измерение и преобразование сигнала от ЧЭ в цифровой код, встроенный микропроцессор, предназначенный для вывода измерительной информации в цифровом виде на интерфейсную карту с помощью кабеля, подключенную к наземному модулю сбора информации.

Питание преобразователей осуществляется от наземного модуля через двухжильный кабель. Также наземный модуль выполняет функции вывода информации о настройках преобразователя на интерфейсную карту и передачу измеренной информации на ПК. Одновременно к одному наземному модулю возможно подключить до 8 преобразователей.

Фотография общего вида преобразователей приведена на рисунке 1.

Внешний вид. Термоманометры погружные КВСМ-1 (КВСМ-1), http://oei-analitika.ru

Рисунок 1 - Общий вид преобразователей

Пломбирование преобразователей не предусмотрено.


Комплект поставки преобразователей приведен в таблице 4.

Таблица 4 -

Наименование

Обозначение

Кол-во

Примечание

Преобразователь температуры и давления

SureSENS QPT ELITE

1 шт.

Интерфейсная карта

-

1 шт.

Наземный модуль связи

-

1 шт.

в соответствии с заказом

Методика поверки

МП 202-04-2020

1 экз.

Руководство по эксплуатации

10.16.20.000 РЭ

1 экз.

Паспорт

10.16.20.01 ПС

1 экз.


Основные метрологические и технические характеристики преобразователей приведены в таблицах 2 и 3.

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений избыточного давления, МПа

от 1,38 до 68,95

Пределы допускаемой приведенной погрешности измерений избыточного давления при выпуске из производства, % (от диапазона измерений)

±0,015

Пределы допускаемой приведенной погрешности измерений избыточного давления при эксплуатации, % (от диапазона измерений)

±(0,015+0,02^*)

Цена единицы младшего разряда давления, МПа

0,0001

Диапазон измерений температуры, °С

от +25 до +150

Пределы допускаемой абсолютной погрешности измерений температуры при выпуске из производства, °С

±0,15

Наименование характеристики

Значение

Пределы допускаемой абсолютной погрешности измерений температуры при эксплуатации, °С

±(0,15+0,01-n*)

Цена единицы младшего разряда температуры, °С

0,0001

Примечание:

* - n - количество полных лет эксплуатации преобразователей с даты проведения первичной поверки

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Длина корпуса преобразователя, мм, не более

670

Диаметр корпуса преобразователя, мм, не более

20

Масса, кг, не более

3

Номинальное напряжение питания постоянного электрического тока, В

12

Рабочие условия эксплуатации:

- температура окружающей среды, °С

от +25 до +150

Средняя наработка на отказ, ч, не менее

400000

Назначенный срок службы, лет

15
