Назначение средства измерений:
Датчики силоизмерительные тензорезисторные серии CL (далее - датчики силы) предназначены для преобразования статических и изменяющихся усилий в измеряемую физическую величину, пропорционально измеряемому усилию под воздействием силы сжатия.
Внешний вид.
Датчики силоизмерительные тензорезисторные
Рисунок № 1
Внешний вид.
Датчики силоизмерительные тензорезисторные
Рисунок № 2
Внешний вид.
Датчики силоизмерительные тензорезисторные
Рисунок № 3
Внешний вид.
Датчики силоизмерительные тензорезисторные
Рисунок № 4
Внешний вид.
Датчики силоизмерительные тензорезисторные
Рисунок № 5
Внешний вид.
Датчики силоизмерительные тензорезисторные
Рисунок № 6
Внешний вид.
Датчики силоизмерительные тензорезисторные
Рисунок № 7
Внешний вид.
Датчики силоизмерительные тензорезисторные
Рисунок № 8
Внешний вид.
Датчики силоизмерительные тензорезисторные
Рисунок № 9
Внешний вид.
Датчики силоизмерительные тензорезисторные
Рисунок № 10
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится на титульные листы эксплуатационных документов типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 1.3 паспорта на датчик силы.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам силоизмерительным тензорезисторным серии CLПриказ Росстандарта № 2498 от 22.10.2019 г. «Об утверждении государственной поверочной схемы для средств измерений силы».
Принцип действия датчиков силы основан на преобразовании упругой деформации элемента, возникающей под действием приложенной нагрузки в аналоговый электрический сигнал, пропорционально измеряемому усилию под действием силы сжатия.
Конструктивно датчики силы выполнены в корпусе цилиндрической формы. Основным узлом датчика силы является упругий элемент, расположенный в корпусе и составляющий с ним единую деталь. На поверхность упругого измерительного элемента наклеены тензорезисторы, соединенные в мостовую электрическую цепь. Электрическая схема содержит элементы компенсации температурных воздействий на выходной сигнал.
Электрическое подсоединение к измерительным усилителям осуществляется через унифицированные электрические разъемы.
Конструкция корпуса датчиков силы обеспечивает ограничение доступа к определенным частям в целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений.
На маркировочной табличке датчика, которая крепится на корпусе датчика указывается:
-
- тип;
-
- верхний предел измерений (ВПИ);
-
- номинальный выходной сигнал при ВПИ;
-
- заводской номер;
-
- предприятие-изготовитель.
Структура обозначения датчиков силы: CL[X]-[N][E], CL - серия по каталогу производителя, X- исполнение датчика силы по каталогу производителя:
A - миниатюрные, в герметичном корпусе;
G - низкопрофильные, в герметичном корпусе;
P - колонного типа;
U - заполненные инертным газом;
M - прецизионные, заполненные инертным газом;
J - прецизионные;
F - низкопрофильные, с плоской нагрузочной площадкой;
R - высокотемпературные;
C - с центральным отверстием, колонного типа;
L - для испытаний бетонных образцов;
H - для испытаний высокопрочных бетонных образцов.
N - верхний предел измерения, кН или МН (например, 5KN или 1MN); E - обозначение по каталогу производителя A, B или AH.
Знак поверки наносится на свидетельство о поверке.

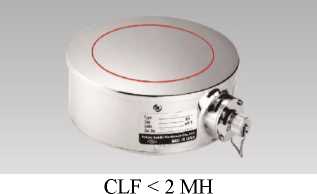

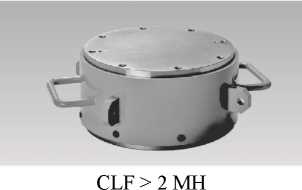

Общие виды типов датчиков силы приведены на рисунке 1.
9 к
(Г

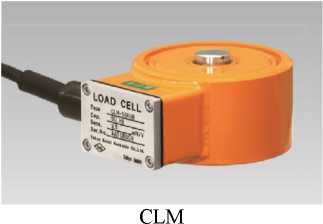

CLC
CLL
CLH
Рисунок 1 - Общие виды датчиков силы
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
Тип |
Нижний предел измерений, % от ВПИ |
Верхний предел измерений, кН |
Пределы допускаемой относительной погрешности измерений силы, % |
CLA |
1; 2; 5; 10; 20 |
± 0,2*; ± 0,5*; ± 1* | |
CLG |
10; 20; 50;100; 200 |
± 0,3*; ± 0,5*; ± 1* | |
CLP |
10; 20; 30; 50; 100; 200; 300; 500; 1000 |
± 0,2*; ± 0,5*; ± 1* | |
2000; 3000; 5000 |
± 0,24*; ± 0,5*; ± 1* | ||
CLU |
10 |
10; 20; 50; 100; 200; 500; 1000 |
± 0,2*; ± 0,5*; ± 1* |
CLM |
10; 20; 50; 100; 200; 500 |
± 0,15*; ± 0,3*; ± 0,5* | |
CLJ |
5; 10; 20; 30; 50; 100; 200; 300; 500; 1000 |
± 0,15*; ± 0,3*; ± 0,5* | |
2000; 3000; 5000 |
± 0,24*; ± 0,5* | ||
CLF |
500;1000; 1500; 2000; 3000; 5000 |
± 0,5*; ± 1*; ± 2* | |
CLR |
1; 2; 5; 10; 20; 50; 100; 200 |
± 1*; ± 2* | |
CLC |
10 |
50; 100; 200; 300; 500; 1000; 2000; 3000; 5000 |
± 1*; ± 2* |
CLL |
500; 750; 1000 |
± 0,5*; ± 1*; ± 2* | |
CLH |
1000; 1500; 2000 |
± 0,5*; ± 1*; ± 2* | |
* Указаны в паспорте на датчик силы |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение | ||||||||||
Тип |
CLA |
CLG |
CLP |
CLU |
CLM |
CLJ |
CLF |
CLR |
CLC |
CLL |
CLH |
Значение выходного сигнала при ВПИ, мВ/В |
от 1 до 5 | ||||||||||
Напряжение питания, В, не более |
15 |
15 |
20 |
20 |
20 |
15 |
20 |
20 |
20 |
20 |
20 |
Номинальное входное и выходное сопротивление, Ом |
350 | ||||||||||
Габаритные размеры без выступающих частей, мм, не более
|
54 33 |
127 50 |
200 345 |
170 190 |
187 110 |
290 580 |
320 135 |
127 46 |
265 320 |
220 155 |
220 155 |
Масса, кг, не более |
0,42 |
4,2 |
77 |
16,5 |
20 |
192 |
73 |
4 |
78 |
24 |
28,6 |
Условия эксплуатации: - температура окружающей среды, °С -относительная влажность, %, не более |
от +15 до +25 80 |
