Принцип действия машины заключается в автоматическом задании силы (нагрузки) грузами, входящими в комплект машины, или двигателем, на испытуемый образец прямым или рычажным способом нагружения.

Машина представляет собой измерительную установку, которая, в зависимости от вида испытаний, может автоматически задавать силу (нагрузку) на образце, содержать канал измерения статического удлинения и канал задания температуры на испытуемом образце.

Машина состоит из рамы (с нижней подвижной тягой-траверсой, соединенной с электродвигателем), захватов со штангами, нагружающего устройства рычажного типа, дополнительного комплекта для прямого нагружения, электронных плат питания и блока управления (контроллера). Приложение нагрузки задаётся при помощи грузов, вес которых прикладывается к длинному плечу рычага (при рычажном нагружении), непосредственно к образцу (при прямом нагружении) через подвес или при помощи двигателя. При прямом нагружении рычаг жёстко фиксируется специальной оснасткой. При нагружении двигателем правое длинное плечо фиксируется болтами к основанию рамы, при этом измерение нагрузки осуществляется при помощи датчика тензорезисторного силоизмерительного, закрепленного между длинным плечём рычага и подвесом. Номинальный предел измерения датчиков может быть 1.11 кН, 2.22 кН и 4,45 кН. Машины могут быть объединены в комплекс из двух машин -основной и дополнительной. Контроллер (блок управления), установленный на основной машине, может одновременно управлять двумя машинами. При этом поверка машин осуществляется поочередно, как если бы это были две машины в отдельности. В зависимости от модификации, машины могут иметь блок управления классического типа или модульного. Блок управления классического типа крепится на правой направляющей колонне с лицевой стороны рабочей зоны основной испытательной машины и позволяет управлять нагружением образца, как основной испытательной машины, так и дополнительной. Блок модульного типа встраивается в основание каждой испытательной машины.

Канал измерения статического удлинения включает в себя усредняющий экстензометр, закрепляемый на образце и регистрирующий изменение его линейных размеров. Экстензометр состоит из рамки и преобразователей перемещений в количестве двух штук. В зависимости от поставки, экстензометр может комплектоваться следующими преобразователями перемещения: МТ 2571, МТ 1271, ST 1278, ST 3078, LVDT GT2500 или LVDT GT5000. Экстензометр крепится непосредственно на образце с помощью сменных вставок. Принцип действия экстензометра основан на преобразовании перемещения щупа преобразователя перемещения, вызванного удлинением испытуемого образца относительно базовой длины, в электрический сигнал, пропорциональный деформации, который передается на контроллер WINCCS.

Для измерения температуры на испытуемом образце (канал измерения температуры) и управления нагревом печи контроллер WinCCS использует вторичный преобразователь термоэлектрический серии VIR 990097 (далее по тексту - ВТП). ВТП предназначен для измерений стандартизированных аналоговых сигналов от первичных термопреобразователей сопротивления (или термопар) в цифровой сигнал для последующего отображения на дисплее контроллера WinCCS, а также для формирования управляющих сигналов контроллера WinCCS. Принцип действия ВТП основан на преобразовании аналогового постоянного напряжения получаемого от термопар (ТП) и термопреобразователей сопротивления (ТС) в цифровой код для передачи данных в контроллер WinCCS. Диапазон измерения температур составляет от плюс 50°С до плюс 1200°С (в зависимости от температурного диапазона печи). Контроллер WinCCS позволяет осуществлять выбор типа термопары, подключаемой к ВТП, вводить калибровочные поправки для каждой термопары или партии термопар для повышения точности измерения температуры.

При проведении измерений, испытываемый образец закрепляют в захватах в рабочей зоне. Воздействие постоянной силы (нагрузки) на образец вызывает его линейную деформацию, регистрируемую экстензометром. При испытаниях на длительную прочность определяется время до разрушения образца при заданном напряжении под действием постоянной растягивающей нагрузки при постоянной температуре. При испытаниях на ползучесть определяется деформация (ползучесть) во времени под воздействием постоянного напряжения. Для проведения испытаний на ползучесть и длительную прочность при повышенных температурах машины комплектуются муфельной печью, которая крепится на силовой раме машины. Испытание на релаксацию напряжения является более сложной разновидностью испытания на ползучесть, только при этом остается постоянным значение деформации.

Машины выпускаются в шести модификациях: 2320, 2330, 2410, 2430, 2510, 2350. Модификации машин отличаются диапазонами создаваемых нагрузок, принципом нагружения (двигатель или путем приложения грузов), соотношением плеч рычага, наличием/отсутствием датчика силоизмертельного тензорезисторного, наличием муфельной печи, массой и габаритными размерами. В зависимости от модификации используются следующие соотношения плеч рычага:

20:1, 10:1, 5:1; 3:1 (модификация 2320);

20:1, 16:1, 10:1, 5:1, 3:1 (модификация 2330);

30:1; 20:1, 3:1 (модификация 2410);

30:1, 20:1, 3:1 (модификация 2430);

50:1, 5:1 (модификация 2510);

20:1, 16:1, 10:1, 5:1, 3:1 (модификация 2350).

Машины имеют обозначение 2ххх Т- (М), где:

2ххх - модификация машины:

«2410», «2510» - модификация машины для испытаний на ползучесть, длительную прочность и релаксацию ATS серии 2000 с зоной рычажного нагружения;

«2320», «2430», «2350» - модификация машины для испытаний на ползучесть, длительную прочность и релаксацию ATS серии 2000 с зоной прямого и рычажного нагружения;

«2330» - модификация машины для испытаний на ползучесть, длительную прочность и релаксацию ATS серии 2000 с зоной прямого и рычажного нагружения, для исполнений «MM», «MS», «CCM» и «CCS». Для исполнений «SRMM», «SRMS», «SRCM» и «SRCS» только зона рычажного нагружения.

Т - исполнение машины:

«MM» - основная испытательная машина с контроллером WinCCS модульного типа (для модификаций, 2320, 2330, 2410, 2430, 2510, 2350);

«MS» - дополнительная испытательная машина с контроллером WinCCS модульного типа (для модификаций, 2320, 2330, 2410, 2430, 2510, 2350);

«CCM» - основная испытательная машина с контроллером WinCCS классического типа (для модификаций, 2330, 2410, 2430, 2510, 2350);

«CCS» - дополнительная испытательная машина с контроллером WinCCS классического типа (для модификаций, 2330, 2410, 2430, 2510, 2350);

«SRCM» - основная испытательная машина с контроллером WinCCS классического типа с тензометрическим силоизмерительным датчиком (для модификаций 2320, 2330);

«SRCS»  - дополнительная испытательная машина с контроллером WinCCS

классического типа с тензометрическим силоизмерительным датчиком (для модификаций 2320, 2330).

«SRMM» - основная испытательная машина с контроллером WinCCS модульного типа с тензометрическим силоизмерительным датчиком (для модификаций 2320, 2330, 2410, 2430, 2510, 2350);

«SRMS» - дополнительная испытательная машина с контроллером WinCCS модульного типа с тензометрическим силоизмерительным датчиком (для модификаций 2320, 2330, 2410, 2430, 2510, 2350).

М - обозначение класса точности машины (при наличии обозначения «1» - класс точности 1, при отсутствии обозначения - класс точности 0.5).

Рисунок 1 - Общий вид машины для испытаний на ползучесть, длительную прочность и релаксацию ATS серии 2000 модификации 2320 MM

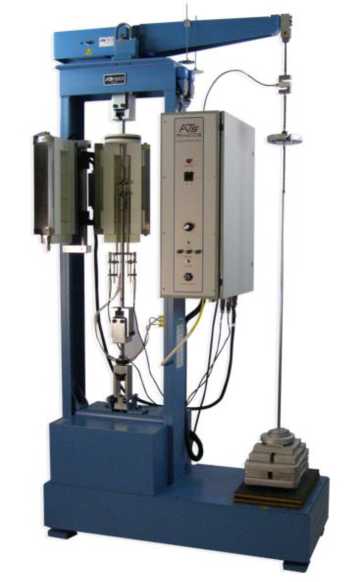

Рисунок 2 - Общий вид машины для испытаний на ползучесть, длительную прочность и релаксацию ATS серии 2000 модификации 2330 ССМ

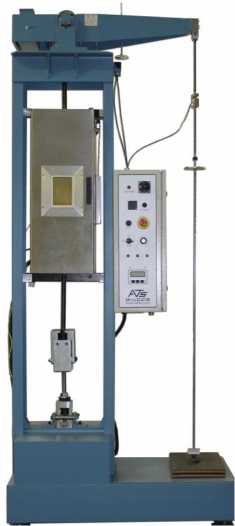

Рисунок 3 - Общий вид машины для испытаний на ползучесть, длительную прочность и релаксацию ATS серии 2000 модификации 2330 ММ

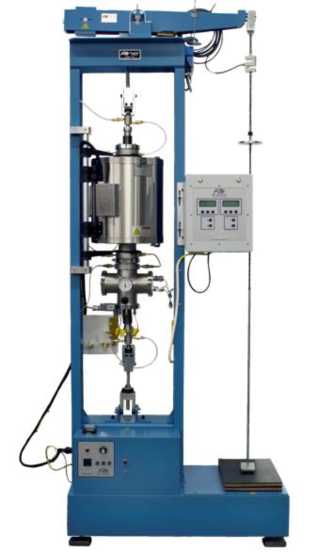

Рисунок 5 - Общий вид машины для испытаний на ползучесть, длительную прочность и релаксацию ATS серии 2000 модификации 2330 SRCM

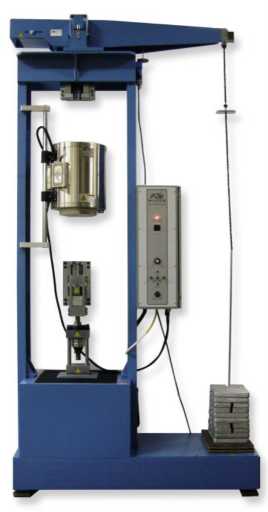

Рисунок 4 - Общий вид машин для испытаний на ползучесть, длительную прочность и релаксацию ATS серии 2000 модификаций 2350 ССМ и 2350 CCS

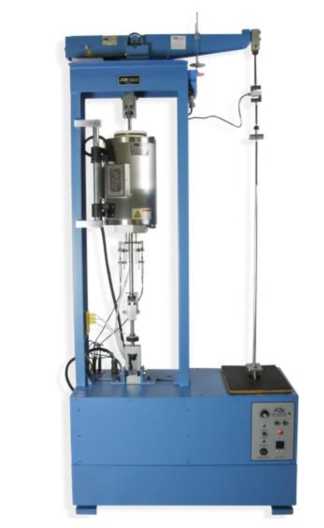

Рисунок 6 - Общий вид машины для испытаний на ползучесть, длительную прочность и релаксацию ATS серии 2000 модификации 2410 ММ

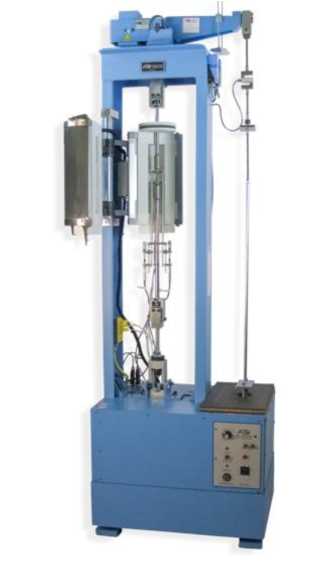

Рисунок 7 - Общий вид машины для испытаний на ползучесть, длительную прочность и релаксацию ATS серии 2000 модификации 2430 ССМ

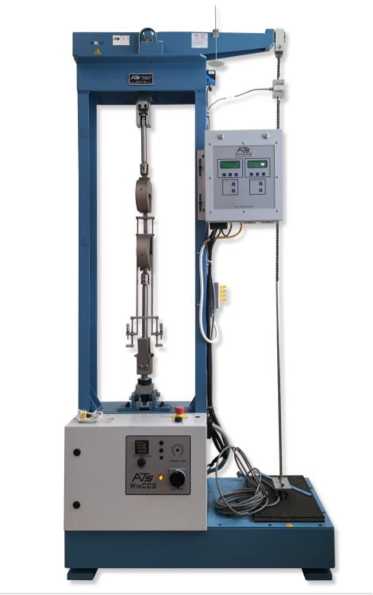

Рисунок 8 - Общий вид машины для испытаний на ползучесть, длительную прочность и релаксацию ATS серии 2000 модификации 2510 ММ

Рисунок 9 - Общий вид машины для испытаний на ползучесть, длительную прочность и релаксацию ATS серии 2000 модификаций 2330 SRCM и 2330 SRCS

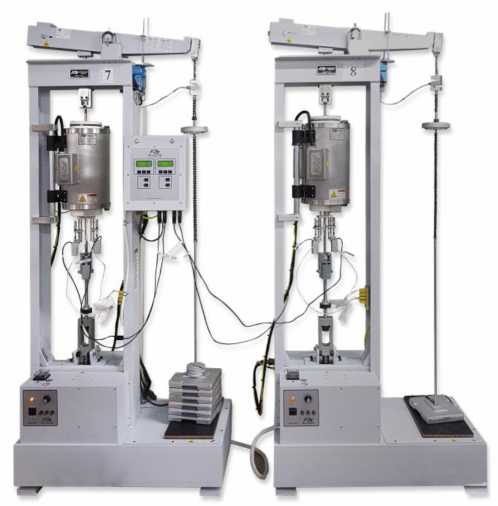

Рисунок 10 - Общий вид машины для испытаний на ползучесть, длительную прочность и релаксацию ATS серии 2000 модификации 2330 CCM и 2330 CCS (исполнение в сером цвете)

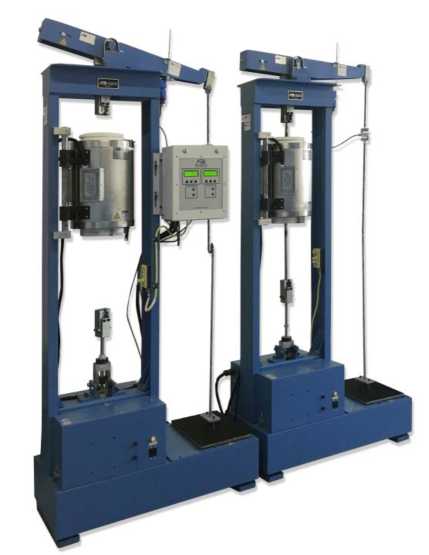

Рисунок 11 - Общий вид машины для испытаний на ползучесть, длительную прочность и релаксацию ATS серии 2000 модификаций 2350 ССМ и 2350 CCS

Пломбирование машин для испытаний на ползучесть, длительную прочность и релаксацию ATS серии 2000 не предусмотрено.

Таблица 4 -

Таблица 2 - Метрологические характеристики для машин класса точности 0.5.

Продолжение таблицы 2.

Продолжение таблицы 3

П Продолжение таблицы 4.

Таблица 5 - Основные технические характеристики.
