Номер по Госреестру СИ: 81930-21
81930-21 Анализатор качества воды
(scan)
Назначение средства измерений:
Анализаторы качества воды scan (далее - анализаторы) предназначены для измерений температуры, мутности, цветности (по хром-кобальтовой шкале), массовой концентрации растворенного в воде кислорода, рН, окислительно-восстановительного потенциала (далее - ОВП), массовой концентрации общего органического углерода (далее - ООУ), массовой концентрации ионов аммония, массовой концентрации свободного и общего остаточного хлора, удельной электрической проводимости (далее - УЭП), химического потребления кислорода (далее - ХПК), биологического потребления кислорода (далее -БПК), массовой концентрации нитритов и нитратов.
Внешний вид.
Анализатор качества воды
Рисунок № 1
Внешний вид.
Анализатор качества воды
Рисунок № 2
Внешний вид.
Анализатор качества воды
Рисунок № 3
Внешний вид.
Анализатор качества воды
Рисунок № 4
Внешний вид.
Анализатор качества воды
Рисунок № 5
Внешний вид.
Анализатор качества воды
Рисунок № 6
Внешний вид.
Анализатор качества воды
Рисунок № 7
Внешний вид.
Анализатор качества воды
Рисунок № 8
Внешний вид.
Анализатор качества воды
Рисунок № 9
Внешний вид.
Анализатор качества воды
Рисунок № 10
Общие сведения
Дата публикации - 06.06.2021
Срок свидетельства - 28.05.2026
Номер записи - 181056
ID в реестре СИ - 1388363
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, scan,
Производитель
Изготовитель - Фирма "s::can GmbH"
Страна - АВСТРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 27
Выдано извещений - 0
Кол-во периодических поверок - 9
Кол-во средств измерений - 7
Кол-во владельцев - 4
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Анализатор качества воды (scan)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
81930-21 Анализатор качества воды (scan) Фирма "s::can GmbH" (АВСТРИЯ ) |
28667-10 Комплексы автоматические контрольно-аналитические (УНИТОК-1) ООО НВЦ "УНИТОК" (РОССИЯ г.Екатеринбург) |
|
81930-21 Анализатор качества воды (scan) Фирма "s::can GmbH" (АВСТРИЯ ) |
88810-23 Анализаторы жидкости (ФОТОНИК) Общество с ограниченной ответственностью "ТОС Технологии" (ООО "ТОС Технологии") (РОССИЯ г. Москва) |
Кто поверяет Анализаторы жидкости (ФОТОНИК)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 17 | 8 | 9 | 0 | 8 | 8 | 0 | ||
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 10 | 10 | 0 | 0 | 8 | 8 | 0 |
Стоимость поверки Анализаторы жидкости (ФОТОНИК)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Терминал управления con lyte имеет встроенное программное обеспечение, обеспечивающее управление анализаторами, хранение и передачу информации.
Терминал управления con cube имеет встроенное программное обеспечение на базе ядра Linux (включающее) 3 пакета:
-
- Moni tool - для калибровки анализаторов, проведения измерений;
-
- Vali tool -для хранения результатов измерений, проверки достоверности данных и очистки от измерительного шума;
-
- Ana tool - ПО для формирования и управления аварийными и предупредительными сигналами о наступлении нештатных ситуаций.
Терминал управления con nect имеет встроенное программное обеспечение, обеспечивающее соединения несколько анализаторов в единую сеть.
Защита ПО от преднамеренных и непреднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Влияние программного обеспечения на метрологические характеристики анализаторов учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные (признаки) метрологически значимой части ПО.
|
Идентификационные данные (признаки) |
Значение |
|
con lyte | |
|
Идентификационное наименование ПО |
con-lyteD-320 firmware |
|
Номер версии (идентификационный номер) ПО, не ниже |
V7.10B3 |
|
con cube | |
|
Идентификационное наименование ПО |
Moni tool Vali tool Ana tool |
|
Номер версии (идентификационный номер) ПО, не ниже |
2.4 |
|
con nect | |
|
Идентификационное наименование ПО |
Con nect firmware |
|
Номер версии (идентификационный номер) ПО, не ниже |
V.1 |
Знак утверждения типа
Знак утверждения типананосится на стенд с помощью наклейки, как показано на рис.1, и на титульный лист руководств по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в «Анализаторы качества воды scan. Руководство по эксплуатации» Раздел 1.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам качества воды scanПостановление Правительства РФ от 16 ноября 2020 года N 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
Принцип действия канала измерения температуры основан на преобразовании электрического сигнала, поступающего в электронный блок от первичного преобразователя, сопротивление которого изменяется при изменении температуры воды, пропорционально измеряемой температуре.
Принцип действия канала измерения УЭП основан на измерении сопротивления между электродами в первичном преобразователе (кондуктометрическом датчике).
Принцип действия канала измерения рН, ОВП, массовой концентрации ионов аммония, массовой концентрации свободного (HClO + ClO- + Cl2) и общего остаточного (Cl2+HClO+ClO-+NH3-Cln+R-NH2-Cln) хлора основан на потенциометрическом методе.
Принцип действия канала измерения мутности и цветности, массовой концентрации общего органического углерода, массовой концентрации нитритов и нитратов, ХПК и БПК основан на фотометрическом методе.
Принцип действия канала измерения массовой концентрации растворенного в воде кислорода основан на оптическом методе.
Конструктивно анализаторы состоят из вторичного преобразователя (терминал управления) и первичных преобразователей, которые крепятся на системную панель. Кор
пус анализаторов выполнен из металла и пластика, все конструктивные элементы, подвергающиеся воздействию воды, являются устойчивыми к коррозии.
Комплектация анализаторов определяется заказчиком, и может быть состоять из любой вариации преобразователей (наличие вторичного преобразователя con cube является обязательным).
Первичные преобразователи имеют следующие модификации:
-
- chlori lyser предназначен для измерений массовой концентрации общего остаточного и свободного остаточного хлора;
-
- рН lyser/ redo lyser (pro) предназначен для измерений рН (от 0 до 14 рН), температуры, ОВП;
-
- рН lyser redo lyser (eco) предназначен для измерений рН (от 0 до 12 рН), температуры, ОВП;
- condu lyser предназначен для измерений температуры, УЭП;
- i scan предназначен для измерений мутности, цветности, ООУ;
- spectro lyser предназначен для измерений мутности, цветности, ООУ, нитритов, нитратов, ХПК, БПК;
- soli lyser предназначен для измерений ООУ, температуры;
-
- oxilyser предназначен для измерений массовой концентрации растворенного в воде кислорода, температуры;
-
- ammo lyser предназначен для измерений массовой концентрации растворенного в воде аммония, температуры.
Общий вид анализаторов, первичных и вторичных преобразователей и схема пломбировки от несанкционированного доступа представлены на рисунках 1 - 12.
Нанесение знака поверки на анализаторы непредусмотрено.
Знак поверки наносится на свидетельство о поверке в случае его оформления.
Место нане-
сения знака
утверждения
типа
I_______

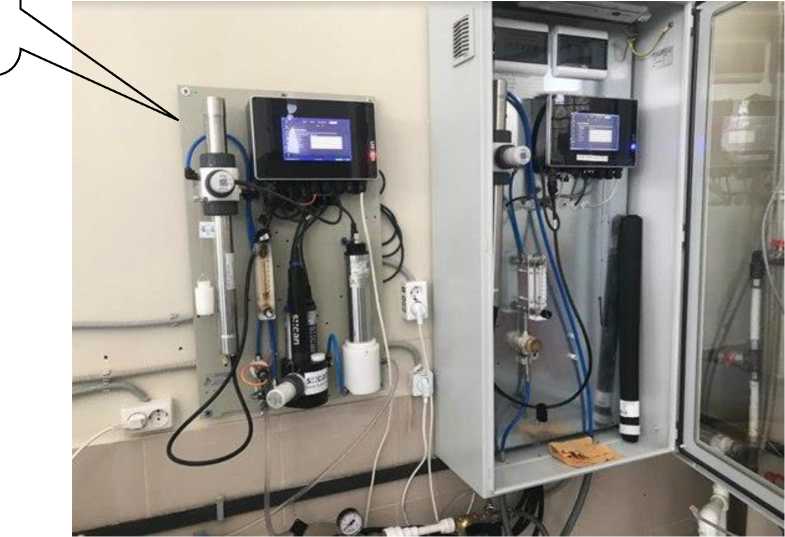

Рисунок 1 - общий вид анализаторов и обозначение места нанесения знака утверждения типа
С \
Место
нанесения пломбы

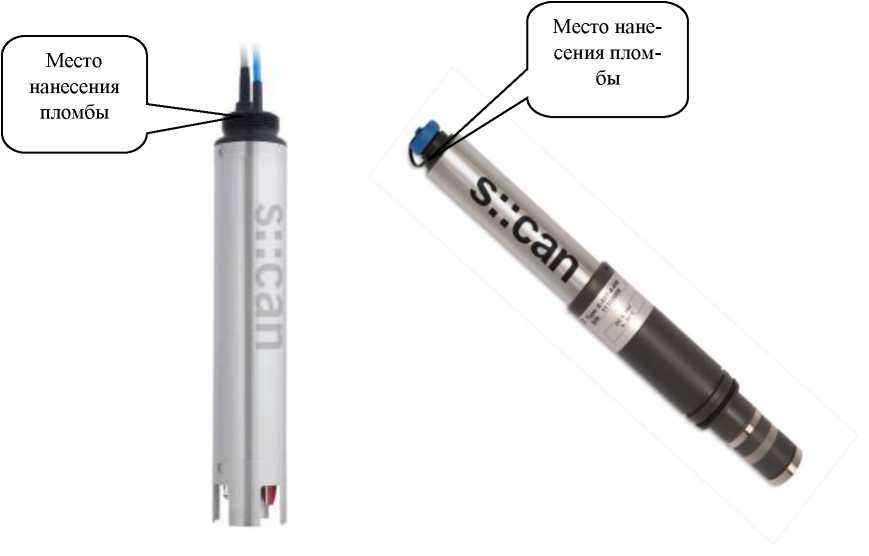

Рисунок 2 - общий вид первичного преобразователя condu lyser и схема пломбировки от несанкционированного доступа
Рисунок 3 - общий вид первичного преобразователя i scan и схема пломбировки от несанкционированного доступа

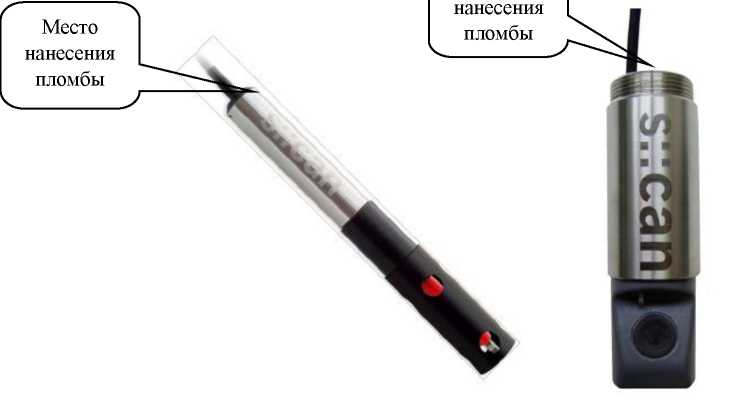

Рисунок 4 - общий вид первичного преобразователя soli lyser и схема пломбировки от несанкционированного доступа
Место

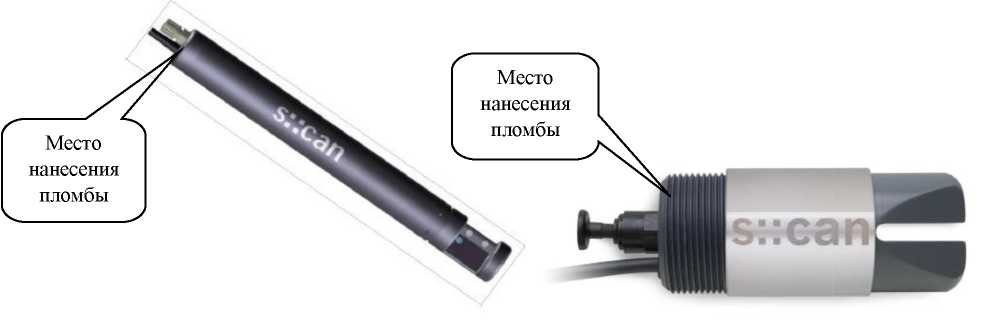

Рисунок 5 - общий вид первичного преобразователя pH::lyser / redo lyser (pro); pH::lyser / redo lyser (eco) и схема пломбировки от несанкционированного доступа

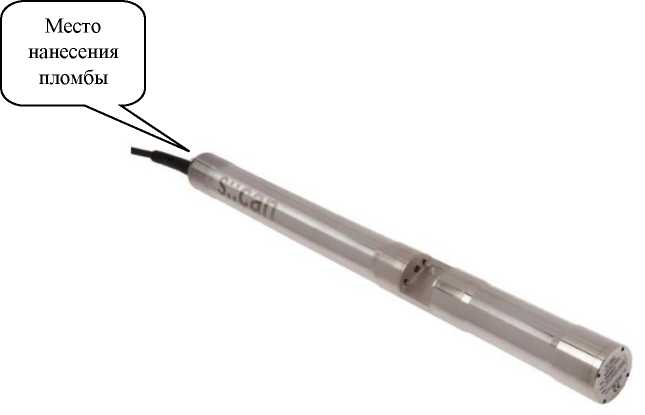

Рисунок 6 - общий вид первичного преобразователя oxi lyser и схема пломбировки от несанкционированного доступа
Рисунок 7 - общий вид первичного преобразователя ammo lyser и схема пломбировки
Рисунок 8 - общий вид первичного преобразователя chlori lyser и схема пломбировки
от несанкционированного доступа от несанкционированного доступа

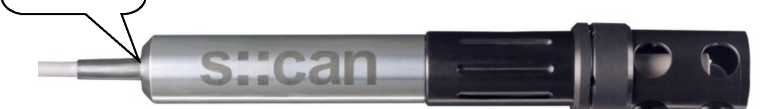

Рисунок 9 - общий вид первичного преобразователя spectro lyser и схема пломбировки от несанкционированного доступа

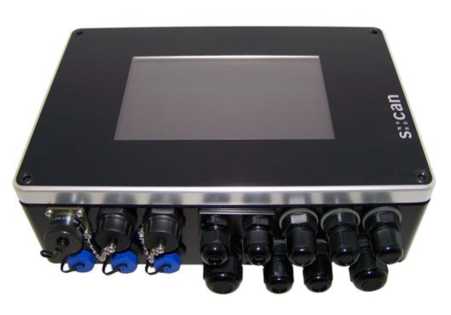

Рисунок 10 - вторичный преобразователь concube.

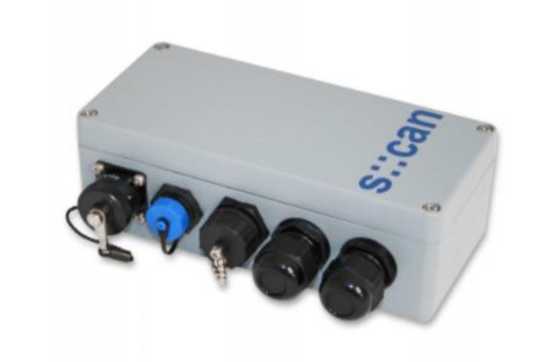

Рисунок 11 - вторичный преобразователь con nect.

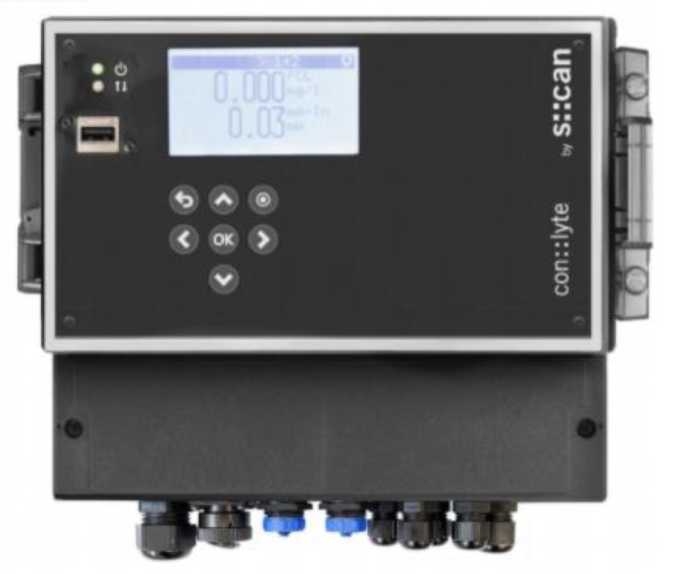

Рисунок 12 - вторичный преобразователь con lyte.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений pH для датчика
|
от 0 до 14 от 2 до 12 |
|
Пределы допускаемой абсолютной погрешности измерений pH |
±0,05 |
|
Диапазон измерений ОВП, мВ |
от -2000 до 2000 |
|
Пределы допускаемой абсолютной погрешности измерений ОВП, мВ |
±10 |
|
Диапазон измерений УЭП, См/м |
от 140’6 до 50 |
|
Пределы допускаемой относительной погрешности измерений УЭП, % |
±1,0 |
|
Диапазон измерений массовой концентрации общего органического углерода, мг/дм3 |
от 0,1 до 25 |
|
Пределы допускаемой относительной погрешности измерений массовой концентрации общего органического углерода, % |
±10 |
|
Диапазон измерений температуры, °C |
от 0 до 45 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °C |
±0,5 |
|
Диапазон измерений мутности, ЕМФ |
от 0 до 800 |
|
Пределы допускаемой приведенной (к поддиапазону) погрешности |
Продолжение таблицы 2.
|
Наименование характеристики |
Значение |
|
измерений мутности в диапазоне от 0 до 100 включ. ЕМФ, ЕМФ |
±5 |
|
Пределы допускаемой относительной погрешности измерений мутности в диапазоне св.100 до 800 ЕМФ, % |
±5 |
|
Диапазон измерения цветности (хром-кобальтовая шкала) |
от 0 до 500 |
|
Пределы допускаемой относительной погрешности измерений цветности, % |
±5 |
|
Диапазон измерений массовой концентрации ионов аммония, мг/дм3 |
от 0,02 до 1000 |
|
Пределы допускаемой приведенной (к поддиапазону) погрешности измерений массовой концентрации ионов аммония в диапазоне от 0,02 до 10 включ. мг/дм3, % |
±5 |
|
Пределы допускаемой относительной погрешности измерений ионов аммония в диапазоне св. 10 до 1000 мг/дм3, % |
±5 |
|
Диапазон измерений массовой концентрации растворенного в воде кислорода, мг/дм3 |
от 0 до 20 |
|
Пределы допускаемой абсолютной погрешности измерений массовой концентрации растворенного в воде кислорода, мг/дм3 |
±(0,05+0,025^C*) |
|
Диапазон показаний ХПК, мг/дм3 |
от 0 до 10000 |
|
Диапазон измерений ХПК, мг/дм3 |
от 0 до 800 |
|
Пределы допускаемой приведенной погрешности (к поддиапазону) измерений ХПК в диапазоне от 0 до 100 включ. мг/дм3, % |
±10 |
|
Пределы допускаемой относительной погрешности измерений ХПК в диапазоне св. 100 до 800 мг/дм3, % |
±5 |
|
Диапазон показаний БПК, мг/дм3 |
от 0 до 5300 |
|
Диапазон измерений БПК, мг/дм3 |
от 0 до 400 |
|
Пределы допускаемой приведенной погрешности (к поддиапазону) измерений БПК в диапазоне от 0 до 100 включ. мг/дм3, % |
±10 |
|
Пределы допускаемой относительной погрешности измерений БПК в диапазоне св. 100 до 400 мг/дм3, % |
±5 |
|
Диапазон измерений массовой концентрации нитратов, мг/дм3 |
от 0,02 до 60 |
|
Пределы допускаемой приведенной (к поддиапазону) погрешности измерений массовой концентрации нитратов в диапазоне от 0,02 до 10 включ. мг/дм3, % |
±5 |
|
Пределы допускаемой относительной погрешности измерений массовой концентрации нитратов в диапазоне св. 10 до 60 включ. мг/дм3, % |
±5 |
|
Диапазон измерений массовой концентрации нитритов, мг/дм3 |
от 0,02 до 60 |
|
Пределы допускаемой приведенной (к поддиапазону) погрешности измерений массовой концентрации нитритов в диапазоне от 0,02 до 10 включ. мг/дм3, % |
±5 |
|
Пределы допускаемой относительной погрешности измерений массовой концентрации нитритов в диапазоне св. 10 до 60 мг/дм3, % |
±5 |
|
Диапазон измерений массовой концентрации свободного и общего остаточного хлора, мг/дм3 |
от 0 до 20 |
|
Пределы допускаемой приведенной к диапазону погрешности измерений массовой концентрации свободного и общего остаточного хлора, % |
±20 |
|
*- где C - массовая концентрация растворенного в воде кислорода, мг/дм3 | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Потребляемая сила тока для датчиков, А, не более - сЫоп lyser |
0,006 |
|
- рН lyser/ redo lyser (eco/pro) |
0,0045 |
|
- eondu lyser |
0,0006 |
|
- i scan |
0,01 |
|
- soli lyser |
0,03 |
|
- spectro lyser |
0,02 |
|
- ammo lyser |
0,05 |
|
- oxi lyser |
0,03 |
|
Потребляемая сила тока для преобразователей, А, не более - con cube |
0,27 |
|
- con lyte |
0,22 |
|
- con nect |
0,15 |
|
Напряжение от сети переменного тока, В, не более |
240 |
|
Средний срок службы преобразователя, лет | |
|
- con lyte |
8 |
|
- con cube, con nect |
10 |
|
Масса датчика, кг, не более - сЫоп lyser |
0,30 |
|
- рН lyser/ redo lyser (eco/pro) |
0,40 |
|
- сопНи lyser |
0,23 |
|
- i scan |
0,33 |
|
- soli lyser |
0,6 |
|
- spectro lyser |
3,4 |
|
- ammo lyser |
2,7 |
|
- oxi lyser |
0,54 |
|
Масса преобразователя, кг, не более - con cube |
4,0 |
|
- con lyte |
1,3 |
|
- con nect |
0,6 |
|
Габаритные размеры датчика, мм (диаметрхдлина), не более - сЫоп lyser |
33x267 |
|
- рН lyser/ redo lyser (eco/pro) |
33x253 |
|
- сопНи lyser |
38x237 |
|
- i scan |
39x297 |
|
- soli lyser |
50,5x147 |
|
- spectro lyser |
44x612 |
|
- ammo lyser |
60x326 |
|
- oxi lyser |
51x170 |
|
Габаритные размеры преобразователя, мм (диа-метрхдлинахширина), не более - con cube |
280x209x85 |
|
- con lyte |
236x185x118 |
|
- con nect |
175x80x57 |
|
Условия эксплуатации - температура окружающей среды, °С |
от 5 до 45 |
|
- температура анализируемой среды, °С |
от 0 до 45 |
|
- относительная влажность воздуха, не более, % |
90 |
|
- диапазон атмосферного давления, не более, кПа |
106,7 |
