№2181 от 08.10.2025
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 719762
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (1)
Приказы по основной деятельности по агентству Вн. Приказ № 2181 от 08.10.2025
V
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
ПРИКАЗ
08 октября 2025 г.
2181
Москва
О внесении изменений в сведения об утвержденном типе
средства измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
1. Внести изменения в сведения об утвержденном типе средства измерений в части сведений об изготовителе (правообладателе) утвержденного
типа средства измерений, согласно приложению к настоящему приказу.
2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.
3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденном типе
средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления
содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
4. Контроль за исполнением настоящего приказа оставляю за собой.
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
Заместитель руководителя
Сертификат: 7B1801563EA497F787EAF40A918A8D6F Кому выдан: Лазаренко Евгений Русланович Действителен: с 19.05.2025 до 12.08.2026
Е.Р. Лазаренко
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию
и метрологии
от «__ » оюте_ря 2025 г. № ____
Сведения
об утвержденном типе средства измерений, подлежащие изменению в части сведений об изготовителе (правообладателе)
|
№ п/п |
Наименование типа |
Обозначение типа |
Регистрационный номер в ФИФ |
Изготовитель |
Правообладатель |
Заявитель | ||
|
Отменяемые сведения |
Устанавливаемые сведения |
Отменяемые сведения |
Устанавливаемые сведения | |||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
1. |
Анализаторы качества воды |
scan |
81930-21 |
Фирма «s::can GmbH», Австрия Адрес: 1200, Vienna, Brigittagasse 22-24 Телефон: +43 / 1/219 73 93 - 0 Email: office@ s-can.at Web-сайт: www.s-can.at |
Фирма Badger Meter Austria GmbH, Австрия Адрес: Haidingergasse 1, 3'd floor, 1030 Vienna, Austria Телефон: +43 / 1/219 73 93 - 0 E-mail: badger@badgermeter .com Web-сайт: www.badgermeter. com |
Фирма «s::can GmbH», Австрия Адрес: 1200, Vienna, Brigittagasse 22-24 Телефон: +43 / 1/219 73 93 - 0 Email: office@ s-can.at Web-сайт: www.s-can.at |
Фирма Badger Meter Austria GmbH, Австрия Адрес: Haidingergasse 1, 3'd floor, 1030 Vienna, Austria Телефон: +43 / 1/219 73 93 - 0 E-mail: badger@badgermeter. com Web-сайт: www.badgermeter. com |
Общество с ограниченной ответственностью «Экострой-Проект» (ООО «Экострой-Проект»), г. Санкт-Петербург |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «__ » яяяЯря 2025 г. № 218 1
Лист № 1 Регистрационный № 81930-21 Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы качества воды scan Назначение средства измеренийАнализаторы качества воды scan (далее - анализаторы) предназначены для измерений температуры, мутности, цветности (по хром-кобальтовой шкале), массовой концентрации растворенного в воде кислорода, рН, окислительно-восстановительного потенциала (далее -ОВП), массовой концентрации общего органического углерода (далее - ООУ), массовой концентрации ионов аммония и хлорид-ионов, массовой концентрации свободного и общего остаточного хлора, удельной электрической проводимости (далее - УЭП), химического потребления кислорода (далее - ХПК), биологического потребления кислорода (далее - БПК), массовой концентрации нитритов и нитратов в воде.
Описание средства измеренийПринцип действия канала измерения температуры основан на преобразовании электрического сигнала, поступающего в электронный блок от первичного преобразователя, сопротивление которого изменяется при изменении температуры воды, пропорционально измеряемой температуре.
Принцип действия канала измерения УЭП основан на измерении сопротивления между электродами в первичном преобразователе (кондуктометрическом датчике).
Принцип действия канала измерения рН, ОВП, массовой концентрации ионов аммония и хлорид-ионов, массовой концентрации свободного и общего остаточного хлора основан на потенциометрическом методе.
Принцип действия канала измерения мутности, цветности (по хром-кобальтовой шкале), массовой концентрации общего органического углерода, массовой концентрации нитритов и нитратов, ХПК и БПК основан на фотометрическом методе.
Принцип действия канала измерения массовой концентрации растворенного в воде кислорода основан на оптическом методе.
Конструктивно анализаторы состоят из вторичного преобразователя (терминал управления) и первичных преобразователей, которые крепятся на системную панель. Корпус анализаторов выполнен из металла и пластика, все конструктивные элементы, подвергающиеся воздействию воды, являются устойчивыми к коррозии.
Вторичные преобразователи имеют следующие модификации: con cube, con nect и con lyte. Модификации различаются между собой внешним видом, техническими характеристиками и количеством подключаемых первичных преобразователей.
Первичные преобразователи имеют следующие модификации: chlori lyser, рН lyser / redo lyser (pro), pH lyser / redo lyser (eco), condu lyser, i scan, spectro lyser, soli lyser, oxilyser, ammo lyser. Модификация chlori lyser предназначена для измерений массовой концентрации общего остаточного и свободного остаточного хлора; модификации рН lyser / redo lyser (pro), pH lyser / redo lyser (eco) - для измерений рН, ОВП и температуры; модификация condu lyser - для измерений температуры и УЭП; модификация i scan -для измерений мутности, цветности (по хром-кобальтовой шкале) и ООУ; модификация spectro lyser - для измерений мутности, цветности (по хром-кобальтовой шкале), ООУ, нитритов, нитратов, ХПК и БПК; модификация soli lyser - для измерений ООУ и температуры; модификация oxilyser - для измерений массовой концентрации растворенного в воде кислорода и температуры; модификация ammo lyser - для измерений массовой концентрации растворенного в воде аммония, температуры и массовой концентрации хлорид-ионов.
Одновременно к одному вторичному преобразователю анализатора, в зависимости от его модификации, может быть подключено несколько первичных преобразователей в различных комбинациях.
Заводской номер вторичного преобразователя анализатора состоит из набора восьми арабских цифр. Заводской номер наносится методом печати на клеевую этикетку, размещенную на боковой части корпуса вторичного преобразователя анализатора.
Заводской номер первичных преобразователей анализатора наносится методом печати на клеевую этикетку, размещенную на верхней части цилиндрического корпуса первичного преобразователя анализатора.
Заводской номер, однозначно идентифицирующий экземпляр средства измерений, присваивается по номеру вторичного преобразователя. Сведения о заводских номерах первичных преобразователей, входящих в состав средства измерений, указываются в паспорте средства измерений.
Нанесение знака поверки на анализаторы не предусмотрено.
Пломбирование анализаторов не предусмотрено.
Общий вид анализатора с указанием места нанесения знака утверждения типа представлен на рисунке 1.
Общий вид вторичных и первичных преобразователей и места нанесения их заводских номеров представлены на рисунках 2 и 3, соответственно.
Место нанесения знака утверждения типа

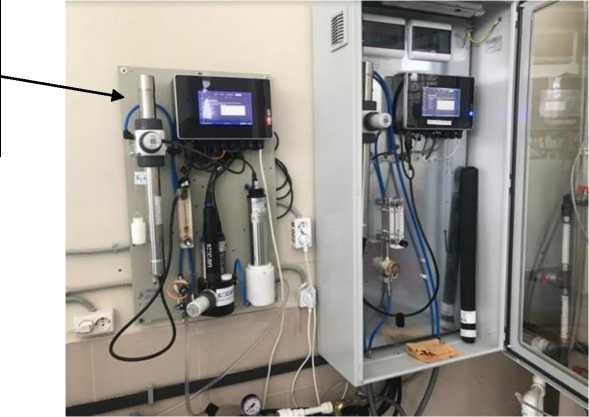

Рисунок 1 - Общий вид анализаторов и обозначение места нанесения знака утверждения типа
а)
б)
Место
Место
нанесения
нанесения
заводского
заводского
номера
номера
в)
г)
д)

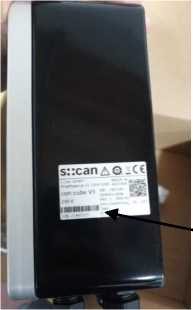

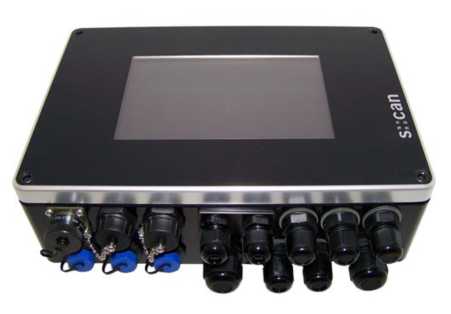

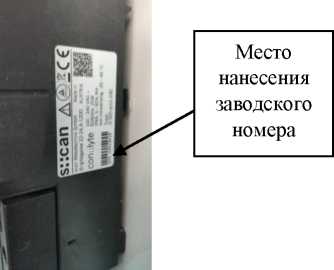

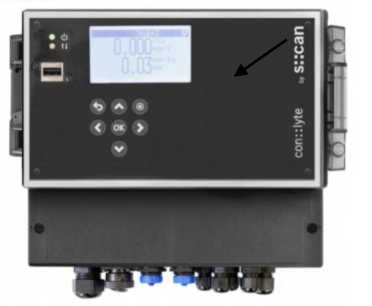

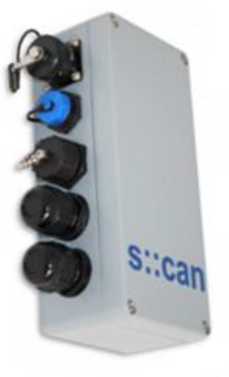

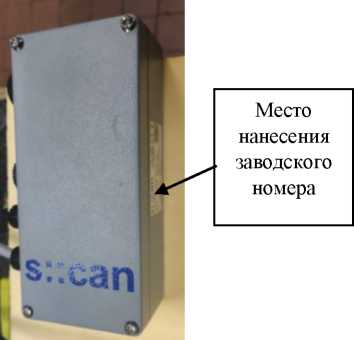

Рисунок 2 - Общий вид вторичного преобразователя анализатора и место нанесения заводского номера: а), б) модификация con cube; в), г) модификация con nect;
г), д) модификация con lyte
е)
Место нанесения заводского номера
а) б)
Место нанесения заводского номера

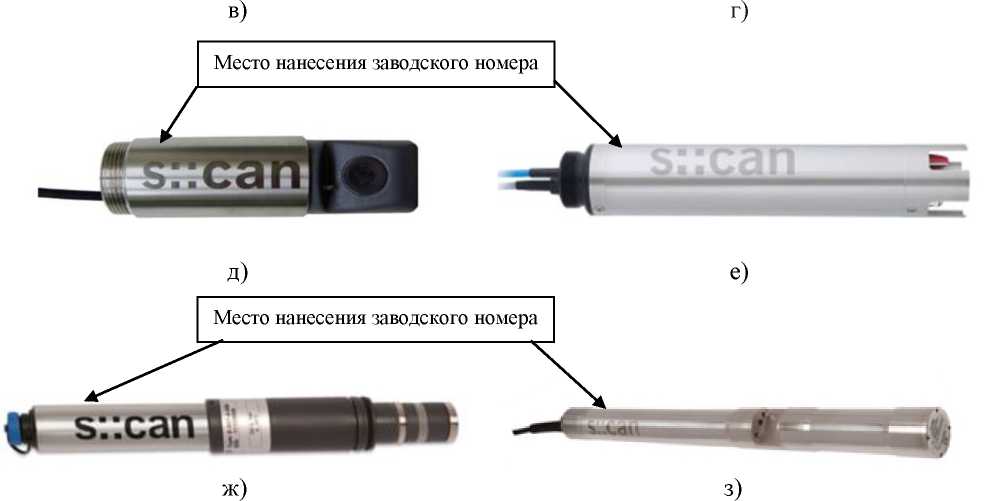

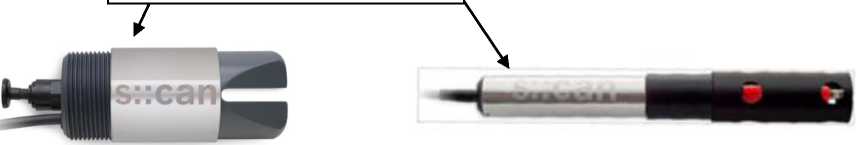

Рисунок 3 - Общий вид первичных преобразователей и место нанесения заводского номера: а) модификация condu lyser; б) модификация i scan; в) модификация soli lyser;
г) модификации рН lyser / redo lyser (pro) и pH lyser / redo lyser (eco);
д) модификация oxilyser; е) модификация ammo lyser; ж) модификация chlori lyser; з) модификация spectro lyser
Программное обеспечениеТерминал управления модификации con lyte имеет встроенное программное
обеспечение, обеспечивающее управление анализаторами, хранение и передачу информации.
Терминал управления модификации con cube имеет встроенное программное
обеспечение на базе ядра Linux (включающее) 3 пакета:
-
- Moni tool - для калибровки анализаторов, проведения измерений;
-
- Vali tool -для хранения результатов измерений, проверки достоверности данных и очистки от измерительного шума;
-
- Ana tool - ПО для формирования и управления аварийными и предупредительными сигналами о наступлении нештатных ситуаций.
Терминал управления модификации con nect имеет встроенное программное обеспечение, обеспечивающее соединения нескольких анализаторов в единую сеть.
Защита ПО от преднамеренных и непреднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Влияние программного обеспечения на метрологические характеристики анализаторов учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные (признаки) метрологически значимой части ПО
|
Идентификационные данные (признаки) |
Значение |
|
Модификация con lyte | |
|
Идентификационное наименование ПО |
con-lyteD-320 firmware |
|
Номер версии (идентификационный номер) ПО, не ниже |
V7.10B3 |
|
Модификация con cube | |
|
Идентификационное наименование ПО |
Moni tool Vali tool Ana tool |
|
Номер версии (идентификационный номер) ПО, не ниже |
2.4 |
|
Модификация con nect | |
|
Идентификационное наименование ПО |
Con nect firmware |
|
Номер версии (идентификационный номер) ПО, не ниже |
V.1 |
Метрологические и технические характеристики:
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений pH для первичного преобразователя
|
от 0 до 14 от 2 до 12 |
|
Пределы допускаемой абсолютной погрешности измерений pH |
±0,05 |
|
Диапазон измерений ОВП, мВ |
от -2000 до 2000 |
|
Пределы допускаемой абсолютной погрешности измерений ОВП, мВ |
±10 |
|
Диапазон измерений УЭП, См/м |
от 140’6 до 50 |
|
Пределы допускаемой относительной погрешности измерений УЭП, % |
±1,0 |
|
Диапазон измерений массовой концентрации общего органического углерода, мг/дм3 |
от 0,1 до 25 |
|
Пределы допускаемой относительной погрешности измерений массовой концентрации общего органического углерода, % |
±10 |
|
Диапазон измерений температуры, °C |
от 0 до +45 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °C |
±0,5 |
|
Диапазон измерений мутности, ЕМФ |
от 0 до 800 |
|
Пределы допускаемой приведенной (к максимальному значению диапазона измерений) погрешности измерений мутности в диапазоне от 0 до 100 ЕМФ включ., ЕМФ |
±5 |
|
Пределы допускаемой относительной погрешности измерений мутности в диапазоне св.100 до 800 ЕМФ, % |
±5 |
|
Диапазон измерений цветности (хром-кобальтовая шкала), градусы цветности |
от 0 до 500 |
|
Пределы допускаемой относительной погрешности измерений цветности, % |
±5 |
|
Диапазон измерений массовой концентрации ионов аммония, мг/дм3 |
от 0,02 до 1000 |
|
Пределы допускаемой приведенной (к максимальному значению диапазона измерений) погрешности измерений массовой концентрации ионов аммония в диапазоне от 0,02 до 10 мг/дм3 включ., % |
±5 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности измерений ионов аммония в диапазоне св. 10 до 1000 мг/дм3, % |
±5 |
|
Диапазон измерений массовой концентрации растворенного в воде кислорода, мг/дм3 |
от 0 до 20 |
|
Пределы допускаемой абсолютной погрешности измерений массовой концентрации растворенного в воде кислорода, мг/дм3 |
±(0,05+0,025^C*) |
|
Диапазон показаний ХПК, мг/дм3 |
от 0 до 10000 |
|
Диапазон измерений ХПК, мг/дм3 |
от 0 до 800 |
|
Пределы допускаемой приведенной погрешности (к максимальному значению диапазона измерений) измерений ХПК в диапазоне от 0 до 100 мг/дм3 включ., % |
±10 |
|
Пределы допускаемой относительной погрешности измерений ХПК в диапазоне св. 100 до 800 мг/дм3, % |
±5 |
|
Диапазон показаний БПК, мг/дм3 |
от 0 до 5300 |
|
Диапазон измерений БПК, мг/дм3 |
от 0 до 400 |
|
Пределы допускаемой приведенной погрешности (к максимальному значению диапазона измерений) измерений БПК в диапазоне от 0 до 100 мг/дм3 включ., % |
±10 |
|
Пределы допускаемой относительной погрешности измерений БПК в диапазоне св. 100 до 400 мг/дм3, % |
±5 |
|
Диапазон измерений массовой концентрации нитратов, мг/дм3 |
от 0,02 до 60 |
|
Пределы допускаемой приведенной (к максимальному значению диапазона измерений) погрешности измерений массовой концентрации нитратов в диапазоне от 0,02 до 10 мг/дм3 включ., % |
±5 |
|
Пределы допускаемой относительной погрешности измерений массовой концентрации нитратов в диапазоне св. 10 до 60 мг/дм3 включ., % |
±5 |
|
Диапазон измерений массовой концентрации нитритов, мг/дм3 |
от 0,02 до 60 |
|
Пределы допускаемой приведенной (к максимальному значению диапазона измерений) погрешности измерений массовой концентрации нитритов в диапазоне от 0,02 до 10 мг/дм3 включ., % |
±5 |
|
Пределы допускаемой относительной погрешности измерений массовой концентрации нитритов в диапазоне св. 10 до 60 мг/дм3, % |
±5 |
|
Диапазон измерений массовой концентрации свободного и общего остаточного хлора, мг/дм3 |
от 0 до 20 |
|
Пределы допускаемой приведенной (к максимальному значению диапазона измерений) погрешности измерений массовой концентрации свободного и общего остаточного хлора, % |
±20 |
|
Диапазон измерений массовой концентрации хлорид-ионов, мг/дм3 |
от 1 до 1000 |
|
Пределы допускаемой приведенной (к разности между максимальным и минимальным значениями диапазона измерений) погрешности измерений массовой концентрации хлорид-ионов в диапазоне от 1 до 10 мг/дм3 включ., % |
±5 |
|
Пределы допускаемой относительной погрешности измерений массовой концентрации хлорид-ионов в диапазоне св. 10 до 1000 мг/дм3, % |
±5 |
|
*- где C - массовая концентрация растворенного в воде кислорода, мг/дм3 | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение от сети переменного тока, В, не более |
240 |
|
Потребляемый ток для вторичных преобразователей (все модификации), А, |
0,27 |
|
не более | |
|
Масса вторичного преобразователя (все модификации), кг, не более |
4,0 |
|
Габаритные размеры вторичного преобразователя (все модификации), мм, не более: - длина |
280 |
|
- высота |
209 |
|
- ширина |
118 |
|
Потребляемый ток для первичных преобразователей, А, не более |
0,05 |
|
Масса первичных преобразователей (все модификации), кг, не более |
3,4 |
|
Габаритные размеры первичного преобразователя (все модификации), мм, не более: - диаметр |
60 |
|
- длина |
612 |
|
Средний срок службы вторичного преобразователя, лет: - модификация con lyte |
8 |
|
- модификации con cube, con nect |
10 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +5 до +45 |
|
- температура анализируемой среды, °С |
от 0 до +45 |
|
- относительная влажность воздуха, %, не более |
90 |
|
- атмосферное давление, кПа, не более |
106,7 |
наносится на системную панель анализатора с помощью наклейки, как показано на рисунке 1, и на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Анализатор качества воды в составе: |
scan |
1 шт. |
|
Вторичный преобразователь |
con cube, con nect, con lyte |
1 шт. |
|
Первичный преобразователь |
condu lyser, i scan, soli lyser, рН lyser / redo lyser (pro), pH lyser / redo lyser (eco), oxilyser, ammo lyser, chlori lyser, spectro lyser |
- |
|
Комплект принадлежностей (соединительных кабелей и разветвителей) |
- |
- |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Паспорт |
- |
1 экз. |
|
Примечание - Модификация вторичного преобразователя, модификации первичных преобразователей и их количество, а также комплект принадлежностей определяется заказчиком | ||
Сведения о методиках (методах) измерений приведены в Разделе 2 «Первичные и вторичные преобразователи» документа «Анализаторы качества воды scan. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений температуры, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253
Государственная поверочная схема для средств измерений показателя pH активности ионов водорода в водных растворах, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 9 февраля 2022 г. № 324
Государственная поверочная схема для средств измерений удельной электрической проводимости жидкостей, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2771
Государственная поверочная схема для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 19 февраля 2021 г. № 148
Стандарт предприятия фирмы «s::can GmbH», Австрия
ПравообладательФирма Badger Meter Austria GmbH, Австрия
Адрес: Haidingergasse 1, 3'd floor, 1030 Vienna, Austria
Телефон: +43 / 1/219 73 93 - 0
E-mail: badger@badgermeter.com
Web-сайт: www.badgermeter.com
ИзготовительФирма Badger Meter Austria GmbH, Австрия
Адрес: Haidingergasse 1, 3'd floor, 1030 Vienna, Austria
Телефон: +43 / 1/219 73 93 - 0
E-mail: badger@badgermeter.com
Web-сайт: www.badgermeter.com
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева»
(ФГУП «ВНИИМ им. Д.И.Менделеева»)
Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
E-mail: info@vniim.ru
Web-сайт: www.vniim.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314555
