Номер по Госреестру СИ: 81628-21
81628-21 Датчики весоизмерительные тензорезисторные
(SENSIQ® Weighdisc WD, SENSIQ® Weighdisc WDI)
Назначение средства измерений:
Датчики весоизмерительные тензорезисторные SENSIQ® Weighdisc WD, SENSIQ® Weighdisc WDI (далее - датчики) предназначены для преобразования силы в измеряемую физическую величину (электрический сигнал), и применяются для измерений массы взвешиваемого объекта с учетом влияния силы тяжести и выталкивающей силы воздуха в месте измерения.
Внешний вид.
Датчики весоизмерительные тензорезисторные
Рисунок № 1
Общие сведения
Дата публикации - 16.05.2021
Срок свидетельства - 23.04.2026
Номер записи - 180828
ID в реестре СИ - 1387892
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - "Schenck Process Europe GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет помогает подобрать поверки с истекающими сроками в заданном интервале по региону, области измерений и наименованиям владельцев.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№916 от 2024.04.08 ПРИКАЗ_Об утверждении типов средств измерений (17)
№1333 от 2024.06.03 ПРИКАЗ_О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 8 апреля 2024 г. № 916 «Об утверждении типов средств измерений»
Наличие аналогов СИ: Датчики весоизмерительные тензорезисторные (SENSIQ® Weighdisc WD, SENSIQ® Weighdisc WDI)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений "Schenck Process Europe GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
81628-21 23.04.2026 |
Датчики весоизмерительные тензорезисторные, SENSIQ® Weighdisc WD, SENSIQ® Weighdisc WDI "Schenck Process Europe GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
81761-21 20.05.2026 |
Датчики весоизмерительные тензорезисторные, SENSIQ® Ring-Torsion Load Cell RTN "Schenck Process Europe GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Отчет содержит один интерактивный график (круговую диаграмму) и таблицу. График имеет возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией фильтра данных и сортировки по любой из колонок, информация приведена в целых чисел и процентах.
В зависимости от выбранного года в отчете выводится информация по кол-ву типов СИ, утержденных в этом году и межповерным интервалам (МПИ), присвоенным этим СИ. По каждому из МПИ приводится статистика по кол-ву типов СИ и кол-ву поверок за все время существования ФГИС АРШИН.
Бесплатный
Кто поверяет Датчики весоизмерительные тензорезисторные (SENSIQ® Weighdisc WD, SENSIQ® Weighdisc WDI)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Датчики весоизмерительные тензорезисторные (SENSIQ® Weighdisc WD, SENSIQ® Weighdisc WDI)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку, расположенную на корпусе датчика, а также типографским способом на титульные листы эксплуатационной документации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документах «Датчик весоизмерительный SENSIQ® Weighdisc WD. Паспорт», «Датчик весоизмерительный SENSIQ® Weighdisc WDI. Паспорт»
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам весоизмерительным тензорезисторным SENSIQ® Weighdisc WD, SENSIQ® Weighdisc WDIГОСТ 8.631-2013 (OIML R 60:2000) «Датчики весоизмерительные. Общие технические требования. Методы испытаний»
Принцип действия датчиков основан на изменении электрического сопротивления соединённых по мостовой схеме тензорезисторов, при возникновении деформации упругого элемента датчика под действием прилагаемой нагрузки.
Упругий элемент датчика выполнен из нержавеющей стали.
Вид нагрузки, прикладываемой к датчикам - сжатие.
Модификации датчиков имеют обозначения вида:
WD[X]где:
[X] — обозначение схемы подключения датчика:
I - четырёх проводное подключение;
обозначение отсутствует: шести проводное подключение.
Датчики выпускаются в различных модификациях, отличающихся метрологическими и техническими характеристиками, указанными в таблицах 1-2.
Общий вид датчиков представлен на рисунке 1.

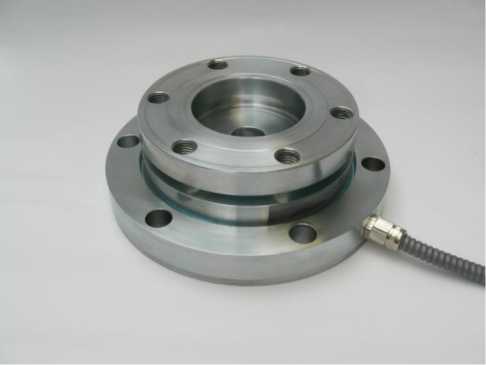

Рисунок 1 - Общий вид датчиков
Пломбирование датчиков не предусмотрено.
Маркировка датчиков приводится на наклейке и содержит следующую основную информацию:
- наименование или торговая марка изготовителя;
- класс точности;
- максимальное число поверочных интервалов;
- обозначение вида нагрузки, прикладываемой к датчику;
- модификация датчика;
- максимальная нагрузка Emax;
- серийный (заводской) номер;
-
- минимальный поверочный интервал Vmin;
-
- предел допустимой нагрузки Elim;
-
- выходной сигнал;
-
- диапазон температур;
-
- знак утверждения типа.
Знак поверки наносится на свидетельство о поверке и/или в соответствующий раздел эксплуатационных документов.
датчиков, габаритные размеры и масса приведены в таблицах 1-3.
Таблица 1 - Метрологические характеристики датчиков
|
Наименование характеристики |
Обозначение модификации | |
|
SENSIQ® Weighdisc WD |
SENSIQ® Weighdisc WDI | |
|
Класс точности по ГОСТ 8.631-2013 (OIML R 60:2000) |
D |
D |
|
Максимальная нагрузка (Emax), т |
15; 25; 50; 100; 200 |
25; 50; 100; 200 |
|
Максимальное число поверочных интервалов («max) |
1000 | |
|
Минимальный поверочный интервал (Vmin) |
Emax / 1000 | |
|
Минимальная статическая нагрузка (Emin), % от Emax |
0 | |
|
Предел допустимой нагрузки (Elim), % от Emax | ||
|
WD 15 |
500 | |
|
WD / WDI 25/50/100/200 |
300 | |
|
Доля от пределов допускаемой погрешности весов (/^i.c) |
0,7 | |
|
Входное сопротивление, Ом |
694 ± 8 |
778 ± 6 |
|
Выходное сопротивление, Ом |
700 ±4 | |
Таблица 2 - Основные технические характеристики
|
Выходной сигнал мВ/В, при максимальной нагрузке -Emax 15 |
0,541 ± 0,002 | |
|
-Emax 25/50/100/200 |
0,901 ± 0,002 |
0,901 ± 0,002 |
|
Диапазон температур, °С |
от -10 до +100 |
от -10 до +80 |
|
Схема подключения |
6-ти проводная |
4-ех проводная |
|
Напряжение питания, В |
от 10 до 36 | |
Таблица 3 - Габаритные размеры и масса датчиков
|
Габаритные размеры и масса, не более |
Emax, КГ | ||||
|
15 |
25 |
50 |
100 |
200 | |
|
Диаметр, мм |
192 |
265 |
350 | ||
|
Высота, мм |
65 |
88 |
120 | ||
|
Масса, кг |
10 |
20 |
47 | ||
