Назначение средства измерений:
Система автоматического контроля выбросов на дымовой трубе ООО «Красноярский цемент» (далее - САКВ или система), предназначена для:
- непрерывных автоматических измерений массовой концентрации загрязняющих веществ: оксида углерода (СО), оксида азота (NO), диоксида азота (NO2), диоксида серы (SO2), твердых взвешенных частиц (пыли) и параметров (температура, давление/разрежение, объемная доля воды, объемная доля кислорода, объёмный расход) в газовых выбросах;
- сбора, обработки, визуализации, хранения полученных данных, представления результатов в различных форматах;
- передачи по запросу накопленной информации на внешний удаленный компьютер (сервер) по проводному каналу связи;
- расчета и учета массовых и валовых выбросов загрязняющих веществ.
Внешний вид.
Система автоматического контроля выбросов на дымовой трубе ООО "Красноярский цемент"
Рисунок № 1
Внешний вид.
Система автоматического контроля выбросов на дымовой трубе ООО "Красноярский цемент"
Рисунок № 2
Внешний вид.
Система автоматического контроля выбросов на дымовой трубе ООО "Красноярский цемент"
Рисунок № 3
Внешний вид.
Система автоматического контроля выбросов на дымовой трубе ООО "Красноярский цемент"
Рисунок № 4
Внешний вид.
Система автоматического контроля выбросов на дымовой трубе ООО "Красноярский цемент"
Рисунок № 5
Внешний вид.
Система автоматического контроля выбросов на дымовой трубе ООО "Красноярский цемент"
Рисунок № 6
Внешний вид.
Система автоматического контроля выбросов на дымовой трубе ООО "Красноярский цемент"
Рисунок № 7
Программное обеспечение
Программное обеспечение системы состоит из модулей:
- встроенное программное обеспечение;
- автономное программное обеспечение;
Встроенное программное обеспечение (ПО контроллера) осуществляет следующие функции:
- прием, регистрация данных о параметрах отходящего газа.
Автономное ПО осуществляет функции:
-
- отображение на экране измеренных мгновенных значений концентрации определяемых компонентов и значений параметров газового потока;
-
- автоматическое формирование суточного, месячного, квартального и годового отчета на основе 20-ти минутных значений по запросу пользователя;
-
- автоматический расчет массового выброса (г/с) загрязняющих веществ;
-
- архивация (сохранение) вышеуказанных измеренных и расчетных данных;
-
- визуализация процесса на дисплеях;
-
- поддержка многопользовательского, многозадачного непрерывного режима работы в реальном времени;
-
- регистрация и документирование событий, ведение оперативной БД параметров режима, обновляемой в темпе процесса;
-
- контроль состояния значений параметров, формирование предупреждающих и аварийных сигналов;
-
- дополнительная обработка информации, расчеты, автоматическое формирование отчетов и сохранение их на жесткий диск АРМ;
-
- обмен данными между смежными системами;
-
- автоматическая самодиагностика состояния технических средств, устройств связи.
Метрологические характеристики системы нормированы с учетом влияния программного обеспечения.
Влияние встроенного ПО учтено при нормировании метрологических характеристик системы. Уровень защиты - «средний» по Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1 и таблице 2.
Таблица 1 - Идентификационные данные встроенного программного обеспечения контроллера
Идентификационные данные (признаки) |
Значения | ||||
Идентификационное наименование ПО |
S7_AISKV блок 600 |
S7AISKV блок 800 |
S7_AISKV блок 801 |
S7_AISKV блок 802 |
S7_AISKV блок 803 |
Номер версии (идентификационный номер) ПО |
3.1 |
1.0 |
1.2 |
0.0 |
1.0 |
Цифровой идентификатор ПО1) |
$8D0B |
$D08A |
$D715 |
$EAA6 |
$7E86 |
Алгоритм расчёта цифрового идентификатора ПО |
CRC | ||||
1) Контрольные суммы встроенного ПО S7 AISKV рассчитываются по пяти модулям. |
Таблица 2 - Идентификационные данные автономного программного обеспечения сервера (АРМ)
Идентификационные данные (признаки) |
Значения |
Автономное ПО системы контроля выбросов на дымовой трубе | |
Идентификационное наименование ПО |
ARM AISKV |
Номер версии (идентификационный номер) ПО |
704.0.159.1 |
Цифровой идентификатор ПО |
9a612f38 |
Алгоритм расчёта цифрового идентификатора ПО |
CRC32 |
Знак утверждения типа
Знак утверждения типананосится на табличку, закрепленную на дверце шкафа с контроллером методом наклейки и на титульный лист Руководства по эксплуатации типографским методом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе А-1063-1-РЭ «Система автоматического контроля выбросов на дымовой трубе ООО «Красноярский цемент». Руководство по эксплуатации», раздел 3.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к системе автоматического контроля выбросов на дымовой трубе ООО «Красноярский цемент»Постановление Правительства РФ от 16.11.2020 № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений», п. 3.1.3
Принцип действия системы основан на следующих методах измерения:
-
1) для определения компонентов СО, NO, NO2, SO2, H2O - ИК-Фурье спектроскопия;
-
2) для определения компонента O2 - электрохимический (циркониевый датчик);
-
3) температуры - термоэлектрический;
-
4) давления - тензорезистивный;
-
5) объёмного расхода - ультразвуковой (измеритель скорости газового потока);
-
6) измерение твердых взвешенных частиц (пыли) - оптический.
Система является стационарной и состоит из двух уровней:
-
— уровня измерительного комплекса точки измерений (ИК ТИ);
-
— уровня информационно-вычислительного комплекса (ИВК).
Связь между ИК ТИ и ИВК осуществляется по токовому интерфейсу от 4 до 20 мА. Передача данных от ПТК и предоставление информации на АРМ осуществляется по каналам связи.
Уровень ИК ТИ включает в себя следующие средства измерений:
-
— система газоаналитическая Gasmet CEMS II (регистрационный номер 58152-14), в состав которой входят газоанализатор Gasmet CX-4000 (далее - Gasmet), газоанализатор кислорода OXITEC 500 E (далее - OXITEC), система пробоотбора (зонд для отбора проб газов и обогреваемая линия);
-
— измеритель скорости потока D-FL 220 (регистрационный номер 53691-13);
-
— анализатор пыли D-R модели D-R 290;
-
— термопреобразователь с унифицированным выходным сигналом Метран-2700 (регистрационный номер 38548-13);
-
— датчик давления Метран-150 (регистрационный номер 32854-13).
САКВ представляет собой единичный экземпляр системы измерительной, спроектированной для конкретного объекта из компонентов отечественного и импортного изготовления. Монтаж и наладка САКВ осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией САКВ и эксплуатационными документами ее компонентов.
Измерение содержания веществ системой состоит из следующих этапов: первичной подготовки пробы; транспортировки пробы; анализа пробы; обработки результатов анализа.
Зонд отбора пробы газа монтируется в точке для отбора проб источника выбросов. Анализируемый газ через обогреваемый зонд отбора проб газов подается по обогреваемой газовой линии на вход блока подачи пробы. Анализируемый газ проходит две стадии горячей фильтрации: в зонде и внутри блока подачи пробы. Побудителем расхода системы является встроенный в блок подачи пробы Gasmet насос, подающий горячую пробу в газоанализатор Gasmet и OXITEC.
Температура анализируемого газа от места отбора пробы до анализаторов поддерживается на уровне 180°C. На вход блока подачи пробы Gasmet подаются нулевой газ (азот) и газ для продувки (воздух). ПГС определяемых компонентов в азоте для корректировки нулевых показаний и чувствительности газоанализаторов также могут подключаться к блоку подачи пробы Gasmet. Блок подачи пробы Gasmet контролирует температуру зонда, всех газовых линий схемы, давление нулевого газа, и газа продувки. При отклонении контролируемых параметров от разрешенных, блок подачи пробы Gasmet отправляет в ПО сигнал о наличии ошибки, и, в зависимости от настроек, отключает насос и запускает режим аварийной продувки системы воздухом или выводит аварийные и /или предупредительные сигналы.
Результаты анализа пробы передаются токовыми сигналами в контроллер S7-300, расположенный в шкафу ПТК.
Уровень ИК ТИ осуществляет следующие функции:
-
- измерение массовой концентрации и объемной доли определяемых компонентов;
-
- измерение параметров (температура, избыточное давление-разряжение, объемная доля воды, объемная доля кислорода, объёмный расход) дымовых газов.
Уровень ИВК обеспечивает автоматический сбор, диагностику и автоматизированную обработку информации по анализу выходных газов в сечении газохода, автоматизированный сбор и обработку информации, а также обеспечивает интерфейс доступа к этой информации и ее использование для реализации расчетных задач системы.
Нанесение знака поверки на средство измерения не предусмотрено. Знак поверки наносится в паспорт системы.
Общий вид оборудования системы представлены на рисунках 1-7.

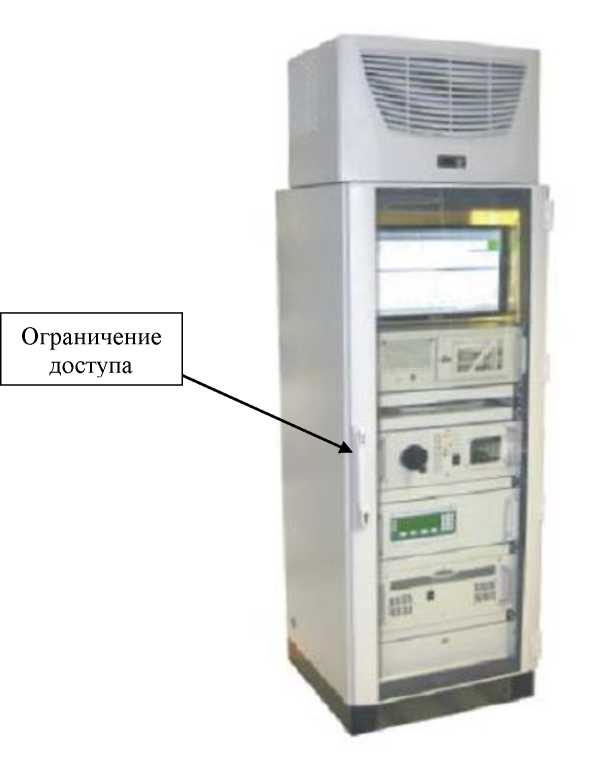

Рисунок 1 - Общий вид шкафа с приборной стойкой и приборами системы Gasmet CEMS II

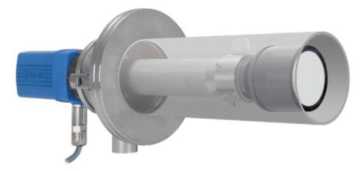

Рисунок 2 - Общий вид измерителя скорости потока
D-FL 220

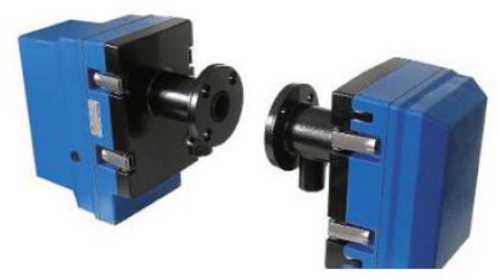

Рисунок 3 - Общий вид анализатора пыли D-R 290

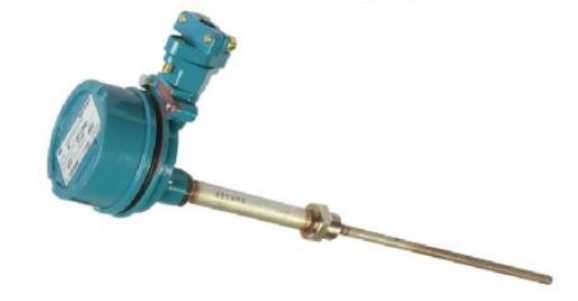

Рисунок 4 - Общий вид термопреобразователя Метран-2700

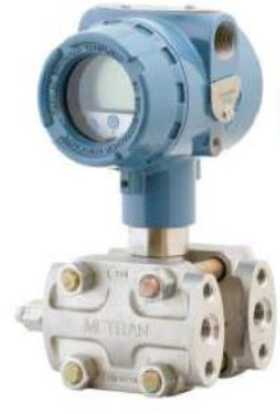

Рисунок 5 - Общий вид датчика давления Метран-150

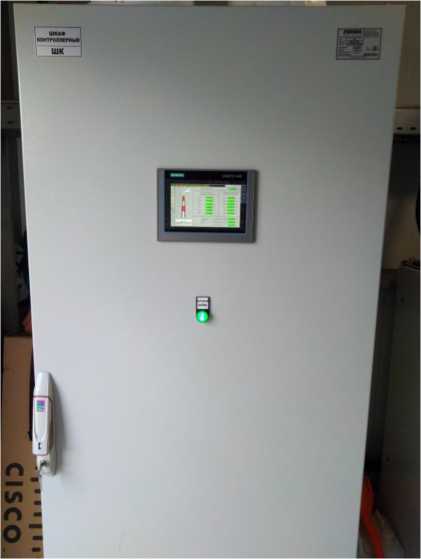

Рисунок 6 - Общий вид контроллерного шкафа

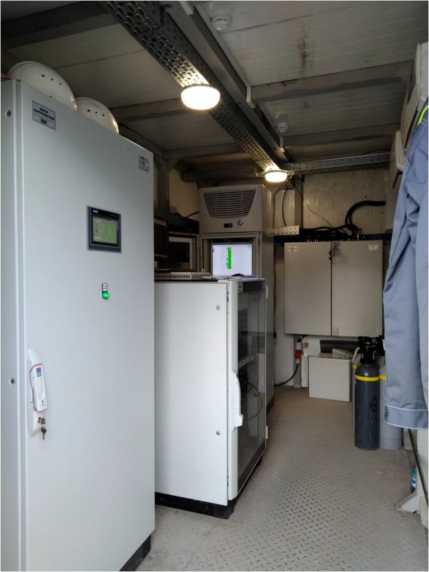

Рисунок 7 - Вид внутри блока контейнера с установленным оборудованием
Таблица 7 - Комплектность системы
Наименование |
Обозначение |
Количество |
Система автоматического контроля выбросов на дымовой трубе ООО «Красноярский цемент» в составе: |
Зав. № 1 | |
Датчик давления Метран-150 |
- |
1 комплект |
Термопреобразователь с унифицированным выходным сигналом Метран-2700 |
- |
1 комплект |
Измеритель скорости потока D-FL 220 |
- |
1 комплект |
Анализатор пыли D-R модели D-R 290 |
- |
1 комплект |
Система газоаналитическая Gasmet CEMS II модификации Gasmet CEMS II-2 |
- |
1 комплект |
Шкаф контроллерный |
- |
1 шт. |
Контейнер специализированный |
- |
1 шт. |
Документация: | ||
Руководство по эксплуатации |
А-1063-1-РЭ |
1 экз. |
Руководство оператора |
А-1063-1-РО |
1 экз. |
Паспорт |
А-1063-1-ПС |
1 экз. |
Методика поверки |
МП-242-2394-2020 |
1 экз. |
Таблица 3 - Метрологические характеристики газоаналитических каналов системы (с устройством отбора и подготовки пробы) и канала твердых (взвешенных) частиц (пыли)
Измерительный канал (определяемый компонент) |
Диапазон показаний массовой кон-центрации4), мг/м3 |
Диапазон измерений массовой концентрации, мг/м3 |
Пределы допускаемой погрешности в условиях эксплуатации2), % | |
приведенной1) |
относительной | |||
Оксид азота NO |
от 0 до 2000 |
от 0 до 200 включ. св.200 до 2000 |
±15 |
±15 |
Диоксид азота NO2 |
от 0 до 2000 |
от 0 до 200 включ. св.200 до 2000 |
±15 |
±15 |
Сумма оксидов азота NOx (в пересчете на NO2) 3) |
от 0 до 2000 |
от 0 до 200 включ. св.200 до 2000 |
±20 |
±20 |
Диоксид серы SО2 |
от 0 до 500 |
от 0 до 50 включ. св.50 до 500 |
±20 |
±20 |
Оксид углерода CO |
от 0 до 11500 |
от 0 до 1000 включ. св.1000 до 11500 |
±10 |
±10 |
Кислород О2 |
от 0 до 25 % (об.) |
от 0 до 2 включ. св.2 до 25 % (об.) |
±10 |
±10 |
Пары Н2О |
от 0 до 40 % (об.) |
от 0 до 3 включ. св.3 до 40 % (об.) |
±25 |
±25 |
Массовая концентрация оксидов азота (Cnox) в пересчете на NO2 рассчитывается по формуле: Cnox=Cno2+1,53-Cno где Cno2 и Cno — измеренные значения массовой концентрации диоксида азота и оксида азота, мг/м3, соответственно (при условии, что Cno2 не превышает 200 мг/м3);
|
Таблица 4 -Метрологические характеристики измерительных каналов системы
Наименование характеристики |
Значение |
Предел допускаемой вариации показаний, в долях от пределов допускаемой погрешности |
0,3 |
Пределы допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от пределов допускаемой погрешности |
±0,3 |
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в пределах рабочих условий эксплуатации на каждые 10 оС от нормальных условий, в долях от пределов допускаемой основной погрешности |
±0,3 |
Предел допускаемой дополнительной погрешности от влияния содержания не измеряемых компонентов в анализируемой газовой смеси, в долях от пределов допускаемой основной погрешности, не более |
0,3 |
Время прогрева, мин, не более |
60 |
Предел допускаемого времени установления выходного сигнала (Т0,9), с (время одного цикла без учета транспортного запаздывания) |
120 |
Нормальные условия измерений:
|
от 5 до 30 до 95 от 84 до 120 |
Таблица 5 - Метрологические характеристики для измерительных каналов параметров газового потока в условиях эксплуатации
Измерительный канал |
Единицы измерений |
Диапазон измерений^ |
Пределы допускаемой погрешности |
Температура |
оС |
от 0 до плюс 300 |
±2 оС(абс.) |
Избыточное давление-разряжение |
кПа |
от -6 до +6 |
±1,5 %(прив.)2) |
Скорость газового потока |
м/с |
от 0,1 до 40 |
±3 %(прив.) |
Объемный расход газового потока Х) |
м3/ч |
от 0,46404 до 1,80406 |
±4 %(прив.)4) |
Твердые (взвешенные) частицы |
мг/м3 |
от 20 до 2000 |
±25 %(отн.) |
|
Таблица 6 - Основные технические характеристики
Наименование характеристики |
Значение |
Напряжение питания от сети переменного тока частотой (50±1) Гц, В |
230±23 |
Габаритные размеры, мм, не более: | |
- системы Gasmet CEMS II | |
длина |
600 |
ширина |
600 |
высота |
2115 |
Масса, кг, не более: - системы Gasmet CEMS II |
500 |
Средняя наработка на отказ в условиях эксплуатации, с учетом технического обслуживания, ч (при доверительной вероятности Р=0,95) |
24000 |
Средний срок службы, лет |
10 |
Условия эксплуатации (внутри блока-контейнера): диапазон температуры, оС |
от 5 до 30 |
относительная влажность (без конденсации влаги), %, не более |
95 |
диапазон атмосферного давления, кПа |
от 84 до 120 |
Параметры анализируемого газа на входе в пробоотборный зонд: | |
-температура, °С, не более |
+600 |
Параметры газовой пробы на входе в блок аналитический: | |
-температура, °С, не более |
+180 |
