Номер по Госреестру СИ: 81506-21
81506-21 Угломеры универсальные
(Marui-Keiki HG-36)
Назначение средства измерений:
Угломеры универсальные Marui-Keiki HG-36 (далее - угломеры) предназначены для измерений плоского угла.

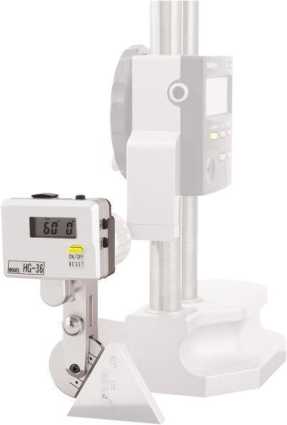

Внешний вид.
Угломеры универсальные
Рисунок № 1

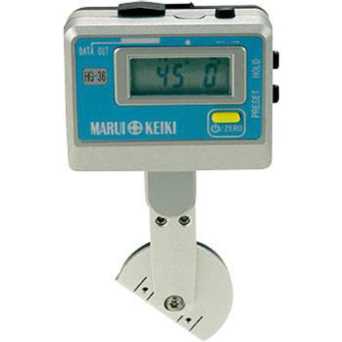

Внешний вид.
Угломеры универсальные
Рисунок № 2
Программное обеспечение
Угломеры имеют встроенное программное обеспечение, которое записывается в энергонезависимую память угломера при выпуске из производства и не может быть изменено в процессе эксплуатации. Идентификация ПО не предусмотрена конструкцией. Конструкция средства измерений (СИ) исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077 2014.
Знак утверждения типа
Знак утверждения типананосят на титульный лист «Руководства по эксплуатации» типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийп. 7 «Использование по назначению» руководства по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к угломерам универсальным Marui-Keiki HG-36
Принцип действия угломеров основан на совмещении измерительных поверхностей угломера с поверхностями, образующими измеряемый угол и считывании с цифрового дисплея угломера значений измеряемого угла.
Угломеры состоят из вращающегося основания, цилиндрической измерительной поверхности и цифрового отсчетного устройства.
Общий вид угломеров универсальных Marui-Keiki HG-36 представлен на рисунке 1.
Рисунок 1 - Общий вид угломеров HG-36 (цвет корпуса угломера может отличаться)
Пломбирование угломеров не предусмотрено. Знак поверки наносится на свидетельство о поверке.
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значения |
Диапазон измерений наружных углов |
от 0° до 180° |
Диапазон измерений внутренних углов | |
Пределы допускаемой абсолютной погрешности измерений угла |
±5' |
Цена единицы наименьшего разряда |
1' (0,01°) |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Допускаемое отклонение от плоскостности и прямолинейности измерительных поверхностей, мкм |
3 |
Условия эксплуатации: - температура окружающей среды, °С |
от +15 до +25 |
- относительная влажность воздуха, %, не более |
80 |
Средний срок службы, лет, не менее |
5 |
Габаритные размеры, мм, не более: | |
- длина |
120 |
- ширина |
90 |
- толщина |
65 |
Масса, г, не более |
300 |
