Номер по Госреестру СИ: 81507-21
81507-21 Угломеры универсальные
(Marui-Keiki)
Назначение средства измерений:
Угломеры универсальные Marui-Keiki (далее - угломеры) предназначены для измерений плоского угла.
Внешний вид.
Угломеры универсальные
Рисунок № 1
Внешний вид.
Угломеры универсальные
Рисунок № 2
Внешний вид.
Угломеры универсальные
Рисунок № 3
Программное обеспечение
Угломеры DP-601 имеют встроенное программное обеспечение, которое записывается в энергонезависимую память угломера при выпуске из производства и не может быть изменено в процессе эксплуатации. Идентификация ПО не предусмотрена конструкцией. Конструкция средства измерений (СИ) исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077 2014.
Знак утверждения типа
Знак утверждения типананосят на титульный лист «Руководства по эксплуатации» типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
п. 7 «Использование по назначению» руководства по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к угломерам универсальным Marui-KeikiТехническая документация компании Marui Techno Co., Ltd., Япония.
Принцип действия угломеров основан на совмещении измерительных поверхностей угломера с поверхностями, образующими измеряемый угол и считывании со шкалы или цифрового дисплея угломера значений измеряемого угла.
Угломеры состоят из основания, измерительных поверхностей и считывающего устройства (шкалы с нониусом или цифрового дисплея).
Угломеры выпускаются в трех модификациях, которые отличаются способом отсчета показаний, формой измерительных поверхностей, ценой деления и диапазоном измерений:
-
- MP-101 - имеют закрытый корпус, микровинт с ценой деления 1' для подачи основания со шкалой, с отсчетом по нониусу без параллакса, оснащены лупой;
-
- BP-301 - с отсчетом по нониусу без параллакса, оснащены лупой;
-
- DP-601 - имеют цифровое отсчетное устройство.
Общий вид угломеров универсальных Marui-Keiki представлен на рисунках 1-3.

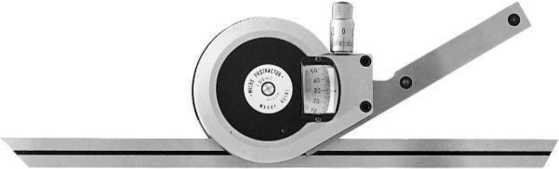

Рисунок 1 - Общий вид угломеров MP-101

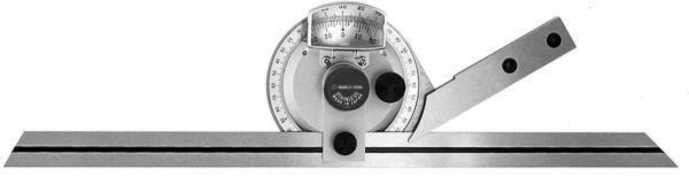

Рисунок 2 - Общий вид угломеров BP-301

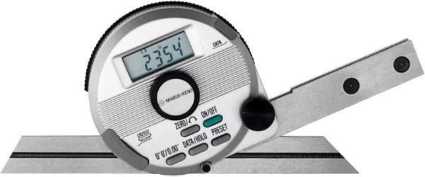

Рисунок 3 - Общий вид угломеров DP-601
Пломбирование угломеров не предусмотрено. Знак поверки наносится на свидетельство о поверке.
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значения для модификаций угломеров | ||
BP-301 |
MP-101 |
DP-601 | |
Диапазон измерений наружных углов |
от 0° до 90°х4 |
от 0° до 360° | |
Диапазон измерений внутренних углов |
от 90° до 90°х2 |
от 90° до 180° | |
Пределы допускаемой абсолютной погрешности измерений угла |
±5' |
±2' | |
Значение отсчета по нониусу |
5' |
- | |
Цена деления микрометрического винта |
- |
1' |
- |
Цена единицы наименьшего разряда |
- |
1' (0,01°) | |
Цена деления основной шкалы |
1° |
- |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Допускаемое отклонение от плоскостности и прямолинейности | |
измерительных поверхностей, мкм, для длины измерительных | |
поверхностей: | |
- до 100 мм включ. |
3 |
- св.100 до 150 мм включ. |
4 |
- св. 150 мм |
6 |
Допускаемое отклонение от параллельности измерительных | |
поверхностей линейки, мкм, для длины измерительных | |
поверхностей: | |
- от 100 до 150 мм включ. |
8 |
- св. 150 мм |
12 |
Продолжение таблицы 2
Наименование характеристики |
Значение |
Допускаемое смещение измерительной поверхности линейки относительно измерительной поверхности основания, мм, для модификаций: - MP-101; - BP-301; - DP-601 |
от -0,5 до 0,1 от -0,4 до 0,1 от -0,4 до 0,1 |
Номинальная длина линейки, мм, для модификаций:
|
150; 300 150; 300; 500 150 |
Допускаемое отклонение от перпендикулярности измерительных поверхностей установочного угольника (для угломера МР-101) |
±1' |
Допускаемое отклонение от прямолинейности измерительных поверхностей установочного угольника (для угломера МР-101), мкм |
4 |
Условия эксплуатации:
|
от +15 до +25 80 |
Средний срок службы, лет, не менее |
5 |
Таблица 3 - Габаритные размеры и масса
Модификация угломеров универсальных Marui-Keiki |
Масса, г, не более |
Длина, мм, не более |
Ширина, мм, не более |
Толщина, мм, не более |
МР-101 |
1000 |
360 |
115 |
25 |
ВР-301 |
700 |
340 |
100 |
25 |
DP-601 |
600 |
360 |
115 |
25 |
