Наименование

Обозначение

Количество

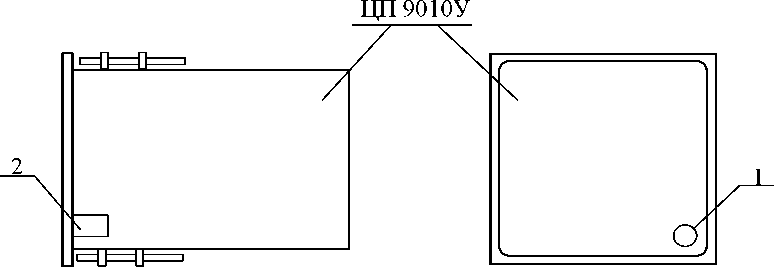

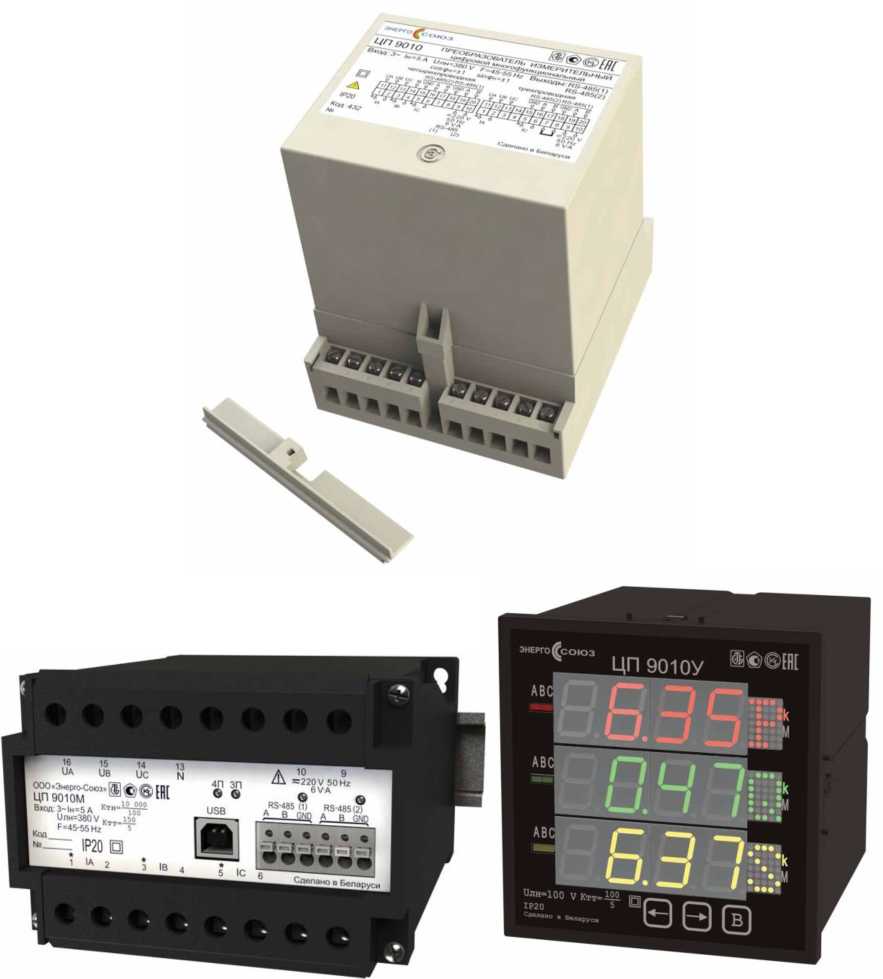

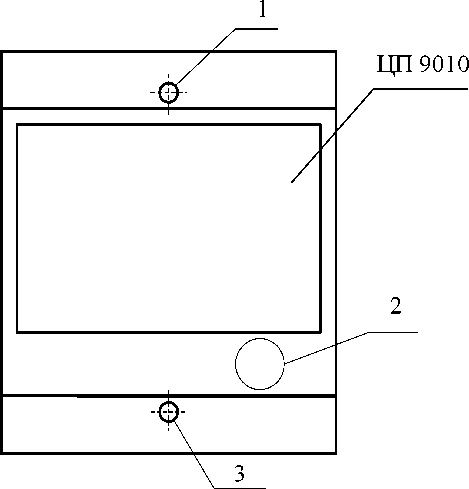

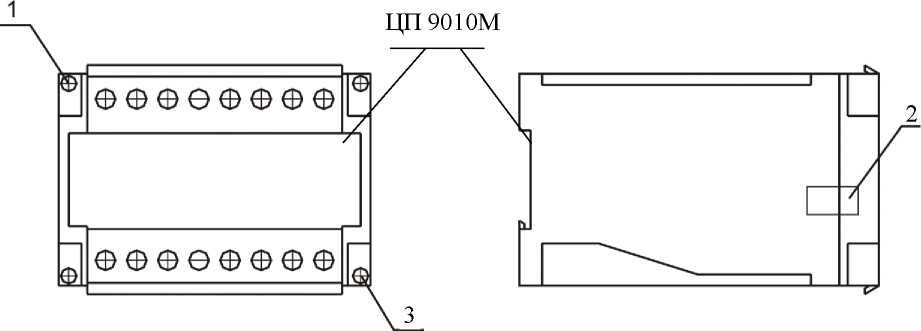

Преобразователи измерительные цифровые многофункциональные ЦП 9010 (модификация по заказу)

УИМЯ.411600.042

1

Паспорт

УИМЯ.411600.042 ПС

1

Руководство по эксплуатации

УИМЯ.411600.042 РЭ

1

Методика поверки

МРБ МП.1993-2010

1

CD-диск с демонстрационным программным обеспечением

—

1

Коробка упаковочная

УИМЯ.743832.002

1

Примечание: при поставке партии преобразователей в один адрес прилагается один экземпляр руководства по эксплуатации и методики поверки на 3 преобразователя

Параметры преобразуемого входного сигнала

Переменный ток 1вх.4пр, А (Ia = Ib = Ic), !вх.3пр, А (Ia = 1с), А

Напряжение линейное переменного тока, В илн (Uab,Ubc,Uca) = ифн^З

Частота, Гц

Угол сдвига фаз между током и напряжением, (ф), градус

Cos ф.н (sin ф.н), номинальное значение

Диапазон преобразования

Номинальное значение, In

Диапазон преобразования

Номинальное

значение, илн.н

Диапазон преобразования

Номинальное значение

от 0 до 0,5 от 0 до 1,0 от 0 до 2,5 от 0 до 5,0

0,5

1,0

2,5

5,0

от 0 до 120

от 0 до 264

от 0 до 456

от 80 до 120

100

220

380

100

от 45 до 55

50

от 0 до 360

+1 и -1

Примечания

• 1. Хвх.Дпр - ток в трехфазных четырехпроводных цепях переменного тока.

• 2. ^х.Зпр - ток в трехфазных трехпроводных цепях переменного тока.

• 3. иф - напряжение фазное переменного тока.

• 4. Номинальное значение действующего значения тока нулевой последовательности I₀=Ik

• 5. Номинальное значение действующего значения напряжения нулевой последовательности ио=ифн.

Диапазон изменения

Выходного аналогового сигнала, мА

Сопротивления нагрузки, кОм

от 0 до +5,0^Х)

от 0 до 3,0

от +4,0 до +20,0

от 0 до 0,5,0

от 0 до +20,0

от 0 до 0,5

от 0 до +2,5, от +2,5 до +5,0²⁾

от 0 до 3,0

от -5,0 до 0, от 0 до +5,0²⁾

от 0 до 3,0

от +4 до +12,0, от +12,0 до +20,0²⁾

от 0 до 0,5

от 0 до +10,0, от +10,0 до +20,0²⁾

от 0 до 0,5

Примечание

• 1)    Однополярные аналоговые сигналы. Используются при измерении токов, напряжений, частоты, полной мощности, а также при измерении активной и реактивной мощности и коэффициента мощности в двух квадрантах.

• 2)    Двухполярные аналоговые сигналы. Используются при измерении активной и реактивной мощности и коэффициента мощности в четырех квадрантах.

Наименование характеристики

Значение

Пределы допускаемой основной приведенной погрешности при измерении мощности, действующего значений напряжения нулевой последовательности и действующего значений тока нулевой последовательности по всем выходам от нормирующего значения Анорм, %

± 0,5

Пределы допускаемой основной приведенной погрешности при измерении действующих значений фазных токов и напряжений, междуфазных напряжений по выходам RS-485, порту USB от нормирующего значения Анорм, %

± 0,2 (±0,5 по отдельному заказу потребителя)

Пределы допускаемой основной приведенной погрешности при измерении действую щих значений фазных токов и напряжений, междуфазных напряжений по аналоговым выходам и ОУ от нормирующего значения Анорм, %

± 0,5

Пределы допускаемой основной приведенной погрешности по всем выходам при измерении частоты в диапазоне изменения фазного напряжения преобразуемого входного сигнала от 0,Шфн до 1,2Uфн от нормирующего значения Анорм, %

± 0,05

Пределы допускаемой приведенной дополнительной погрешности, вызванная изменением температуры окружающей среды на 10 °С

0,5 предела основной приведенной погрешности

Анорм для RS-485, порта USB равно 20000 единиц при измерении тока, напряжения, мощности, и 50000 единиц при измерении частоты;

Анорм для ОУ равно номинальному значению измеряемого параметра в первичной цепи при подключении прибора через измерительные трансформаторы или номинальному значению измеряемого параметра на входе прибора при непосредственном включении;

Анорм для аналогового выхода равно верхнему пределу диапазона изменения выходного аналогового сигнала;

Анорм при измерении частоты но 50 Гц.

Наименование характеристики

Значение

Напряжение питающей сети, В:

- от источника напряжения переменного тока частотой 50 Гц;

от 198 до 242

- от источника напряжения переменного тока (номинальное значение 220 В) частотой 50 Гц;

от 85 до 264

- от источника напряжения постоянного тока (номинальное значение

220 В);

от 120 до 370

- от источника напряжения постоянного тока (номинальное значение 24 В)

от 18 до 36

Мощность, потребляемая преобразователями от цепи входного сигнала при номинальных значениях преобразуемых входных сигналов, не превышает, В^А:

- для каждой последовательной цепи;

0,2

- для параллельных цепей с питанием от измерительной цепи: от фазы В;

0,2

от фаз А и С для ЦП 9010У;

9,0

от фаз А и С для ЦП 9010 и ЦП 9010М;

6,0

- для каждой параллельной цепи преобразователя с питанием от внешнего источника;

0,2

Мощность, потребляемая от внешнего источника, не должна превышать, А:

- для ЦП 9010, ЦП 9010М;

6,0

- для ЦП 9010У.

9,0

Габаритные размеры (ДхШ*В), мм, не более: - для ЦП 9010;

110x125x132

- для ЦП 9010У;

120x120x148

- для ЦП 9010М.

110x83x130

Масса, кг, не более

1,2

Условия эксплуатации:

- температуры окружающей среды, °С

от -40 до +55

- относительная влажность при +30 °С, %

90

- атмосферное давление, кПа

от 84,0 до 106,7

Нормальные климатические условия: - температуры окружающей среды, °С

20

- относительная влажность при +30 °С, %

90

- атмосферное давление, кПа

от 84,0 до 106,7

Средняя наработка на отказ, ч, не менее

32000

Средний срок службы, лет, не менее

10
