Сведения о средстве измерений: 44651-20 Преобразователи измерительные цифровые напряжения постоянного тока

Номер по Госреестру СИ: 44651-20
44651-20 Преобразователи измерительные цифровые напряжения постоянного тока
(ЦВ 9257)

Назначение средства измерений:
Преобразователи измерительные цифровые напряжения постоянного тока ЦВ 9257 (далее по тексту - ИП) предназначены для линейного преобразования входного сигнала в унифицированный выходной сигнал постоянного тока, измерения и отображения результатов измерения на отсчетном устройстве (далее по тексту - ОУ), и передачи результатов измерения на ПЭВМ с использованием порта RS-485. ИП предназначены для включения непосредственно или от наружных шунтов или от первичных измерительных преобразователей. ИП могут применяться для комплексной автоматизации объектов электроэнергетики различных отраслей промышленности. Наличие встроенных реле позволяет осуществить коммутацию внешних цепей при принижении (реле К1) или превышении (реле К2) входным сигналом установленного порога срабатывания. Наличие аналогового выхода, выхода RS-485, встроенных реле определяется потребителем и указывается им при заказе. Связь с ПЭВМ осуществляется в соответствии с протоколом передачи данных MODBUS, режим RTU.

сертификация программного обеспечения
Внешний вид. Преобразователи измерительные цифровые напряжения постоянного тока, http://oei-analitika.ru рисунок № 1
Внешний вид.
Преобразователи измерительные цифровые напряжения постоянного тока
Рисунок № 1
Внешний вид. Преобразователи измерительные цифровые напряжения постоянного тока, http://oei-analitika.ru рисунок № 2
Внешний вид.
Преобразователи измерительные цифровые напряжения постоянного тока
Рисунок № 2
Внешний вид. Преобразователи измерительные цифровые напряжения постоянного тока, http://oei-analitika.ru рисунок № 3
Внешний вид.
Преобразователи измерительные цифровые напряжения постоянного тока
Рисунок № 3
Внешний вид. Преобразователи измерительные цифровые напряжения постоянного тока, http://oei-analitika.ru рисунок № 4
Внешний вид.
Преобразователи измерительные цифровые напряжения постоянного тока
Рисунок № 4

Общие сведения

Дата публикации - 24.02.2021
Срок свидетельства - 26.06.2025
Номер записи - 179967
ID в реестре СИ - 1385941
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Общество с ограниченной ответственностью "Энерго-Союз" (ООО "Энерго-Союз")
Страна - БЕЛАРУСЬ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Наличие аналогов СИ: Преобразователи измерительные цифровые напряжения постоянного тока (ЦВ 9257)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "Энерго-Союз" (ООО "Энерго-Союз")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
44058-20
23.11.2024
Преобразователи измерительные цифровые переменного тока, ЦА 9254
Общество с ограниченной ответственностью "Энерго-Союз" (ООО "Энерго-Союз") (БЕЛАРУСЬ )
ОТ
МП
4 года
43988-20
20.11.2025
Преобразователи измерительные цифровые напряжения переменного тока, ЦВ 9255
Общество с ограниченной ответственностью "Энерго-Союз" (ООО "Энерго-Союз") (БЕЛАРУСЬ )
ОТ
МП
4 года
44651-20
26.06.2025
Преобразователи измерительные цифровые напряжения постоянного тока, ЦВ 9257
Общество с ограниченной ответственностью "Энерго-Союз" (ООО "Энерго-Союз") (БЕЛАРУСЬ )
ОТ
МП
4 года
44351-20
26.06.2025
Преобразователи измерительные цифровые реактивной мощности трехфазного тока, ЦЛ 9260
Общество с ограниченной ответственностью "Энерго-Союз" (ООО "Энерго-Союз") (БЕЛАРУСЬ )
ОТ
МП
4 года
44350-20
26.06.2025
Преобразователи измерительные цифровые активной мощности трехфазного тока, ЦЛ 9259
Общество с ограниченной ответственностью "Энерго-Союз" (ООО "Энерго-Союз") (БЕЛАРУСЬ )
ОТ
МП
4 года
44143-20
31.03.2025
Преобразователи измерительные цифровые частоты переменного тока, ЦД 9258
Общество с ограниченной ответственностью "Энерго-Союз" (ООО "Энерго-Союз") (БЕЛАРУСЬ )
ОТ
МП
4 года
43989-20
31.03.2025
Преобразователи измерительные цифровые многофункциональные, ЦП 9010
Общество с ограниченной ответственностью "Энерго-Союз" (ООО "Энерго-Союз") (БЕЛАРУСЬ )
ОТ
МП
4 года
44349-21
07.07.2026
Преобразователи измерительные цифровые постоянного тока, ЦА 9256
Общество с ограниченной ответственностью "Энерго-Союз" (ООО "Энерго-Союз") (БЕЛАРУСЬ )
ОТ
МП
4 года
<p>Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). </p> <p>При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН. </p> <p>Представленный отчет состоит из круговой и столбчатой диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок. В отчете использованы не все группы СИ, а только самые крупные группы СИ (5 тыс.), название которых состоят не более чем из двух слов. </p> <p>На круговой диаграмме показано распределение поверок СИ по группам. Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по группам СИ, существенно превышает объём поверок, загруженных в АРШИН. Это связано с тем, что многие типы СИ входят одновременно в несколько групп.</p> <p>Столбчатая диаграмма демонстрирует то же распределение поверок по группам СИ, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.</p> <p>В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. </p>

Стоимость 200 руб. или по подписке

Кто поверяет Преобразователи измерительные цифровые напряжения постоянного тока (ЦВ 9257)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Преобразователи измерительные цифровые напряжения постоянного тока (ЦВ 9257)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Программное обеспечение (ПО) приборов встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированной настройки и вмешательства, приводящим к искажению результатов измерений.

Влияние программного обеспечения учтено при нормировании метрологических и технических характеристик прибора.

Идентификационные данные программного обеспечения приборов представлены в таблице 1.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные

Значение

(признаки)

Идентификационное наименование ПО

92xx izm v.03.hex

Номер версии (идентификационный номер) ПО

не ниже 03

Цифровой идентификатор ПО

3a35557d12487f15b29f723fc7c8d991

Другие идентификационные данные

MD5


Знак утверждения типа

Знак утверждения типа

наносится на титульные листы эксплуатационной документации типографским способом и лицевую панель прибора фотохимическим способом.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе.


Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к преобразователям измерительным цифровым напряжения постоянного тока ЦВ 9257

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».

ТУ BY 300521831.056-2010 «Преобразователи измерительные цифровые постоянного тока ЦА 9256 и напряжения постоянного тока ЦВ 9257. Технические условия».

Поверка

Поверка

осуществляется по документу МРБ МП.2012-2010 «Преобразователи измерительные цифровые постоянного тока ЦА 9256 и напряжения постоянного тока ЦВ 9257. Методика поверки», утвержденным РУП «Витебский ЦСМС» 10.02.2010 г.

Основные средства поверки:

  • - мегаомметр Е6-16 (регистрационный номер в Федеральном информационном фонде 61977-15);

  • - калибратор программируемый П320 (регистрационный номер в Федеральном информационном фонде 7493-79);

  • - вольтметр В7-65 (регистрационный номер в Федеральном информационном фонде 20250-06);

  • - магазин сопротивлений Р33 (регистрационный номер в Федеральном информационном фонде 1321-60);

  • - катушка сопротивления образцовая Р331 номиналом 100 Ом (регистрационный номер в Федеральном информационном фонде 1162-58).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и/или крышку корпуса преобразователя в виде наклейки со штрих-кодом и/или в виде оттиска поверительного клейма.


Изготовитель

Общество с ограниченной отв етственностью «Энерго-Союз» (ООО «Энерго-Союз») Адрес: Республика Беларусь, 210601, г. Витебск, ул. С. Панковой, д.3, ком. 205 Телефон: +375 (212) 67-72-30
Е-mail: energo@vitebsk.by

Преобразователи конструктивно состоят из следующих основных узлов: кожуха, лицевой панели, платы обработки, платы индикации, платы питания, платы клеммных колодок.

На плате индикации размещены 2 светодиода индикации превышения или принижения входным сигналом установленного порога срабатывания (для преобразователей, в которых присутствуют реле), и ОУ, на котором индицируется измеренное значение сигнала в первичной цепи (при включении от шунта или первичного измерительного преобразователя) или входного сигнала (при непосредственном включении).

Кожух и лицевая панель выполнены из изоляционного материала. Крепление на щите осуществляется с помощью четырех фиксаторов.

ИП изготавливаются в трех конструктивных исполнениях: ЦВ 9257Е, ЦВ 9257Р, ЦВ 9257М.

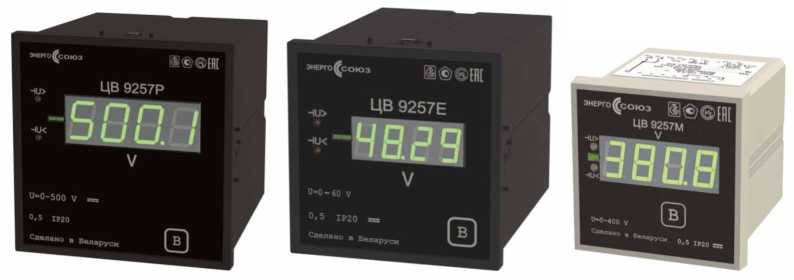

Внешний вид ИП приведен на рисунке 1.

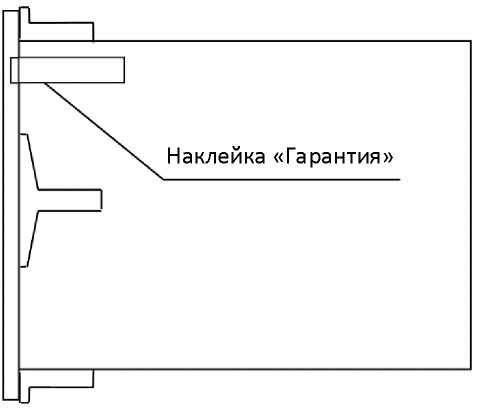

Схема пломбировки от несанкционированного доступа и обозначения мест для нанесения оттисков клейм и размещения наклеек приведены на рисунке 2.

Внешний вид. Преобразователи измерительные цифровые напряжения постоянного тока (ЦВ 9257), http://oei-analitika.ru

Рисунок 1 - Внешний вид ИП

ЦВ 9257
Внешний вид. Преобразователи измерительные цифровые напряжения постоянного тока (ЦВ 9257), http://oei-analitika.ru
Внешний вид. Преобразователи измерительные цифровые напряжения постоянного тока (ЦВ 9257), http://oei-analitika.ru

Место для нанесения знака поверки

Внешний вид. Преобразователи измерительные цифровые напряжения постоянного тока (ЦВ 9257), http://oei-analitika.ru

Рисунок 2 - Место нанесения знака поверки средств измерений на лицевой панели ИП и место нанесения гарантийной наклейки на боковой панели


Комплектность поставки соответствует таблице 3.

Таблица 3 -

Наименование

Обозначение

Количество

Преобразователи измерительные цифровые напряжения постоянного тока ЦВ 9257 (модификация по заказу)

УИМЯ.411600.057

1

Паспорт

УИМЯ.411600.057 ПС

1

Руководство по эксплуатации

УИМЯ.411600.056 РЭ

1

Методика поверки

МРБ МП.2012-2010

1

CD-диск      с      демонстрационным

программным обеспечением

-

1

Коробка упаковочная

УИМЯ.743832.002

1

Наименование

Обозначение

Количество

Примечание: при поставке партии преобразователей в один адрес прилагается один экземпляр руководства по эксплуатации и методики поверки на 3 преобразователя


По заказу потребителя ИП могут быть изготовлены с диапазоном измерения преобразуемого входного сигнала, приведенным в таблице 2.

Верхний предел диапазона измерений преобразуемого входного сигнала в дальнейшем -номинальное значение входного сигнала.

При определении основной погрешности по аналоговому выходу Анорм равно верхнему пределу диапазона изменения выходного аналогового сигнала.

При определении основной погрешности ОУ Анорм равно номинальному значению входного сигнала при непосредственном включении и большему (по модулю) из пределов измерения сигнала на входе шунта или первичного измерительного преобразователя.

При определении основной погрешности по выходу RS-485 Анорм= 5000 единиц.

Таблица 2 -

Наименование характеристики

Значение

1

2

Верхний   предел диапазона   измерения

преобразуемого входного сигнала (Аверх),В

от 1 до 600

Нижний предел диапазона измерения преобразуемого входного сигнала (Анижн)

Аверх - Аннжн

80 % < ------100 % < 200 %

Аверх

Диапазон изменения выходного аналогового сигнала (при наличии аналогового выхода), мА

от 0 до 5

от 4 до 20

от 4 до 12 до 20

от 0 до 2,5 до 5

± 5

от 0 до 20

от 0 до 10 до 20

от 0 до 5      или    от 0 до 2,5 до 5

от 4 до 20     или    от 4 до 12 до 20

от 0 до 5      или    ± 5

от 0 до 20     или    от 0 до 10 до 20

Диапазон изменения сопротивления нагрузки для ИП, имеющих аналоговый выход, кОм

  • - для верхнего предела выходного аналогового сигнала равного 5 мА

  • - для верхнего предела выходного аналогового сигнала равного 20 мА

от 0 до 3,0

от 0 до 0,5

Пределы допускаемой основной приведенной погрешности от нормирующего значения Анорм, %

± 0,5

Класс точности ИП

0,5

Напряжение питающей сети, В:

- от источника напряжения переменного тока

от 198 до 242

частотой 50 Гц;

от 207 до 253*

- от источника напряжения переменного тока

(номинальное значение 220 В*) частотой

от 85 до 264

50 Гц;

- от источника напряжения постоянного тока

от 120 до 300

(номинальное значение 220 В*);

- от источника напряжения постоянного тока

(номинальное значение 24 В);

от 18 до 36

*  - по отдельному заказу номинальное

значение может быть 230 В

Рабочие условия применения:

- температура окружающего воздуха, °С

от - 40 до + 50

- относительная влажность воздуха при 25 °С, %

80

Продолжение таблицы 2

1

2

Мощность, потребляемая ИП, В'А

- от измерительной цепи при номинальных

значениях входных сигналов, не более

0,05

- от цепи питания при номинальных значениях

входных сигналов, не более

6,0

Габаритные размеры (ДхШ*В), мм, не более:

- для корпуса Е;

98x98x138

- для корпуса Р;

120x120x138

- для корпуса М.

72x72x90

Масса ИП, кг, не более

1,0

Средняя наработка на отказ, ч, не менее

32000

Средний срок службы, лет, не менее

10
