Номер по Госреестру СИ: 80522-20
80522-20 Тахеометры электронные
(GeoMax Zoom10)
Назначение средства измерений:
Тахеометры электронные GeoMax Zoom10 (далее - тахеометры) предназначены для измерения расстояний, горизонтальных и вертикальных углов.
Внешний вид.
Тахеометры электронные
Рисунок № 1
Внешний вид.
Тахеометры электронные
Рисунок № 2
Общие сведения
Дата публикации - 22.02.2021
Срок свидетельства - 31.12.2025
Номер записи - 179841
ID в реестре СИ - 1385915
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Тахеометр электронный GeoMax ZOOM 50 2", Тахеометр электронный GeoMax ZOOM 10 5", Тахеометр электронный GeoMax Zoom 10 2˝, Тахеометр электронный GeoMax ZOOM 10 2", ZOOM 10, GeoMax Zoom 10 2” , Geomax Zoom10 5”, Geomax Zoom10 2”, GeoMax Zoom10, модификация GeoMax Zoom10 2", GeoMax Zoom10 GeoMax Zoom10 2”, GeoMax Zoom10 5”, GeoMax Zoom10 5", GeoMax Zoom10 5, GeoMax Zoom10 2”, GeoMax Zoom10 2", GeoMax Zoom10, GeoMax Zoom 10 2', GeoMax Zoom 10 2", Geomax Zoom 10, 2",
Производитель
Изготовитель - "GeoMax AG"
Страна - ШВЕЙЦАРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
В зависимости от выбранного года в отчете выводится информация по наименованиям и межповерочным интервалам (МПИ) типов СИ, поверяемых в указанный период, а также, кол-ву выполненных по ним поверок. На круговые диаграммы не выводятся данные по МПИ с количеством поверок менее 100 и количеством типов СИ менее 10 (с целью сохранения читаемости диаграмм).
Отчет содержит 2 интерактивных графика (круговую диаграммы) и таблицу. Графики имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией фильтра данных и сортировки по любой из колонок, информация приведена в целых числах и процентах.
Внимание! Отчет строится не быстро.
Статистика
Кол-во поверок - 205
Выдано извещений - 0
Кол-во периодических поверок - 124
Кол-во средств измерений - 53
Кол-во владельцев - 52
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Тахеометры электронные (GeoMax Zoom10)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений "GeoMax AG"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
80522-20 31.12.2025 |
Тахеометры электронные, GeoMax Zoom10 "GeoMax AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
81534-21 20.04.2026 |
Нивелиры с компенсатором, GeoMax ZAL120, GeoMax ZAL124, GeoMax ZAL132, GeoMax ZAL220, GeoMax ZAL224, GeoMax ZAL232, GeoMax ZAL320, GeoMax ZAL324, GeoMax ZAL328, GeoMax ZAL330 "GeoMax AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по областям измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные области измерений. Отчет состоит из четырех графиков (одной круговой и трех столбчатых диаграмм) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между областями измерений.
На круговой диаграмме показано количественное соотношение между областями измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные области измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают классические области измерений (ИЗМЕРЕНИЯ ЭЛЕКТРОТЕХНИЧЕСКИХ И МАГНИТНЫХ ВЕЛИЧИН, ИЗМЕРЕНИЯ ФИЗИКОХИМИЧЕСКОГО СОСТАВА И СВОЙСТВ ВЕЩЕСТВ и т.д.) в отличии от узкоспециализированных (СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ, СИ БИОАНАЛИЗА и др.)
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по областям измерений, но уже в динамике по годам начиная с 2000 года. Дополнительно, в отдельные графики вынесены такие специализированные и социально важные области измерений как СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ и БЫТОВЫЕ СЧЕТЧИКИ ВОДЫ.
Кто поверяет Тахеометры электронные (GeoMax Zoom10)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ГЕОМАСТЕР" (РОСС RU.0001.310204) | 50 | 7 | 27 | 23 | 0 | 41 | 23 | 18 | ||
| ООО "РУСГЕОКОМ" (RA.RU.314065) | 9 | 3 | 3 | 6 | 0 | 9 | 3 | 6 | ||
| ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 10 | 6 | 4 | 0 | 9 | 5 | 4 | |||
| ООО "КВАЛИТЕСТ" (RA.RU.312469) | 15 | 11 | 4 | 0 | 12 | 10 | 2 | |||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 30 | 1 | 20 | 10 | 0 | 8 | 7 | 1 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 6 | 0 | 6 | 0 | 6 | 0 | 6 | |||
| ООО "ЦЕНТР МЕТРОЛОГИИ" (RA.RU.320058) | 6 | 0 | 6 | 0 | 6 | 0 | 6 | |||
| ООО "ИСКАТЕЛЬ - 2" (RA.RU.311939) | 27 | 1 | 11 | 16 | 0 | 20 | 8 | 12 | ||
| ООО "ЦИПСИ НАВГЕОТЕХ - ДИАГНОСТИКА" (РОСС RU.0001.310380) | 28 | 4 | 3 | 25 | 0 | 19 | 1 | 18 | ||
| ООО "АЗ-И" (RA.RU.312199) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ООО «ГСИ-СЕРВИС» (RA.RU.313415) | 13 | 5 | 0 | 13 | 0 | 0 | 0 | 0 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| АО "СЕВ.-КАВ.АГП" (RA.RU.310625) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 6 | 5 | 0 | 6 | 0 | 4 | 0 | 4 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 1 | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Тахеометры электронные (GeoMax Zoom10)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ УРАЛТЕСТ Свердловская область |
8849 | 8849 |
Программное обеспечение
Тахеометры имеют встроенное программное обеспечение (далее - ПО) «GeoMax Zoom10», полевое ПО «X-Pad Field «TPS Standard», офисное ПО «GeoMax Geo Office», устанавливаемое на персональный компьютер и мобильное устройство и ПО «xPad Fusion».
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077 -2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационное наименование ПО |
GeoMax Zoom10 |
X-Pad Field «TPS Standard» |
GeoMax Geo Office |
xPad Fusion |
|
Номер версии (идентификационный номер ПО), не ниже |
1.0.0.1 |
3.5 |
3.1.1.0 |
1.00.6.019 |
|
Цифровой идентификатор ПО |
725bc48c |
7DC1221A |
E536DEB2 |
96F5B7CF |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 | |||
Знак утверждения типа
Знак утверждения типананосится печатным способом на титульный лист руководства по эксплуатации и наклейкой на корпус тахеометров.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к тахеометрам электронным GeoMax Zoom10Техническая документация «GeoMax AG», Швейцария
Поверка
Поверкаосуществляется по документу МП АПМ 14-20 «ГСИ. Тахеометры электронные GeoMax Zoom10. Методика поверки», утверждённому ООО «Автопрогресс-М» «19» февраля 2020 г.
Основные средства поверки:
-
- стенд универсальный коллиматорный ВЕГА УКС (рег. № 44753 -16);
-
- рабочий эталон 2-го разряда по Государственной поверочной схеме для координатновременных средств измерений утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2831 - фазовый светодальномер (электронный тахеометр).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
«GeoMax AG», ШвейцарияEspenstrasse 135, CH-9443 Widnau, Switzerland Phone: +41 71 447 1700, Fax: +41 71 447 1709
E-mail: info@geomax-positioning.com
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М» (ООО «Автопрогресс-М»)Адрес: 125167, г. Москва, ул. Викторенко, д. 16, стр. 1
Тел.: +7 (495) 120-0350,
E-mail: info@autoprogress-m.ru
Тахеометры электронные GeoMax Zoom10 - геодезические приборы, принцип действия которых заключается в измерении углов поворота линии визирования зрительной трубы в горизонтальной и вертикальной плоскостях, с возможностью одновременного измерения расстояний до объектов вдоль линии визирования.
Принцип измерения углов поворота зрительной трубы в горизонтальной и вертикальной плоскостях заключается в следующем: на горизонтальном и вертикальном лимбах располагаются кодовые дорожки (диски), дающие воз можность на основе сочетания прозрачных и непрозрачных полос получать при пропускании через них света лишь два сигнала: "темно - светло", которые принимаются фотоприёмником. Сигнал, принятый фотоприемником, поступает в электронную часть датчика угла, где происходит вычисление угла поворота зрительной трубы.
Измерение расстояний производится лазерным дальномером, принцип действия которого основан на определении разности фаз излучаемых и принимаемых модулированных сигналов. Модулируемое излучение лазера с помощью оптической системы направляется на цель. Отраженное целью излучение принимается той же оптической системой, усиливается и направляется на блок, где происходит измерение разности фаз, излучаемых и принимаемых сигналов, на основании которого вычисляется расстояния до цели.
Лазерный дальномер может работать с применением призменных отражателей (отражательный режим) или по диффузным объектам (в диффузном режиме).
Длина волны излучения лазерного дальномера - 658 нм, мощность - 0,34/4,8 мВт, класс 1/3R (при измерении в отражательном/диффузном режиме), в соответствии со стандартами IEC 60825-1 «Безопасность лазерных изделий».
Конструктивно тахеометры выполнены единым блоком. На передней и задней панелях тахеометров расположена кнопочная панель управления с возможностью подсветки и монохромным жидкокристаллическим дисплеем. На боковых панелях расположены наводящие винты вертикального и горизонтального круга, отсек под аккумуляторную батарею, а также отсек под порты mini-USB, USB и слот для карт типа SD.
В нижней части тахеометров электронных расположен встроенный лазерный отвес.
Результаты измерений выводятся на дисплей, регистрируются во внутренней памяти и впоследствии могут быть переданы на внешние устройства с помощью кабеля для передачи данных или с помощью сети Bluetooth.
Тахеометры выпускаются в двух модификациях: GeoMax Zoom10 2 ” и GeoMax Zoom10 5", которые отличаются между собой погрешностью и точностью измерений углов.
Общий вид тахеометров электронных представлен на рисунке 1. Общий вид маркировочной таблички представлен на рисунке 2.

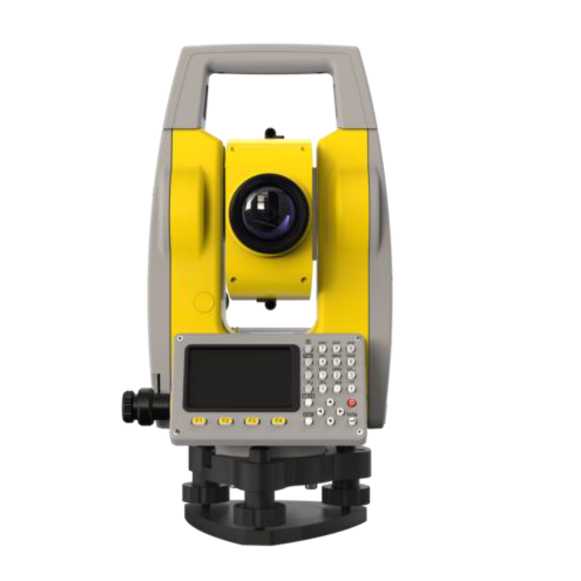

Рисунок 1 - Общий вид тахеометров электронных GeoMax Zoom 10

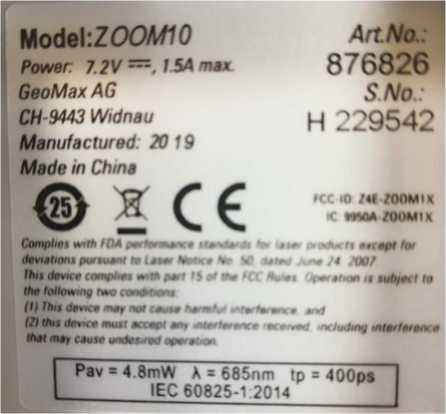

Рисунок 2 - Общий вид маркировочной таблички
