Сведения о средстве измерений: 80742-20 Расходомер-счетчик турбинный

Номер по Госреестру СИ: 80742-20
80742-20 Расходомер-счетчик турбинный
(HMP)

Назначение средства измерений:
Расходомер-счетчик турбинный HMP предназначен для измерений объемного расхода и объема жидкости.

сертификация программного обеспечения

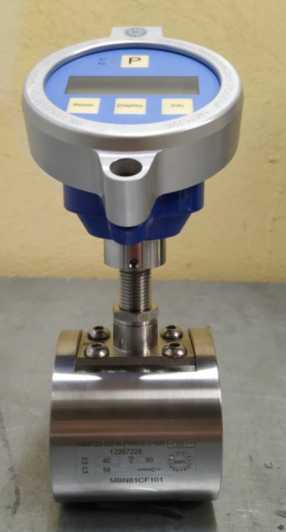

Внешний вид. Расходомер-счетчик турбинный , http://oei-analitika.ru рисунок № 1
Внешний вид.
Расходомер-счетчик турбинный
Рисунок № 1
Внешний вид. Расходомер-счетчик турбинный , http://oei-analitika.ru рисунок № 2
Внешний вид.
Расходомер-счетчик турбинный
Рисунок № 2

Общие сведения

Дата публикации - 15.02.2021
Срок свидетельства -
Номер записи - 179812
ID в реестре СИ - 1385711
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

нет модификации,

Производитель

Изготовитель - KEM Küppers Elektromechanik GmbH
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Махачкала - город на юге России, расположенный на берегу Каспийского моря. Столица Республики Дагестан. Третий по величине город в Северо-Кавказском регионе и крупнейший город в Северо-Кавказском федеральном округе. Махачкала - самый густонаселенный город Северо-Кавказского федерального округа, один из немногих растущих и самый быстрорастущий из крупнейших российских городов, многие из которых в постсоветское время имели отрицательную динамику численности населения.

Современная Махачкала - крупный экономический, административный, политический, научный и культурный центр Юга России. Это единственный незамерзающий российский морской порт на Каспии. Город является крупным промышленным центром Южного федерального округа. Его предприятия специализируются на производстве оборонной, лесной, металлообрабатывающей, электронной, рыбоперерабатывающей и другой продукции. За последние 4 года объем промышленного производства увеличился более чем в 5 раз.

Отчет "Анализ рынка поверки в Махачкале" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Махачкала.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 729 дн.

Приказы РСТ, где упоминается данный тип СИ

Наличие аналогов СИ: Расходомер-счетчик турбинный (HMP)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель
80742-20 Расходомер-счетчик турбинный (HMP)
KEM Küppers Elektromechanik GmbH (ГЕРМАНИЯ )
78390-20 Расходомеры-счетчики жидкости ("РВШ-ТА")
Общество с ограниченной ответственностью «Мария плюс» (ООО «Мария+») (РОССИЯ Брянская обл., г. Клинцы)

Все средства измерений Общество с ограниченной ответственностью «Мария плюс» (ООО «Мария+»)

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
80742-20

Расходомер-счетчик турбинный , HMP
KEM Küppers Elektromechanik GmbH (ГЕРМАНИЯ )
ОТ
МП
2 года

Нижний Новгород - город в России, административный центр городского округа, центр и район города Приволжского федерального округа. Расположен в центре Восточно-Европейской зоны наблюдения при слиянии Оки и Волги. Ока делит город на две части - берега на Дятловых горах и подходы к ее левой низменности. В период с 1932 по 1990 год город назывался Горький (в честь появления Максима Горького).

Нижний Новгород расположен в 400 км к востоку от Москвы, а транспортный коридор между двумя городами выделяется как конурбация Москва - Нижний Новгород.

Известен как крупный центр судостроения, авиации, автомобилестроения и информационных технологий. В период с 1959 по 1991 год город был закрыт для иностранцев, но в настоящее время является крупнейшим центром речного круизного туризма в России и местом проведения международных выставок различного профиля на базе Нижегородской ярмарки.

Муниципальное образование "город Нижний Новгород" является городским округом, городом областного значения. Площадь: 46 000 га. Население Нижнего Новгорода с подчиненными населенными пунктами (по состоянию на 1 января 2014 года): 1 272 719 человек.

Нижегородская область и ее областной центр - это территория с преобладанием русского населения, которое, согласно последней переписи, составило 95% всех жителей. Однако в Нижнем Новгороде проживает около 100 различных национальностей. В настоящее время в городе официально зарегистрировано 28 национально-культурных обществ. Официальным и общепринятым языком является русский.

На крупных и средних предприятиях города в реальном секторе экономики занято около 223 тысяч человек (38% от общего числа работающих в городе).

Доля города в основных показателях Нижегородской области по следующим направлениям: обрабатывающие производства составляет 28%, розничная торговля - 55,5%, платные услуги - 82,2%, общественное питание 54,8%. Наиболее развитыми отраслями промышленности являются машиностроение и металлообработка, пищевая, черная и цветная металлургия, медицинская, легкая и деревообрабатывающая, машиностроение и металлообработка.

Отчет "Анализ рынка поверки в Нижнем Новгороде" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Расходомеры-счетчики жидкости ("РВШ-ТА")

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО ЦМ "СТП"
(RA.RU.311519)
  • нет модификации
  • 1 1 0 0 1 1 0

    Стоимость поверки Расходомеры-счетчики жидкости ("РВШ-ТА")

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Расходомеры-счетчики турбинные HMP имеют встроенное программное обеспечение (далее - ПО), предназначенное для обработки измерительной информации, индикации результатов измерений, формирования выходных сигналов, настройки и проведения диагностики.

    Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.

    Т аблица 1 - Идентификационные данные ПО

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    VTC

    Номер версии (идентификационный номер) ПО

    V1.14


    Знак утверждения типа

    Знак утверждения типа

    наносится на расходомер-счетчик турбинный HMP в виде наклейки и на титульный лист паспорта типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений
    приведены в эксплуатационном документе.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к расходомеру-счетчику турбинному HMP

    Приказ Росстандарта от 7 февраля 2018 года № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

    Поверка

    Поверка осуществляется по документу МП 2809/1-311229-2020 «Государственная система обеспечения единства измерений. Расходомер-счетчик турбинный HMP. Методика поверки», утвержденному ООО Центр Метрологии «СТП» 28 сентября 2020 г.

    Основные средства поверки:

    • - эталон единицы объемного расхода жидкости 2 -го разряда в соответствии с частью 1 Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденной приказом Росстандарта от 7 февраля 2018 года № 256;

    • - калибратор токовой петли Fluke 705 (регистрационный номер 29194-05 в Федеральном информационном фонде по обеспечению единства измерений).

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик расходомера-счетчика турбинного HMP с требуемой точностью.

    Знак поверки наносится на свидетельство о поверке расходомера-счетчика турбинного HMP.


    Изготовитель

    KEM Kuppers Elektromechanik GmbH, Германия
    Адрес: Liebigstrasse 5, D-85757 Karlsfeld, Germany
    Телефон: +49 8131 59391 0
    Факс: +49 8131 58870
    Web-сайт: https://www.kem-kueppers.com/
    E-mail: info@kem-kueppers.com

    Заявитель

    Общество с ограниченной ответственностью «Сименс Технологии Газовых
    Турбин» (ООО «Сименс Технологии Газовых Турбин»)
    ИНН 7804027534
    Адрес: 198323, Ленинградская область, Ломоносовский район, Южная часть промзоны Горелово тер, ул. Сименса, д.1
    Телефон: (812) 643-73-00, факс: (812) 643-59-57
    Web -сайт: www. si emens.ru/gas-turbines
    E-mail: SGTT.ru@siemens.com

    Испытательный центр

    Общество с ограниченной ответственностью Центр Метрологии «СТП»
    Адрес: 420107, Российская Федерация, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, корп. 5
    Телефон: (843) 214-20-98, факс: (843) 227-40-10
    Web-сайт: http://www.ooostp.ru
    E-mail: office@ooostp.ru

    Принцип действия расходомера-счетчика турбинного HMP основан на взаимодействии крыльчатки первичного преобразователя с движущимся по нему потоком жидкости. С помощью крыльчатки осевая скорость потока жидкости преобразуется в угловую скорость вращения. Скорость вращения крыльчатки пропорциональна объемному расходу жидкости, а число оборотов крыльчатки - объему жидкости, прошедшему через первичный преобразователь.

    Расходомер-счетчик турбинный HMP состоит из первичного преобразователя HMP 25-SC-W.PN40.E.V-090 и вычислителя расхода VTC-K-K-N-P.

    Общий вид и схема пломбировки от несанкционированного доступа расходомеров -счетчиков турбинных HMP представлен на рисунке 1.

    Внешний вид. Расходомеры-счетчики жидкости (
    Внешний вид. Расходомеры-счетчики жидкости (

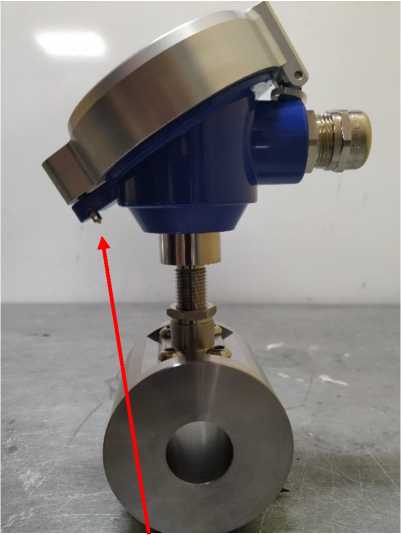

    Место пломбировки
