Сведения о средстве измерений: 80485-20 Барьеры искрозащиты

Номер по Госреестру СИ: 80485-20
80485-20 Барьеры искрозащиты
(серии SIB)

Назначение средства измерений:
Барьеры искрозащиты серии SIB (далее по тексту - барьеры) предназначены для измерений, преобразований унифицированных сигналов силы постоянного тока, сигналов термопреобразователей сопротивления и термоэлектрических преобразователей, расположенных во взрывоопасной зоне, и вывода этих сигналов для подключения к оборудованию во взрывобезопасной зоне, а также для безопасного вывода управляющих сигналов в виде силы постоянного тока к исполнительным механизмам, расположенным во взрывоопасной зоне.

сертификация программного обеспечения
Внешний вид. Барьеры искрозащиты , http://oei-analitika.ru рисунок № 1
Внешний вид.
Барьеры искрозащиты
Рисунок № 1
Внешний вид. Барьеры искрозащиты , http://oei-analitika.ru рисунок № 2
Внешний вид.
Барьеры искрозащиты
Рисунок № 2
Внешний вид. Барьеры искрозащиты , http://oei-analitika.ru рисунок № 3
Внешний вид.
Барьеры искрозащиты
Рисунок № 3
Внешний вид. Барьеры искрозащиты , http://oei-analitika.ru рисунок № 4
Внешний вид.
Барьеры искрозащиты
Рисунок № 4
Внешний вид. Барьеры искрозащиты , http://oei-analitika.ru рисунок № 5
Внешний вид.
Барьеры искрозащиты
Рисунок № 5
Внешний вид. Барьеры искрозащиты , http://oei-analitika.ru рисунок № 6
Внешний вид.
Барьеры искрозащиты
Рисунок № 6

Общие сведения

Дата публикации - 03.02.2021
Срок свидетельства - 31.12.2030
Номер записи - 179672
ID в реестре СИ - 1385489
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации, мод. SIB-01AI-SH Ex, исполнение SIB-02AI-H-Ex, исполнение SIB-02AI-H Ex, исполнение SIB-01AI-SH-Ex, исполнение SIB-01AI-H-Ex, SIB-02TI Ex, SIB-02AI-H Ex, SIB-01TI Ex, SIB-01AI-SH Ex, SIB-01AI-H Ex,

Производитель

Изготовитель - Общество с ограниченной ответственностью "ПРОМТЭК" (ООО "ПРОМ-ТЭК")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности - Да

Полезный отчет для тех, кто хочет понять, как распределены средства измерений по территории России. Отнесение СИ к конкретному городу осуществляется по адресу организации, осуществляющей поверку (как правило, организация имеет место осуществления деятельности, привязанное к адресу регистрации). Применение базы географических объектов РФ позволяет сделать дальнейшую привязку к региону, области и федеральному округу РФ.

Отчет состоит из трех круговых диаграмм и интерактивной географической карты.

Круговые диаграммы приводят данные по количественному и процентному соотношению средств измерений по Федеральным округам, регионам, областям и городам (с указанием доли рынка, кол-ва аккредитованных организаций, кол-ва СИ).

На интерактивную карту маркерами и цифрами нанесены города и количество организаций, аккредитованных на поверку в каждом конкретном городе. Дополнительно приводится краткая информация по организациям (контактные данные, номер аттестата аккредитации).

Дополнительно, отчет сопровождается справочной таблицей, содержащей информацию об аккредитованной организации с указанием адреса осуществления деятельности, города, региона, округа и количества поверок, занесенных в ФГИС АРШИН.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 976
Выдано извещений - 3
Кол-во периодических поверок - 20
Кол-во средств измерений - 308
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 730 дн.

Наличие аналогов СИ: Барьеры искрозащиты (серии SIB)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "ПРОМТЭК" (ООО "ПРОМ-ТЭК")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
80485-20
31.12.2030
Барьеры искрозащиты , серии SIB
Общество с ограниченной ответственностью "ПРОМТЭК" (ООО "ПРОМ-ТЭК") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
2 года

Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.

Отчет «Количество типов средств измерений в ФГИС АРШИН по группам СИ» предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные группы СИ. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.

Стоит отметить, что отнесение того или иного типа СИ к группе СИ осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между группами СИ.

На круговой диаграмме показано количественное соотношение между группами СИ по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные группы, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают однословные классические группы СИ (АИИС, преобразователи, системы, резервуары, трансформаторы … и др.)

В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по группам СИ, но уже в динамике по годам начиная с 2016 года.

Бесплатный

Кто поверяет Барьеры искрозащиты (серии SIB)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН"
(RA.RU.311406)
РСТ
  • Нет модификации
  • 45 45 0 0 45 45 0
    ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН"
    (RA.RU.311406)
    РСТ
  • Нет модификации
  • SIB-01AI-SH Ex
  • 17 7 10 7 0 17 10 7
    ООО "СНГ"
    (RA.RU.312390)
  • исполнение SIB-01AI-SH-Ex
  • исполнение SIB-02AI-H Ex
  • исполнение SIB-01AI-H-Ex
  • исполнение SIB-02AI-H-Ex
  • 283 283 0 3 283 283 0
    ООО "КОМПАНИЯ КРУС-ЗАПАД"
    (RA.RU.312229)
  • SIB-02AI-H Ex
  • SIB-01TI Ex
  • SIB-02TI Ex
  • SIB-01AI-SH Ex
  • SIB-01AI-H Ex
  • 462 462 0 0 422 422 0
    АО "ТЕККНОУ"
    (RA.RU.312839)
  • SIB-01AI-H Ex
  • SIB-01TI Ex
  • 48 48 0 0 48 48 0
    ФБУ "ПЕРМСКИЙ ЦСМ"
    (RA.RU.311363)
    РСТ
  • SIB-01AI-SH Ex
  • 2 2 0 2 0 2 0 2
    ФБУ "ТЮМЕНСКИЙ ЦСМ"
    (RA.RU.311499)
    РСТ
  • Нет модификации
  • 10 4 2 8 0 6 2 4
    ООО "МЕТРОЛОДЖИРУС"
    (RA.RU.314517)
  • SIB-01AI-H Ex
  • SIB-02AI-H Ex
  • SIB-02TI Ex
  • 84 84 84 0 0 4 4 0
    АО НИЦ "ИНКОМСИСТЕМ"
    (RA.RU.311328)
  • SIB-01AI-SH Ex
  • 22 22 22 0 0 0 0 0
    ООО "НМОП"
    (RA.RU.311359)
  • мод. SIB-01AI-SH Ex
  • 3 0 3 0 3 0 3

    Стоимость поверки Барьеры искрозащиты (серии SIB)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ ЦСМ им. А.М. Муратшина в Республике Башкортостан
    Республика Башкортостан
    890 890

    Программное обеспечение

    Барьеры имеют встроенное программное обеспечение (ПО). ПО барьеров записывается в энергонезависимую память при изготовлении.

    Влияние программного обеспечения учтено при нормировании метрологических и технических характеристик барьеров.

    Таблица 1 - Идентификационные данные программного обеспечения

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    SIBTSoft

    Номер версии (идентификационный номер) ПО

    1)

    не ниже 005.х.ххх

    1)

    обозначение «х» не относится к метрологически значимому ПО

    Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями по метрологии Р 50.2.077-2014. Защита ПО от несанкционированного доступа и предотвращения от записи переменных или внесения активных         команд         обеспечивается         парольным         словом.

    5

    Знак утверждения типа

    Знак утверждения типа

    наносится на лицевую панель методом наклейки этикеток и на титульные листы руководства по эксплуатации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений приведены в эксплуатационных документах.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к барьерам искрозащиты серии SIB

    ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

    ГОСТ Р 8.585-2001 Государственная система обеспечения единства измерений. Термопары. Номинальные статические характеристики преобразования

    ГОСТ 6651-2009 Государственная система обеспечения единства измерений. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний

    ТУ 4217-027-20676432-2016 Барьеры искрозащиты серии SIB. Технические условия

    Поверка

    Поверка осуществляется по документу МП 206.1-159-2018 «Барьеры искрозащиты серии SIB. Методика поверки», утвержденному ФГУП «ВНИИМС» 18 мая 2018 г.

    Основные средства поверки:

    - калибратор многофункциональный Calibro 141 (регистрационный номер в Федеральном информационном фонде 39949-15);

    - калибратор процессов многофункциональный Fluke 725 (регистрационный номер в Федеральном информационном фонде 52221-12).

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

    Знак поверки наносится на свидетельство о поверке и (или) в паспорт.


    Изготовитель


    Общество с ограниченной ответственностью «ПРОМ-ТЭК» (ООО «ПРОМ-ТЭК») ИНН 0278202401
    Юридический адрес: 199106, г. Санкт-Петербург, 26-ая линия В.О., дом 15, корпус 2, литера А, офис 168Н
    Адрес: Республика Башкортостан, г. Уфа, ул. 50-летия Октября, д. 15, корп. 1. Телефон/факс: +7 (812) 245-05-62
    E-mail: info@prom-tec.net

    Испытательный центр

    Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
    Адрес: 119361, г. Москва, ул. Озерная, д. 46
    Телефон: +7 (495) 437-55-77
    Факс: +7 (495) 437-56-66
    E-mail: office@vniims.ru
    Web-сайт: www.vniims.ru

    Барьеры представляют собой промежуточные измерительные преобразователи сигналов постоянного тока, сигналов термопреобразователей сопротивления и термоэлектрических преобразователей (далее по тексту - термопар). Вход и выход барьеров гальванически изолирован. Барьеры конструктивно унифицированы.

    Конструктивно барьеры выполнены в виде печатных плат с электронными компонентами, установленных в негорючий корпус, выполненный из пластика. С противоположных сторон корпуса размещены разъемы для подключения искробезопасных и искроопасных электрических цепей соответственно.

    Серия SIB представлена следующими вариантами исполнения:

    • - Изолирующий повторитель унифицированного аналогового сигнала 0(4)...20 мА из взрывоопасной зоны, «прозрачный» для двустороннего обмена по протоколу HART. Может быть использован для питания датчика. Трехсторонняя изоляция вход/выход/питание. Индикация перегрузки канала.

    Пример записи вариантов исполнения:

    SIB-XXAI-XH Ех 1    2 3 45
    • 1 - тип устройства;

    • 2 - количество каналов:

    01 - один канал;

    02 - два канала;

    • 3 - изолирующий повторитель аналогового сигнала 0(4)...20 мА из взрывоопасной зоны;

    • 4 - дублирование выхода в опасную зону:

    отсутствие буквы - стандартное исполнение. Дублирование выхода отсутствует;

    S - дублирование выхода. Только для одноканального варианта исполнения;

    • 5 - поддержка протокола HART.

    • - Изолирующий повторитель аналогового сигнала 0(4)...20 мА во взрывоопасную зону, «прозрачный» для двустороннего обмена по протоколу HART. Трехсторонняя изоляция вход/выход/питание. Индикация обрыва и короткого замыкания линии связи с

    • 2 исполнительным устройством, а также имитация данного отказа в виде обрыва линии связи с управляющим устройством.

    Пример записи вариантов исполнения:

    S1B-01AO-H Ex 12 3 4
    • 1 - тип устройства;

    • 2 - количество каналов:

    01 - один канал;

    • 3 - изолирующий повторитель аналогового сигнала 0(4)...20 мА во взрывоопасную зону;

    • 4 - поддержка протокола HART;

    - Изолирующий преобразователь сигнала термопреобразователя сопротивления или термопары из взрывоопасной зоны в аналоговый сигнал 0(4)...20 мА постоянного тока. Трехсторонняя изоляция вход/выход/питание. Встроенная компенсация холодного спая. Программно-конфигурируемый тип входного датчика и диапазон преобразования.

    Пример записи вариантов исполнения:

    SIB-XXT] Ех 1     2 3
    • 1 - тип устройства;

    • 2 - количество каналов:

    01 - один канал;

    02 - два канала;

    • 3 - изолирующий преобразователь сигнала термопреобразователя сопротивления или термопары из взрывоопасной зоны в аналоговый сигнал 0(4)...20 мА постоянного тока.

    Общий вид барьеров представлен на рисунках 1-4.

    Внешний вид. Барьеры искрозащиты  (серии SIB), http://oei-analitika.ru

    а)

    Рисунок 1 - Общий вид барьеров: а) SIB-01AI-H Ex, б) SIB-02AI-H Ex

    Внешний вид. Барьеры искрозащиты  (серии SIB), http://oei-analitika.ru

    б)

    Внешний вид. Барьеры искрозащиты  (серии SIB), http://oei-analitika.ru

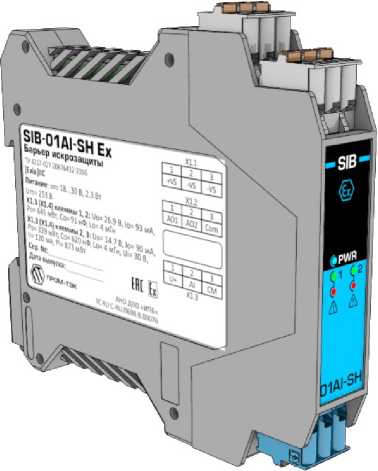

    Рисунок 2 - Общий вид барьера SIB-01AI-SH Ex

    Внешний вид. Барьеры искрозащиты  (серии SIB), http://oei-analitika.ru

    Рисунок 3 - Общий вид барьера SIB-01AO-H Ex

    Внешний вид. Барьеры искрозащиты  (серии SIB), http://oei-analitika.ru

    а)

    Внешний вид. Барьеры искрозащиты  (серии SIB), http://oei-analitika.ru

    б)

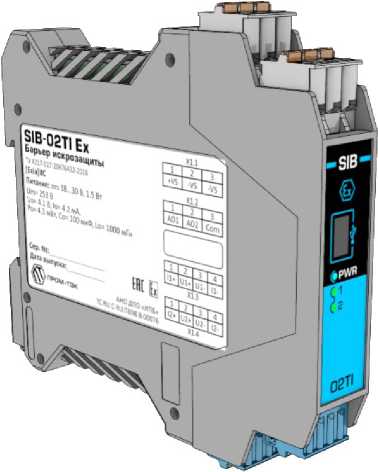

    Рисунок 4 - Общий вид барьеров: а) SIB-01TI Ex, б) SIB-02TI Ex


    Таблица 8 - Комплектность барьеров

    Наименование

    Обозначение

    Количество

    Барьеры искрозащиты серии SIB1)

    SIB-01AI-H Ex, SIB-02AI-H Ex, SIB-01AI-SH Ex, SIB-01AO-H Ex, SIB-01 TI Ex, SIB-02 TI Ex

    1 шт.

    Руководство по эксплуатации1)

    ПРОМ.411531.001РЭ, ПРОМ.411531.002РЭ,

    ПРОМ.411531.005РЭ

    1 экз.

    Паспорт1)

    ПРОМ.411531.001-01ПС, ПРОМ.411531.001-02ПС,

    ПРОМ.411531.001-03ПС, ПРОМ.411531.002ПС,

    ПРОМ.411531.005-01ПС, ПРОМ.411531.005-02ПС

    1 экз.

    Методика поверки

    МП 206.1-159-2018.

    1 экз.

    1) - обозначение изменяется в зависимости от заказа


    Таблица 2 - Основные метрологические характеристики

    Исполнение

    Преобразуемая физическая величина/сигнал

    Диапазон входных значений

    Диапазон выходных значений

    Пределы допускаемой основной приведенной (к диапазону входных значений) погрешности преобразований в нормальных условиях измерений1)

    Пределы допускаемой дополнительной приведенной (к диапазону входных значений) погрешности преобразований от изменения температуры окружающего воздуха от нормальных условий на каждый 10 °С, %

    1

    2

    3

    4

    5

    6

    SIB-01AI-H Ex

    SIB-02AI-H Ex SIB-01AI-SH Ex SIB-01AO-H Ex

    Сила постоянного тока

    от 0 до 20 мА

    от 0 до 20 мА

    ±0,1

    ±0,05

    SIB-01TI Ex

    SIB-02TI Ex

    Электрическое сопротивление постоянному току (термопреобразователей сопротивления по ГОСТ 6651-2009)

    Pt1000

    (от -200 до +850 °С)

    от 0 до 20 мА

    ±0,04

    ±0,02

    1000П

    (от -200 до +850 °С)

    ±0,04

    ±0,02

    Pt50

    (от -200 до +850 °С)

    ±0,08

    ±0,05

    Pt100

    (от -200 до +850 °С)

    ±0,05

    ±0,02

    50П

    (от -200 до +850 °С)

    ±0,08

    ±0,05

    Продолжение таблицы 2

    1

    2

    3

    4

    5

    6

    100П

    (от -200 до +850 °С)

    ±0,05

    ±0,02

    50М

    (от -180 до +200 °С)

    ±0,15

    ±0,08

    100М

    (от -180 до +200 °С)

    ±0,09

    ±0,05

    Cu50

    (от -50 до +200 °С)

    ±0,21

    ±0,1

    Cu100

    (от -50 до +200 °С)

    ±0,13

    ±0,08

    Ni100

    (от -69 до +180 °С)

    ±0,10

    ±0,05

    Напряжение

    постоянного тока (термопары по

    ГОСТ Р 8.585-2001) 2)

    TЖК (J)

    (от -210 до +1200 °С)

    ±0,09

    ±0,05

    ТХА (K)

    (от -270 до +1372 °С)

    ±0,10

    ±0,05

    ТНН (N)

    (от -270 до +1300 °С)

    ±0,12

    ±0,05

    ТХК (L)

    (от -200 до +800 °С)

    ±0,08

    ±0,05

    ТХКн (E)

    (от -270 до +1000 °С)

    ±0,08

    ±0,05

    ТПП (R)

    (от -50 до +1768 °С)

    ±0,14

    ±0,05

    ТМК (T)

    (от -270 до +400 °С)

    ±0,12

    ±0,05

    ТВР (A1) (от 0 до +2500 °С)

    ±0,09

    ±0,05

    Продолжение таблицы 2

    1

    2

    3

    4

    5

    6

    ТВР (A2) (от 0 до +1800 °С)

    ±0,11

    ±0,05

    ТВР (A3) (от 0 до +1800 °С)

    ±0,11

    ±0,05

    ТПП (S)

    (от -50 до +1768 °С)

    ±0,15

    ±0,05

    ТПР (B)

    (от 0 до +1820 °С)

    ±0,20

    ±0,1

    ТМК (M)

    (от -200до +100 °С)

    ±0,25

    ±0,1

    Напряжение постоянного тока

    от -1500 до +1500 мВ

    ±0,04

    ±0,02

    от -150 до +150 мВ

    ±0,05

    ±0,02

    Электрическое сопротивление постоянному току

    от 0 до 5000 Ом

    ±0,04

    ±0,02

    Примечание:

    • 1) - Нормальные условия измерений:

    • - температура окружающей среды - от 15 до 25 °C;

    • - относительная влажность воздуха при +25 °С, - от 45 до 80 %;

    • - атмосферное давление, - от 84,0 до 106,7 кПа

    • 2) - Нормировано без учета погрешности измерения температуры холодного спая. Пределы допускаемой абсолютной погрешности компенсации температуры холодного спая при температуре окружающей среды (20±5) °С не превышает ±1,5 °С.

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение

    Параметры электрического питания: - напряжение постоянного тока, В

    от 18 до 30

    Потребляемая мощность, Вт, не более

    2,8

    Маркировка взрывозащиты по ТР ТС 012/2011

    [Ex ia] IIC

    Рабочие условия измерений:

    - температура окружающей среды, °C

    от -40 до +60

    - относительная влажность воздуха при +25 °С, %, не более

    98 (без конденсации)

    - атмосферное давление, кПа

    от 84 до 106,7

    Степень защиты корпуса

    IP30

    Габаритные размеры, мм, не более, для исполнений: - SIB-01AI-H Ex, SIB-02AI-H Ex, SIB-01AI-SH Ex, SIB-01AO-H Ex

    - ширина

    17,5

    - высота

    111,0

    - глубина

    - SIB-01 TI Ex, SIB-02 TI Ex

    113,5

    - ширина

    17,5

    - высота

    108,0

    - глубина

    113,5

    Масса, кг, не более

    0,2

    Средний срок службы, лет, не менее

    10

    Средняя наработка на отказ, ч, не менее

    120000


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
