Номер по Госреестру СИ: 80226-20
80226-20 Амперметры и вольтметры цифровые
(AM и BM)
Назначение средства измерений:
Амперметры и вольтметры цифровые AM и BM (далее по тексту - амперметры и вольтметры) предназначены для измерений силы переменного тока, напряжения переменного тока в однофазных и трехфазных электрических цепях.

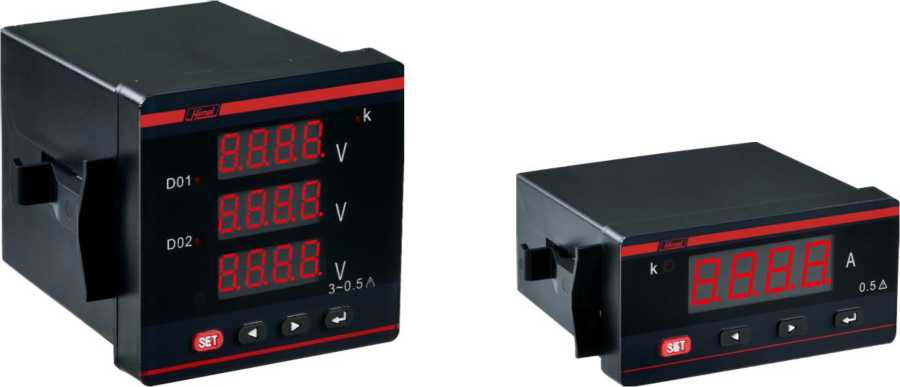

Внешний вид.
Амперметры и вольтметры цифровые
Рисунок № 1
Общие сведения
Дата публикации - 17.01.2021
Срок свидетельства - 23.12.2025
Номер записи - 179460
ID в реестре СИ - 1384963
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
АМ-72D-3PH-5А-DO-LED, АМ-72D-3PH-5А - LED, АМ-72D-3PH-5A-LED, АМ-72D-3PH-1А-RS485-LED, АМ-72D-3PH-1А-DO-RS485-LED, АМ-72D-1PH-5А-RS485-LED, АМ-72D-1PH-5А-DO-RS485-LED, АМ-72D-1PH-5А-DO-LED, АМ-72D-1PH-1А-LED, АМ-48D-1PH-5А-LED, АМ-48D-1PH-1А-RS485-LED, АМ-48D-1PH-1А-LED, BM-96D-3PH-600B-RS458-LED, BM-96D-3PH-600B-LED, BM-72D-3PH-600B-D0-LED, BM-72D-1PH-600В-LED, BM-72D-1PH-600B-LED, BM-72D, AM-96D-3PH-5A-RS458-LED, AM-72D-1PH-5A-LED,
Производитель
Изготовитель - Компания "Schneider Electric Industries SAS"
Страна - ФРАНЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний, а оно в случае использования МИ 2803-2014, МИ 2314-2006, МИ 2314-2022 плохое. Практика показала, что существующие наименования типов СИ, представленные в ФГИС АРШИН не придерживаются рекомендаций МИ и хорошая сходимость наблюдается исключительно при ручном формировании массива словосочетаний (например раздел СЧЕТЧИКИ ВОДЫ ТУРБИННЫЕ и электросчетчики).
Отчет "Каталог типов СИ ФГИС АРШИН по разделам областей измерений" сортирует типы СИ в зависимости от выбранного раздела области измерений и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).
Бесплатный
Статистика
Кол-во поверок - 9759
Выдано извещений - 0
Кол-во периодических поверок - 1592
Кол-во средств измерений - 2
Кол-во владельцев - 5
Усредненный год выпуска СИ - 2021
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№2175 от 2020.12.23 Об утверждении типа средств измерений
Наличие аналогов СИ: Амперметры и вольтметры цифровые (AM и BM)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
80226-20 Амперметры и вольтметры цифровые (AM и BM) Компания "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
68259-17 Приборы щитовые цифровые электроизмерительные (ЩП02, ЩП72, ЩП96, ЩП120) Открытое акционерное общество «Электроприбор» (ОАО «Электроприбор») (РОССИЯ г. Чебоксары) |
|
80226-20 Амперметры и вольтметры цифровые (AM и BM) Компания "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
68770-17 Микроамперметры, миллиамперметры, амперметры и вольтметры щитовые (М42) ОАО "Электроприбор" (РОССИЯ г.Чебоксары) |
|
80226-20 Амперметры и вольтметры цифровые (AM и BM) Компания "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
42450-11 Приборы щитовые цифровые электроизмерительные (ЩК96, ЩК120) ОАО "Электроприбор" (РОССИЯ г.Чебоксары) |
Все средства измерений ОАО "Электроприбор"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
80227-20 23.12.2025 |
Мультиметры цифровые, МТ Компания "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
2 года |
|
80226-20 23.12.2025 |
Амперметры и вольтметры цифровые , AM и BM Компания "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
2 года |
Отчет "Подведы РСТ VS сторонние организации" показывает в динамике по годам пропорцию в распределении поверок между подведомственными Росстандарту организациями (ФГУП, ФГБУ, ФБУ ..) и иными организациями.
Предварительная сортировка организаций, подведомствнных РСТ осуществлялась в ручном режиме по ключемым словам, справочникам ФГИС АРШИН и информации, размещенной на официальном сайте Федерального агентства по техническому регулированию и метрологии.
Заявленное количество организаций-поверителей - более 3800 шт., но при этом из реальное значение не превышает и 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.
Отчет строится по данным о поверках, переданных в ФГИС АРШИН за период начиная с 2010 года и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.
Кто поверяет Приборы щитовые цифровые электроизмерительные (ЩК96, ЩК120)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "НИЦ "ЭНЕРГО" (RA.RU.314019) | 5810 | 695 | 4244 | 1566 | 0 | 0 | 0 | 0 | ||
| ИП КАЗАКОВ ПАВЕЛ СЕРГЕЕВИЧ (RA.RU.320038) | 1620 | 1620 | 0 | 0 | 350 | 350 | 0 | |||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ООО "МЦМ" (RA.RU.312223) | 2300 | 2300 | 0 | 0 | 2300 | 2300 | 0 | |||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 3 | 3 | 0 | 0 | 3 | 3 | 0 | |||
| АО "ТРАНСНЕФТЬ-ПРИВОЛГА" (RA.RU.311719) | 5 | 0 | 5 | 0 | 0 | 0 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 4 | 0 | 4 | 0 | 0 | 0 | 0 | ||
| АО "ТРАНСНЕФТЬ - СИБИРЬ" (RA.RU.311681) | 5 | 5 | 0 | 5 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 |
Стоимость поверки Приборы щитовые цифровые электроизмерительные (ЩК96, ЩК120)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ УРАЛТЕСТ Свердловская область |
8280 | 8280 |
Программное обеспечение
Амперметры и вольтметры работают под управлением встроенного программного обеспечения (ПО), которое реализовано аппаратно и является метрологически значимым. Метрологические характеристики амперметров и вольтметров нормированы с учетом влияния ПО. ПО заносится в защищенную от записи память микроконтроллера амперметров и вольтметров предприятием-изготовителем и недоступно для потребителя.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077 -2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО), не ниже |
v 1.0 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на корпус амперметров и вольтметров в виде наклейки и типографским способом на титульный лист руководства по эксплуатации и паспорта.
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к амперметрам и вольтметрам цифровым AM и BMГОСТ 22261-94 Средства измерения электрических и магнитных величин. Общие технические условия
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические условия и методы испытаний
Техническая документация изготовителя
Поверка
Поверкаосуществляется по документу ИЦРМ-МП-190-20 «ГСИ. Амперметры и вольтметры цифровые AM и BM. Методика поверки», утвержденному ООО «ИЦРМ» 25.09.2020 г.
Основное средство поверки:
- установка поверочная универсальная «УППУ-МЭ» (регистрационный номер в Федеральном информационном фонде № 57346-14).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Испытательный центр
Общество с ограниченной ответственностью « разработок в области метрологии»Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35,36 Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Принцип действия амперметров и вольтметров основан на аналого-цифровом преобразовании мгновенных значений силы и напряжения переменного тока в действующие значения с отображением их на светодиодном дисплее. Измеренные значения силы и напряжения переменного тока соответств уют среднеквадратическим значениям.
Конструктивно амперметры и вольтметры выполнены в диэлектрических пластиковых корпусах. Амперметры и вольтметры используются в закрытых помещениях, электрощитовом оборудовании, на промышленных предприятиях, в общественных и жилых зданиях.
Амперметры и вольтметры AM и BM имеют модификации, отличающиеся метрологическими и техническими характеристиками.
Структурная схема обозначения модификаций амперметров и вольтметров представлена на рисунке 1.
XX-XXD-XPH-XX-XX-LED
Тип прибора:
АМ - амперметр;
ВМ - вольтметр
Размер лицевой панели:
72 - 72 х 72 см; ----
96 - 96 х 96 см;
48 - 48 х 96 см
Тип дисплея:
LED - светодиодный дисплей
Выходной сигнал:
D - цифровой выход;
RS458 - выход RS-458;
DO-RS458 - наличие цифрового и RS-458 выходов
Верхняя граница входного сигнала: для амперметра: 1 А или 5 А; для вольтметра: 100 В или 600 В
Количество фаз:
1PH - 1 фаза; 3PH - 3 фазы
Вид отображаемой информации: D - цифровой
Рисунок 1 - Структурная схема обозначения модификаций амперметров и вольтметров
Общий вид амперметров и вольтметров представлен на рисунке 2.
Рисунок 2 - Общий вид амперметров и вольтметров
Пломбирование амперметров и вольтметров не предусмотрено.
Таблица 2 - Метрологические характеристики амперметров и вольтметров
|
Наименование характеристики |
Значение |
|
Диапазоны измерений силы переменного тока частотой от 45 до 65 Гц амперметров, А |
от 0 до 1; от 0 до 5 |
|
Диапазон измерений напряжения переменного тока частотой от 45 до 65 Гц вольтметров, В |
от 0 до 100; от 0 до 600 |
|
Частота измеряемой величины переменного тока, Гц |
от 45 до 65 |
|
Пределы допускаемой приведенной (к верхней границе диапазона) погрешности измерений силы и напряжения переменного тока, % |
±0,5 |
Таблица 3 - Основные технические характеристики амперметров и вольтметров
|
Наименование характеристики |
Значение |
|
72х72х100 5 | |
|
Габаритные размеры |
96х96х100 5 |
|
(длинахвысотахширина), мм, не более |
48x96x100,5 |
|
Масса, кг, не более |
0,2 |
|
Сопротивление изоляции, МОм, не менее |
100 |
|
Номинальное рабочее напряжение, В |
220 |
|
Потребляемая мощность, В^А, не более |
5 |
|
Рабочие условия измерений: | |
|
- температура окружающего воздуха, °С |
от -10 до +45 |
|
- относительная влажность воздуха, % |
до 85 |
|
Средняя наработка на отказ, ч |
50000 |
|
Средний срок службы, лет, не менее |
10 |
