Номер по Госреестру СИ: 80227-20
80227-20 Мультиметры цифровые
(МТ)
Назначение средства измерений:
Мультиметры цифровые МТ (далее по тексту - мультиметры) предназначены для измерений электрических параметров в трехфазных электрических сетях с отображением результатов измерений в цифровой форме.

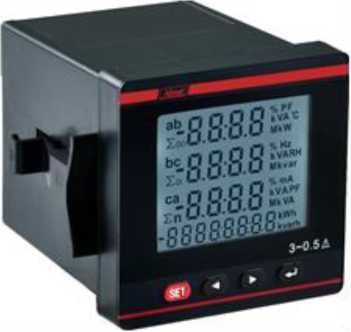

Внешний вид.
Мультиметры цифровые
Рисунок № 1

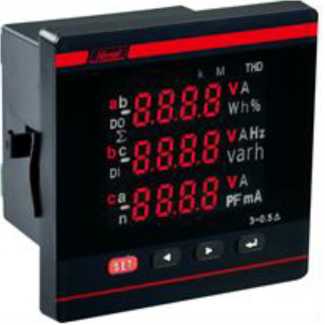

Внешний вид.
Мультиметры цифровые
Рисунок № 2
Программное обеспечение
Мультиметры работают под управлением встроенного программного обеспечения (ПО), которое реализовано аппаратно и является метрологически значимым. Метрологические характеристики мультиметров нормированы с учетом влияния ПО. ПО заносится в защищенную от записи память микроконтроллера мультиметров предприятием-изготовителем и недоступно для потребителя. Конструкция мультиметров исключает возможность несанкционированного влияния на ПО и измерительную информацию
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
- |
Номер версии (идентификационный номер ПО), не ниже |
v 1.0 |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на корпус мультиметров в виде наклейки и типографским способом на титульный лист руководства по эксплуатации и паспорта.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийотсутствуют.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к мультиметрам цифровым MTГОСТ 22261-94 Средства измерения электрических и магнитных величин. Общие технические условия
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические условия и методы испытаний
Техническая документация изготовителя
Поверка
Поверкаосуществляется по документу ИЦРМ-МП-189-20 «ГСИ. Мультиметры цифровые МТ. Методика поверки», утвержденному ООО «ИЦРМ» 25.09.2020 г.
Основное средство поверки:
- установка поверочная универсальная «УППУ-МЭ» (регистрационный номер в Федеральном информационном фонде № 57346-14).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Испытательный центр
Общество с ограниченной ответственностью « разработок в области метрологии»Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35,36 Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Мультиметры представляют собой многофункциональные измерительные приборы, принцип действия которых основан на аналого-цифровом преобразовании входных сигналов и отображении их на светодиодном или жидкокристаллическом дисплее.
Конструктивно мультиметры выполнены в диэлектрических пластиковых корпусах. Основные узлы мультиметров: входные первичные преобразователи тока и напряжения, АЦП, микропроцессор, светодиодный или жидкокристаллический дисплей.
Мультиметры используются в закрытых помещениях, электрощитовом оборудовании, на промышленных предприятиях, в общественных и жилых зданиях.
Мультиметры MT имеют модификации, отличающиеся метрологическими и техническими характеристиками.
Структурная схема обозначения модификаций мультиметров представлена на рисунке 1.
MT-ХХD-ХPH-ХХ-ХХ-ХX-ХХХ
Тип дисплея:
LED - светодиодный дисплей
LCD - жидкокристаллический дисплей
Тип прибора:
MT - мультиметр
Размер лицевой панели:
72 - 72 х 72 см;
96 - 96 х 96 см;
Выходной сигнал:
D - цифровой выход
RS458 - выход RS- 458
DO - RS458 - наличие цифрового и
RS-458 выходов
Верхняя граница входного сигнала:
1 А или 5 А
Верхняя граница входного сигнала:
100 В или 600 В
Количество фаз:
3PH - 3 фазы
Вид отображаемой информации:
D - цифровой
Рисунок 1 - Структурная схема обозначения модификаций мультиметров
Мультиметры, имеющие жидкокристаллические дисплеи, отличаются от мультиметров, имеющих светодиодные дисплеи, количеством измеряемых параметров электрической сети. Параметры, измеряемые мультиметрами, в зависимости от типа дисплея представлены в таблице 1.
Таблица 1 - Параметры электрической сети, измеряемые мультиметрами
Измеряемая величина |
Модификация мультиметров | |
MT-XXD-XPH-XX-XX-XX-LED |
MT-XXD-XPH-XX-XX-XX-LCD | |
Сила переменного тока |
+ |
+ |
Напряжение переменного тока |
+ |
+ |
Частота переменного тока |
+ |
+ |
Коэффициент мощности |
- |
+ |
Активная, реактивная, полная электрическая мощность |
- |
+ |
Активная, реактивная электрическая энергия |
- |
+ |
Примечания: «+» - функция присутствует; «-» - функция отсутствует. |
Общий вид мультиметров представлен на рисунке 2. Пломбирование мультиметров не предусмотрено.
а) модификации
MT-XXD-XPH-XX-XX-XX-LED
б) модификации
MT-XXD-XPH-XX-XX-XX-LCD
Рисунок 2 - Общий вид мультиметров
Таблица 3 - Параметры электрической сети и номинальные значения измеряемых величин мультиметров цифровых MT
Наименование характеристики |
Значение | |
Номинальный фазный ток, 1ном, А |
Для мультиметров трансформаторного включения |
5 |
Для мультиметров прямого включения |
1; 5 | |
Номинальное напряжение, ином, В |
Для мультиметров трансформаторного включения |
100 |
Для мультиметров прямого включения |
100;600 | |
Примечание - Схема подключения к электрической сети: 3-проводная или 4-проводная |
Таблица 4 - Метрологические характеристики мультиметров цифровых MT модификаций MT-XXD-XPH-XX-XX-XX-LED
Наименование характеристики |
Диапазон измерений |
Пределы допускаемой погрешности 1) |
Нормирующее значение при определении приведенной погрешности |
Сила переменного тока, А |
от 0,02^ном до 1,2^1ном |
Y = ±0,5 % |
1ном |
Напряжение переменного тока (фазное/линейное), В |
от 0,2^ном до 1ЛШм |
Y = ±0,5 % |
ином.ф или ином. л |
Частота переменного тока, Гц |
от 45 до 65 2) |
Д = ±0,5 Гц |
- |
Примечания
Погрешность нормируется без учета погрешностей трансформаторов тока и напряжения |
Таблица 5 - Метрологические характеристики мультиметров цифровых MT модификаций MT-XXD-XPH-XX-XX-XX-LCD
Наименование характеристики |
Диапазон измерений |
Пределы допускаемой погрешности измерений 1) |
Нормирующее значение при определении приведенной погрешности |
Сила переменного тока (фазный ток), А |
от 0,02^ном до 1 ,2^ном |
Y = ±0,5 % |
1ном |
Напряжение переменного тока (фазное/линейное), В |
от 0,2^ном до 1ЛШм |
Y = ±0,5 % |
ином.ф или ином. л |
Частота переменного тока, Гц |
от 45 до 65 Гц 2) |
Д = ±0,5 Гц |
- |
Коэффициент мощности |
от -1 до -0,5 3) и от 0,5 до 1 3) |
Y = ±0,5 % |
-1 и 1 |
Наименование характеристики |
Диапазон измерений |
Пределы допускаемой погрешности измерений 1) |
Нормирующее значение при определении приведенной погрешности |
Активная мощность 4), Вт |
от 0,02^ном до |
Y = ±0,5 % | |
Реактивная мощность 5), вар |
1 ,2^ном |
Y = ±1,0 % |
ином.ф 1ном |
Полная мощность, В^А |
и от 0,8^ до 1,2^ном |
Y = ±1,0 % | |
Активная электрическая энергия 4), Вт^ч |
от 0,021ном до 1 ,2^ном |
Y = ±0,5 % |
ином.ф 1ном Лt ) |
Реактивная электрическая энергия 5), вар^ч |
и от 0,8^ном до 1ЛШм |
Y = ±1,0 % | |
Примечания
Погрешность нормируется без учета погрешностей трансформаторов тока и напряжения |
Таблица 6 - Основные технические характеристики мультиметров цифровых MT
Наименование характеристики |
Значение |
Габаритные размеры |
72х72х100,5 |
(длинахвысотахширина), мм, не более |
96x96x100,5 |
Масса, кг, не более |
0,2 |
Сопротивление изоляции, МОм, не менее |
100 |
Номинальное рабочее напряжение, В |
220 |
Потребляемая мощность, В^А, не более |
5 |
Рабочие условия измерений: - температура окружающего воздуха, °С |
от -10 до +45 |
- относительная влажность воздуха, % |
до 85 |
Средняя наработка на отказ, ч |
50000 |
Средний срок службы, лет, не менее |
10 |
