Номер по Госреестру СИ: 80338-20
80338-20 Ключи динамометрические предельные регулируемые
(690, 692)
Назначение средства измерений:
Ключи динамометрические предельные регулируемые серий 690, 692 (далее - ключи) предназначены для воспроизведений крутящего момента силы при затяжке резьбовых соединений с правой и левой резьбой.
Внешний вид.
Ключи динамометрические предельные регулируемые
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на боковую поверхность корпуса ключей в соответствии с рисунками 1 и 2 в виде наклейки и на титульный лист руководства по эксплуатации типографским способом
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к ключам динамометрическим предельным регулируемым серии 690, 692Приказ Росстандарта от 31.07.2019 № 1794 Об утверждении государственной поверочной схемы для средств измерений крутящего момента силы
Техническая документация MATATAKITOYO TOOL CO., LTD., Тайвань
Поверка
Поверкаосуществляется по документу МИ 2593 -2000 «ГСИ. Ключи моментные. Методика поверки».
Основные средства поверки:
- установки для поверки моментных ключей и измерители крутящего момента силы 2-го разряда по приказу Росстандарта от 31.07.2019 № 1794, относительная погрешность ±0,5 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма и/или наклейки.
Изготовитель
MATATAKITOYO TOOL CO., LTD., ТайваньАдрес: NO. 63, LANE 493, SEC. 3, Zhongshan Rd., Tanzi Dist., TAICHUNG, TAIWAN,R.O.C.
Телефон: 886-4-2533-5893 Факс: 886-4-2534-1891
Web-сайт: http ://www.matatokitoyo. com
Заявитель
Общество с ограниченной отв етственностью «Дело Техники»(ООО «Дело Техники») ИНН 7734246226
Адрес: 123592, г. Москва, улица Кулакова, д. 20, стр. 1Б
Телефон/факс: 8 (495) 181-61-31
Web-сайт: http://www.delot.ru
Е-mail: info@ delot.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области»(ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект д.31
Телефон: +7(495)544-00-00, +7(499)129-19-11
Факс: +7(499)124-99-96
E-mail: info@rostest.ru
Принцип работы ключей основан на срабатывании механизма регулирования значения крутящего момента, расположенного внутри корпуса. Под действием приложенной к рукоятке силы при достижении заранее установленного значения крутящего момента силы ключи издают четко слышимый щелчок, что указывает на достижение установленного крутящего момента силы.
Ключи состоят из корпуса, предельного механизма, рукоятки, фиксатора, головки с трещоткой и присоединительным квадратом.
Ключи серии 692 выполнены с головкой с трещоточным механизмом для затяжки по и против часовой стрелки, серии 690 - с головкой с трещоточным механизмом для затяжки по часовой стрелке.
Ключи серии 690 выпускаются в шести модификациях, серии 692 в трех модификациях, отличающихся диапазоном воспроизведений крутящего момента силы, дискретностью отсчета, размерами присоединительного квадрата, габаритными размерами, массой.
На корпус ключей наносится торговый знак заявителя
Общий вид ключей представлен на рисунках 1 и 2.
Место нанесения знака утверждения типа

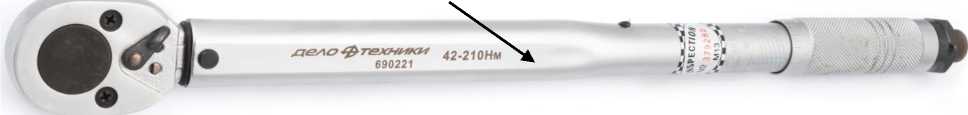

Рисунок 1 - Общий вид ключей динамометрических предельных регулируемых серии 690
Место нанесения знака утверждения типа
дело ^-техники 40.200Ни
692220
Рисунок 2 - Общий вид ключей динамометрических предельных регулируемых серии 962
Пломбирование ключей динамометрических предельных регулируемых серий 690, 692 не предусмотрено.
Программное обеспечение отсутствует.
Т аблица 1 - Метрологические характеристики
Модификация |
Диапазон воспроизведений крутящего момента силы, Н^м |
Пределы допускаемой относительной погрешности воспроизведений крутящего момента силы, % |
690102 |
от 5 до 25 |
±4,0 |
690111 |
от 20 до 110 | |
690221 |
от 42 до 210 | |
690235 |
от 70 до 350 | |
690370 |
от 140 до 700 | |
690398 |
от 140 до 980 | |
692110 |
от 20 до 100 | |
692220 |
от 40 до 200 | |
692232 |
от 60 до 320 |
Таблица 2.1 - Основные технические характеристики
Модификация |
Дискретность отсчета, Н^м |
Размер присоединительного квадрата, мм (дюйм) |
Масса, кг, не более |
Габаритные размеры (длинахшири-нахвысота), мм, не более |
690102 |
0,1 |
9,5 (3/8) |
0,7 |
280х30х30 |
690111 |
0,5 |
9,5 (3/8) |
0,9 |
365x40x30 |
690221 |
1,0 |
12,7 (1/2) |
1,4 |
470x50x40 |
690235 |
1,0 |
12,7 (1/2) |
2,5 |
630x50x40 |
690370 |
2,5 |
19 (3/4) |
6,4 |
1080x75x60 |
690398 |
3,5 |
19 (3/4) |
6,6 |
1220x75x60 |
692110 |
0,5 |
9,5 (3/8) |
1,2 |
465x45x45 |
692220 |
1,0 |
12,7 (1/2) |
1,4 |
530x45x45 |
692232 |
2,0 |
12,7 (1/2) |
1,7 |
640x45x45 |
Таблица 2.2 - Основные технические характеристики
Наименование характеристики |
Значение |
Средняя наработка на отказ, циклов, не менее |
5000 |
Условия эксплуатации:
|
от -20 до +60 от 40 до 80 |
