Номер по Госреестру СИ: 75021-20
75021-20 Блоки детектирования гамма-излучения
(БДКГ-230)
Назначение средства измерений:
Блоки детектирования гамма-излучения БДКГ-230 предназначены для измерений мощности кермы в воздухе рентгеновского и гамма-излучения с одновременной передачей результатов измерений аппаратуре потребителя по интерфейсу RS422/RS485.

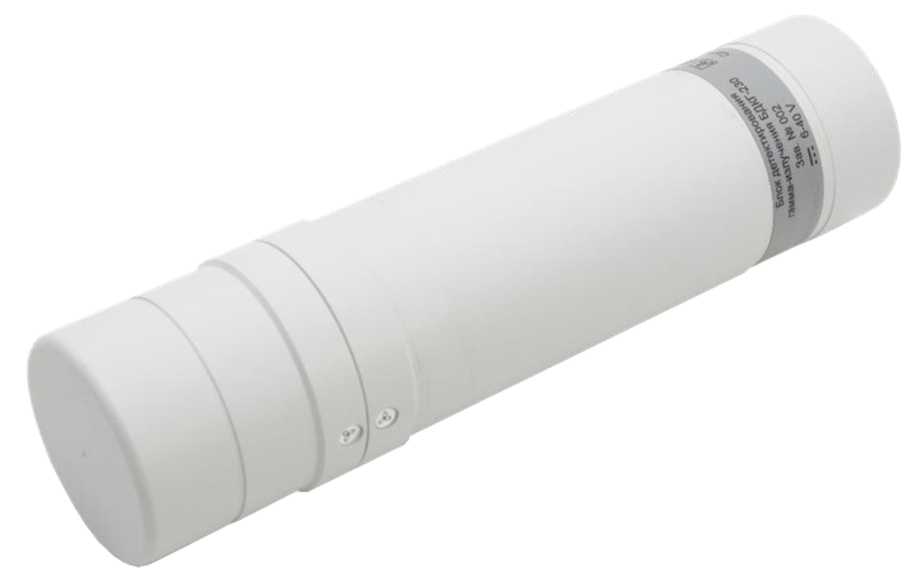

Внешний вид.
Блоки детектирования гамма-излучения
Рисунок № 1
Программное обеспечение
Программное обеспечение (ПО) БД является встроенным.
Метрологически значимая часть ПО размещается в энергонезависимой части памяти процессора, запись которой осуществляется в процессе производства. ПО защищено от непреднамеренных и преднамеренных изменений наклейкой (пломбой) из разрушаемой плёнки, устанавливаемой на корпусе БД. Доступ к микроконтроллеру исключён конструкцией БД. Пломба ограничивает доступ к ПО, при этом ПО не может быть модифицировано без нарушения пломбы. Кроме того, изменение ПО невозможно без специализированного оборудования изготовителя. ПО не требует специальных средств защиты от преднамеренных и непреднамеренных изменений.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
BDKG-230 |
Номер версии (идентификационный номер) ПО |
11.16.10.30; 11.X.Y.Z* |
Цифровой идентификатор ПО |
- |
* X, Y, Z - составные части номера версии ПО; X принимают равным от 1 до 99, Y - от 1 до 12, Z - от 1 до 31. | |
Примечания
|
Влияние ПО учтено при нормировании метрологических характеристик.
В соответствии с Р 50.2.077-2014 уровень защиты встроенного ПО БД от непреднамеренных и преднамеренных изменений соответствует уровню «высокий».
Знак утверждения типа
Знак утверждения типананосится на этикетку, расположенную на боковой поверхности корпуса БД, и на титульный лист руководства по эксплуатации методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к блокам детектирования гамма-излучения БДКГ-230ТУ BY 100865348.038-2018 Блок детектирования гамма-излучения БДКГ-230.
Технические условия
ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия
ГОСТ Р 8.804-2012 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы, мощности экспозиционной дозы, амбиентного, направленного и индивидуального эквивалентов дозы, мощностей амбиентного, направленного и индивидуального эквивалентов дозы и потока энергии рентгеновского и гамма-излучений.
Поверка
Поверкаосуществляется по документу МРБ МП.2845-2018 «Блок детектирования гамма-излучения БДКГ-230. Методика поверки», утверждённому БелГИМ 14 декабря 2018 г. (с извещением ТИАЯ.77-2020 об изменении № 2 МРБ МП.2845-2018 от 10 июня 2020 г.).
Основные средства поверки:
- рабочий эталон 2-го разряда по ГОСТ Р 8.804-2012 - установка поверочная
дозиметрическая гамма-излучения с набором источников гамма-излучения из радионуклида 137Cs, диапазон измерений мощности кермы в воздухе от 0,05 мкГр/ч до 1,0 Гр/ч, погрешность не более ±5 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Научно-производственное унитарное предприятие «АТОМТЕХ» открытого акционерного общества «МНИПИ» (УП «АТОМТЕХ»)Принцип действия блоков детектирования гамма-излучения БДКГ-230 (далее - БД) основан на использовании сцинтилляционного метода дозиметрии рентгеновского и гамма-излучения.
В БД используется тканеэквивалентный сцинтилляционный детектор ионизирующего излучения и фотоэлектронный умножитель (ФЭУ). Импульсы с выхода ФЭУ поступают на устройство обработки. Устройство обработки подсчитывает число импульсов за единицу времени. Измеренная скорость счёта импульсов пропорциональна мощности кермы в воздухе. БД по запросу передаёт результаты измерений на внешнее устройство по двух- или четырехпроводному интерфейсу RS422/RS485.
При работе БД в составе аппаратуры возможна реализация следующих режимов:
-
- режим измерения мощности кермы в воздухе, при котором в случае изменения уровня радиации автоматически сбрасываются показания и начинается новый цикл усреднения измерений;
-
- режим измерения мощности кермы в воздухе с алгоритмом «скользящего среднего». При этом оператором может задаваться либо время усреднения в диапазоне от 1 до 65535 с с дискретностью 1 с, либо статистическая погрешность измерения от 1 % до 200 % с дискретностью 1 %;
-
- режим измерения мощности кермы в воздухе с автоматическим перезапуском. При этом оператором может задаваться либо время усреднения в диапазоне от 1 до 65535 с с дискретностью 1 с, либо статистическая погрешность измерения от 1 % до 200 % с дискретностью 1 %;
-
- режим измерения мощности кермы в воздухе с перезапуском по команде. При этом оператором может задаваться либо время усреднения в диапазоне от 1 до 65535 с с дискретностью 1 с, либо статистическая погрешность измерения от 1 % до 200 % с дискретностью 1 %.
БД начинают работать с момента подачи на них напряжения питания. В случае возникновения неисправности внутренняя система диагностики БД формирует сообщение о неисправности с указанием кода ошибки.
БД представляют собой конструктивно и функционально законченные изделия, размещённые в пылебрызгозащищенном корпусе из алюминиевого сплава с полимерным покрытием. Корпус БД состоит из двух частей: колпачка, под которым располагается детектор, и цилиндрического металлического экрана, в котором расположены электронные узлы. На торцевой поверхности экрана расположен разъём для подключения БД.
Внешний вид блоков детектирования гамма-излучения БДКГ-230 приведён на рисунке 1.
Рисунок 1 - Внешний вид блоков детектирования гамма-излучения БДКГ-230
Пломбирование БД выполнено в виде наклейки из разрушаемой плёнки, устанавливаемой на корпусе.
Таблица 4 - Комплектность блоков детектирования гамма-излучения БДКГ-230
Наименование, тип |
Обозначение |
Количество |
Примечание |
Блок детектирования гамма-излучения БДКГ-230 |
ТИАЯ.418269.104 |
1 | |
Комплект монтажных частей |
ТИАЯ.412918.105 |
1 | |
Комплект принадлежностей для поверки |
ТИАЯ.412914.050 |
1 |
По заказу |
Методика поверки |
МРБ МП.2845-2018 |
1* | |
Руководство по эксплуатации |
ТИАЯ.418269.104 РЭ |
1 | |
* Поставляется в одном экземпляре при отгрузке нескольких БД одному потребителю. |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений мощности кермы в воздухе рентгеновского и гамма-излучения, Гр/ч |
от 440-8 до 1 |
Пределы допускаемой основной относительной погрешности при измерении мощности кермы в воздухе рентгеновского и гамма-излучения, % |
±15 |
Диапазон энергий регистрируемого рентгеновского и гамма-излучения, МэВ |
от 0,048 до 10 |
Энергетическая зависимость в диапазоне энергий регистрируемого рентгеновского и гамма-излучения, %, в пределах:
|
±25 ±50 |
Время установления рабочего режима, мин, не более |
1 |
Время непрерывной работы, ч, не менее |
24 |
Нестабильность показаний, %, не более |
5 |
Пределы допускаемой дополнительной относительной погрешности при измерении мощности кермы в воздухе рентгеновского и гамма-излучения, %: | |
- при изменении температуры окружающего воздуха относительно нормальных условий:
|
±10 ±25 |
- при воздействии относительной влажности воздуха до 95 % при температуре 35 °С и более низких температурах без конденсации влаги |
±10 |
- при изменении атмосферного давления в диапазоне от 66 до 330 кПа относительно нормальных условий |
±5 |
- при изменении напряжения питания от 6 до 40 В относительно номинального значения 12 В |
±5 |
- при воздействии синусоидальных вибраций в диапазоне частот от 10 до 55 Гц и амплитудой смещения 0,35 мм |
±5 |
- при воздействии многократных механических ударов со значением пикового ускорения 100 м/с2, длительностью ударного импульса от 2 до 50 мс; общее число ударов не менее 1000 |
±5 |
- при сейсмических воздействиях интенсивностью до 8 баллов на высотах до 20 м относительно нулевой отметки |
±5 |
- при воздействии постоянных магнитных полей и (или) переменных полей сетевой частоты напряженностью до 400 А/м |
±10 |
Нормальные условия измерений:
|
от +15 до +25 от 30 до 80 от 84 до 106,7 0,2 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Габаритные размеры, мм, не более:
|
65 253 |
Масса, кг, не более |
0,7 |
Напряжение питания от источника постоянного тока, В |
от 6 до 40 |
Мощность, потребляемая при номинальном значении напряжения питания 12 В, В^А, не более |
1 |
Условия эксплуатации:
|
от -40 до +55 95 от 66 до 330 |
