Наименование, тип

Обозначение

Кол-во

Примечание

1 Формирователь поля рентгеновского излучения ФРП-АТ300/1 (ФРП-АТ300/2) в составе:

ТИАЯ.441343.001

- облучатель ФРП-АТ300/1

(ФРП-АТ300/2) в составе:

1

- основание

1

- крепление рентгеновской трубки

1

-заслонка

1

- узел диафрагм

1

- отсек дополнительных фильтров

1

Наименование, тип

Обозначение

Кол-во

Примечание

- кожух

1

- блок управления ФРП-АТ300

1

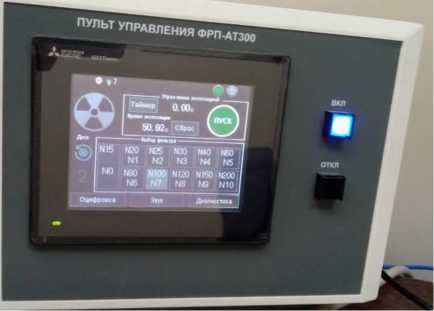

- пульт управления ФРП-АТ300

1

- комплект дисков

1

- комплект диафрагм

1

- комплект кабелей

1

- комплект фильтров

1

- комплект принадлежностей

ФРП-АТ300

1

2 Система позиционирования в составе:

ТИАЯ.441574.014

- механизм системы позиционирования в составе:

1

- стол

1

- основание

1

- подвижная платформа

1

- механизм подъемный с рабочим столом

1

- блок управления СП

1

- пульт управления СП

1

- устройство сигнализации

1

- кнопочный пост

1

- источник бесперебойного питания

1

- комплект кабелей

1

3 Система видеонаблюдения показаний

ТИАЯ.468211.015

1

4 Система видеоконтроля

ТИАЯ.468211.014

1

5 Блок распределительный

ТИАЯ.468232.022

1

6 Система лазерной привязки

ТИАЯ.468379.002

1

7 Устройство аварийного стопа

ТИАЯ.468242.022

1

8 Датчик двери

ТИАЯ.468349.015

1

9 Устройство сигнализации

2

10 Камера-монитор TM7862

1

11 Блок измерительный электрометрический

ТИАЯ.411131.001-01

1

12 Измеритель-сигнализатор СРК-АТ2327

ТИАЯ.412118.014-426

1

13 Комплект приспособлений для проверки работоспособности установки

1

14 Комплект принадлежностей

1

15 Комплект запасных частей

1

16 Комплект монтажных частей

1

17 Комплект кабелей

1

18 Измеритель температуры двухканальный

1

Включает два термопреобразоват еля сопротивления

19 Компьютер персональный типа IBM-PC

1

Включает системный блок, клавиатуру, мышь, монитор, ИБП, принтер

Наименование, тип

Обозначение

Кол-во

Примечание

20 Адаптер интерфейсный

USB-COMi-M

1

21 Адаптер интерфейсный USB-RS232

ТИАЯ.468369.039

2

22 Программное обеспечение «UPR Measurement»

ТИАЯ.00448-01

1

На внешнем носителе данных

23 Программное обеспечение «UPR Measurement». Руководство оператора

ТИАЯ.00448-01 34

1

24 Руководство по эксплуатации

ТИАЯ.412118.036 РЭ

1

25 Методика поверки

МП 2103-002-2020

1

Примечание. Высоко стабилизированный промышленный рентгеновский аппарат ISOVOLT Titan E, производства компании GE Inspection Technologies, в комплект поставки не входит и приобретается потребителем самостоятельно. Допускается применять рентгеновский аппарат другого типа с аналогичными или лучшими техническими характеристиками.

Код режима

Номинальное значение слоя половинного ослабления (СПО), мм¹

Диапазон расстояний R, мм

Код режима

Номинальное значение слоя половинного ослабления (СПО), мм¹

Диапазон расстояний R, мм

Режимы в соответствии с ISO 4037-1:2019

RQR6

3,0 Al

от 500 до 2500

L30

1,56 Al

1000

RQR7

3,5 Al

от 500 до 2500

L35

2,18 Al

от 1000 до 2500

RQR8

4,0 Al

от 500 до 2500

L55

0,248 Cu

от 1000 до 2500

RQR9

5,0 Al

от 500 до 2500

L70

0,483 Cu

от 1000 до 2500

RQR10

6,6 Al

от 500 до 2500

L100

1,22 Cu

от 1000 до 2500

RQA2

2,2 Al

от 1000 до 2500

L125

1,98 Cu

от 1000 до 2500

RQA3

3,8 Al

от 1000 до 2500

L170²

3,40 Cu

от 1000 до 2500

RQA4

5,4 Al

от 1000 до 2500

L210²

4,52 Cu

от 1000 до 2500

RQA5

6,8 Al

от 1000 до 2500

N15

0,157 Al

1000

RQA6

8,2 Al

от 1000 до 2500

N20

0,344 Al

1000

RQA7

9,2 Al

от 1000 до 2500

N25

0,662 Al

1000

RQA8

10,1 Al

от 1000 до 2500

N30

1,16 Al

1000

RQA9

11,6 Al

от 1000 до 2500

N40

2,63 Al

от 1000 до 2500

RQA10

13,3 Al

от 1000 до 2500

N60

0,234 Cu

от 1000 до 2500

RQT8

6,9 Al

от 1000 до 2500

N80

0,578 Cu

от 1000 до 2500

RQT9

8,4 Al

от 1000 до 2500

N100

1,09 Cu

от 1000 до 2500

RQT10

10,1 Al

от 1000 до 2500

N120

1,67 Cu

от 1000 до 2500

Режимы в соответствии с PTW WG 6.25

N150

2,30 Cu

от 1000 до 2500

WAV20

0,26 Al

1000

N200²

3,92 Cu

от 1000 до 2500

WAV25

0,35 Al

1000

H30

0,364 Al

1000

WAV28

0,40 Al

1000

H40

0,815 Al

от 1000 до 2500

WAV30

0,43 Al

1000

H60

2,53 Al

от 1000 до 2500

WAV35

0,51 Al

1000

H80

0,176 Cu

от 1000 до 2500

WAV40

0,58 Al

1000

H100

0,294 Cu

от 1000 до 2500

WAV50

0,70 Al

1000

H150

0,808 Cu

от 1000 до 2500

WMV20

0,31 Al

1000

H200²

1,54 Cu

от 1000 до 2500

WMV25

0,36 Al

1000

Режимы в соответствии с ГОСТ Р МЭК 61267-2001

WMV28

0,37 Al

1000

WMV30

0,38 Al

1000

RQR2

1,4 Al

от 500 до 2500

WMV35

0,41 Al

1000

RQR3

1,8 Al

от 500 до 2500

WMV40

0,45 Al

1000

RQR4

2,2 Al

от 500 до 2500

WMV50

0,56 Al

1000

RQR5

2,6 Al

от 500 до 2500

Наименование характеристики

Значение

Диапазон мощности кермы в воздухе, Гр/с:

- УПР-АТ300/1

от 2,0-10^-8 до 1,5-10’²*

- УПР-АТ300/2

от 3,540’⁸ до 1,5-10’²*

Диапазон мощности амбиентного, индивидуального, направленного эквивалентов дозы, Зв/с:

• - УПР-АТ300/1

• - УПР-АТ300/2

от 2,740’⁸ до 3,240’³* от 5,3-10^-8 до 3,240’³*

Диапазон кермы в воздухе, Гр:

• - УПР-АТ300/1

• - УПР-АТ300/2

от 2,540’⁷ до 15*

от 3,540’⁷ до 15*

Диапазон амбиентного, индивидуального, направленного эквивалентов дозы, Зв:

• - УПР-АТ300/1

• - УПР-АТ300/2

от 3,3-10^-7 до 3,2*

от 5,2-10^-7 до 3,2*

Пределы допускаемой относительной погрешности установок, %:

- по керме в воздухе и мощности кермы в воздухе

±3

- по амбиентному, индивидуальному, направленному эквиваленту дозы и их мощностям

±5

Диаметр равномерного поля рентгеновского излучения (неравномерность не более ±3 %), мм, не менее:

- на расстоянии 1,0 м от фокусного пятна рентгеновской трубки

120

- на расстоянии 2,5 м от фокусного пятна рентгеновской трубки

300

* Указан полный диапазон измерений. Рабочий диапазон измерений, не выходящий за пределы полного диапазона, указан в Руководстве по эксплуатации установки (Приложение В).

Наименование характеристики

Значение

Время установления рабочего режима, ч, не более

1

Время непрерывной работы, ч, не менее

8

Нестабильность установки за время непрерывной работы, %, не более

0,3

Диапазон рабочих напряжений, кВ:

- УПР-АТ300/1

от 5 до 225

- УПР-АТ300/2

от 5 до 160

Интервал рабочих расстояний, м

от 0,5 до 2,5

Относительное отклонение установки расстояния от выходной втулки формирователя поля рентгеновского излучения до опорной поверхности стола, %, не более

±0,2

Отклонение оси юстировочного лазерного устройства от продольной оси системы позиционирования на 1 м, мм, не более

5

Высота центральной оси пучка рентгеновского излучения от уровня пола, мм

1250±20

Диапазон перемещений рабочего стола системы позиционирования, мм, не менее:

- по горизонтали вдоль оси пучка излучения

от 0 до 2300

- по горизонтали поперек оси пучка излучения

от 0 до 670

- по вертикали поперек оси пучка излучения

от 0 до 200

Наименование характеристики

Значение

Диапазон перемещений рабочего стола системы позиционирования вокруг вертикальной оси, °

360 с фиксацией через

15 (для поворотного столика)

Электропитание от сети переменного тока (кроме рентгеновского аппарата):

- напряжение, В

230±23

- частота, Гц

50±1

Мощность, потребляемая установкой от сети переменного тока при номинальном напряжении 230 В без учета мощности потребления рентгеновским аппаратом, В-А, не более

2000

Рабочие условия эксплуатации:

- температура окружающего воздуха, °С

от +15 до +30

- относительная влажность воздуха при температуре +25 °С без конденсации влаги, %, не более

80

- атмосферное давление, кПа

от 84 до 106,7

Средняя наработка на отказ, ч

20000

Наименование

Длина, мм,

Ширина, мм,

Высота,

Масса, кг,

не более

не более

мм, не более

не более

Система позиционирования:

- механизм СП

3900

1630

1700

380

- блок управления СП

415

800

2000

130

- пульт управления СП

220

176

100

1

Формирователь поля рентгеновского излучения ФРП-АТ300/1 (ФРП-АТ300/2):

- облучатель ФРП-АТ300/1 (ФРП-АТ300/2)

780

540

760

90

- блок управления ФРП-АТ300

300

600

600

30

- пульт управления ФРП-АТ300

300

200

290

4
