Сведения о средстве измерений: 79763-20 Комплекты светофильтров

Номер по Госреестру СИ: 79763-20
79763-20 Комплекты светофильтров
(Durag)

Назначение средства измерений:
Комплекты светофильтров DURAG (далее - комплекты светофильтров) предназначены для использования в качестве меры спектрального коэффициента направленного пропускания (СКНП) при определении линейности показаний анализаторов пыли D-R (производства компании DURAG GmbH, Германия).

сертификация программного обеспечения
Внешний вид. Комплекты светофильтров, http://oei-analitika.ru рисунок № 1
Внешний вид.
Комплекты светофильтров
Рисунок № 1
Внешний вид. Комплекты светофильтров, http://oei-analitika.ru рисунок № 2
Внешний вид.
Комплекты светофильтров
Рисунок № 2
Внешний вид. Комплекты светофильтров, http://oei-analitika.ru рисунок № 3
Внешний вид.
Комплекты светофильтров
Рисунок № 3
Внешний вид. Комплекты светофильтров, http://oei-analitika.ru рисунок № 4
Внешний вид.
Комплекты светофильтров
Рисунок № 4
Внешний вид. Комплекты светофильтров, http://oei-analitika.ru рисунок № 5
Внешний вид.
Комплекты светофильтров
Рисунок № 5

Общие сведения

Дата публикации - 13.12.2020
Срок свидетельства - 27.11.2025
Номер записи - 178987
ID в реестре СИ - 1384113
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации, набор D-R 808-80 для модификаций D-R 808, набор D-R 800-80 для модификаций D-R 820F, набор D-R 320-80 модификации D-R 320, набор D-R 320-80 для модификации D-R 320, набор D-R 290-86 для модификаций D-R 220, D-R 290, модификации D-R 320-80,

Производитель

Изготовитель - Компания "DURAG GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет создан с целью отслеживания индикатора риска нарушения обязательных требований аккредитованными лицами (Приказа Минэкономразвития РФ от 28 мая 2021 г. N 300 "Об утверждении перечня индикаторов риска нарушения обязательных требований по федеральному государственному контролю (надзору) за деятельностью аккредитованных лиц".)

"п.4 Двукратное и более превышение средних для аккредитованного лица с аналогичной областью аккредитации, численным составом работников, участвующих в выполнении работ по измерениям в области аккредитации, и его технической оснащенности показателей количества выданных свидетельств о поверке средств измерений за период времени."

Организации разбиты по группам, упорядоченным по количеству средств поверки (эталонов вида: mieta, uve, npe), использованных организацией за последних 365 дней. Приведена информация по среднему количеству поверок за год среди участников группы и количество организаций, вошедших в выбранную группу.

В основу индикатора положена зависимость количества поверок, выполненных аккредитованной организацией за год к кол-ву, использованных эталонов за отчетный период (ввиду отсутствия в открытых источниках данных о количестве поверителей в организации, параметр - кол-во эталонов, был выбран как альтернативный, имеющий прямую корреляцию с кол-вом персонала в организации).

Порядок работы с отчетом:
1. По таблице ищем интересную организацию, например, в качестве образца выберем Пензенский ЦСМ - 1174 средства поверки и 61 095 поверок за последние 365 дней.
2. По круговой диаграмме ищем соответствующую 1174 шт. группу (сектор) с диапазоном эталонов.
3. Получаем сектор от 801 - 7066 эталонов, в который попало 74 аналогичных по масштабу Пензенскому ЦСМ организаций.
4. Наводим мышку и смотрим среднее количество поверок по этим 74 организациям - 352 254 поверки.
5. Сравниваем 352 254 поверки с 61 095 поверками Пензенского ЦСМ и делаем вывод, что превышения в 2 и более раза нет.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 12
Выдано извещений - 0
Кол-во периодических поверок - 5
Кол-во средств измерений - 6
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2022
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№1916 от 2020.11.27 Об утверждении типов средств измерений

Наличие аналогов СИ: Комплекты светофильтров (Durag)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Компания "DURAG GmbH"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
79763-20
27.11.2025
Комплекты светофильтров, Durag
Компания "DURAG GmbH" (ГЕРМАНИЯ )
ОТ
МП
1 год
81085-20
31.12.2025
Анализаторы пыли D-R модификаций D-R 220, D-R 290, D-R 320, D-R 808, D-R 820F,
Компания "DURAG GmbH" (ГЕРМАНИЯ )
ОТ
МП
1 год

Кто поверяет Комплекты светофильтров (Durag)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГУП "ВНИИФТРИ"
(RA.RU.311478)
РСТ
  • модификации D-R 320-80
  • 2 1 1 0 2 1 1
    ФГБУ "ВНИИОФИ"
    (RA.RU.311485)
  • набор D-R 290-86 для модификаций D-R 220, D-R 290
  • набор D-R 320-80 для модификации D-R 320
  • набор D-R 808-80 для модификаций D-R 808
  • набор D-R 800-80 для модификаций D-R 820F
  • 6 6 0 0 6 6 0
    ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА"
    (RA.RU.311541)
    РСТ
  • Нет модификации
  • набор D-R 320-80 модификации D-R 320
  • 4 0 4 0 4 0 4

    Стоимость поверки Комплекты светофильтров (Durag)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    отсутствует


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист руководства по эксплуатации комплекта светофильтров методом компьютерной графики.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений
    приведены в эксплуатационном документе.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к комплектам светофильтров DURAG

    Приказ Ростандарта от 27.11.2018 № 2517 «Об утверждении государственной поверочной схемы для средств измерений спектральных, интегральных, редуцированных коэффициентов направленного пропускания, диффузного и зеркального отражений и оптической плотности в диапазоне длин волн от 0,2 до 20,0 мкм»

    Техническая документация изготовителя

    Поверка

    Поверка

    осуществляется по документу МП-640-003-19 «Комплекты светофильтров DURAG. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 08.04.2019 г.

    Основные средства поверки:

    - фотометр фотоэлектрический КФК-3-01-«ЗОМЗ», регистрационный номер 32672-06 в Федеральном информационном фонде, диапазон измерений СКНП от 1 до 99 %, пределы допускаемого значения основной абсолютной погрешности измерений СКНП +0,5 %.

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых комплектов светофильтров с требуемой точностью.

    Знак поверки наносится на свидетельство о поверке комплектов светофильтров в виде наклейки или оттиска поверительного клейма.


    Изготовитель

    Компания «DURAG GmbH», Германия
    Адрес: KollaustBe 105, 22453 Hamburg
    Телефон: + 49 (40) 554218-0
    Факс: + 49 (40) 584154
    Web-сайт: www.durag.de
    E-mail: info@durag.de

    Испытательный центр

    Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
    Юридический адрес: 141570, Московская обл., Солнечногорский р-н, рабочий поселок Менделеево, промзона ВНИИФТРИ
    Адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево.
    Телефон: (495) 526-63-00, факс: (495) 526-63-00
    Web-сайт: www.vniiftri.ru
    E-mail: office@vniiftri.ru

    Принцип действия комплектов светофильтров основан на ослаблении светового потока за счет поглощения света материалом светофильтров.

    В комплект светофильтров входят четыре набора светофильтров (D-R 290-86, D-R 320-80, D-R 800-80 и D-R 808-80), каждый из которых предназначен для анализаторов пыли D-R определенных модификаций:

    набор D-R 290-86 для модификаций D-R 220, D-R 290;

    набор D-R 800-80 для модификации D-R 820F; набор D-R 808-80 для модификации D-R 808; набор D-R 320-80 для модификации D-R 320.

    Каждый набор включает по четыре светофильтра с различными значениями СКНП на рабочих длинах волн источников излучения анализаторов пыли D-R. Светофильтры изготовлены из нейтрального оптического стекла.

    Наборы D-R 290-86, D-R 800-80 и D-R 808-80 - это наборы отдельных светофильтров, представляющих собой плоские пластины в металлической оправе. Светофильтр устанавливается в измерительный канал анализатора пыли.

    Набор D-R 320-80 конструктивно представляет собой устройство с поворотной металлической пластиной, на которой жестко закреплены светофильтры. Устройство устанавливается в измерительный блок анализатора пыли соответствующей модификации, поворотом пластины светофильтр перемещается в измерительный канал.

    Каждый набор упакован в футляр, который предохраняет светофильтры от повреждений и загрязнений при транспортировании и хранении.

    Наборы имеют маркировку, включающую тип комплекта, обозначение, серийный номер, год изготовления набора, сведения об изготовителе, а также серийные номера (кроме D-R 320-80) и номинальные значения светового коэффициента направленного пропускания светофильтров.

    Пломбировка футляров с наборами светофильтров не предусмотрена. Общий вид наборов светофильтров представлен на рисунках 1 - 5.

    Внешний вид. Комплекты светофильтров (Durag), http://oei-analitika.ru

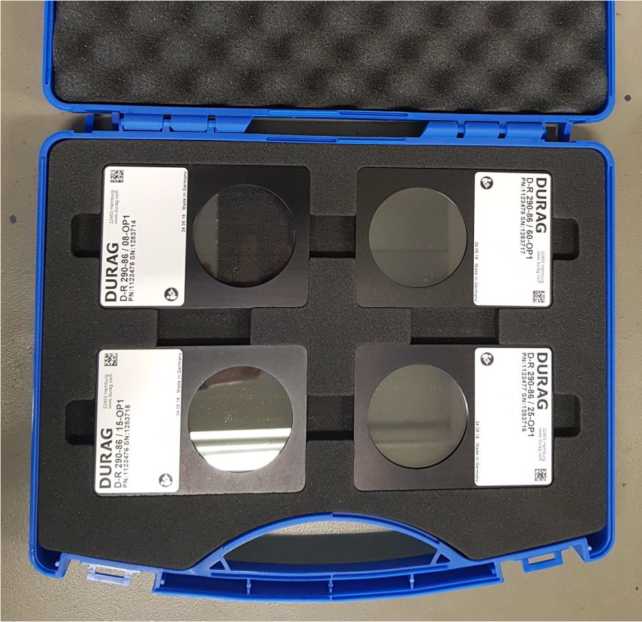

    Рисунок 1 - Общий вид набора D-R 290-86

    Внешний вид. Комплекты светофильтров (Durag), http://oei-analitika.ru

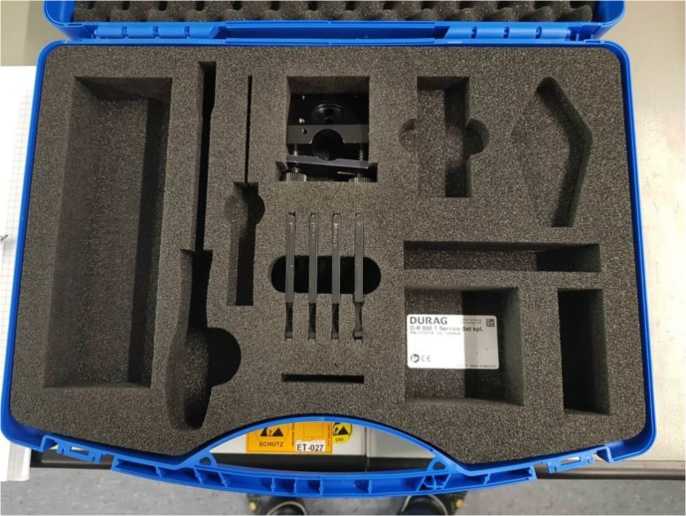

    Рисунок 2 - Общий вид набора D-R 800-80

    Внешний вид. Комплекты светофильтров (Durag), http://oei-analitika.ru

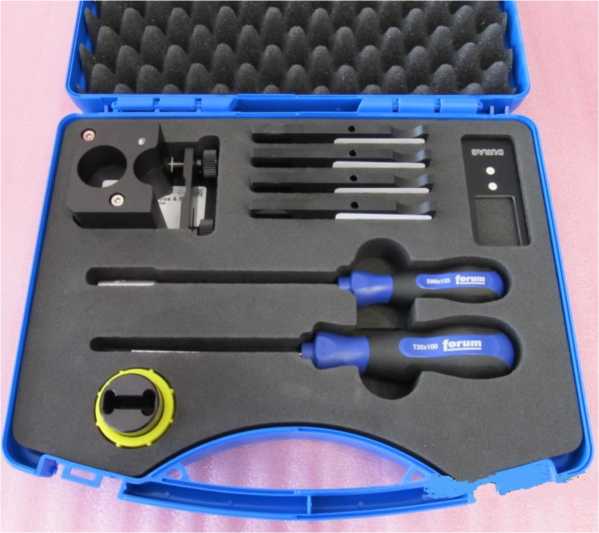

    Рисунок 3 - Общий вид набора D-R 808-80

    Внешний вид. Комплекты светофильтров (Durag), http://oei-analitika.ru

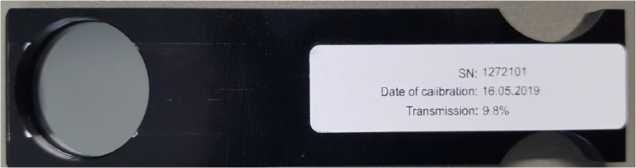

    Рисунок 4 - Общий вид светофильтров из наборов D-R 800-80 и D-R 808-80

    Внешний вид. Комплекты светофильтров (Durag), http://oei-analitika.ru

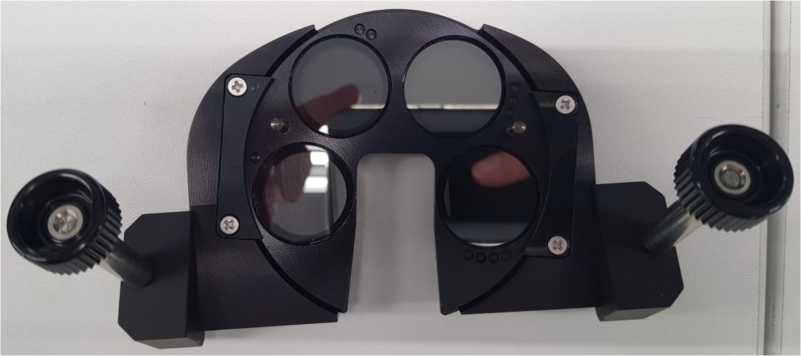

    Рисунок 5 - Общий вид набора D-R 320-80


    Таблица 3 - Комплект поставки

    Наименование

    Обозначение

    Количество

    Комплект светофильтров в составе: набор D-R 290-86 набор D-R 800-80 набор D-R 808-80

    набор D-R 320-80

    DURAG

    1 компл.

    Футляр

    -

    4 шт.

    Руководство по эксплуатации

    -

    1 экз.

    Методика поверки

    МП-640-003-19

    1 экз.


    Таблица 1 - Метрологические характеристики

    Наименование характеристики

    Значение

    Рабочий диапазон длин волн для светофильтров набора D-R 290-86, нм:

    от 380 до 780

    Номинальные значения СКНП для всех длин волн светофильтров в наборе D-R 290-86, %:

    • - фильтр № 1

    • - фильтр № 2

    • - фильтр № 3

    • - фильтр № 4

    90 - 94

    82 - 88

    71 - 79

    32 - 48

    Номинальные значения СКНП светофильтров в наборах D-R 800-80 и D-R 808-80 на длине волны 650 нм, %:

    • - фильтр № 1

    • - фильтр № 2

    • - фильтр № 3

    • - фильтр № 4

    43 - 57

    35 - 45

    16 - 24

    7 - 13

    Номинальные значения СКНП светофильтров в наборе D-R 320-80 на длине волны 650 нм, %:

    • - фильтр № 1

    • - фильтр № 2

    • - фильтр № 3

    • - фильтр № 4

    74 - 84

    58 - 68

    36 - 44

    18 - 22

    Пределы допускаемой абсолютной погрешности воспроизведения СКНП, %

    ±1 ,2

    Таблица 2 - Основные технические характеристики

    Наименование характеристики

    Значение

    Габаритные размеры, мм, не более:

    - светофильтров из набора D-R 290-86

    высота

    90

    ширина

    62

    длина

    5

    - светофильтров из набора D-R 800-80

    высота

    80

    ширина

    25

    длина

    4

    - светофильтров из набора D-R 808-80

    высота

    90

    ширина

    23

    длина

    6

    - набора светофильтров D-R 320-80

    высота

    20

    ширина

    70

    длина

    70

    Продолжение таблицы 2

    Наименование характеристики

    Значение

    Масса, г, не более:

    - светофильтров из набора D -R 290-86

    65

    - светофильтров из набора D-R 800-80

    22

    - светофильтров из набора D-R 808-80

    30

    - набора светофильтров D-R 320-80

    190

    Условия эксплуатации:

    - температура окружающего воздуха °С

    от 15 до 35

    - относительная влажность окружающего воздуха при температуре

    25 °С, % не более

    80 (без конденсата)

    - атмосферное давление, кПа

    от 84 до 107
