Номер по Госреестру СИ: 79889-20
79889-20 Трансформаторы тока измерительные
(METSECT5M* и METSECT5D*)
Назначение средства измерений:
Трансформаторы тока измерительные METSECT5M* и METSECT5D* (далее -трансформаторы) предназначены для передачи сигналов измерительной информации измерительным приборам, счетчикам, в том числе в схемах коммерческого учета электроэнергии, устройствам защиты и управления в электрических установках переменного тока частотой 50 и 60 Гц.
Внешний вид.
Трансформаторы тока измерительные
Рисунок № 1
Внешний вид.
Трансформаторы тока измерительные
Рисунок № 2
Внешний вид.
Трансформаторы тока измерительные
Рисунок № 3
Внешний вид.
Трансформаторы тока измерительные
Рисунок № 4
Внешний вид.
Трансформаторы тока измерительные
Рисунок № 5
Внешний вид.
Трансформаторы тока измерительные
Рисунок № 6
Внешний вид.
Трансформаторы тока измерительные
Рисунок № 7
Внешний вид.
Трансформаторы тока измерительные
Рисунок № 8
Внешний вид.
Трансформаторы тока измерительные
Рисунок № 9
Внешний вид.
Трансформаторы тока измерительные
Рисунок № 10
Общие сведения
Дата публикации - 13.12.2020
Срок свидетельства - 27.11.2025
Номер записи - 179045
ID в реестре СИ - 1384055
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - MBS AG
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1928 от 2020.11.27 об утверждении типа средств измерений
Наличие аналогов СИ: Трансформаторы тока измерительные (METSECT5M* и METSECT5D*)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
79889-20 Трансформаторы тока измерительные (METSECT5M* и METSECT5D*) MBS AG (ГЕРМАНИЯ ) |
40110-18 Трансформаторы тока (ТОП 0,66) ОАО "Электроприбор" (РОССИЯ г.Чебоксары) |
Все средства измерений ОАО "Электроприбор"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
79530-20 06.11.2025 |
Трансформаторы тока измерительные, METSECT5G* и METSECT5H* MBS AG (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
79889-20 27.11.2025 |
Трансформаторы тока измерительные, METSECT5M* и METSECT5D* MBS AG (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
Отчет позволяет получить информацию по модификациям СИ утвержденных типов:
- наименования модификаций в зависимости от типа СИ;
- количество СИ каждой из модификаций;
- долю СИ, приходящихся на конкретную модификацию от общего количества СИ данного типа.
Кто поверяет Трансформаторы тока (ТОП 0,66)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Трансформаторы тока (ТОП 0,66)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится методом трафаретной печати на табличку с техническими данными трансформаторов и типографским способом на титульный лист паспорта.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к трансформаторам тока измерительным METSECT5M* и METSECT5D*ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия
ГОСТ 8.217-2003 Государственная система обеспечения единства измерений.
Трансформаторы тока. Методика поверки
Техническая документация изготовителя
Поверка
Поверкаосуществляется по документу ГОСТ 8.217-2003 «Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки».
Основные средства поверки:
-
- трансформатор тока измерительный переносной «ТТИП» (регистрационный номер в Федеральном информационном фонде 39854-08);
-
- трансформатор тока измерительный лабораторный ТТИ-200 (регистрационный номер в Федеральном информационном фонде 37898-08);
-
- прибор электроизмерительный эталонный многофункциональный
«Энергомонитор - 3.1КМ» (регистрационный номер в Федеральном информационном фонде 52854-13);
-
- магазин нагрузок СА5018-1, СА5018-5, исполнение СА5018-5 (регистрационный номер в Федеральном информационном фонде 71114-18).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых трансформаторов с требуемой точностью.
Знак поверки наносится на корпус трансформаторов в соответствии с рисунком 1 и на свидетельство о поверке и (или) в паспорт.
Изготовитель
MBS AG, ГерманияАдрес: Eisbachstrasse 51 74429 Sulzbach-Laufen, Germany
Телефон: +49 7976 9851-0
Факс: +49 7976 9851-90
Web-сайт: www.mbs-ag.com
Заявитель
Акционерное общество «Шнейдер Электрик» (АО «Шнейдер Электрик»)ИНН 7712092928
Адрес: 127018, г. Москва, ул. Двинцев, д.12, корп.1, этаж 6, пом I, ком 15
Телефон: +7 (495) 777-99-90
Факс: +7 (495) 777-99-92
Web-cайт: www.se.com/ru/ru
Испытательный центр
Общество с ограниченной ответственностью « разработок в области метрологии»Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35,36
Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Принцип действия трансформаторов основан на использовании явления электромагнитной индукции, то есть на создании электродвижущей силы (далее по тексту - ЭДС) переменным магнитным полем. Первичный ток, протекая по первичной обмотке, создает в магнитопроводе вторичной обмотки ЭДС. Так как вторичная обмотка замкнута на внешнюю нагрузку, ЭДС вызывает появление во вторичной обмотке и внешней нагрузке тока, пропорционального первичному току.
Первичной обмоткой трансформатора является токоведущий кабель. Высоковольтная изоляция обеспечивается за счет собственной изоляции и изоляции кабеля, используемого в качестве первичной обмотки.
Табличка с техническими данными расположена на корпусе трансформаторов.
Трансформаторы METSECT5M* и METSECT5D* отличаются друг от друга количеством винтов вокруг окна сердечника и выпускаются в следующих модификациях, отличающихся формой окна сердечника, номинальными первичными токами и габаритными размерами: METSECT5MEXXXS, METSECT5MFXXXS, METSECT5MGXXXS, METSECT5MHXXXS, METSECT5MIXXXS, METSECT5MJXXXS, METSECT5MKXXXS, METSECT5MLXXXS, METSECT5MMXXXS, METSECT5MNXXXS, METSECT5MOXXXS, METSECT5MPXXXS, METSECT5MQXXXS, METSECT5MRXXXS, METSECT5MSXXXS, METSECT5DUXXXS, METSECT5DVXXXS, METSECT5DWXXXS, METSECT5DYXXXS.

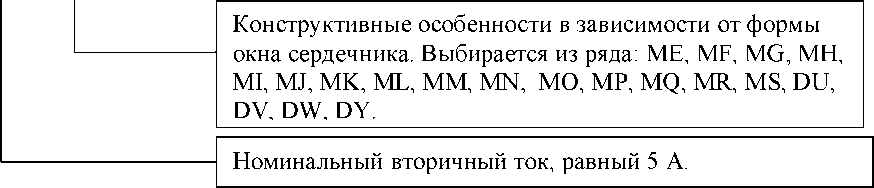

Структурная схема обозначения модификаций трансформаторов:
METSECT
|
5 |
FF |
XXX |
S |
Класс точности трансформаторов согласно ГОСТ 7746-2015 предназначен для коммерческого учета электроэнергии.
В зависимости от номинального первичного тока: «008» - 75 А;
«010» - 100 А;
«013» - 125 А;
«015» - 150 А;
«020» - 200 А;
«025» - 250 А;
«030» - 300 А;
«040» - 400 А;
«050» - 500 А;
«060» - 600 А;
«075» - 750 А;
«080» - 800 А;
«100» - 1000 А;
«120» - 1200 А;
«125» - 1250 А;
«150» - 1500 А;
«160» - 1600 А;
«200» - 2000 А;
«250» - 2500 А;
«300» - 3000 А;
«400» - 4000 А;
«500» - 5000 А;
«600» - 6000 А.

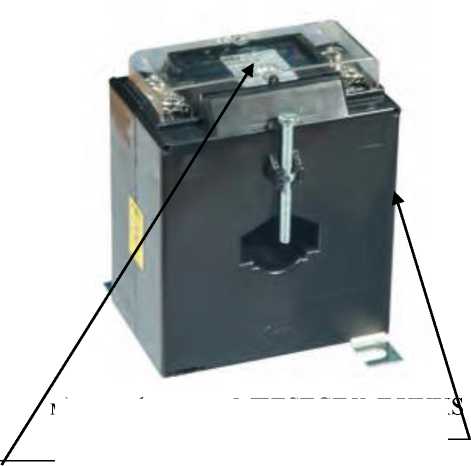

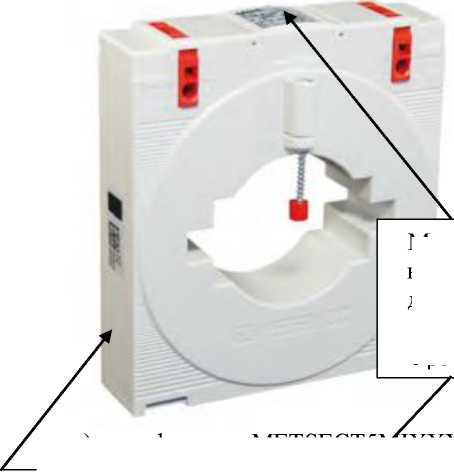

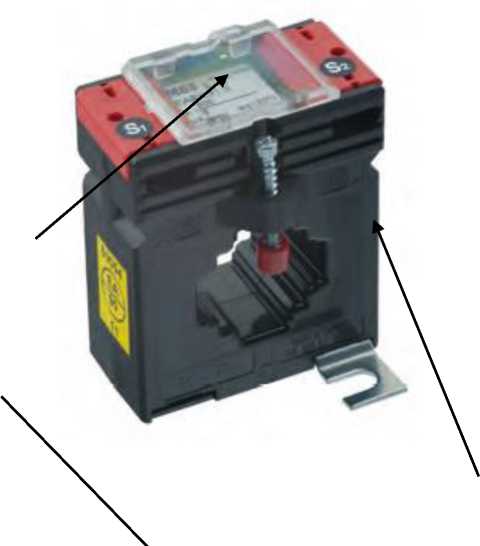

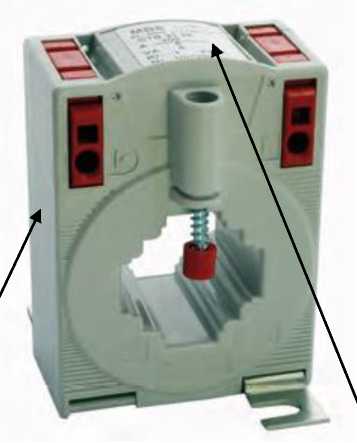

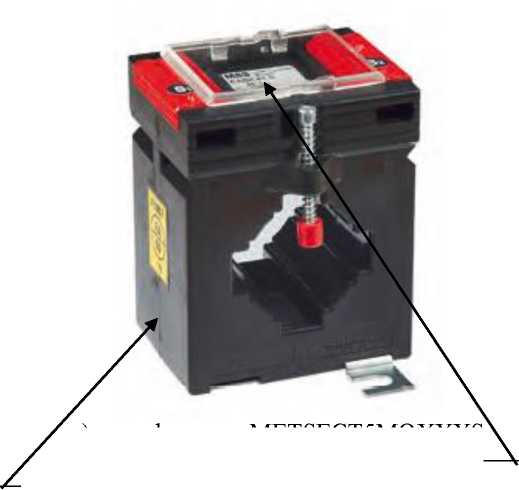

Общий вид трансформаторов с указанием мест нанесения знака поверки представлен на рисунке 1. Места пломбировки от несанкционированного доступа представлены на рисунке 1.
б) модификации
Места нанесения знака поверки
Места пломбировки от несанкционированного доступа изготовителем или организацией, производящей ремонт
Места нанесения знака
поверки
в) модификации METSECT5MGXXXS
г) модификации METSECT5MHXXXS
Места пломбировки от несанкционированного доступа изготовителем или организацией, производящей ремонт
е) модификации
METSECT5MJXXXS
Места нанесения знака поверки
д) модификации METSECT5MIXXXS
Места
нанесения знака поверки

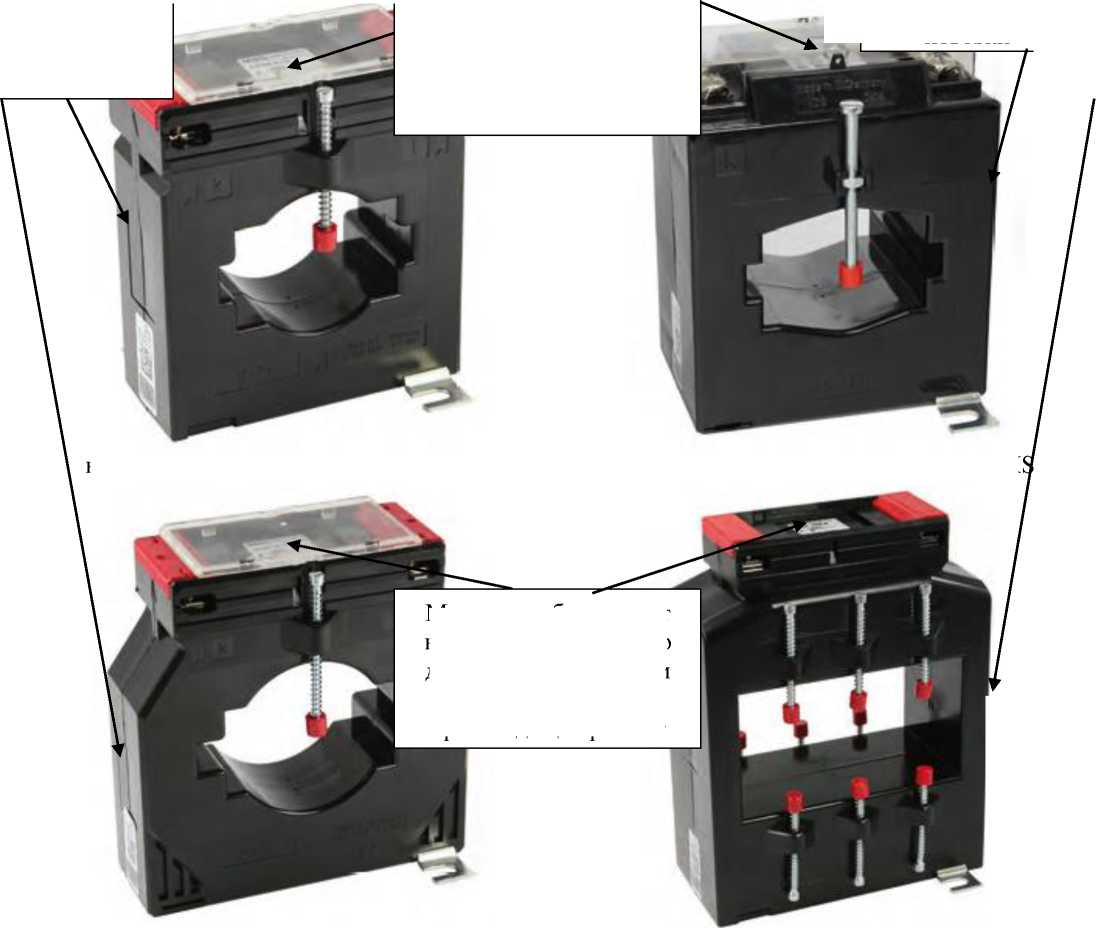

к) модификации METSECT5MNXXXS
и) модификации METSECT5MMXXXS
Места пломбировки от несанкционированного доступа изготовителем или организацией, производящей ремонт
модификации METSECT5MKXXXS
з) модификации METSECT5MLXXXS
л) модификации MET SECT 5MOXXXS
м) модификации METSECT5MPXXX
Места
Места
нанесения знака поверки
нанесения знака поверки
Места пломбировки от несанкционированного доступа изготовителем или организацией, производящей ремонт
п) модификации METSECT5MSXXXS
р) модификации METSECT5DUXXXS
н) модификации METSECT5MQXXXS
о) модификации METSECT5MRXXX
Места пломбировки от несанкционированного доступа изготовителем или организацией, производящей ремонт
Места нанесения знака поверки
поверки
т) модификации METSECT5DWXXXS
у) модификации METSECT5DYXXXS
|
*5--- 1 1 | |
|
Ге |
а |
Места пломбировки от несанкционированного доступа изготовителем или организацией, производящей ремонт
Места
нанесения зн
с) модификации METSECT
VXXXS
Рисунок 1 - Общий вид трансформаторов с указанием мест пломбирования от несанкционированного доступа и нанесения знака поверки
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики трансформаторов модификаций
METSECT5MEXXXS
|
Наименование характеристики |
Значение |
|
Номинальное напряжение ином, кВ |
0,66 |
|
Номинальный первичный ток Тыом, А |
от 100 до 250 |
|
Номинальный вторичный ток 12ном, А |
5 |
|
Номинальная вторичная нагрузка ^ном с коэффициентом мощности cos ф2=1, В-А |
от 1,5 до 5 |
|
Наименование характеристики |
Значение |
|
Номинальная вторичная нагрузка S2h0M с индуктивно-активным коэффициентом мощности cos ф2=0,8, ВА |
от 5 до 10 |
|
Класс точности вторичных обмоток для измерений и учета по ГОСТ 7746-2015 |
0,5S |
|
Номинальная частота переменного тока, Гц |
50; 60 |
|
Номинальный коэффициент безопасности КБном вторичных обмоток для измерений и учета |
5 |
Таблица 2 - Основные технические характеристики трансформаторов модификаций
METSECT5MEXXXS
|
Наименование характеристики |
Значение |
|
Габаритные размеры (длинахвысотахтолщина), мм, не более |
60х81х68 |
|
Масса, кг, не более |
0,3 |
|
Рабочие условия измерений:
|
от -5 до +50 до 100 |
|
Средняя наработка на отказ, ч |
400000 |
|
Средний срок службы, лет |
30 |
Таблица 3 - Метрологические характеристики трансформаторов модификаций
METSECT5MFXXXS
|
Наименование характеристики |
Значение |
|
Номинальное напряжение ином, кВ |
0,66 |
|
Номинальный первичный ток 11ном, А |
от 200 до 250 |
|
Номинальный вторичный ток Лном, А |
5 |
|
Номинальная вторичная нагрузка ^ном с коэффициентом мощности cos ф2=1, В-А |
от 1,5 до 5 |
|
Номинальная вторичная нагрузка S2hom с индуктивно-активным коэффициентом мощности cos ф2=0,8, ВА |
от 5 до 10 |
|
Класс точности вторичных обмоток для измерений и учета по ГОСТ 7746-2015 |
0,5S |
|
Номинальная частота переменного тока, Гц |
50; 60 |
|
Номинальный коэффициент безопасности Кбном вторичных обмоток для измерений и учета |
5 |
Таблица 4 - Основные технические характеристики трансформаторов модификаций
METSECT5MFXXXS
|
Наименование характеристики |
Значение |
|
Габаритные размеры (длинахвысотахтолщина), мм, не более |
70x92x68 |
|
Масса, кг, не более |
0,3 |
|
Рабочие условия измерений:
|
от -5 до +50 до 100 |
|
Средняя наработка на отказ, ч |
400000 |
|
Средний срок службы, лет |
30 |
|
Наименование характеристики |
Значение |
|
Номинальное напряжение ином, кВ |
0,66 |
|
Номинальный первичный ток 11ном, А |
от 300 до 600 |
|
Номинальный вторичный ток Лном, А |
5 |
|
Номинальная вторичная нагрузка Згном с коэффициентом мощности cos ф2=1, В-А |
от 1,5 до 5 |
|
Номинальная вторичная нагрузка S2ном с индуктивно-активным коэффициентом мощности cos ф2=0,8, В^А |
от 5 до 10 |
|
Класс точности вторичных обмоток для измерений и учета по ГОСТ 7746-2015 |
0,5S |
|
Номинальная частота переменного тока, Гц |
50; 60 |
|
Номинальный коэффициент безопасности Кбном вторичных обмоток для измерений и учета |
5 |
Таблица 6 - Основные технические характеристики трансформаторов модификаций
METSECT5MGXXXS
|
Наименование характеристики |
Значение |
|
Габаритные размеры (длинахвысотахтолщина), мм, не более |
85х106х68 |
|
Масса, кг, не более |
1 |
|
Рабочие условия измерений:
|
от -5 до +50 до 100 |
|
Средняя наработка на отказ, ч |
400000 |
|
Средний срок службы, лет |
30 |
Таблица 7 - Метрологические характеристики трансформаторов модификаций
METSECT5MHXXXS
|
Наименование характеристики |
Значение |
|
Номинальное напряжение ином, кВ |
0,66 |
|
Номинальный первичный ток 11ном, А |
от 600 до 1250 |
|
Номинальный вторичный ток Лном, А |
5 |
|
Номинальная вторичная нагрузка ^ном с коэффициентом мощности cos Ф2=1, В-А |
от 1,5 до 5 |
|
Номинальная вторичная нагрузка S2ном с индуктивно-активным коэффициентом мощности cos ф2=0,8, В^А |
от 5 до 10 |
|
Класс точности вторичных обмоток для измерений и учета по ГОСТ 7746-2015 |
0,5S |
|
Номинальная частота переменного тока, Гц |
50; 60 |
|
Номинальный коэффициент безопасности Кбном вторичных обмоток для измерений и учета |
5 |
Таблица 8 - Основные технические характеристики трансформаторов модификаций
METSECT5MHXXXS
|
Наименование характеристики |
Значение |
|
Габаритные размеры (длинахвысотахтолщина), мм, не более |
95х115х67 |
|
Масса, кг, не более |
1 |
|
Рабочие условия измерений:
|
от -5 до +50 до 100 |
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
400000 |
|
Средний срок службы, лет |
30 |
Таблица 9 - Метрологические характеристики трансформаторов модификаций
METSECT5MIXXXS
|
Наименование характеристики |
Значение |
|
Номинальное напряжение ином, кВ |
0,66 |
|
Номинальный первичный ток 11ном, А |
от 1000 до 2000 |
|
Номинальный вторичный ток Лном, А |
5 |
|
Номинальная вторичная нагрузка Згном с коэффициентом мощности cos ф2=1, В-А |
от 2,5 до 5 |
|
Номинальная вторичная нагрузка S2ном с индуктивно-активным коэффициентом мощности cos ф2=0,8, В^А |
от 5 до 15 |
|
Класс точности вторичных обмоток для измерений и учета по ГОСТ 7746-2015 |
0,5S |
|
Номинальная частота переменного тока, Гц |
50; 60 |
|
Номинальный коэффициент безопасности КБном вторичных обмоток для измерений и учета |
5 |
Таблица 10 - Основные технические характеристики трансформаторов модификаций
METSECT5MIXXXS
|
Наименование характеристики |
Значение |
|
Габаритные размеры (длинахвысотахтолщина), мм, не более |
120х135х67 |
|
Масса, кг, не более |
1 |
|
Рабочие условия измерений:
|
от -5 до +50 до 100 |
|
Средняя наработка на отказ, ч |
400000 |
|
Средний срок службы, лет |
30 |
Таблица 11 - Метрологические характеристики трансформаторов модификаций
METSECT5MJXXXS
|
Наименование характеристики |
Значение |
|
Номинальное напряжение ином, кВ |
0,66 |
|
Номинальный первичный ток 11ном, А |
от 100 до 250 |
|
Номинальный вторичный ток 12ном, А |
5 |
|
Номинальная вторичная нагрузка Згном с коэффициентом мощности cos ф2=1, В-А |
от 1,5 до 5 |
|
Номинальная вторичная нагрузка S2ном с индуктивно-активным коэффициентом мощности cos ф2=0,8, В^А |
5 |
|
Класс точности вторичных обмоток для измерений и учета по ГОСТ 7746-2015 |
0,5S |
|
Номинальная частота переменного тока, Гц |
50; 60 |
|
Номинальный коэффициент безопасности КБном вторичных обмоток для измерений и учета |
5 |
|
Наименование характеристики |
Значение |
|
Габаритные размеры (длинахвысотахтолщина), мм, не более |
120х135х67 |
|
Масса, кг, не более |
0,4 |
|
Рабочие условия измерений:
|
от -5 до +50 до 100 |
|
Средняя наработка на отказ, ч |
400000 |
|
Средний срок службы, лет |
30 |
Таблица 13 - Метрологические характеристики трансформаторов модификаций
METSECT5MKXXXS
|
Наименование характеристики |
Значение |
|
Номинальное напряжение ином, кВ |
0,66 |
|
Номинальный первичный ток Тыом, А |
от 100 до 250 |
|
Номинальный вторичный ток Лном, А |
5 |
|
Номинальная вторичная нагрузка Згном с коэффициентом мощности cos ф2=1, В-А |
от 1,5 до 5 |
|
Номинальная вторичная нагрузка S2ном с индуктивно-активным коэффициентом мощности cos ф2=0,8, В^А |
5 |
|
Класс точности вторичных обмоток для измерений и учета по ГОСТ 7746-2015 |
0,5S |
|
Номинальная частота переменного тока, Гц |
50; 60 |
|
Номинальный коэффициент безопасности КБном вторичных обмоток для измерений и учета |
5 |
Таблица 14 - Основные технические характеристики трансформаторов модификаций
METSECT5MKXXXS
|
Наименование характеристики |
Значение |
|
Габаритные размеры (длинахвысотахтолщина), мм, не более |
61х79х72 |
|
Масса, кг, не более |
0,4 |
|
Рабочие условия измерений:
|
от -5 до +50 до 100 |
|
Средняя наработка на отказ, ч |
400000 |
|
Средний срок службы, лет |
30 |
Таблица 15 - Метрологические характеристики трансформаторов модификаций
METSECT5MLXXXS
|
Наименование характеристики |
Значение |
|
Номинальное напряжение ином, кВ |
0,66 |
|
Номинальный первичный ток 11ном, А |
от 75 до 250 |
|
Номинальный вторичный ток 12ном, А |
5 |
|
Номинальная вторичная нагрузка ^ном с коэффициентом мощности cos ф2=1, В-А |
от 2,5 до 5 |
|
Номинальная вторичная нагрузка S2ном с индуктивно-активным коэффициентом мощности cos ф2=0,8, В^А |
от 5 до 15 |
|
Класс точности вторичных обмоток для измерений и учета по ГОСТ 7746-2015 |
0,5S |
|
Номинальная частота переменного тока, Гц |
50; 60 |
|
Наименование характеристики |
Значение |
|
Номинальный коэффициент безопасности КБном вторичных обмоток для измерений и учета |
5 |
Таблица 16 - Основные технические характеристики трансформаторов модификаций
METSECT5MLXXXS
|
Наименование характеристики |
Значение |
|
Габаритные размеры (длинахвысотахтолщина), мм, не более |
61х79х82 |
|
Масса, кг, не более |
0,6 |
|
Рабочие условия измерений:
|
от -5 до +50 до 100 |
|
Средняя наработка на отказ, ч |
400000 |
|
Средний срок службы, лет |
30 |
Таблица 17 - Метрологические характеристики трансформаторов модификаций
METSECT5MMXXXS
|
Наименование характеристики |
Значение |
|
Номинальное напряжение ином, кВ |
0,66 |
|
Номинальный первичный ток 11ном, А |
от 100 до 750 |
|
Номинальный вторичный ток Лном, А |
5 |
|
Номинальная вторичная нагрузка ^ном с коэффициентом мощности cos Ф2=1, В-А |
от 1,5 до 5 |
|
Номинальная вторичная нагрузка S2hom с индуктивно-активным коэффициентом мощности cos ф2=0,8, ВА |
от 5 до 15 |
|
Класс точности вторичных обмоток для измерений и учета по ГОСТ 7746-2015 |
0,5S |
|
Номинальная частота переменного тока, Гц |
50; 60 |
|
Номинальный коэффициент безопасности КБном вторичных обмоток для измерений и учета |
5 |
Таблица 18 - Основные технические характеристики трансформаторов модификаций
METSECT5MMXXXS
|
Наименование характеристики |
Значение |
|
Габаритные размеры (длинахвысотахтолщина), мм, не более |
71х89х72 |
|
Масса, кг, не более |
0,5 |
|
Рабочие условия измерений:
|
от -5 до +50 до 100 |
|
Средняя наработка на отказ, ч |
400000 |
|
Средний срок службы, лет |
30 |
Таблица 19 - Метрологические характеристики трансформаторов модификаций
METSECT5MNXXXS
|
Наименование характеристики |
Значение |
|
Номинальное напряжение Uhom, кВ |
0,66 |
|
Номинальный первичный ток 11ном, А |
от 200 до 750 |
|
Номинальный вторичный ток Лном, А |
5 |
|
Номинальная вторичная нагрузка Згном с коэффициентом мощности cos ф2=1, В-А |
от 1,5 до 5 |
|
Наименование характеристики |
Значение |
|
Номинальная вторичная нагрузка S2|IOM с индуктивно-активным коэффициентом мощности cos ф2=0,8, ВА |
от 5 до 30 |
|
Класс точности вторичных обмоток для измерений и учета по ГОСТ 7746-2015 |
0,5S |
|
Номинальная частота переменного тока, Гц |
50; 60 |
|
Номинальный коэффициент безопасности КБном вторичных обмоток для измерений и учета |
5 |
Таблица 20 - Основные технические характеристики трансформаторов модификаций
METSECT5MNXXXS
|
Наименование характеристики |
Значение |
|
Габаритные размеры (длинахвысотахтолщина), мм, не более |
86х102х72 |
|
Масса, кг, не более |
1 |
|
Рабочие условия измерений:
|
от -5 до +50 до 100 |
|
Средняя наработка на отказ, ч |
400000 |
|
Средний срок службы, лет |
30 |
Таблица 21 - Метрологические характеристики трансформаторов модификаций
METSECT5MOXXXS
|
Наименование характеристики |
Значение |
|
Номинальное напряжение ином, кВ |
0,66 |
|
Номинальный первичный ток 11ном, А |
от 300 до 750 |
|
Номинальный вторичный ток Лном, А |
5 |
|
Номинальная вторичная нагрузка ^ном с коэффициентом мощности cos ф2=1, В-А |
от 1,5 до 5 |
|
Номинальная вторичная нагрузка S2hom с индуктивно-активным коэффициентом мощности cos ф2=0,8, ВА |
от 5 до 15 |
|
Класс точности вторичных обмоток для измерений и учета по ГОСТ 7746-2015 |
0,5S |
|
Номинальная частота переменного тока, Гц |
50; 60 |
|
Номинальный коэффициент безопасности Кбном вторичных обмоток для измерений и учета |
5 |
Таблица 22 - Основные технические характеристики трансформаторов модификаций
METSECT5MOXXXS
|
Наименование характеристики |
Значение |
|
Габаритные размеры (длинахвысотахтолщина), мм, не более |
71x89x82 |
|
Масса, кг, не более |
0,6 |
|
Рабочие условия измерений:
|
от -5 до +50 до 100 |
|
Средняя наработка на отказ, ч |
400000 |
|
Средний срок службы, лет |
30 |
|
Наименование характеристики |
Значение |
|
Номинальное напряжение ином, кВ |
0,66 |
|
Номинальный первичный ток 11ном, А |
от 300 до 600 |
|
Номинальный вторичный ток Лном, А |
5 |
|
Номинальная вторичная нагрузка Згном с коэффициентом мощности cos ф2=1, В-А |
от 2,5 до 5 |
|
Номинальная вторичная нагрузка S2ном с индуктивно-активным коэффициентом мощности cos ф2=0,8, В^А |
от 5 до 30 |
|
Класс точности вторичных обмоток для измерений и учета по ГОСТ 7746-2015 |
0,5S |
|
Номинальная частота переменного тока, Гц |
50; 60 |
|
Номинальный коэффициент безопасности Кбном вторичных обмоток для измерений и учета |
5 |
Таблица 24 - Основные технические характеристики трансформаторов модификаций
METSECT5MPXXXS
|
Наименование характеристики |
Значение |
|
Габаритные размеры (длинахвысотахтолщина), мм, не более |
95х116х90 |
|
Масса, кг, не более |
2 |
|
Рабочие условия измерений:
|
от -5 до +50 до 100 |
|
Средняя наработка на отказ, ч |
400000 |
|
Средний срок службы, лет |
30 |
Таблица 25 - Метрологические характеристики трансформаторов модификаций
METSECT5MQXXXS
|
Наименование характеристики |
Значение |
|
Номинальное напряжение ином, кВ |
0,66 |
|
Номинальный первичный ток 11ном, А |
от 600 до 1500 |
|
Номинальный вторичный ток Лном, А |
5 |
|
Номинальная вторичная нагрузка ^ном с коэффициентом мощности cos Ф2=1, В-А |
от 1,5 до 5 |
|
Номинальная вторичная нагрузка S2ном с индуктивно-активным коэффициентом мощности cos ф2=0,8, В^А |
от 5 до 30 |
|
Класс точности вторичных обмоток для измерений и учета по ГОСТ 7746-2015 |
0,5S |
|
Номинальная частота переменного тока, Гц |
50; 60 |
|
Номинальный коэффициент безопасности Кбном вторичных обмоток для измерений и учета |
5 |
Таблица 26 - Основные технические характеристики трансформаторов модификаций
METSECT5MQXXXS
|
Наименование характеристики |
Значение |
|
Габаритные размеры (длинахвысотахтолщина), мм, не более |
96х109х72 |
|
Масса, кг, не более |
1 |
|
Рабочие условия измерений:
|
от -5 до +50 до 100 |
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
400000 |
|
Средний срок службы, лет |
30 |
Таблица 27 - Метрологические характеристики трансформаторов модификаций
METSECT5MRXXXS
|
Наименование характеристики |
Значение |
|
Номинальное напряжение ином, кВ |
0,66 |
|
Номинальный первичный ток 11ном, А |
от 600 до 1500 |
|
Номинальный вторичный ток Лном, А |
5 |
|
Номинальная вторичная нагрузка Згном с коэффициентом мощности cos ф2=1, В-А |
от 2,5 до 5 |
|
Номинальная вторичная нагрузка S2ном с индуктивно-активным коэффициентом мощности cos ф2=0,8, В^А |
от 5 до 30 |
|
Класс точности вторичных обмоток для измерений и учета по ГОСТ 7746-2015 |
0,5S |
|
Номинальная частота переменного тока, Гц |
50; 60 |
|
Номинальный коэффициент безопасности КБном вторичных обмоток для измерений и учета |
5 |
Таблица 28 - Основные технические характеристики трансформаторов модификаций
METSECT5MRXXXS
|
Наименование характеристики |
Значение |
|
Габаритные размеры (длинахвысотахтолщина), мм, не более |
95х116х90 |
|
Масса, кг, не более |
1 |
|
Рабочие условия измерений:
|
от -5 до +50 до 100 |
|
Средняя наработка на отказ, ч |
400000 |
|
Средний срок службы, лет |
30 |
Таблица 29 - Метрологические характеристики трансформаторов модификаций
METSECT5MSXXXS
|
Наименование характеристики |
Значение |
|
Номинальное напряжение ином, кВ |
0,66 |
|
Номинальный первичный ток 11ном, А |
от 750 до 1500 |
|
Номинальный вторичный ток 12ном, А |
5 |
|
Номинальная вторичная нагрузка Згном с коэффициентом мощности cos ф2=1, В-А |
от 2,5 до 5 |
|
Номинальная вторичная нагрузка S2ном с индуктивно-активным коэффициентом мощности cos ф2=0,8, В^А |
от 5 до 15 |
|
Класс точности вторичных обмоток для измерений и учета по ГОСТ 7746-2015 |
0,5S |
|
Номинальная частота переменного тока, Гц |
50; 60 |
|
Номинальный коэффициент безопасности Кбном вторичных обмоток для измерений и учета |
5 |
|
Наименование характеристики |
Значение |
|
Габаритные размеры (длинахвысотахтолщина), мм, не более |
120х127х72 |
|
Масса, кг, не более |
1 |
|
Рабочие условия измерений:
|
от -5 до +50 до 100 |
|
Средняя наработка на отказ, ч |
400000 |
|
Средний срок службы, лет |
30 |
Таблица 31 - Метрологические характеристики трансформаторов модификаций
METSECT5DUXXXS
|
Наименование характеристики |
Значение |
|
Номинальное напряжение ином, кВ |
0,66 |
|
Номинальный первичный ток Тыом, А |
от 2500 до 3000 |
|
Номинальный вторичный ток Лном, А |
5 |
|
Номинальная вторичная нагрузка Згном с коэффициентом мощности cos ф2=1, В-А |
от 2,5 до 5 |
|
Номинальная вторичная нагрузка S2ном с индуктивно-активным коэффициентом мощности cos ф2=0,8, В^А |
от 5 до 30 |
|
Класс точности вторичных обмоток для измерений и учета по ГОСТ 7746-2015 |
0,5S |
|
Номинальная частота переменного тока, Гц |
50; 60 |
|
Номинальный коэффициент безопасности КБном вторичных обмоток для измерений и учета |
10 |
Таблица 32 - Основные технические характеристики трансформаторов модификаций
METSECT5DUXXXS
|
Наименование характеристики |
Значение |
|
Габаритные размеры (длинахвысотахтолщина), мм, не более |
129x167x92 |
|
Масса, кг, не более |
1,373 |
|
Рабочие условия измерений:
|
от -5 до +50 до 100 |
|
Средняя наработка на отказ, ч |
400000 |
|
Средний срок службы, лет |
30 |
Таблица 33 - Метрологические характеристики трансформаторов модификаций
METSECT5DVXXXS
|
Наименование характеристики |
Значение |
|
Номинальное напряжение ином, кВ |
0,66 |
|
Номинальный первичный ток 11ном, А |
от 5000 до 6000 |
|
Номинальный вторичный ток 12ном, А |
5 |
|
Номинальная вторичная нагрузка S2ном с индуктивно-активным коэффициентом мощности cos ф2=0,8, В^А |
45 |
|
Класс точности вторичных обмоток для измерений и учета по ГОСТ 7746-2015 |
0,5S |
|
Номинальная частота переменного тока, Гц |
50; 60 |
|
Номинальный коэффициент безопасности КБном вторичных обмоток для измерений и учета |
15 |
|
Наименование характеристики |
Значение |
|
Габаритные размеры (длинахвысотахтолщина), мм, не более |
247х250х118 |
|
Масса, кг, не более |
4,58 |
|
Рабочие условия измерений:
|
от -5 до +50 до 100 |
|
Средняя наработка на отказ, ч |
400000 |
|
Средний срок службы, лет |
30 |
Таблица 35 - Метрологические характеристики трансформаторов модификаций
METSECT5DWXXXS
|
Наименование характеристики |
Значение |
|
Номинальное напряжение ином, кВ |
0,66 |
|
Номинальный первичный ток Тыом, А |
от 600 до 1500 |
|
Номинальный вторичный ток Лном, А |
5 |
|
Номинальная вторичная нагрузка Згном с коэффициентом мощности cos ф2=1, В-А |
от 2,5 до 5 |
|
Номинальная вторичная нагрузка S2ном с индуктивно-активным коэффициентом мощности cos ф2=0,8, В^А |
от 5 до 30 |
|
Класс точности вторичных обмоток для измерений и учета по ГОСТ 7746-2015 |
0,5S |
|
Номинальная частота переменного тока, Гц |
50; 60 |
|
Номинальный коэффициент безопасности КБном вторичных обмоток для измерений и учета |
5 |
Таблица 36 - Основные технические характеристики трансформаторов модификаций
METSECT5DWXXXS
|
Наименование характеристики |
Значение |
|
Габаритные размеры (длинахвысотахтолщина), мм, не более |
88х132х92 |
|
Масса, кг, не более |
1 |
|
Рабочие условия измерений:
|
от -5 до +50 до 100 |
|
Средняя наработка на отказ, ч |
400000 |
|
Средний срок службы, лет |
30 |
Таблица 37 - Метрологические характеристики трансформаторов модификаций
METSECT5DYXXXS
|
Наименование характеристики |
Значение |
|
Номинальное напряжение ином, кВ |
0,66 |
|
Номинальный первичный ток 11ном, А |
от 750 до 3000 |
|
Номинальный вторичный ток 12ном, А |
5 |
|
Номинальная вторичная нагрузка S2ном с индуктивно-активным коэффициентом мощности cos ф2=0,8, В^А |
от 10 до 30 |
|
Класс точности вторичных обмоток для измерений и учета по ГОСТ 7746-2015 |
0,5S |
|
Номинальная частота переменного тока, Гц |
50; 60 |
Продолжение таблицы 37
|
Наименование характеристики |
Значение |
|
Номинальный коэффициент безопасности КБном вторичных обмоток для измерений и учета |
10 |
Таблица 38 - Основные технические характеристики трансформаторов модификаций
METSECT5DYXXXS
|
Наименование характеристики |
Значение |
|
Габаритные размеры (длинахвысотахтолщина), мм, не более |
170х129х78 |
|
Масса, кг, не более |
1,373 |
|
Рабочие условия измерений:
|
от -5 до +50 до 100 |
|
Средняя наработка на отказ, ч |
400000 |
|
Средний срок службы, лет |
30 |
