Номер по Госреестру СИ: 79530-20
79530-20 Трансформаторы тока измерительные
(METSECT5G* и METSECT5H*)
Назначение средства измерений:
Трансформаторы тока измерительные METSECT5G* и METSECT5H* (далее -трансформаторы) предназначены для передачи сигналов измерительной информации измерительным приборам, счетчикам, устройствам защиты и управления в электрических установках переменного тока частотой 50 и 60 Гц.
Внешний вид.
Трансформаторы тока измерительные
Рисунок № 1
Внешний вид.
Трансформаторы тока измерительные
Рисунок № 2
Внешний вид.
Трансформаторы тока измерительные
Рисунок № 3
Внешний вид.
Трансформаторы тока измерительные
Рисунок № 4
Внешний вид.
Трансформаторы тока измерительные
Рисунок № 5
Внешний вид.
Трансформаторы тока измерительные
Рисунок № 6
Знак утверждения типа
Знак утверждения типананосится методом трафаретной печати на табличку с техническими данными трансформаторов и типографским способом на титульный лист паспорта.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к трансформаторам тока измерительным METSECT5G* и METSECT5H*ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия
ГОСТ 8.217-2003 Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки
Техническая документация изготовителя
Поверка
Поверкаосуществляется по документу ГОСТ 8.217-2003 «Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки».
Основные средства поверки:
-
- трансформатор тока измерительный переносной «ТТИП» (регистрационный номер в Федеральном информационном фонде 39854-08);
-
- прибор электроизмерительный эталонный многофункциональный «Энергомонитор -3.1КМ» (регистрационный номер в Федеральном информационном фонде 52854-13);
-
- магазин нагрузок СА5018-1, СА5018-5, исполнение СА5018-5 (регистрационный номер в Федеральном информационном фонде 71114-18).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых трансформаторов с требуемой точностью.

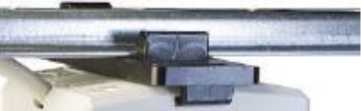

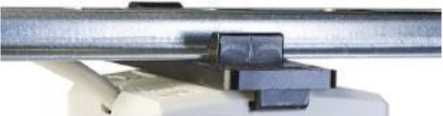

Знак поверки наносится на корпус трансформаторов в соответствии с рисунком 1 и на свидетельство о поверке и (или) в паспорт.
Изготовитель
MBS AG, ГерманияАдрес: Eisbachstrasse 51 74429 Sulzbach-Laufen, Germany
Телефон: +49 7976 9851-0
Факс: +49 7976 9851-90
Web-сайт: www.mbs-ag.com
Заявитель
Акционерное общество «Шнейдер Электрик» (АО «Шнейдер Электрик»)ИНН 7712092928
Адрес: 127018, г. Москва, ул. Двинцев, д.12, корп.1, этаж 6, пом I, ком 15
Телефон: +7 (495) 777-99-90
Факс: +7 (495) 777-99-92
Web-cайт: www.se.com/ru/ru
Испытательный центр
Общество с ограниченной ответственностью « разработок в области метрологии»Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35, 36
Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Принцип действия трансформаторов основан на использовании явления электромагнитной индукции, то есть на создании электродвижущей силы (далее по тексту -ЭДС) переменным магнитным полем. Первичный ток, протекая по первичной обмотке, создает в магнитопроводе вторичной обмотки ЭДС. Так как вторичная обмотка замкнута на внешнюю нагрузку, ЭДС вызывает появление во вторичной обмотке и внешней нагрузке тока, пропорционального первичному току.
Первичной обмоткой трансформатора является токоведущий кабель. Высоковольтная изоляция обеспечивается за счет собственной изоляции и изоляции кабеля, используемого в качестве первичной обмотки.
Корпус и сердечник трансформаторов являются разъемными и соединяются при помощи крепежных винтов.
Табличка с техническими данными расположена на корпусе трансформаторов.
Трансформаторы METSECT5G* и METSECT5H* отличаются друг от друга видом сердечника и геометрической формой окна для шины и выпускаются в следующих модификациях, отличающихся номинальными первичными токами, вторичными нагрузками и массогабаритными характеристиками: METSECT5GAXXX, METSECT5GDXXX,
METSECT5GGXXX, METSECT5GJXXX, METSECT5HAXXX, METSECT5HDXXX, METSECT5HGXXX, METSECT5HJXXX, METSECT5HMXXX, METSECT5HPXXX.
Структурная схема обозначения модификаций трансформаторов:
METSECT
5 |
FF |
XXX |
В зависимости от номинального первичного тока: «010» - 100 А;
«013» - 125 А;
«015» - 150 А; «020» - 200 А;
«025» - 250 А; «030» - 300 А;
«040» - 400 А; «050» - 500 А;
«060» - 600 А; «075» - 750 А;
«080» - 800 А; «100» - 1000 А;
«120» - 1200 А;
«125» - 1250 А; «150» - 1500 А;
«160» - 1600 А; «200» - 2000 А;
«250» - 2500 А;
«300» - 3000 А; «400» - 4000 А;
«500» - 5000 А.
Конструктивные особенности в зависимости от формы окна сердечника. Выбирается из ряда: GA, GD, GG, GJ, HA, HD, HG, HJ, HM, HP.
Номинальный вторичный ток, равный 5 А.

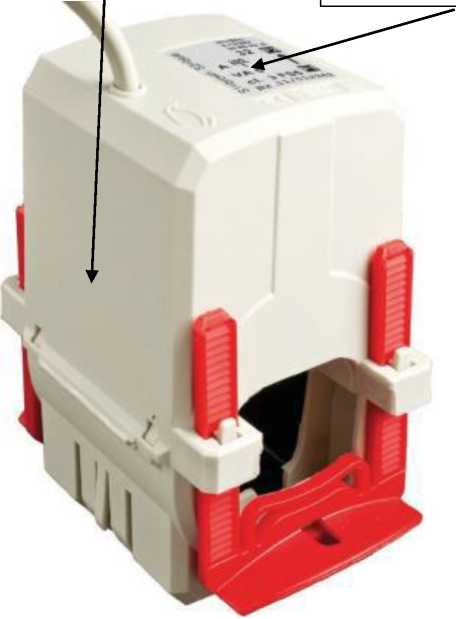

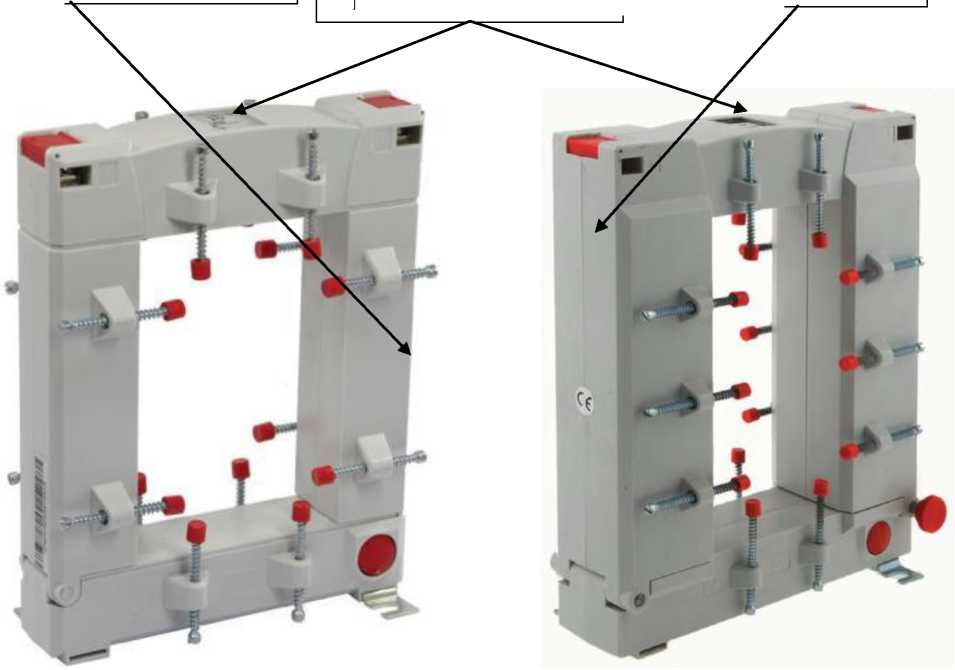

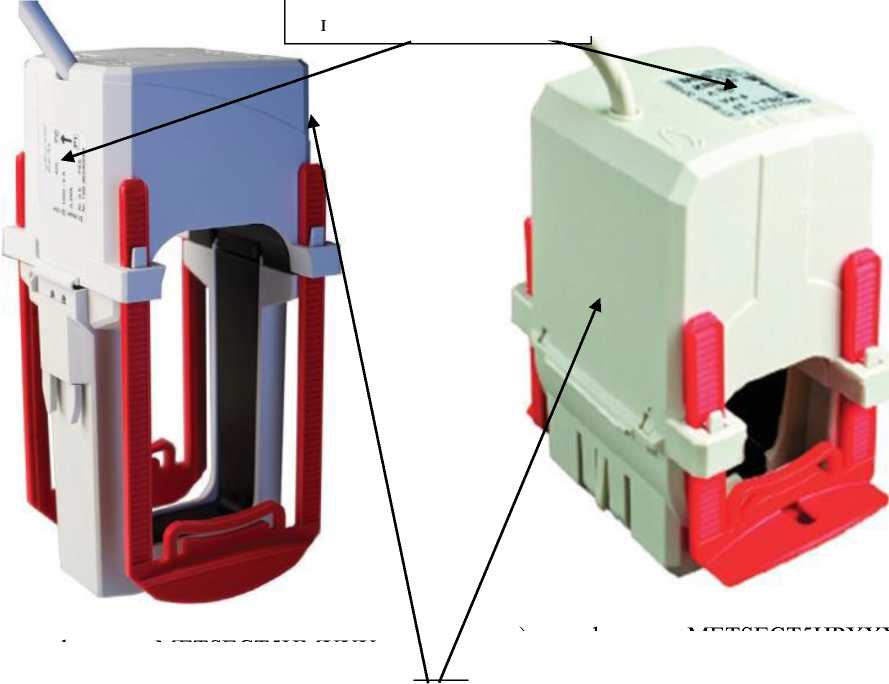

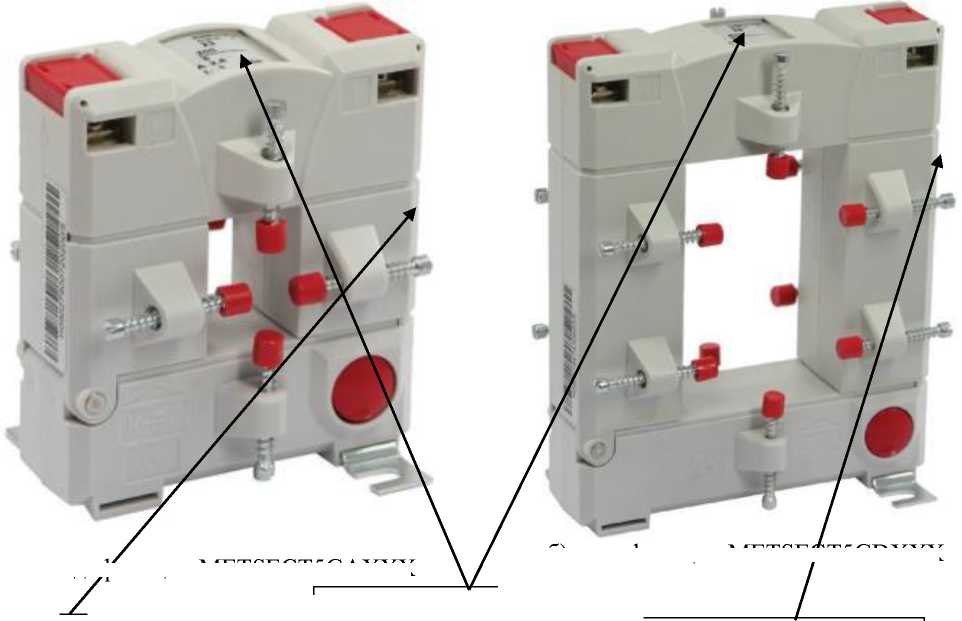

Общий вид трансформаторов с указанием мест нанесения знака поверки представлен на рисунке 1. Места пломбировки от несанкционированного доступа представлены на рисунке 1.
б) модификации METSECT5GDXXX
Места
Места
нанесения знака
нанесения знака
а) модификации METSECT5GAXXX
поверки
поверки
Места пломбировки от несанкционированного доступа изготовителем или организацией, производящей ремонт
в) модификации METSECT5GGXXX
г) модификации METSECT5GJXXX
д) модификации METSECT5HAXXX
METSE
Места
нанесения знака
поверки
ж) модификации METSECT5HGXXX
Места пломбировки от несанкционированного доступа изготовителем или организацией, производящейремонт
Места нанесения знака
з) модификации METSECT5HJXXX
Места пломбировки от несанкционированного доступа изготовителем
или организацией, производящей-ремонт
к) модификации METSECT5HPXXX
и) модификации METSECT5HMXXX
Места нанесения знака
поверки
Рисунок 1 - Общий вид трансформаторов с указанием мест пломбирования от несанкционированного доступа и нанесения знака поверки
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики трансформаторов модификаций
METSECT5GAXXX
Наименование характеристики |
Значение |
Номинальное напряжение ином, кВ |
0,66 |
Номинальный первичный ток 11ном, А |
от 100 до 400 |
Номинальный вторичный ток 12ном, А |
5 |
Номинальная вторичная нагрузка S2ном с индуктивно-активным коэффициентом мощности cos ф2=0,8, ВА |
от 1,25 до 3,75 |
Класс точности вторичных обмоток для измерений по ГОСТ 7746-2015 |
0,5; 1; 3 |
Номинальная частота переменного тока, Гц |
50; 60 |
Номинальный коэффициент безопасности Кбном вторичных обмоток для измерений |
5; 10 |
Таблица 2 - Основные технические характеристики трансформаторов METSECT5GAXXX | |
Наименование характеристики |
Значение |
Габаритные размеры (длинахвысотахтолщина), мм, не более |
107х93х34 |
Масса, кг, не более |
0,6 |
Рабочие условия измерений:
|
от -5 до +50 до 100 |
Средняя наработка на отказ, ч |
400000 |
Средний срок службы, лет |
30 |
Таблица 3 - Метрологические характеристики трансформаторов модификаций
METSECT5GDXXX
Наименование характеристики |
Значение |
Номинальное напряжение ином, кВ |
0,66 |
Номинальный первичный ток 11ном, А |
от 250 до 1000 |
Номинальный вторичный ток 12ном, А |
5 |
Номинальная вторичная нагрузка S2ном с индуктивно-активным коэффициентом мощности cos ф2=0,8, ВА |
от 1 до 5 |
Класс точности вторичных обмоток для измерений по ГОСТ 7746-2015 |
0,5; 1 |
Номинальная частота переменного тока, Гц |
50; 60 |
Номинальный коэффициент безопасности Кбном вторичных обмоток для измерений |
10 |
Таблица 4 - Основные технические характеристики трансформаторов METSECT5GDXXX
Наименование характеристики |
Значение |
Габаритные размеры (длинахвысотахтолщина), мм, не более |
159x125x34 |
Масса, кг, не более |
1,1 |
Рабочие условия измерений:
|
от -5 до +50 до 100 |
Средняя наработка на отказ, ч |
400000 |
Средний срок службы, лет |
30 |
Таблица 5 - Метрологические характеристики трансформаторов модификаций
METSECT5GGXXX
Наименование характеристики |
Значение |
Номинальное напряжение ином, кВ |
0,66 |
Номинальный первичный ток 11ном, А |
от 250 до 1500 |
Номинальный вторичный ток 12ном, А |
5 |
Номинальная вторичная нагрузка S2ном с индуктивно-активным коэффициентом мощности cos ф2=0,8, ВА |
от 1,5 до 7,5 |
Класс точности вторичных обмоток для измерений по ГОСТ 7746-2015 |
0,5; 1 |
Номинальная частота переменного тока, Гц |
50; 60 |
Номинальный коэффициент безопасности Кбном вторичных обмоток для измерений |
10 |
Наименование характеристики |
Значение |
Габаритные размеры (длинахвысотахтолщина), мм, не более |
199х155х34 |
Масса, кг, не более |
1,4 |
Рабочие условия измерений:
|
от -5 до +50 до 100 |
Средняя наработка на отказ, ч |
400000 |
Средний срок службы, лет |
30 |
Таблица 7 - Метрологические характеристики трансформаторов модификаций
METSECT5GJXXX
Наименование характеристики |
Значение |
Номинальное напряжение ином, кВ |
0,66 |
Номинальный первичный ток 11ном, А |
от 1000 до 5000 |
Номинальный вторичный ток 12ном, А |
5 |
Номинальная вторичная нагрузка S2ном с индуктивно-активным коэффициентом мощности cos ф2=0,8, ВА |
10 |
Класс точности вторичных обмоток для измерений по ГОСТ 7746-2015 |
0,5 |
Номинальная частота переменного тока, Гц |
50; 60 |
Номинальный коэффициент безопасности Кбном вторичных обмоток для измерений |
15; 20 |
Таблица 8 - Основные технические характеристики трансформаторов METSECT5GJXXX
Наименование характеристики |
Значение |
Габаритные размеры (длинахвысотахтолщина), мм, не более |
243x195x62 |
Масса, кг, не более |
4,2 |
Рабочие условия измерений:
|
от -5 до +50 до 100 |
Средняя наработка на отказ, ч |
400000 |
Средний срок службы, лет |
30 |
Таблица 9 - Метрологические характеристики трансформаторов модификаций
METSECT5HAXXX
Наименование характеристики |
Значение |
Номинальное напряжение ином, кВ |
0,66 |
Номинальный первичный ток 11ном, А |
от 150 до 250 |
Номинальный вторичный ток 12ном, А |
5 |
Номинальная вторичная нагрузка &ном с индуктивно-активным коэффициентом мощности cos ф2=0,8, ВА |
от 1 до 1,5 |
Класс точности вторичных обмоток для измерений по ГОСТ 7746-2015 |
0,5; 1 |
Номинальная частота переменного тока, Гц |
50; 60 |
Номинальный коэффициент безопасности Кбном вторичных обмоток для измерений |
5; 10 |
Наименование характеристики |
Значение |
Габаритные размеры (длинахвысотахтолщина), мм, не более |
81х49х59 |
Масса, кг, не более |
0,6 |
Рабочие условия измерений:
|
от -5 до +50 до 100 |
Средняя наработка на отказ, ч |
400000 |
Средний срок службы, лет |
30 |
Таблица 11 - Метрологические характеристики трансформаторов модификаций
METSECT5HDXXX
Наименование характеристики |
Значение |
Номинальное напряжение ином, кВ |
0,66 |
Номинальный первичный ток 11ном, А |
от 250 до 500 |
Номинальный вторичный ток 12ном, А |
5 |
Номинальная вторичная нагрузка &ном с индуктивно-активным коэффициентом мощности cos ф2=0,8, ВА |
от 1 до 2,5 |
Класс точности вторичных обмоток для измерений по ГОСТ 7746-2015 |
0,5; 1 |
Номинальная частота переменного тока, Гц |
50; 60 |
Номинальный коэффициент безопасности Кбном вторичных обмоток для измерений |
5 |
Таблица 12 - Основные технические характеристики трансформаторов METSECT5HDXXX
Наименование характеристики |
Значение |
Габаритные размеры (длинахвысотахтолщина), мм, не более |
81х49х59 |
Масса, кг, не более |
0,6 |
Рабочие условия измерений:
|
от -5 до +50 до 100 |
Средняя наработка на отказ, ч |
400000 |
Средний срок службы, лет |
30 |
Таблица 13 - Метрологические характеристики трансформаторов модификаций
METSECT5HGXXX
Наименование характеристики |
Значение |
Номинальное напряжение ином, кВ |
0,66 |
Номинальный первичный ток 11ном, А |
от 100 до 600 |
Номинальный вторичный ток 12ном, А |
5 |
Номинальная вторичная нагрузка S2ном с индуктивно-активным коэффициентом мощности cos ф2=0,8, ВА |
от 1,5 до 5 |
Класс точности вторичных обмоток для измерений по ГОСТ 7746-2015 |
1; 3 |
Номинальная частота переменного тока, Гц |
50; 60 |
Номинальный коэффициент безопасности Кбном вторичных обмоток для измерений |
5 |
Наименование характеристики |
Значение |
Габаритные размеры (длинахвысотахтолщина), мм, не более |
97х60х75 |
Масса, кг, не более |
0,6 |
Рабочие условия измерений:
|
от -5 до +50 до 100 |
Средняя наработка на отказ, ч |
400000 |
Средний срок службы, лет |
30 |
Таблица 15 - Метрологические характеристики трансформаторов модификаций
METSECT5HJXXX
Наименование характеристики |
Значение |
Номинальное напряжение ином, кВ |
0,66 |
Номинальный первичный ток 11ном, А |
от 300 до 800 |
Номинальный вторичный ток 12ном, А |
5 |
Номинальная вторичная нагрузка S2ном с индуктивно-активным коэффициентом мощности cos ф2=0,8, ВА |
от 2,5 до 5 |
Класс точности вторичных обмоток для измерений по ГОСТ 7746-2015 |
0,5; 1 |
Номинальная частота переменного тока, Гц |
50; 60 |
Номинальный коэффициент безопасности Кбном вторичных обмоток для измерений |
5; 10 |
Таблица 16 - Основные технические характеристики трансформаторов METSECT5HJXXX
Наименование характеристики |
Значение |
Габаритные размеры (длинахвысотахтолщина), мм, не более |
96х67х55 |
Масса, кг, не более |
0,6 |
Рабочие условия измерений:
|
от -5 до +50 до 100 |
Средняя наработка на отказ, ч |
400000 |
Средний срок службы, лет |
30 |
Таблица 17 - Метрологические характеристики трансформаторов модификаций
METSECT5HMXXX
Наименование характеристики |
Значение |
Номинальное напряжение ином, кВ |
0,66 |
Номинальный первичный ток 11ном, А |
от 300 до 800 |
Номинальный вторичный ток 12ном, А |
5 |
Номинальная вторичная нагрузка S2ном с индуктивно-активным коэффициентом мощности cos ф2=0,8, ВА |
от 2,5 до 5 |
Класс точности вторичных обмоток для измерений по ГОСТ 7746-2015 |
0,5; 1 |
Номинальная частота переменного тока, Гц |
50; 60 |
Номинальный коэффициент безопасности Кбном вторичных обмоток для измерений |
5; 10 |
Таблица 18 - Основные технические характеристики трансформаторов METSECT5HMXXX | |
Наименование характеристики |
Значение |
Габаритные размеры (длинахвысотахтолщина), мм, не более |
139х67х55 |
Масса, кг, не более |
0,6 |
Рабочие условия измерений:
|
от -5 до +50 до 100 |
Средняя наработка на отказ, ч |
400000 |
Средний срок службы, лет |
30 |
Таблица 19 - Метрологические характеристики трансформаторов модификаций
METSECT5HPXXX
Наименование характеристики |
Значение |
Номинальное напряжение ином, кВ |
0,66 |
Номинальный первичный ток 11ном, А |
от 250 до 1000 |
Номинальный вторичный ток 12ном, А |
5 |
Номинальная вторичная нагрузка S2ном с индуктивно-активным коэффициентом мощности cos ф2=0,8, ВА |
от 1,5 до 5 |
Класс точности вторичных обмоток для измерений по ГОСТ 7746-2015 |
1 |
Номинальная частота переменного тока, Гц |
50; 60 |
Номинальный коэффициент безопасности Кбном вторичных обмоток для измерений |
5; 10 |
Таблица 20 - Основные технические характеристики трансформаторов METSECT5HPXXX
Наименование характеристики |
Значение |
Габаритные размеры (длинахвысотахтолщина), мм, не более |
121х73х85 |
Масса, кг, не более |
0,8 |
Рабочие условия измерений:
|
от -5 до +50 до 100 |
Средняя наработка на отказ, ч |
400000 |
Средний срок службы, лет |
30 |
