Номер по Госреестру СИ: 79608-20
79608-20 Влагомеры многофазные поточные
("КВАЛИТЕТ" ВМП.0704)
Назначение средства измерений:
Влагомеры многофазные поточные «КВАЛИТЕТ» ВМП.0704 (далее - влагомеры) предназначены для измерения содержания воды в нефти и нефтепродуктах в объемных долях в автоматическом режиме на устьях нефтедобывающих скважин.
Внешний вид.
Влагомеры многофазные поточные
Рисунок № 1
Внешний вид.
Влагомеры многофазные поточные
Рисунок № 2
Общие сведения
Дата публикации - 05.12.2020
Срок свидетельства - 20.11.2030
Номер записи - 178856
ID в реестре СИ - 1383897
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью "Квалитет" (ООО "Квалитет")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1870 от 2020.11.20 об утверждении типа средств измерений
№2837 от 2021.12.13 ПРИКАЗ_Об утверждении типов средств измерений (20)
№1739 от 2022.07.18 ПРИКАЗ_Об утверждении типов средств измерений (16)
№1741 от 2024.07.26 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (1)
№261 от 2025.02.07 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (20)
Наличие аналогов СИ: Влагомеры многофазные поточные ("КВАЛИТЕТ" ВМП.0704)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Квалитет" (ООО "Квалитет")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
79608-20 20.11.2030 |
Влагомеры многофазные поточные, "КВАЛИТЕТ" ВМП.0704 Общество с ограниченной ответственностью "Квалитет" (ООО "Квалитет") (РОССИЯ г. Москва) |
ОТ МП |
3 года |
|
93489-24 16.10.2029 |
Расходомеры многофазные, МФР.0704-01 Общество с ограниченной ответственностью "Квалитет" (ООО "Квалитет") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
Отчет "Подбор поверителей по области измерений" позволяет быстро найти организации, специализирующиеся поверкой СИ в конкретной области измерений.
Для запуска отчета достаточно выбрать из списка интересующую область измерений и нажать кнопку "Показать результат".
В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.
Кто поверяет Влагомеры многофазные поточные ("КВАЛИТЕТ" ВМП.0704)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Влагомеры многофазные поточные ("КВАЛИТЕТ" ВМП.0704)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
является встроенным и внешним.
Функции встроенного программного обеспечения:
-
- цифровая обработка сигналов;
-
- расчет влагосодержания.
Функции внешнего программного обеспечения:
-
- управление пользовательскими настройками;
-
- отображение информации о влагосодержании .
Встроенное программное обеспечение содержит в себе калибровочный файл с данными заводской калибровки. Данный калибровочный файл не может быть модифицирован или загружен через какой-либо интерфейс на уровне пользователя.
Внешнее программное обеспечение не влияет на метрологические характеристики влагомеров.
Идентификационные данные программного обеспечения влагомеров приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование встроенного ПО |
QualitetM204 |
|
Номер версии (идентификационный номер встроенного ПО) |
не ниже 446 |
|
Идентификационное наименование внешнего ПО |
SetupTool |
|
Номер версии (идентификационный номер внешнего ПО) |
не ниже V.1.143 |
|
Цифровой идентификатор ПО |
- |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - средний в соответствии с Р 50.2.077 - 2014.
Встроенное программное обеспечение защищено от несанкционированного изменения путем пломбирования корпуса поточного вычислителя ПВ.0703 КПБТ.424229.005.
Знак утверждения типа
Знак утверждения типананосится на табличку корпуса поточного вычислителя ПВ.0703 влагомера методом наклейки; на титульные листы паспортов и руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к влагомерам многофазным поточным «КВАЛИТЕТ» ВМП.0704ГОСТ 8.614-2013 ГСИ. Государственная поверочная схема для средств измерений объемного влагосодержания нефти и нефтепродуктов
КПБТ.414612.003ТУ Влагомер многофазный поточный «КВАЛИТЕТ» ВМП.0704. Технические условия
Поверка
Поверкаосуществляется по документу МП 1056-6-2019 «Инструкция. ГСИ. Влагомеры многофазные поточные «КВАЛИТЕТ» ВМП.0704. Методика поверки», утвержденному ВНИИР - филиалом ФГУП «ВНИИМ им. Д.И. Менделеева» 17.03.2020 г.
Основные средства поверки:
- рабочий эталон единицы объемного влагосодержания нефти и нефтепродуктов 1 или 2 разряда в соответствии с ГОСТ 8.614 -2013;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки (оттиск и/или наклейка) наносится на свидетельство о поверке.
Изготовитель
Общество с ограниченной ответственностью «Квалитет» (ООО «Квалитет»)ИНН 7723804052
Адрес: г. Москва, 119435, ул. Малая Пироговская, д.13, стр.1
Телефон (факс): +7 (495) 133 62 76
E-mail: info@qualitetsystem.ru
Испытательный центр
Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «В сероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»Адрес: 420088, г. Казань, ул. 2-я Азинская, 7 «а»
Телефон: +7 (843) 272-70-62, факс: +7 (843) 272-00-32
Web-сайт: www.vniir.org
Принцип действия влагомеров основан на измерении комплексного сопротивления скважинного продукта, протекающего между обкладками модуля измерительного.
Влагомер состоит из поточного вычислителя ПВ.0703 КПБТ.424229.005, соединённого кабелями с двумя блоками измерительными. Блок измерительный БИ.0722В КПБТ.407521.022 (для измерения влагосодержания в эмульсии типа «нефть в воде») включает в себя модуль измерительный МИ0702-ВНО КПБТ.407521.002-02 с элементом чувствительным КПБТ.301122.051, размещенным в корпусе КПБТ.302124.017. Блок измерительный БИ.0723Н КПБТ.407521.023 (для измерения влагосодержания в эмульсии типа «вода в нефти») включает в себя модуль измерительный МИ0702-ВНО КПБТ.407521.002-03 с элементом чув ствительным КПБТ.301122.052, размещенным в корпусе КПБТ.302124.017. Общий вид средства измерений представлен на рисунке 1. Место пломбирования указано на рисунке 1а.

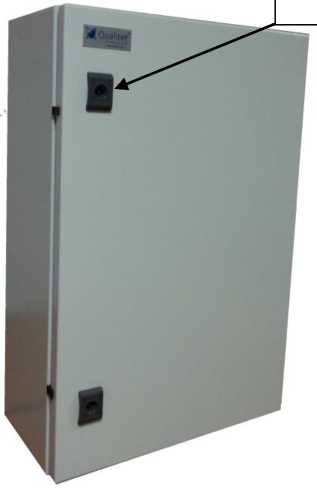

Место пломбирования
влагомера

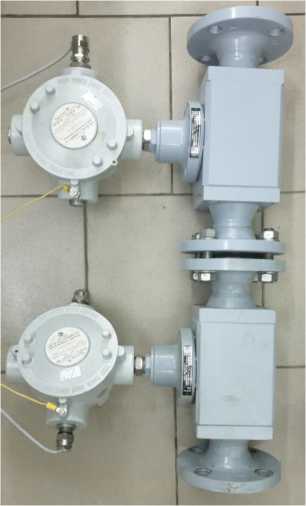

Рисунок 1 - Общий вид средства измерений
а - поточный вычислитель ПВ.0703; б - блоки измерительные БИ.0722В и БИ.0723Н, соединенные между собой
Блок измерительный устанавливается в технологический трубопровод, транспортирующий скважинный продукт от устья скважины до сборного коллектора на его вертикальном участке с восходящим направлением потока. Микропроцессор влагомера производит вычисление влагосодержания нефти путем измерения комплексного сопротивления потока скважинного продукта, протекающего через блок измерительный, обеспечивает хранение калибровочных коэффициентов, осуществляет преобразование и вывод результатов измерений на внешние регистрирующие устройства в соответствии со стандартами RS-485 и Ethernet.
Может потребоваться настройка влагомера под электрофизические свойства пластовой воды и нефти эксплуатируемого месторождения.
Поточный вычислитель ПВ.0703 предназначен для эксплуатации вне взрывопожароопасных зон. Исполнение модулей измерительных МИ0702-ВНО, входящих в состав блоков измерительных соответствуют требованиям к взрывозащищенному электрооборудованию группы II по ГОСТ 31610.0-2014. Модули измерительные предназначены для эксплуатации во взрывоопасных зонах класса 1 согласно ГОСТ IEC 60079-10-1-2013.
приведена в таблице 4.
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Поточный вычислитель ПВ.0703 |
КПБТ.424229.005 |
1 | |
|
Блок измерительный БИ.0722В |
КПБТ.407521.022 |
1 |
Определяется в соответствии с заказом |
|
Блок измерительный БИ.0723Н |
КПБТ.407521.023 |
1 |
Определяется в соответствии с заказом |
|
Комплект монтажных частей |
КПБТ.414961.003 |
1 | |
|
Комплект ЗИП |
КПБТ.414963.002 |
1 | |
|
Датчик давления |
1 |
Опционная поставка | |
|
Кабель |
КПБТ.685611.001 |
2 |
Для электрического соединения блока измерительного с поточным вычислителем |
|
Коммутационный шнур, кат.5Е UTP, 2м |
1 |
патч-корд | |
|
Кабель КГ-3х1,5 чер, 10м |
1 | ||
|
Программное обеспечение |
1 | ||
|
Блок измерительный БИ.0722В. Паспорт |
КПБТ.407521.022 ПС |
1 | |
|
Блок измерительный БИ.0723Н. Паспорт |
КПБТ.407521.023 ПС |
1 | |
|
Вычислитель поточный ПВ.0703. Паспорт |
КПБТ.424229.005 ПС |
1 | |
|
Влагомер многофазный поточный «Квалитет» ВМП.0704. Руководство по эксплуатации |
КПБТ.414612.003 РЭ |
1 | |
|
Методика поверки |
МП 1056-6-2019 |
1 | |
|
Копия сертификата соответствия ТР ТС |
1 | ||
|
Упаковка блока измерительного БИ.0722В |
КПБТ.414965.007 |
1 | |
|
Упаковка блока измерительного БИ.0723Н |
КПБТ.414965.007 |
1 | |
|
Упаковка поточного вычислителя ПВ.0703 |
КПБТ.414965.008 |
1 | |
|
Упаковка комплекта кабелей |
КПБТ.414965.009 |
1 |
Таблица 2 -Метрологические характеристики
|
Наименование характеристики | ||||
|
Диапазон измерений, % объемной доли воды |
Пределы допускаемой абсолютной погрешности | |||
|
При объемной доле свободного газа, % |
% объемной доли воды |
При объемной доле свободного газа, % |
% объемной доли воды | |
|
0,01 - 99,9 |
0 |
±1,5 |
св. 0 до 30 включ. |
±2,0 |
|
св. 30 до 60 включ. |
±3,0 | |||
|
св. 60 до 90 включ. |
±5,0 | |||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Температура окружающего воздуха, °C |
от -40 до +60 включ. |
|
Максимальное давление рабочей среды, МПа |
4,0 |
|
Температура рабочей среды, °C |
от +5 до +65 включ. |
|
Максимальная минерализация пластовой воды, г/дм3 |
180 |
|
Диапазон расхода нефтеводяной смеси, м3/ч, не более |
25 |
|
Плотность измеряемой среды, кг/м3, не более |
1200 |
|
Габаритные размеры ПВ.0703, мм, не более |
213х400х620,5 |
|
Габаритные размеры блока измерительного БИ.0722В КПБТ.407521.022, мм, не более |
411,5х346х160 |
|
Габаритные размеры блока измерительного БИ.0723Н КПБТ.407521.023, мм, не более |
411,5х346х160 |
|
Масса блока измерительного БИ.0722В КПБТ.407521.022, кг, не более |
23,8 |
|
Масса блока измерительного БИ.0723Н КПБТ.407521.023, кг, не более |
23,6 |
|
Условный диаметр внутреннего сечения трубопровода в месте установки модуля измерительного, DN |
DN50 |
|
Максимальное расстояние от блока измерительного до поточного вычислителя ПВ.0703, м, не более |
50 |
|
Время одного измерения, мин, не более |
2 |
|
Внешний интерфейс |
Modbus TCP, Modbus RS-485, 4-20 мA |
|
Степень защиты оболочки модуля измерительного МИ0702-ВНО, установленного в корпус КПБТ.302124.002 и закрепленного в нем |
IP66 |
|
Время установления рабочего режима, мин. |
5 |
|
Напряжение электропитания от однофазной сети переменного тока с заземленной нейтралью, В |
от 198 до 242 включ. |
|
Частота переменного тока, Гц |
от 49 до 51 включ. |
|
Потребляемая мощность, ВА, не более |
60 |
|
Средняя наработка на отказ, ч, не менее |
52 000 |
|
Среднее время восстановления, ч, не более |
24 |
|
Средний срок службы, лет, не менее |
7 |
|
Маркировка взрывозащиты модулей измерительных МИ0702-ВНО |
1ЕхдПВТ46ЪХ |
