Сведения о средстве измерений: 79243-20 Резервуар стальной вертикальный цилиндрический

Номер по Госреестру СИ: 79243-20
79243-20 Резервуар стальной вертикальный цилиндрический
(РВС-5000)

Назначение средства измерений:
Резервуар стальной вертикальный цилиндрический РВС-5000 (далее - резервуар) предназначен для измерения объема мазута, а также для его приема и хранения.

сертификация программного обеспечения
Внешний вид. Резервуар стальной вертикальный цилиндрический, http://oei-analitika.ru рисунок № 1
Внешний вид.
Резервуар стальной вертикальный цилиндрический
Рисунок № 1

Общие сведения

Дата публикации - 19.10.2020
Срок свидетельства -
Номер записи - 178505
ID в реестре СИ - 1383035
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - АО "Самарский завод котельно-вспомогательного оборудования и трубопроводов"
Страна - РОССИЯ
Населенный пункт - г.Самара
Уведомление о начале осуществления предпринимательской деятельности - Да

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1592 от 2020.09.23 об утверждении типа средств измерений_35 шт

Наличие аналогов СИ: Резервуар стальной вертикальный цилиндрический (РВС-5000)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений АО "Самарский завод котельно-вспомогательного оборудования и трубопроводов"

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
72624-18

 Резервуары стальные вертикальные цилиндрические, РВС-10000
АО "Самарский завод котельно-вспомогательного оборудования и трубопроводов" (РОССИЯ г.Самара) 		ОТ
МП 		5 лет
73046-18

 Резервуары стальные вертикальные цилиндрические, РВС-5000
АО "Самарский завод котельно-вспомогательного оборудования и трубопроводов" (РОССИЯ г.Самара) 		ОТ
МП 		5 лет
74580-19

 Резервуары стальные вертикальные цилиндрические, РВС-200, РВС-300, РВС-500, РВС-700, РВС-2000, РВС-3000
АО "Самарский завод котельно-вспомогательного оборудования и трубопроводов" (РОССИЯ г.Самара) 		ОТ
МП 		5 лет
75157-19

 Резервуары стальные вертикальные цилиндрические с понтоном, РВСП-1000
АО "Самарский завод котельно-вспомогательного оборудования и трубопроводов" (РОССИЯ г.Самара) 		ОТ
МП 		5 лет
75931-19

 Резервуары стальные вертикальные цилиндрические, РВС-3700
АО "Самарский завод котельно-вспомогательного оборудования и трубопроводов" (РОССИЯ г.Самара) 		ОТ
МП 		5 лет
75930-19

 Резервуары стальные вертикальные цилиндрические, РВС-10000
АО "Самарский завод котельно-вспомогательного оборудования и трубопроводов" (РОССИЯ г.Самара) 		ОТ
МП 		5 лет
77134-19

 Резервуары стальные вертикальные цилиндрические с понтоном, РВСП-1000
АО "Самарский завод котельно-вспомогательного оборудования и трубопроводов" (РОССИЯ г.Самара) 		ОТ
МП 		5 лет
77133-19

 Резервуары стальные вертикальные цилиндрические, РВС-5000
АО "Самарский завод котельно-вспомогательного оборудования и трубопроводов" (РОССИЯ г.Самара) 		ОТ
МП 		5 лет
77882-20

 Резервуар вертикальный стальной, РВС-1000
АО "Самарский завод котельно-вспомогательного оборудования и трубопроводов" (РОССИЯ г.Самара) 		ОТ
МП 		5 лет
78245-20

 Резервуары стальные вертикальные цилиндрические с понтоном, РВСП-5000
АО "Самарский завод котельно-вспомогательного оборудования и трубопроводов" (РОССИЯ г.Самара) 		ОТ
МП 		5 лет
79066-20

 Резервуар стальной вертикальный цилиндрический с понтоном, РВСП-10000
АО "Самарский завод котельно-вспомогательного оборудования и трубопроводов" (РОССИЯ г.Самара) 		ОТ
МП 		5 лет
79243-20

 Резервуар стальной вертикальный цилиндрический, РВС-5000
АО "Самарский завод котельно-вспомогательного оборудования и трубопроводов" (РОССИЯ г.Самара) 		ОТ
МП 		5 лет
Отчет - MI_4 Области и разделы областей измерений

Отчет MI_4 состоит из одной диаграммы и таблицы. Диаграмма является интерактивной, обладает свойством масштабирования и опцией выгрузки данных в эксель. Таблица оснащена поиском и функцией сортировки по любой из колонок.

Пузырьковая диаграмма "Области и разделы областей измерений" наглядно показывает разделы областей измерений в части количества типов СИ. Из диаграммы можно сделать выводы о величине областей изерений, количестве и размерах, входящих в них разделов СИ.

Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.

Стоимость 200 руб. или по подписке

Кто поверяет Резервуар стальной вертикальный цилиндрический (РВС-5000)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Резервуар стальной вертикальный цилиндрический (РВС-5000)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

отсутствует.


Знак утверждения типа

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.


Сведения о методиках измерений

Сведения о методиках (методах) измерений отсутствуют.


Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим РВС-5000

Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

Поверка

Поверка

осуществляется по документу РМГ 105-2010 «ГСИ. Резервуары стальные вертикальные цилиндрические теплоизолированные. Методика поверки геометрическим методом».

Основные средства поверки:

  • - рулетка измерительная металлическая 2 класса точности, Р30Н2К (регистрационный номер в Федеральном информационном фонде № 29631-05);

  • - рулетка измерительная металлическая 2 класса точности, Р20У2Г (регистрационный номер в Федеральном информационном фонде № 29631-05);

  • - линейка измерительная металлическая (регистрационный номер в Федеральном информационном фонде № 20048-05), предел измерений 500 мм, ПГ ±1 мм;

  • - толщиномер ультразвуковой БУЛАТ-1М (регистрационный номер в Федеральном информационном фонде № 21391-13), диапазон измерений от 0,5 до 100,0 мм, ПГ ±0,1 мм;

  • - нивелир оптический с компенсатором RGK N - 32 (регистрационный номер в Федеральном информационном фонде № 61529-15);

рейка нивелирная телескопическая VEGA TS3M (регистрационный номер в Федеральном информационном фонде № 51835-12).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и в градуировочной таблице в виде оттиска поверительного клейма.


Изготовитель


Акционерное общество «Самарский завод котельно-вспомогательного оборудования и трубопроводов (АО «СЗ КВОиТ») (в 2009 г. - ЗАО Самарский завод «КВОиТ»)
ИНН 6318116093
Адрес: 443022 г. Самара, проезд Мальцева , 1
Телефон: 8 (846) 979-96-03
Факс: 8 (846) 979-96-02
E-mail: kvoit@samaramail.ru.ru

Заявитель


Уфимская ТЭЦ-4 филиал общества с ограниченной ответственностью «Башкирская генерирующая компания» (Уфимская ТЭЦ-4 филиал ООО «БГК»)
ИНН 0277077282
Адрес: 450059, г. Уфа, ул. Рихарда Зорге, д. 3
Телефон: 8 (3472) 269-46-59
Факс: 8 (3472) 269-45-54
E-mail: tec4@bgkrb.ru

Испытательный центр


ФБУ «Государственный региональный центр стандартизации, метрологии и испытаний в Республике Башкортостан» (ФБУ «ЦСМ Республики Башкортостан»)
Адрес: 450006, г. Уфа, бульвар Ибрагимова, 55/59
Телефон/факс: 8 (347) 276-78-74
E-mail: info@bashtest.ru
Web-сайт: http://www.bashtest.ru

Резервуар представляет собой металлический сосуд, состоящий из цилиндрической стенки с теплоизоляцией, со стационарной крышей, имеющей уклон от центра к периферии.

Стенки, днище и кровля резервуара изготовлен из листовой стали. В нижнем поясе стенки резервуара имеется люк-лаз, на противоположной стороне имеется смотровой люк.

Резервуар снабжен площадкой обслуживания и лестницей для доступа на крышу. В крыше резервуара имеются смотровой (световой) люки и вентиляционные патрубки.

Резервуар стальной вертикальный цилиндрический РВС-5000 с заводским № 4 расположен на производственной площадке Уфимской ТЭЦ-4, 450045, город Уфа, улица Энергетиков, дом 60.

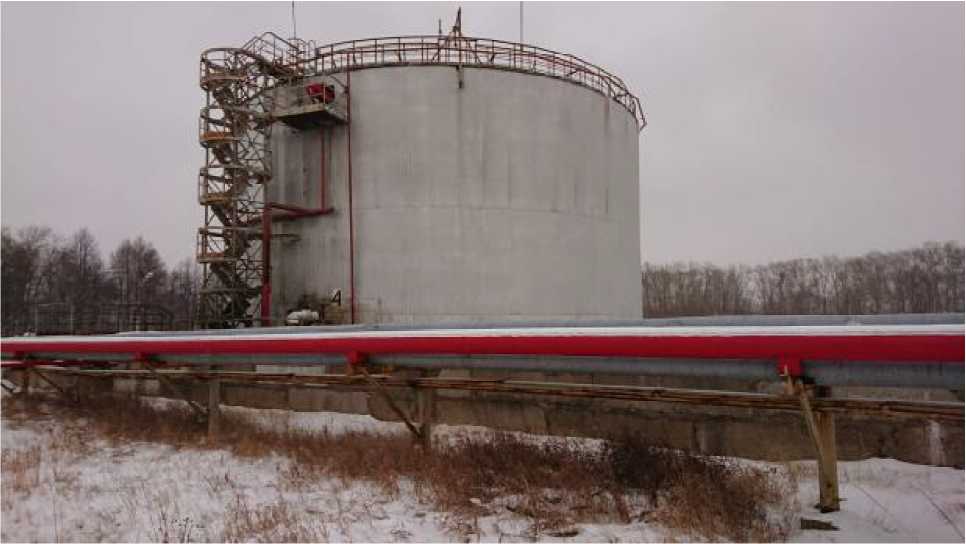

Общий вид резервуара представлен на рисунке 1.

Внешний вид. Резервуар стальной вертикальный цилиндрический (РВС-5000), http://oei-analitika.ru

Рисунок 1 - Общий вид резервуара стального вертикального цилиндрического РВС-5000 № 4

Пломбирование резервуара стального вертикального цилиндрического РВС-5000 не предусмотрено.


Таблица 3 -

Наименование

Обозначение

Количество

Резервуар стальной вертикальный цилиндрический заводской № 4

РВС-5000

1 шт.

Паспорт

-

1 экз.

Градуировочная таблица

-

1 экз.


Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальная вместимость, м3

5000

Пределы допускаемой относительной погрешности определения вместимости (при геометрическом методе), %

±0,10

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Габаритные размеры, мм

- высота резервуара

12000

- диаметр резервуара по нижнему поясу

22784

Условия эксплуатации:

- температура окружающего воздуха, °С

от -40 до +40

- атмосферное давление, кПа

от 84,0 до 106,7

Средний срок службы, лет, не менее

20
