Сведения о средстве измерений: 43956-20 Нивелиры с автоматическим компенсатором

Номер по Госреестру СИ: 43956-20
43956-20 Нивелиры с автоматическим компенсатором
(АНТ-КЛ)

Назначение средства измерений:
Нивелиры с автоматическим компенсатором АНТ-КЛ (далее - нивелиры) предназначены для измерения превышений методом геометрического нивелирования по вертикальным нивелирным рейкам в прикладной геодезии, гражданских инженерных и строительных работ.

сертификация программного обеспечения
Внешний вид. Нивелиры с автоматическим компенсатором, http://oei-analitika.ru рисунок № 1
Внешний вид.
Нивелиры с автоматическим компенсатором
Рисунок № 1
Внешний вид. Нивелиры с автоматическим компенсатором, http://oei-analitika.ru рисунок № 2
Внешний вид.
Нивелиры с автоматическим компенсатором
Рисунок № 2
Внешний вид. Нивелиры с автоматическим компенсатором, http://oei-analitika.ru рисунок № 3
Внешний вид.
Нивелиры с автоматическим компенсатором
Рисунок № 3
Внешний вид. Нивелиры с автоматическим компенсатором, http://oei-analitika.ru рисунок № 4
Внешний вид.
Нивелиры с автоматическим компенсатором
Рисунок № 4
Внешний вид. Нивелиры с автоматическим компенсатором, http://oei-analitika.ru рисунок № 5
Внешний вид.
Нивелиры с автоматическим компенсатором
Рисунок № 5
Внешний вид. Нивелиры с автоматическим компенсатором, http://oei-analitika.ru рисунок № 6
Внешний вид.
Нивелиры с автоматическим компенсатором
Рисунок № 6
Внешний вид. Нивелиры с автоматическим компенсатором, http://oei-analitika.ru рисунок № 7
Внешний вид.
Нивелиры с автоматическим компенсатором
Рисунок № 7

Общие сведения

Дата публикации - 26.08.2020
Срок свидетельства - 30.08.2023
Номер записи - 177759
ID в реестре СИ - 1380888
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нивелир с автоматическим компенсатором АНТ-20КЛ, АНТ-32КЛ, АНТ-28КЛ, АНТ-20КЛ,

Производитель

Изготовитель - НПЧУП "АНТОК" (УП "АНТОК")
Страна - БЕЛАРУСЬ
Населенный пункт - г.Минск
Уведомление о начале осуществления предпринимательской деятельности - Да

Город Омск был основан в 1716 году. Официально получил статус города в 1782 году. С 1934 года - административный центр Омской области. Площадь Омска составляет 566,9 кв. км. Территория города разделена на пять административных округов: Центральный, Советский, Кировский, Ленинский, Октябрьский. Протяженность города Омска вдоль реки Иртыш составляет около 40 км.

Расстояние от Омска до Москвы составляет 2 555 км. Климат Омска резко континентальный. Зима суровая, продолжительная, с устойчивым снежным покровом. Лето теплое, часто жаркое. Весна и осень характеризуются резкими колебаниями температуры. Средняя температура самого теплого месяца (июля): +18˚С. Средняя температура самого холодного месяца (январь): -19˚С.

Численность населения на 1 января 2022 года составляет 1 126 193 человека. Плотность населения составляет 1 949 человек на 1 кв. км. Омск - один из крупнейших городов Западно-Сибирского региона России. Омская область соседствует с Тюменской областью на западе и севере, с Томской и Новосибирской областями на востоке и с Республикой Казахстан на юге и юго-западе.

Отчет "Анализ рынка поверки в Омске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Омск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 10
Выдано извещений - 2
Кол-во периодических поверок - 10
Кол-во средств измерений - 1
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№1209 от 2020.07.16 ПРИКАЗ. об утверждении типов СИ ПРИЗНАНИЕ 6

Наличие аналогов СИ: Нивелиры с автоматическим компенсатором (АНТ-КЛ)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений НПЧУП "АНТОК" (УП "АНТОК")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
40199-14
13.02.2019
Рейки дорожные универсальные, РДУ-АНДОР
НПЧУП "АНТОК" (УП "АНТОК") (БЕЛАРУСЬ г.Минск)
ОТ
1 год
43956-10
01.04.2015
Нивелиры с автоматическим компенсатором, АНТ-КЛ
НПЧУП "АНТОК" (УП "АНТОК") (БЕЛАРУСЬ г.Минск)
ОТ
1 год
40199-19
28.01.2021
Рейки дорожные универсальные, РДУ-АНДОР
НПЧУП "АНТОК" (УП "АНТОК") (БЕЛАРУСЬ г.Минск)
ОТ
МП
1 год
43956-20
30.08.2023
Нивелиры с автоматическим компенсатором, АНТ-КЛ
НПЧУП "АНТОК" (УП "АНТОК") (БЕЛАРУСЬ г.Минск)
ОТ
МП
1 год
79208-20
27.02.2024
Уровни строительные, УС
НПЧУП "АНТОК" (УП "АНТОК") (БЕЛАРУСЬ г.Минск)
ОТ
МП
1 год

Кто поверяет Нивелиры с автоматическим компенсатором (АНТ-КЛ)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "ВОЛОГОДСКИЙ ЦСМ"
(RA.RU.311504)
РСТ
  • АНТ-28КЛ
  • АНТ-32КЛ
  • 6 1 0 6 2 6 0 6
    ФБУ "Тверской ЦСМ"
    (RA.RU.311253)
    РСТ
  • АНТ-20КЛ
  • 1 0 1 0 0 0 0
    ООО "РУСГЕОКОМ"
    (RA.RU.314065)
  • АНТ-20КЛ
  • 1 0 1 0 1 0 1
    ООО "ИСКАТЕЛЬ - 2"
    (RA.RU.311939)
  • Нивелир с автоматическим компенсатором АНТ-20КЛ
  • 1 0 1 0 1 0 1
    ООО "ГЕОМАСТЕР"
    (РОСС RU.0001.310204)
  • АНТ-20КЛ
  • 1 1 0 1 0 1 0 1

    Стоимость поверки Нивелиры с автоматическим компенсатором (АНТ-КЛ)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ Вологодский ЦСМ
    Вологодская область
    6364 6364

    Программное обеспечение

    отсутствует.


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист руководства по эксплуатации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений
    приведены в эксплуатационных документах.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к линейкам поверочным типа ШМ-ТК

    ТУ BY190480943.002-2009 Нивелиры с автоматическим компенсатором АНТ-КЛ. Технические условия

    Поверка

    Поверка

    осуществляется по документу МРБ.МП.1928-2009 с извещением об изменении № 1 «Нивелиры с автоматическим компенсатором АНТ-КЛ Методика поверки», утвержденным РУП «БелГИМ» 21 января 2019 г.

    Основные средства поверки:

    • - Автоколлимационная установка для поверки нивелиров (АУПН), пределы допускаемой погрешности угломерного устройства ±2", систематическая составляющая погрешности ±2", СКО 0,7" (рег. № в ФИФ 27149-04);

    • - Линейка измерительная металлическая по ГОСТ 427-75, диапазон измерений от 0 до 300 мм, допускаемое отклонение ±0,10 мм;

    • - Рулетка измерительная металлическая по ГОСТ 7502-98, диапазон измерений от 0 до 20 м, допускаемое отклонение действительной длины, не более ±0,20 мм;

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

    Знак поверки в виде оттиска клейма поверителя и/или в виде голографической наклейки наносится на свидетельство о поверке и/или на лицевую сторону прибора.


    Изготовитель

    Научно-производственное частное унитарное предприятие «Анток» (УП «Анток»), Республика Беларусь
    Адрес: 220053, г. Минск, ул. Новаторская, 2 «Б», к. 202
    Телефон/факс: +375 17 288-90-93; +375 17 334-91-99; +375 29 314-56-94
    E-mail: antok@list.ru
    Web-сайт: www.antok.by

    Испытательный центр


    Экспертиза проведена Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
    Адрес: 119361, г. Москва, ул. Озерная, д. 46
    Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
    Web-сайт: www.vniims.ru
    E-mail: office@vniims.ru

    В корпусе нивелира расположены: зрительная труба, фокусирующее устройство с кремальерой. В нижней части корпуса нивелира находится вертикальная ось и механизм наводящего винта для точного наведения нивелира по азимуту. Две рукоятки наводящего винта расположены по обе стороны корпуса. Червячная передача и фрикционное устройство позволяют наводить нивелир на рейку наводящим винтом без ограничения угла поворота, а также свободно вращать его рукой. На задней крышке корпуса установлен блок компенсатора и окуляр зрительной трубы.

    Нивелир закреплен в подставке, в верхней части которой установлен лимб. Лимб можно вращать рукой и устанавливать нужный отсчет. Отсчет берут с помощью индекса.

    Подъёмными винтами ось нивелира устанавливают отвесно, выводя пузырек круглого установочного уровня в нуль пункт. Подъёмные винты связаны с трегером сферическими шарнирами. В центре трегера находится резьбовое отверстие для соединения нивелира со штативом.

    Сверху на корпусе нивелира укреплен визир для предварительного наведения нивелира на рейку.

    В качестве компенсатора используется призма оборачивающего блока зрительной трубы, подвешенная на четырех торсионах. Компенсатор снабжен пневматическим демпфером для быстрого гашения вынужденных колебаний маятника компенсатора.

    Нивелир фокусируют на рейку кремальерой. Вращением диоптрийного кольца окуляр устанавливают по глазу наблюдателя до получения резкого изображения сетки нитей.

    Бленда защищает объектив от прямых солнечных лучей.

    Общий вид нивелиров с автоматическим компенсатором АНТ-КЛ представлен на рисунках 1 - 7.

    Внешний вид. Нивелиры с автоматическим компенсатором (АНТ-КЛ), http://oei-analitika.ru Внешний вид. Нивелиры с автоматическим компенсатором (АНТ-КЛ), http://oei-analitika.ru

    ЧЦ* ■ (MEI r||||| I||ir- ||И|В11'Я|' ’      И5 315 s-c        ■ ■ ■

    [AHT-22K.il

    Рисунок 2 - Общий вид нивелиров с автоматическим компенсатором АНТ-22КЛ

    Внешний вид. Нивелиры с автоматическим компенсатором (АНТ-КЛ), http://oei-analitika.ru

    Рисунок 3 - Общий вид нивелиров с автоматическим компенсатором АНТ-24КЛ

    Внешний вид. Нивелиры с автоматическим компенсатором (АНТ-КЛ), http://oei-analitika.ru

    АНТ-ЯбКЛ

    Внешний вид. Нивелиры с автоматическим компенсатором (АНТ-КЛ), http://oei-analitika.ru

    Рисунок 5 - Общий вид нивелиров с автоматическим компенсатором АНТ-28КЛ

    Внешний вид. Нивелиры с автоматическим компенсатором (АНТ-КЛ), http://oei-analitika.ru

    АНТ-ЗОКЛ

    Рисунок 6 - Общий вид нивелиров с автоматическим компенсатором АНТ-30КЛ

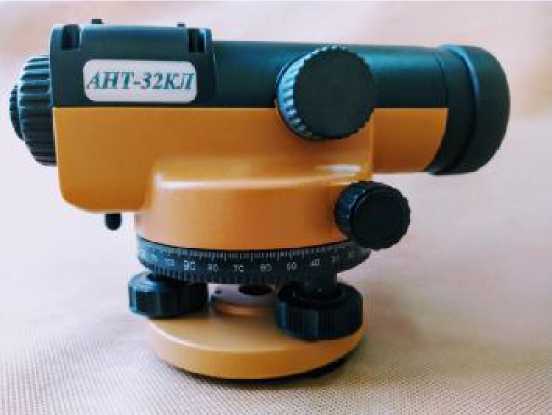

    Внешний вид. Нивелиры с автоматическим компенсатором (АНТ-КЛ), http://oei-analitika.ru

    АНТ-32КЛ

    Место нанесения знака поверки представлено на рисунке 2:

    Место нанесения знака поверки

    Рисунок 2 - Схема обозначения места для нанесения знака поверки.


    Таблица 4 - Комплект поставки систем

    Наименование

    Обозначение

    Количество

    Нивелиры с автоматическим компенсатором АНТ-КЛ

    1

    Укладочный футляр

    1

    Шпилька

    1

    Отвес

    1

    Регулировочный ключ

    1

    Паспорт

    -

    1

    Методика поверки

    Извещение № 1 об изменении МРБ.МП.1928-2009

    1


    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    АНТ-

    20КЛ

    АНТ-

    22КЛ

    АНТ-

    24КЛ

    АНТ-

    26КЛ

    АНТ-

    28КЛ

    АНТ-

    30КЛ

    АНТ-

    32КЛ

    Допустимая средняя квадратическая погрешность при измерении превышения на 1 км двойного хода, мм, не более

    3,0

    3,0

    3,0

    3,0

    2,0

    2,0

    2,0


    Прямое

    Увеличение зрительной трубы, крат, не менее

    20

    22

    24

    26

    28

    30

    32

    Диаметр входного значка зрительной трубы, мм, не менее

    34

    34

    36

    36

    36

    38

    38

    Наименьшее расстояние визирования, м, не более

    0,5

    Коэффициент нитяного дальномера, %

    100±1

    Диапазон работы компенсатора, ', не менее

    ±15

    Систематическая погрешность работы компенсатора на 1' наклона оси нивелира, "

    ±0,5

    ±0,5

    ±0,5

    ±0,5

    ±0,3

    ±0,3

    ±0,3

    Цена деления установочного уровня, не более

    15'/2 мм

    Цена деления горизонтального лимба, °

    1

    Таблица 3 - Технические характеристики

    Наименование характеристики

    Значение

    Масса, кг, не более

    -нивелир

    1,6

    -укладочный футляр

    1,1

    Температура окружающего воздуха при эксплуатации, °С

    от -40 до +50

    Габаритные размеры, мм, не более

    длина

    215

    ширина

    140

    высота

    140


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
