Номер по Госреестру СИ: 78682-20
78682-20 Контроллеры программируемые логические
(Emerson)
Назначение средства измерений:
Контроллеры программируемые логические Emerson (далее по тексту - контроллеры) предназначены для измерений аналоговых сигналов напряжения и силы постоянного тока стандартизованных диапазонов, сигналов от термопар и термопреобразователей сопротивления и количества импульсов, а также воспроизведений аналоговых сигналов для управления исполнительными механизмами.

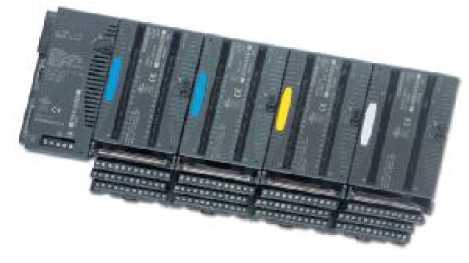

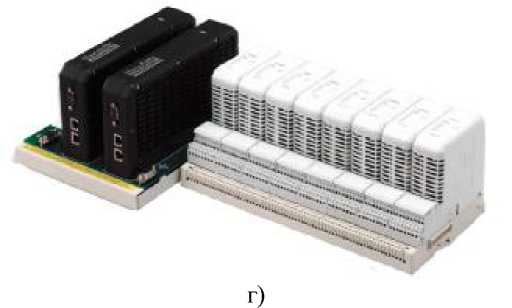

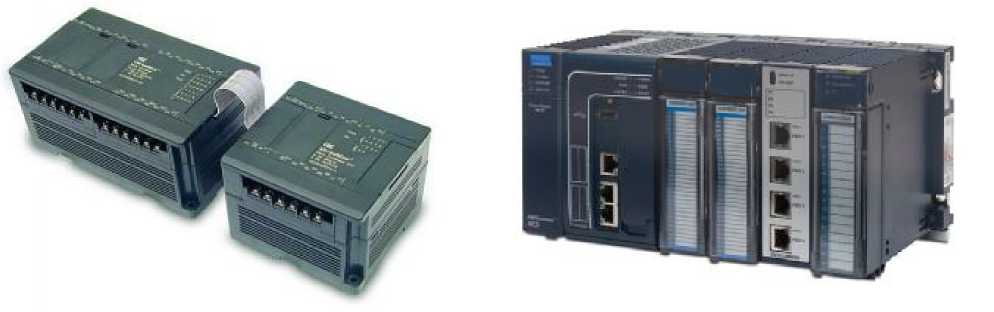

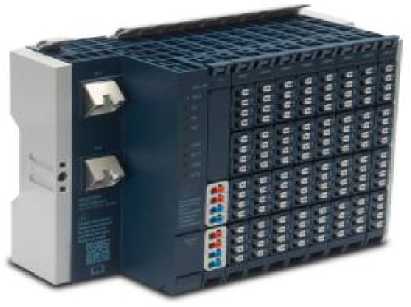

Внешний вид.
Контроллеры программируемые логические
Рисунок № 1
Внешний вид.
Контроллеры программируемые логические
Рисунок № 2
Внешний вид.
Контроллеры программируемые логические
Рисунок № 3
Внешний вид.
Контроллеры программируемые логические
Рисунок № 4
Внешний вид.
Контроллеры программируемые логические
Рисунок № 5
Внешний вид.
Контроллеры программируемые логические
Рисунок № 6
Внешний вид.
Контроллеры программируемые логические
Рисунок № 7
Внешний вид.
Контроллеры программируемые логические
Рисунок № 8
Внешний вид.
Контроллеры программируемые логические
Рисунок № 9
Общие сведения
Дата публикации - 24.07.2020
Срок свидетельства - 29.06.2025
Номер записи - 177744
ID в реестре СИ - 1364262
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
IC695ALG628, IC695ALG608, Emerson серии RX3i,
Производитель
Изготовитель - Фирма "Intelligent Platforms, LLC."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 18
Выдано извещений - 0
Кол-во периодических поверок - 17
Кол-во средств измерений - 16
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1095 дн.
Приказы РСТ, где упоминается данный тип СИ
№1114 от 2020.06.29 ПРИКАЗ об утверждении типов СИ 23 ГЕВ
№2748 от 2021.12.07 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Контроллеры программируемые логические (Emerson)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
78682-20 Контроллеры программируемые логические (Emerson) Фирма "Intelligent Platforms, LLC." (СОЕДИНЕННЫЕ ШТАТЫ ) |
67592-17 Контроллеры промышленные многофункциональные (SmartNexus) Общество с ограниченной ответственностью "СервисСофт" (ООО "СервисСофт") (РОССИЯ г. Тула) |
Все средства измерений Общество с ограниченной ответственностью "СервисСофт" (ООО "СервисСофт")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
78682-20 29.06.2025 |
Контроллеры программируемые логические, Emerson Фирма "Intelligent Platforms, LLC." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
3 года |
Кто поверяет Контроллеры промышленные многофункциональные (SmartNexus)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "САХАЛИНСКИЙ ЦСМ" (RA.RU.311389) | РСТ | 16 | 0 | 16 | 0 | 16 | 0 | 16 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 2 | 1 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Контроллеры промышленные многофункциональные (SmartNexus)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее по тексту - ПО) контроллеров состоит из встроенного в контроллеры ПО.
ПО влияющее на метрологические характеристики, устанавливается во флэш-память микропроцессора устройства (модуля, контроллера) при выпуске в производственном цикле на заводе-изготовителе. ПО выполняет функции аналого-цифрового преобразования электрических сигналов, последующую обработку и передачу в цифровой форме на вышестоящие уровни автоматизированных систем.
Влияние ПО учтено при нормировании метрологических характеристик контроллеров. Контроллеры имеют защиту встроенного ПО от непреднамеренных и преднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллеров от чтения и записи.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значения | ||||
|
VersaMax Micro-серия |
VersaMax-серия |
Rx3i-серия |
PAC8000- серия |
RSTi-EP- серия | |
|
Идентификационное наименование |
Firmware |
Firmware |
Firmware |
Firmware |
Firmware |
|
Номер версии (идентификационный номер) |
Не ниже 4.0 |
Не ниже 1.25 |
Не ниже 1.60 |
Не ниже 1.05 |
Не ниже 01.00.11 |
|
Цифровой идентификатор ПО |
- |
- |
- |
- |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист эксплуатационной документации средства измерений типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к контроллерам программируемым логическим контроллеров Emerson
ГОСТ 26.205-88 «Комплексы и устройства телемеханики. Общие технические условия».
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»
ГОСТ 6651-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний»
ГОСТ Р 8.585-2001 «ГСИ. Термопары. Номинальные статические характеристики преобразования»
ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры»
ТР ТС 004/2011 Технический регламент Таможенного союза «О безопасности низковольтного оборудования»
ТР ТС 020/2011 Технический регламент Таможенного союза «Электромагнитная совместимость технических средств»
ТР ТС 012/2011 Технический регламент Таможенного союза «О безопасности оборудования для работы во взрывоопасных средах»
Руководство по эксплуатации «Контроллеры программируемых логических
контроллеров Emerson»
Поверка
Поверкаосуществляется по документу МИ 2539-99 «Измерительные каналы контроллеров,
измерительно-вычислительных, управляющих, программно-технических контроллеров. Методика поверки» с Изменением №2 от 01 июня 2018 г.
Основные средства поверки:
-
- калибратор универсальный Н4-17 (регистрационный номер в Федеральном информационном фонде № 46628-11);
-
- магазин сопротивления Р4831 (регистрационный номер в Федеральном
информационном фонде № 38510-08);
-
- мультиметр В7-64/1 (регистрационный номер в Федеральном информационном фонде № 16688-97);
-
- частотомер электронно-счетный Ч3-63/3 (регистрационный номер в Федеральном информационном фонде № 32499-06);
-
- генератор импульсов Г5-82 (регистрационный номер в Федеральном
информационном фонде № 8598-82).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

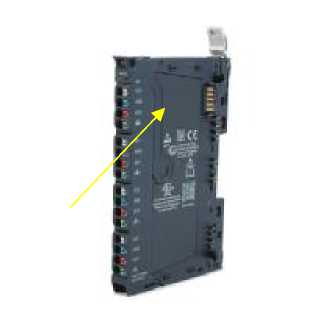

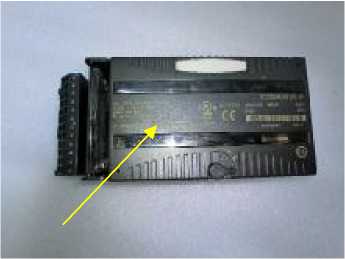

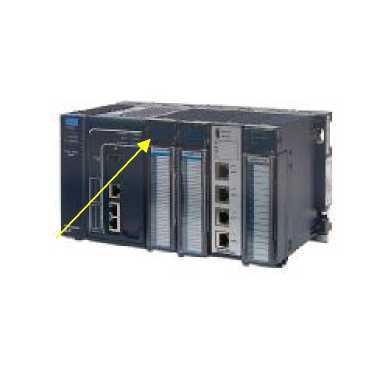

Знак поверки наносится на средство измерений в соответствии с рисунком 1 и (или) на свидетельство о поверке.
Изготовитель
Intelligent Platforms, LLC., СШААдрес: 2500 Austin Drive, Charlottesville, VA, 22911, USA Телефон: +1 (434) 978-5000, факс: +1 (434) 978-5462
Web-сайт: www.emerson.com
E-mail: customercare.emea.mas@emerson.com
Испытательный центр
Общество с ограниченной ответственностью "ПРОММАШ ТЕСТ"
(ООО "ПРОММАШ ТЕСТ")
Адрес: 117246, г. Москва, Научный проезд, д.8, стр.1, пом. XIX, комн. № 14-17 Телефон: +7 (495) 775-48-45
E-mail: info@prommashtest.ru
Принцип действия контроллеров при измерении основан на использовании аналогоцифрового преобразования и воспроизведении аналоговых сигналов при помощи цифроаналогового преобразования. Аналоговые, милливольтовые, импульсно-частотные сигналы от первичных преобразователей, и сигналы от термопар и термопреобразователей сопротивлений поступают на входы модулей ввода, где они передаются на контроллеры для выработки управляющих воздействий в виде цифрового сигнала или обеспечивается воспроизведение аналоговых сигналов управления исполнительными механизмами.
Контроллеры конструктивно изготавливаются в корпусах из термопластмассы. На боковых и задней стенках корпусов предусмотрены клеммы для ввода/вывода различных сигналов, установлены интерфейсные разъемы и разъемы для подключения модулей. Дополнительно подключаемые модули монтируются на ДИН-рейках.
Контроллеры являются проектно-компонуемыми изделиями, на их основе могут быть построены многоуровневые информационные измерительные и распределенные системы различной размерности с открытой архитектурой, которые проектируются для конкретных объектов.
Для связи с компонентами, периферийными устройствами, первичными преобразователями контроллеры имеют встроенную поддержку следующих сетевых протоколов и технологий: Profinet, Ethernet, HART, Modbus или RS 232, RS 485, RS 422.
Контроллеры имеют следующие модификации (исполнения):
-
- PAC8000 - серия - представляет собой расположенную на полевом уровне аппаратную платформу, на базе которой работает прикладное программное обеспечение, осуществляющая мониторинг и управление технологическими процессами;
-
- RSTi-EP - серия - представляет собой модульный комплекс аппаратных средств, поддерживающая общую систему промышленной сети в соответствии с ГОСТ IEC 61131-2-2012. Контроллеры данной серии могут объединять до 64 активных модулей ввода-вывода;
-
- Rx3i - серия - представляет собой высокопроизводительный модульный масштабируемый контроллер. Модули ввода/вывода скомпонованы на шасси и осуществляют обмен данными с ЦПУ или интерфейсным модулем по шине PCI;
-
- VersaMax - серия - контроллеры c расширяемой архитектурой, имеющей широкий набор модулей ввода/вывода, шасси и сетевых интерфейсов, что позволяет также использовать как контроллер сбора данных и управления;
-
- VersaMax Micro - серия - свободно программируемые контроллеры, предназначенные для создания небольших систем.
На контроллерах при выпуске из производства устанавливаются шильдики с наименованием серии и обозначением модуля.
Пример обозначения: Контроллер Emerson PAC8000 8101-HI-TX.
Идентификационное обозначение и наименование модулей ввода/вывода контроллеров в различных исполнениях указаны в таблице 1.
Таблица 1 - Тип модуля и наименование модулей ввода/вывода для различных исполнений.
|
п/п |
Обозначение модуля |
Наименование модуля ввода/вывода |
|
1 |
2 |
3 |
|
PAC8000- серии | ||
|
1 |
8101-HI-TX |
Модуль 8-канального аналогового ввода от 4 до 20 мА с поддержкой HART протокола (далее по тексту - HART) |
|
2 |
8103-AI-TX |
Модуль 8-канального аналогового ввода от 4 до 20 мА |
|
3 |
8105-TI-TC |
Модуль 4-канального аналогового ввода для сигналов от термопар по ГОСТ Р 8.585-2001 |
|
4 |
8106-TI-RT |
Модуль 4-канального аналогового ввода для сигналов от термопреобразователей сопротивления по ГОСТ 6651-2009 |
|
5 |
8119-VI-05 |
Модуль 8-канального аналогового ввода от 1 до 5 В |
|
RSTi-EP-серии | ||
|
6 |
EP-3124 |
Модуль 4-канального аналогового ввода от 0 до 20 мА; от 4 до 20 мА; от 0 до 5 В; от -5 до +5 В; от 0 до 10 В; от -10 до +10 В; от 1 до 5 В; от 2 до 10 В |
|
7 |
EP-3164 |
Модуль 4-канального аналогового ввода от 0 до 20 мА; от 4 до 20 мА; от 0 до 5 В ; от -5 до +5 В ; от 0 до 10 В ; от -10 до +10 В; от 1 до 5 В; от 2 до 10 В |
|
8 |
EP-3264 |
Модуль 4-канального аналогового ввода от 0 до 20 мА; от 4 до 20 мА; от 0 до 5 В ; от -5 до +5 В ; от 0 до 10 В ; от -10 до +10 В ; от 1 до 5 В ; от 2 до 10 В |
|
9 |
EP-3368 |
Модуль 4-канального аналогового ввода от 0 до 20 мА; от 4 до 20 мА; от 0 до 5 В ; от -5 до +5 В ; от 0 до 10 В ; от -10 до +10 В ; от 1 до 5 В ; от 2 до 10 В |
|
10 |
EP-3468 |
Модуль 4-канального аналогового ввода от 0 до 20 мА; от 4 до 20 мА; от 0 до 5 В ; от -5 до +5 В ; от 0 до 10 В ; от -10 до +10 В ; от 1 до 5 В ; от 2 до 10 В |
|
11 |
EP-3664 |
Модуль 4-канального аналогового ввода от 0 до 20 мА; от 4 до 20 мА; от 0 до 5 В ; от -5 до +5 В ; от 0 до 10 В ; от -10 до +10 В ; от 1 до 5 В ; от 2 до 10 В |
|
12 |
EP-4164 |
Модуль 4-канального аналогового вывода от 0 до 20 мА; от 4 до 20 мА; от 0 до 5 В ; от -5 до +5 В ; от 0 до 10 В ; от -10 до +10 В; от 1 до 5 В; от 2 до 10 В |
|
1 |
2 |
3 |
|
13 |
EP-4264 |
Модуль 4-канального аналогового вывода от 0 до 20 мА; от 4 до 20 мА; от 0 до 5 В; от -5 до +5 В; от 0 до 10 В; от -10 до +10 В; от 1 до 5 В; от 2 до 10 В |
|
14 |
EP-3704 |
Модуль 4-канального аналогового ввода для сигналов от термопреобразователей сопротивления по ГОСТ 6651-2009 |
|
15 |
EP-3804 |
Модуль 4-канального аналогового ввода для сигналов от термопар по ГОСТ Р 8.585-2001 |
|
16 |
EP-5111 |
Модуль 1-канального импульсного / частотного ввода |
|
17 |
EP-5112 |
Модулт 2-канального импульсного / частотного ввода |
|
Rx3i-серии | ||
|
18 |
IC694ALG220 |
Модуль 4-канального аналогового ввода от -10 до +10 В; от 4 до 20 мА |
|
19 |
IC694ALG221 |
Модуль 4-канального аналогового ввода от 4 до 20 мА; от 0 до 20 мА |
|
20 |
IC694ALG222 |
Модуль 1-канального аналогового ввода от 0 до 10 В; от -10 до +10 В; от 4 до 20 мА; от 0 до 20 мА |
|
21 |
IC694ALG223 |
Модуль 16-канального аналогового ввода от 4 до 20 мА; от 0 до 20 мА |
|
22 |
IC694ALG232 |
Модуль 16-канального аналогового ввода от -10 В до+10 В, от 0 до 10 В |
|
23 |
IC694ALG233 |
Модуль 16-канального аналогового ввода от 4 до 20 мА; от 0 до 20 мА |
|
24 |
IC694ALG442 |
Комбинированный модуль, 4-канального аналогового ввода и 2 канального аналогового вывода от 0 до 10 В; от -10 до +10 В; от 4 до 20 мА; от 0 до 20 мА |
|
25 |
IC695ALG106 |
Модуль 6-канального аналогового ввода от -10 до +10 В; от -5 до +5 В; от -20 до +20 В; от 1 до 5 В; от 0 до 5 В; от 0 до 10 В; от 0 до 20 мА; от 4 до 20 мА с поддеркой HART |
|
26 |
IC695ALG112 |
Модуль 12-канального изолированного ввода от -10 до +10 В; от -5 до +5 В; от -20 до +20 В; от 1 до 5 В; от 0 до 5 В; от 0 до 10 В; от 0 до 20 мА; от 4 до 20 мА с поддеркой HART |
|
27 |
IC694ALG542 |
Комбинированный модуль, 4-канального аналогового ввода и 2 канального аналогового вывода от 0 до 10 В; от -10 до +10 В; от 4 до 20 мА; от 0 до 20 мА |
|
28 |
IC695ALG312 |
Модуль 12-канального изолированного ввода для сигналов от термопар по ГОСТ Р 8.585-2001 и напряжения от -50 до +50 мВ; от -150 до +150 мВ |
|
29 |
IC694APU300 |
Модуль импульсного / частотного ввода |
|
1 |
2 |
3 |
|
30 |
IC695ALG412 |
Модуль 12-канального изолированного ввода для сигналов от термопар по ГОСТ Р 8.585-2001 и напряжения от -50 до +50 мВ; от -150 до +150 мВ |
|
31 |
IC695ALG600 |
Универсальный модуль 8-канального аналогового ввода для тока, напряжения, термопреобразователей сопротивления, термопар по ГОСТ Р 8.585-2001, сопротивления постоянному току. |
|
32 |
IC695ALG608 |
Модуль 8-канального аналогового ввода от -10 до +10 В; от -5 до +5 В; от -20 до +20 В; от 1 до 5 В; от 0 до 5 В; от 0 до 10 В; от 0 до 20 мА; от 4 до 20 мА; |
|
33 |
IC695ALG616 |
Модуль 16-канального аналогового ввода от -10 до +10 В; от -5 до +5 В; от -20 до +20 В; от 1 до 5 В; от 0 до 5 В; от 0 до 10 В; от 0 до 20 мА; от 4 до 20 мА; |
|
34 |
IC695ALG626 |
Модуль 16-канального аналогового ввода от -10 до +10 В; от -5 до +5 В; от -20 до +20 В; от 1 до 5 В; от 0 до 5 В; от 0 до 10 В; от 0 до 20 мА; от 4 до 20 мА; |
|
35 |
IC695ALG628 |
Модуль 8 канального аналогового ввода от -10 до +10 В; от -5 до +5 В; от -20 до +20 В; от 1 до 5 В; от 0 до 5 В; от 0 до 10 В; от 0 до 20 мА; от 4 до 20 мА; |
|
36 |
IC694ALG390 |
Модуль 2-канального аналогового вывода от -10 до +10 В; |
|
37 |
IC694ALG391 |
Модуль 2-канального аналогового вывода от 0 до 20 мА; от 4 до 20 мА; от 0 до 5 В; от 1 до 5 В; |
|
38 |
IC694ALG392 |
Модуль 8-канального аналогового вывода от 4 до 20 мА; от 0 до 20 мА; от 0 до 10 В; от -10 до +10 В |
|
39 |
IC695ALG704 |
Модуль 4-канального аналогового вывода от 0 до 10 В; от -10 до +10 В; от 4 до 20 мА; от 0 до 20 мА |
|
40 |
IC695ALG708 |
Модуль 8-канального аналогового вывода от 0 до 10 В; от -10 до +10 В; от 4 до 20 мА; от 0 до 20 мА |
|
1 |
2 |
3 |
|
41 |
IC695ALG728 |
Модуль 8-канального аналогового вывода от 0 до 10 В; от -10 до +10 В; от 4 до 20 мА; от 0 до 20 мА |
|
42 |
IC695ALG808 |
Модуль 8-канального аналогового вsвода от 0 до 10 В; от -10 до +10 В; от 4 до 20 мА; от 0 до 20 мА |
|
43 |
IC695ALG508 |
Модуль 8-канального изолированного ввода для сигналов от термопреобразователей сопротивления по ГОСТ 6651-2009 |
|
VersaMax-серии | ||
|
44 |
IC200ALG230 |
Модуль 4-канального аналогового ввода от -10 до +10 В; от 0 до 10 В; от 4 до 20 мА |
|
45 |
IC200ALG260 |
Модуль 8-канального аналогового ввода от -10 до +10 В; от 0 до 10 В; от 4 до 20 мА |
|
46 |
IC200ALG240 |
Модуль 8-канального аналогового ввода от -10 до +10 В; от 0 до 20 мА |
|
47 |
IC200ALG261 |
Модуль 8-канального аналогового ввода от -10 до +10 В |
|
48 |
IC200ALG263 |
Модуль 15-канального аналогового ввода от -10 до +10 В |
|
49 |
IC200ALG265 |
Модуль 15-канального аналогового ввода от -10 до +10 В |
|
50 |
IC200ALG262 |
Модуль 8-канального аналогового ввода от 0 до 20 мА; от 4 до 20 мА |
|
51 |
IC200ALG264 |
Модуль 15-канального аналогового ввода от 0 до 20 мА; от 4 до 20 мА |
|
52 |
IC200ALG266 |
Модуль 15-канального аналоговый ввода от 0 до 20 мА; от 4 до 20 мА |
|
53 |
IC200ALG430 |
Комбинированный модуль, 4 канального аналогового ввода и 2 канального аналогового вывода от 4 до 20 мА |
|
54 |
IC200ALG431 |
Комбинированный модуль 4-канального аналогового ввода и 2-канального аналогового вывода от 0 до 10 В |
|
55 |
IC200ALG432 |
Комбинированный модуль 4-канального аналогового ввода и 2-канального аналогового вывода от -10 до +10 В |
|
1 |
2 |
3 |
|
56 |
IC200ALG320 |
Модуль 4-канального аналогового вывода от 4 до 20 мА |
|
57 |
IC200ALG620 |
Модуль 4-канального ввода для сигналов от термопреобразователей сопротивления по ГОСТ 6651-2009 |
|
58 |
IC200ALG321 |
Модуль 4-канального аналогового вывода от 0 до 10 В |
|
59 |
IC200ALG322 |
Модуль 4-канального аналогового вывода от -10 до +10 В |
|
60 |
IC200ALG325 |
Модуль 8-канального аналогового вывода от 0 до 10 В; от -10 до +10 В |
|
61 |
IC200ALG327 |
Модуль 16-канального аналогового вывода от 0 до 10 В; от -10 до +10 В |
|
62 |
IC200ALG326 |
Модуль 8-канального аналогового вывода от 0 до 20 мА; от 4 до 20 мА |
|
63 |
IC200ALG328 |
Модуль 12-канального аналогового вывода от 0 до 20 мА; от 4 до 20 мА |
|
64 |
IC200ALG331 |
Модуль 4-канального аналогового вывода от -10 до +10 В; от 4 до 20 мА |
|
65 |
IC200ALG630 |
Модуль 7-канального ввода для сигналов от термопар по ГОСТ Р 8.585-2001 |
|
VersaMax Micro - серии | ||
|
66 |
IC200UAL004 |
Комбинированный модуль 4-канального аналогового ввода и 2-канального аналогового вывода от 0 до 10 В; от 0 до 20 мА; от 4 до 20 мА; от -10 до +10 В |
|
67 |
IC200UAL005 |
Комбинированный модуль 4-канального аналогового ввода и 2-канального аналогового вывода от 0 до 10 В; от 0 до 20 мА; от 4 до 20 мА; от -10 до +10 В |
|
68 |
IC200UAL006 |
Комбинированный модуль 4-канального аналогового ввода и 2-канального аналогового вывода от 0 до 10 В; от 0 до 20 мА; от 4 до 20 мА; от -10 до +10 В |
|
69 |
IC200UEX616 |
Комбинированный модуль 4-канального аналогового ввода и 2-канального аналогового вывода от 0 до 10 В; от 0 до 20 мА; от 4 до 20 мА; от -10 до +10 В |
|
70 |
IC200UEX626 |
Комбинированный модуль 4-канального аналогового ввода и 2-канального аналогового вывода от 0 до 10 В; от 0 до 20 мА; от 4 до 20 мА; от -10 до +10 В |
|
71 |
IC200UEX636 |
Комбинированный модуль 4-канального аналогового ввода и 2-канального аналогового вывода от 0 до 10 В; от 0 до 20 мА; от 4 до 20 мА; от -10 до +10 В |
|
1 |
2 |
3 |
|
72 |
IC200UEX624 |
Комбинированный модуль 4-канального аналогового ввода и 2-канального аналогового вывода от 0 до 10 В; от 0 до 20 мА; от 4 до 20 мА; от -10 до +10 В |
|
73 |
IC200UEX826 |
Модуль 4-канального аналогового вывода сигналов термопар по ГОСТ Р 8.585-2001 и стандартизированных сигналов |
|
74 |
IC200UEX824 |
Универсальный комбинированный модуль 4канального аналогового ввода и 2-канального аналогового вывода сигналов от термопар по ГОСТ Р 8.585-2001 и стандартизированных сигналов |
|
75 |
IC200UEX724 |
Универсальный комбинированный модуль 4-канального аналогового ввода сигналов от термопреобразователей сопротивления по ГОСТ 6651-2009 и 2-канального и 2-канального аналогового вывода от 0 до 10 В; от 0 до 20 мА; от 4 до 20 мА; |
|
76 |
IC200UEX734 |
Универсальный комбинированный модуль 4-канального аналогового вывода сигналов от термопреобразователей сопротивления по ГОСТ 6651-2009 |
|
77 |
IC200UEX726 |
Универсальный комбинированный модуль 4-канального аналогового ввода сигналов от термопреобразователей сопротивления по ГОСТ 6651-2009 и 2-канального и 2-канального аналогового вывода от 0 до 10 В; от 0 до 20 мА; от 4 до 20 мА |
|
78 |
IC200UEX736 |
Универсальный комбинированный модуль 4-канального аналогового ввода и 2-канального аналогового вывода сигналов от термопар по ГОСТ Р 8.585-2001 и стандартизированных сигналов |
Общий вид контроллеров представлен на рисунке 1 .
а) в)
б)
д)
Рисунок 1 - Общий вид контроллеров
а) исполнение VersaMax Micro -серия
б) исполнение VersaMax -серия
в) исполнение Rx3i -серия
г) исполнение PAC8000 -серия
д) исполнение RSTi-EP -серия
Места нанесения знака поверки представлены на рисунке 2.
б) исполнение VersaMax -серия
а) исполнение VersaMax Micro -серия
в) исполнение Rx3i -серия
д) исполнение RSTi-EP -серия
г) исполнение PAC8000 -серия
Рисунок 2 - Места нанесения знака поверки
Таблица 9 -
|
Наименование |
Обозначение |
Количество |
|
1 |
2 |
3 |
|
Контроллер программируемый логический Emerson |
-1) |
спецификация определяется заказом |
|
Комплект эксплуатационной документации (2) |
- |
1 комп. |
|
Пакет ПО с лицензионным соглашением (3) |
«Программное обеспечение PAC Machine Edition» |
1 комп.3) |
|
1 |
2 |
3 |
|
Методика поверки |
МИ 2539-99 с Изменением №2 |
1 экз. |
|
Примечания:
| ||
Таблица 3 - Метрологические характеристики контроллеров при измерении силы и напряжения постоянного тока
|
Обозначение модуля |
Диапазоны входных сигналов |
Пределы допускаемой приведенной ( у) / абсолютной (Д) погрешности |
|
1 |
2 |
3 |
|
VersaMax Micro - серии | ||
|
IC200UAL004, IC200UAL005, IC200UAL006, IC200UEX616, IC200UEX626, IC200UEX636, IC200UEX624 |
от 0 до 10 В от 0 до 20 мА от 4 до 20 мА от -10 до +10 В |
±1 (Y) ±1 (y)* |
|
IC200UEX826, IC200UEX824 |
от -50 до +50 мВ от -100 до +100 мВ |
±0,5 (Y) |
|
VersaMax - серии | ||
|
IC200ALG230 |
от -10 до +10 В от 0 до 10 В от 4 до 20 мА |
±0,5 (y) ±1,0 (Y)* |
|
IC200ALG260 |
от -10 до +10 В от 0 до 10 В от 4 до 20 мА |
±0,5 (Y) ±1,0 (Y)* |
|
IC200ALG240 |
от -10 до +10 В от 0 до 20 мА |
±0,5 (Y) ±1,0 (Y)* |
|
IC200ALG261 |
от -10 до +10 В |
±0,5 (Y) ±1,0 (Y)* |
|
IC200ALG263 |
от -10 до +10 В |
±0,5 (Y) ±1,0 (Y)* |
|
1 |
2 |
3 |
|
IC200ALG265 |
от -10 до +10 В |
±0,5 (y) ±1,0 (Y)* |
|
IC200ALG262 |
от 0 до 20 мА от 4 до 20 мА |
±0,5 (Y) ±1,0 (Y)* |
|
IC200ALG264 |
от 0 до 20 мА от 4 до 20 мА |
±0,5 (Y) ±1,0 (Y)* |
|
IC200ALG266 |
от 0 до 20 мА от 4 до 20 мА |
±0,5 (Y) ±1,0 (Y)* |
|
IC200ALG430 |
от 4 до 20 мА |
±0,5 (Y) ±1,0 (Y)* |
|
IC200ALG431 |
от 0 до 10 В |
±0,5 (Y) ±1,0 (Y)* |
|
IC200ALG432 |
от - 10 до 10 В |
±0,5 (Y) ±1,0 (Y)* |
|
RX3i - серии | ||
|
IC694ALG220 |
от -10 до +10 В от 4 до 20 мА |
±30 мВ (Д) ±160 мкА(Д) |
|
IC694ALG221 |
от 4 до 20 мА от 0 до 20 мА |
± 0,1 (Y) |
|
IC694ALG222 |
от 0 до 10 В от -10 до +10 В от 4 до 20 мА от 0 до 20 мА |
±0,25 (Y) ±0,5 (Y)* |
|
IC694ALG223 |
от 4 до 20 мА от 0 до 20 мА |
±0,25 (y) ±0,5 (Y)* |
|
IC694ALG232 |
от 0 до 10 В от -10 до +10 В |
±0,25 (y) ±0,5 (Y)* |
|
IC694ALG233 |
от 4 до 20 мА от 0 до 20 мА |
±0,25 (y) ±0,5 (Y)* |
|
IC695ALG106, IC695ALG112 |
от -10 до +10 В от -5 до +5 В от -20 до +20 В от 1 до 5 В от 0 до 5 В от 0 до 10 В от 0 до 20 мА от 4 до 20 мА |
±0,1 (Y) ±0,2 (Y)* |
|
IC695ALG312, IC695ALG412, |
от -50 до +50 мВ от -150 до +150 мВ |
±0,1 (Y) ±0,25 (y)* |
|
IC695ALG600 |
от 0 до 20 мА от 4 до 20 мА от 0 до 50 мВ от 0 до 150 мВ от 0 до 5 В от 1 до 5 В от -10 до +10 В |
± 0,1 (Y) |
|
1 |
2 |
3 |
|
IC695ALG608, IC695ALG616, IC695ALG626, IC695ALG628 |
от -10 до +10 В от -5 до +5 В от -20 до +20 В от 1 до 5 В от 0 до 5 В от 0 до 10 В от 0 до 20 мА от 4 до 20 мА |
±0,05 (у) ±0,1 (y)* ±0,05 (y) ±0,125 (y)* ±0,1 (y) ±0,2 (y)* ±0,1 (y) ±0,25 (y)* ±0.125 (y) ±0,3125 (y)* |
|
IC694ALG442, IC694ALG542 |
от 0 до 10 В от -10 до +10 В от 0 до 20 мА от 4 до 20 мА |
±0.25 (y) ±0,5 (y)* |
|
RSTi-EP - серии | ||
|
EP-3124 |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от -5 до +5 В от 0 до 10 В от -10 до +10 В от 1 до 5 В от 2 до 10 В |
±0,2 (y) |
|
EP-3164, EP-3264, EP-3368, EP-3468, EP-3664 |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от -5 до +5 В от 0 до 10 В от -10 до +10 В от 1 до 5 В от 2 до 10 В |
±0,1 (y) |
|
PAC8000 - серии | ||
|
8101-HI-TX, 8103-AI-TX |
от 4 до 20 мА |
±0,1 (Y) |
|
8119-VI-05 |
от 0 до 5 В |
±0,1 (Y) |
|
Примечания: нормирующим значением при определении приведенной (у) погрешности является диапазон входного сигнала. * - Пределы допускаемой приведенной ( у) / абсолютной (Д) погрешности в условиях эксплуатации. | ||
Таблица 4 - Метрологические характеристики контроллеров при воспроизведении силы и напряжения постоянного тока
|
Обозначение модуля |
Диапазоны входных сигналов |
Пределы допускаемой приведенной ( у) / абсолютной (Д) погрешности |
|
1 |
2 |
3 |
|
VersaMax Micro - серии | ||
|
IC200UAL004, IC200UAL005, IC200UAL006, IC200UEX616, IC200UEX626, IC200UEX636, IC200UEX624 |
от 0 до 10 В от 0 до 20 мА от 4 до 20 мА от -10 до +10 В |
±1,0 (y) ±1,0 (Y)* |
|
IC200UEX724, IC200UEX734, IC200UEX726, IC200UEX736 |
от 0 до 10 В от 0 до 20 мА от 4 до 20 мА |
±0,5 (Y)* |
|
IC200UEX824, IC200UEX826 |
от 0 до 10 В от 0 до 20 мА |
±1,0 (Y) |
|
VersaMax - серии | ||
|
IC200ALG320 |
от 4 до 20 мА |
±0,5 (Y) ±1,0 (Y)* |
|
IC200ALG321 |
от 0 до 10 В |
±0,5 (Y) ±1,0 (Y)* |
|
IC200ALG322 |
от -10 до +10 В |
±0,5 (Y) ±1,0 (Y)* |
|
IC200ALG325 |
от 0 до 10 В от -10 до +10 В |
±0,5 (Y) ±1,0 (Y)* |
|
IC200ALG327 |
от 0 до 10 В от -10 до +10 В |
±0,5 (Y) ±1,0 (Y)* |
|
IC200ALG326 |
от 0 до 20 мА от 4 до 20 мА |
±0,5 (Y) ±1,0 (Y)* |
|
IC200ALG328 |
от 0 до 20 мА от 4 до 20 мА |
±0,5 (Y) ±1 (Y)* |
|
IC200ALG430 |
от 4 до 20 мА |
±0,5 (Y) ±1,0 (Y)* |
|
IC200ALG431 |
от 0 до 10 В |
±0,5 (Y) ±1,0 (Y)* |
|
IC200ALG432 |
от -10 до +10 В |
±0,5 (Y) ±1,0 (Y)* |
|
IC200ALG331 |
от -10 до +10 В от 4 до 20 мА |
±0,1 (Y) |
|
RX3i - серии | ||
|
IC694ALG390 |
от -10 до +10 В |
±5 мВ (Д) |
|
IC694ALG391 |
от 4 до 20 мА от 0 до 20 мА от 1 до 5 В от 0 до 5 В |
±8 мкА (Д) ±10 мкЛ (Д) ±50 мВ (Д) ±50 мВ (Д) |
|
1 |
2 |
3 |
|
IC694ALG392 |
от 4 до 20 мА от 0 до 20 мА от 0 до 10 В от -10 до +10 В |
±0,25 (у) ±0,5* (y)* ±0,5 (y) ±1,0 (Y)* |
|
IC695ALG704, IC695ALG708, IC695ALG728 |
от 0 до 10 В от -10 до +10 В от 4 до 20 мА от 0 до 20 мА |
±0,15 (y) ±0,3 (y)* |
|
IC695ALG808 |
от 0 до 10 В от -10 до +10 В от 4 до 20 мА от 0 до 20 мА |
±0,15 (y) ±0,25 (y)* |
|
IC694ALG442, IC694ALG542 |
от 0 до 10 В от -10 до +10 В от 4 до 20 мА от 0 до 20 мА |
±0,25 (y) ±0,5 (y)* |
|
RSTi-EP - серии | ||
|
EP-4164, EP-4264 |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от -5 до +5 В от 0 до 10 В от -10 до +10 В от 1 до 5 В от 2 до 10 В |
±0,1 (y) |
|
PAC8000 - серии | ||
|
8102-HO-IP, 8104-AO-IP |
от 4 до 20 мА |
±0,1 (Y) |
|
Примечание:
| ||
Таблица 5 - Метрологические характеристики контроллеров при преобразовании сигналов от термопреобразователей сопротивления по ГОСТ 6651-2009
|
Обозначение модуля |
Тип термопреобразователя сопротивления |
Диапазоны контролируемого параметра (температуры), °С |
Пределы допускаемой приведенной (у) / абсолютной (А) погрешности |
|
1 |
2 |
3 |
4 |
|
VersaMax Micro - серии | |||
|
IC200UEX724, IC200UEX734, IC200UEX726 ,IC200UEX736 |
Pt100 а = 0,00385 °C-1 |
от -100 до +600 |
±0,5 (у) |
|
VersaMax - серии | |||
|
IC200ALG620 |
Pt25 а = 0,00392 °С-1 Pt100 а = 0,00385 °С-1 Pt1000 а =0,00375 °С-1 Cu10 а =0,00427 °С-1 Cu50 а =0,00427 °С-1 Cu100 а =0,00428 °С-1 Ni100 а =0,00617 °С-1 Ni120 а =0,00627 °C-1 |
от -200 до +630 от -180 до +850 от -200 до +500 от -75 до +150 от -100 до +260 от -100 до +260 от -60 до +180 от -80 до +260 |
±0,15 (у) |
|
1 |
2 |
3 |
4 |
|
RX3i - серии | |||
|
IC695ALG600 |
Pt385 а = 0,00385 °C-1 Pt3916 а = 0,00391 °С-1 Ni618 а = 0,00618 °С-1 Ni672 а = 0,00672 °С-1 NiFe518 а = 0,00518 °С-1 Cu426 а = 0,00427 °C-1 |
от -200 до +850 от -200 до +630 от -100 до +260 от -80 до +260 от -100 до +200 от -100 до +260 |
± 0,1(y) |
|
IC695ALG508 |
50П а = 0,00385 °С-1, 100П а = 0,00385 °C-1, 200П а = 0,00385 °C-1, 500П а = 0,00385 °C-1, 1000П а = 0,00385 °C-1, 100П а = 0,00391 °C-1, 200П а = 0,00391 °C-1, 500П а = 0,00391 °C-1, 1000П а = 0,00391 °C-1, Ni618 а = 0,00618 °C-1, Ni672 а = 0,00672 °C-1, NiFe518 а = 0,00518 °C-1, Cu10 а = 0,00427 °C-1, Cu50 а = 0,00427 °C-1, Cu100 а = 0,00427 °C-1 |
от -200 до +850 от -200 до +850 от -200 до +850 от -200 до +850 от -200 до +850 от -200 до +850 от -200 до +850 от -200 до +850 от -200 до +850 от -100 до +260 от -100 до +260 от -100 до +2000 от -100 до +260 от -100 до +260 от -100 до +260 |
±1,0 °C (Д) ±1,7 °C (Д)* ±0,7 °C (Д) ±1,2 °C (Д)* ±0,6 °C (Д) ±1,0 °C (Д)* ±0,5 °C (Д) ±0,9 °C (Д)* ±0,5 °C (Д) ±0,9 °C (Д)* ±0,6 °C (Д) ±1,1 °C (Д)* ±0,5 °C (Д) ±0,9 °C (Д)* ±0,4 °C (Д) ±0,8 °C (Д)* ±0,4 °C (Д) ±0,8 °C (Д)* ±0,3 °C (Д) ±0,5 °C (Д)* ±0,3 °C (Д) ±0,5 °C (Д)* ±0,4 °C (Д) ±0,7 °C (Д)* ±1,0 °C (Д) ±2,4 °C (Д)* ±0,8 °C (Д) ±1,9 °C (Д)* ±0,8 °C (Д) ±1,9 °C (Д)* |
|
1 |
2 |
3 |
4 |
|
RSTi-EP - серии | |||
|
EP-3704 |
Pt100 а = 0,00385 °С-1, Pt200 а = 0,00385 °С-1, Pt500 а = 0,00385 °С-1, Pt1000 а = 0,00385 °С-1, |
от -200 до +850 от -200 до +850 от -200 до +850 от -200 до +850 |
±0,2 (y) |
|
Ni100 а = 0,00627 °С-1, Ni120 а = 0,00627 °С-1, Ni 200 а = 0,00627 °С-1, Ni500 а = 0,00627 °С-1, Ni1000 а = 0,00627 °С-1, |
от -60 до +250 от -80 до +260 от -60 до +250 от -60 до +250 от -60 до +250 |
±0,3 (y) | |
|
Cu10 а = 0,00427 °С-1 |
от -100 до +260 |
±0,6(y) | |
|
PAC8000 - серии | |||
|
8106-TI-RT |
Pt100 а = 0,00385 °С-1 Pt100 а = 0,00385 °С-1 Ni120 а = 0,00627 °С-1 |
от -200 до +850 от -200 до +510 от -80 до +320 |
± 0,2 (y) |
|
Примечания:
| |||
Таблица 6 - Метрологические характеристики контроллеров при преобразовании сигналов от термопар по ГОСТ Р 8.585-2001
|
Обозначение модуля |
Тип термопары |
Диапазоны контролируемого параметра (температуры), °С |
Пределы допускаемой приведенной ( y) / абсолютной (Д) погрешности |
|
1 |
2 |
3 |
4 |
|
VersaMaxMicro - серии | |||
|
IC200UEX824 |
К |
от -200 до +1200 |
±0,4 (у) |
|
J |
от -40 до +750 |
±0,3( Y) | |
|
E |
от -200 до +900 |
±0,3 (Y) | |
|
1 |
2 |
3 |
4 | |
|
S |
от 0 до 1600 |
±1,0 (Y) | ||
|
IC200UEX824 |
T |
от -200 до +360 |
±0,8 (Y) | |
|
B |
от 600 до 1700 |
±1,0 (Y) | ||
|
N |
от -200 до +1200 |
±0,4 (Y) | ||
|
VersaMax - серии | ||||
|
J |
от -200 до +1000 | |||
|
K |
от -200 до +1370 | |||
|
IC200ALG630 |
T |
от -200 до +390 |
±3ОС (Д) | |
|
R |
от -40 до +1750 | |||
|
S |
от -40 до +1750 | |||
|
RX3i - серии | ||||
|
J |
от -180 до 1200 |
±0,6 °C (Д) ±2,3 °C (Д)* | ||
|
от -210 до 180 |
±0,8 °C (Д)* ±3,3 °C (д)* | |||
|
N |
от -210 до 160 |
±1,8 °C (Д) ±8,0 °C (Д)* | ||
|
от -160 до 1300 |
±1,0 °C (Д) ±4,5 °C (Д)* | |||
|
T |
от -190 до 400 |
±0,9 °C (Д) ±4,0 °C (Д)* | ||
|
от -270 до 190 |
±6,7 °C (Д) ±18 °C (Д)* | |||
|
IC695ALG312 IC695ALG412 |
K |
от -270 до 200 |
±9,5 °C (Д) ±21 °C (Д)* | |
|
от -200 до 1372 |
±1,0 °C (Д) ±4,0 °C (Д)* | |||
|
E |
от -200 до 1000 |
±0,6 °C (Д) ±2,5 °C (Д)* | ||
|
от -270 до 200 |
±5,3 °C (Д) ±14 °C (Д)* | |||
|
S |
от 0 до +1768 |
±2,8 °C (Д) | ||
|
R |
от 0 до +1768 |
±11,5 °C (Д)* | ||
|
B |
от -300 до +1820 |
±3,3 °C (Д) ±20 °C (Д)* | ||
|
C |
от 0 до +2315 |
±1,7 °C (Д) ±7,0 °C (Д)* | ||
|
B |
от +300 до +1820 | |||
|
C |
от 0 до +2315 | |||
|
E |
от -270 до +1000 | |||
|
J |
от -210 до +1200 | |||
|
IC695ALG600 |
K |
от -270 до +1372 |
± 0,1(y) | |
|
N |
от -210 до +1300 | |||
|
R |
от 0 до +1768 | |||
|
S |
от 0 до +1768 | |||
|
T |
от -270 до +400 | |||
|
1 |
2 |
3 |
4 |
|
RSTi-EP - серии | |||
|
EP-3804 |
J |
от -210 до +1200 |
±10 мВ (Д) |
|
K |
от -200 до +1372 |
±10 мВ (д) | |
|
T |
от -200 до +400 |
±10 мВ (Д) | |
|
B |
от -50 до +1820 |
±10 мВ (Д) | |
|
N |
от -200 до +1300 |
±10 мВ (Д) | |
|
E |
от -200 до +1000 |
±10 мВ (д) | |
|
R |
от -50 до +1768 |
±10 мВ (Д) | |
|
S |
от -50 до +1768 |
±10 мВ (д) | |
|
L |
от -200 до +900 |
±10 мВ (Д) | |
|
U |
от -200 до +600 |
±10 мВ (д) | |
|
C |
от 0 до +2315 |
±10 мВ (Д) | |
|
PAC8000 - се |
рии | ||
|
8105-TI-TC |
B |
от 0 до +1820 |
±0,45 C (Д) |
|
E |
от -270 до +1000 |
±0,3 C (Д) | |
|
J |
от -210 до +1200 | ||
|
K |
от -270 до +1372 | ||
|
N |
от -270 до +1300 | ||
|
R |
от -50 до +1767 |
±0,6 C (Д) | |
|
S |
от -50 до +1767 |
±0,4 C (Д) | |
|
T |
от -270 до +400 |
±0,3 C (Д) | |
|
Примечания: нормирующим значением при определении приведенной (у) погрешности является диапазон входного сигнала. * - пределы допускаемой приведенной ( у) / абсолютной (Д) погрешности в условиях эксплуатации. | |||
Таблица 7 - Метрологические характеристики контроллеров при измерении количества импульсов
|
Обозначение модуля |
Диапазоны входных сигналов |
Пределы допускаемой приведенной ( y) / абсолютной (Д) погрешности |
|
RX3i - серии | ||
|
IC694APU300 |
от 1 до 80000 Гц |
±2 имп. (Д) |
|
RSTi-EP - серии | ||
|
EP-5111, EP-5112 |
от 1 до 100000 |
±2 имп. (Д) |
Таблица 8 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
230±23 |
|
- частота переменного тока, Гц |
50±1 |
|
Потребляемая мощность, Вт, не более |
5 |
|
1 |
2 |
|
Условия эксплуатации: - температура окружающей среды, °С: | |
|
- для исполнения VersaMax Micro - серии |
от 0 до +60 |
|
- для исполнения VersaMax - серии |
от 0 до +60 |
|
- для исполнения VersaMax - серии* |
от -40 до +60 |
|
- для исполнения RSTi-EP - серии |
от -20 до +60 |
|
- для исполнения Rx3i - серии |
от 0 до +60 |
|
- для исполнения Rx3i* - серии |
от -40 до +60 |
|
- для исполнения PAC8000 - серии |
от -40 до +70 |
|
- относительная влажность, % |
от 5 до 95 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
|
Габаритные размеры, мм, не более: (длинахширинахвысота) - для исполнения VersaMax Micro - серии |
90х76х150 |
|
- для исполнения VersaMax - серии |
110x50x67 |
|
- для исполнения RSTi-EP - серии |
120х80х12 |
|
- для исполнения Rx3i - серии |
142х135х35 |
|
- для исполнения PAC8000 - серии |
120х120х42 |
|
Масса, г, не более |
500 |
|
Маркировка взрывозащиты для исполнения РАС8000 - серии: - модули 8101-HI-TX, 8103-AI-TX, 8119-VI-05 |
2Ex ic nL IIC T3 Ge X, |
|
- модули 8102-HO-IP, 8104-AO-IP, 8105-TI-TC, 8106-TI-RT |
2Ex ic nL IIC T4 Ge X; 2Ex ic nL IIC T4 Ge X; |
|
Средняя наработка на отказ, ч, не менее |
50000 |
|
Средний срок службы, лет, не менее |
10 |
|
*- специального низкотемпературного исполнения | |
