Номер по Госреестру СИ: 78048-20
78048-20 Комплексы акустические измерительно-управляющие
("ACQUA")
Назначение средства измерений:
Комплексы акустические измерительно-управляющие «ACQUA» (далее - комплексы) предназначены для моделирования и измерений параметров звукового поля, соответствующего звуковому полю вблизи головы и торса человека.
Внешний вид.
Комплексы акустические измерительно-управляющие
Рисунок № 1
Общие сведения
Дата публикации - 27.05.2020
Срок свидетельства - 22.04.2030
Номер записи - 177068
ID в реестре СИ - 1229191
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет модификации, ACQUA,
Производитель
Изготовитель - Фирма "HEAD acoustics GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет предоставляет информацию о юридических лицах - владельцах средств измерений по номеру типа в Госреестре. При выборе типа СИ обратите внимание, что поле select поддерживает множественный выбор с одновременным поиском по выпадающему списку. В скобках после наименования типа СИ приводятся данные о количестве СИ в реестре. !!! Отчет очень медленный (один тип СИ обсчитывается 3 минуты), не перестарайтесь при выборе кол-ва анализируемых типов СИ.
В сводной таблице приводится следующая информация:
- Владелец СИ (поле необязательное для заполнения поверителями, вводится в произвольной форме)
- наименование СИ (номер в АРШИНЕ, обозначение типа, ссылка на АРШИН)
- наименование организации-производителя и страны производства
- кол-во поверок
- кол-во средств измерений (подсчитывается кол-во уникальных серийных номеров)
- величина интервала между поверками
Статистика
Кол-во поверок - 14
Выдано извещений - 0
Кол-во периодических поверок - 11
Кол-во средств измерений - 6
Кол-во владельцев - 8
Усредненный год выпуска СИ - 2021
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№593 от 2025.03.25 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (3)
№800 от 2020.04.22 ПРИКАЗ Об утверждении типов средств измерений (Грачева ЕВ, 80)
Наличие аналогов СИ: Комплексы акустические измерительно-управляющие ("ACQUA")
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "HEAD acoustics GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
66131-16 |
Комплексы акустические измерительно-управляющие, ACQUA Фирма "HEAD acoustics GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
78048-20 22.04.2030 |
Комплексы акустические измерительно-управляющие, "ACQUA" Фирма "HEAD acoustics GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
После предварительного распознавания графических файлов с приказами и приложениями к приказам Росстандарта, появилась возможность осуществлять полноценный поиск по их содержимому.
Для осуществления поиска необходимо ввести искомое слово или словосочетание (от 5 символов) и нажать кнопку "Поиск в БД".
Кто поверяет Комплексы акустические измерительно-управляющие ("ACQUA")
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ПМЦ" (RA.RU.312726) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 3 | 1 | 1 | 0 | 2 | 1 | 1 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 5 | 0 | 4 | 0 | 1 | 0 | 1 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 2 | 2 | 0 | 2 | 0 | 1 | 0 | 1 |
Стоимость поверки Комплексы акустические измерительно-управляющие ("ACQUA")
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Для управления режимами работы комплексов и обработки измерительных сигналов применяется специальное ПО «ACQUA», обеспечивающее управление работой комплексов в процессе проведения измерений, формирование заданий на проведение измерений, отображение хода измерений в удобном для пользователя виде.
Уровень защиты ПО «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные Данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
«ACQUA» |
|
Номер версии (идентификационный номер) ПО |
не ниже 4.1.100 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист эксплуатационной документации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к комплексам акустическим измерительно-управляющим «ACQUA»
Приказ Росстандарта № 2537 от 30 ноября 2018 г. «Об утверждении государственной поверочной схемы для средств измерений звукового давления в воздушной среде и аудиометрических шкал »
Техническая документация изготовителя
Поверка
Поверкаосуществляется по документу 340-1023-19 МП «Комплексы акустические измерительно-управляющие «ACQUA». Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 23.10.2019.
Основные средства поверки:
- шумомер, анализатор спектра SVAN-945 (регистрационный номер 22073-01 в Федеральном информационном фонде);
- калибратор акустический 4231 (регистрационный номер 67480-17 в Федеральном информационном фонде);
- капсюль измерительный конденсаторного микрофона 4134 ( регистрационный номер 7148-79 в Федеральном информационном фонде);
- капсюль микрофонный конденсаторный 4190 ( регистрационный номер 65095-16 в Федеральном информационном фонде);
- генератор сигналов сложной формы со сверхнизким уровнем искажений DS360 (регистрационный номер 45344-10 в Федеральном информационном фонде);
- мультиметр цифровой 34401А (регистрационный номер 54848-13 в Федеральном информационном фонде);
- аудиоанализатор U8903A (регистрационный номер 52149-12 в Федеральном информационном фонде).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого комплекса с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
Изготовитель
«HEAD acoustics GmbH», ГерманияАдрес: 52134 Herzogenrath, EbertstraBe 30a, Germany
Телефон: +49 (0)2407-577-0
Факс: +49 (0)2407-577-99
Web-сайт: www.head-acoustics.de
E-mail: info@head-acoustics.de
Заявитель
Общество с ограниченной ответственностью «Новые инженерные технологии»(ООО «Новые инженерные технологии»)
ИНН 7716755380
Адрес: 129344, г. Москва, ул. Лётчика Бабушкина, д.6, помещение II, к. 3
Телефон: +7 (495) 510-80-38
Web-сайт: www.neweng.ru
Е-mail: info@neweng.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
Адрес: 141570, Московская область, Солнечногорский район, г. Солнечногорск, рабочий поселок Менделеево, промзона ФГУП «ВНИИФТРИ»
Телефон (факс): +7 (495) 526-63-00
Web-сайт: www.vniiftri.ru
E-mail: office@vniiftri.ru.
Принцип действия комплексов основан на моделировании звукового поля, идентичного полю вблизи головы и торса человека, за счёт геометрической конфигурации и размеров комплексов, соответствующих международным средним антропометрическим данным взрослого человека. Встроенный в комплексы искусственный рот предназначен для создания звукового поля, которое имитирует звуковое поле человеческого голоса, а встроенные искусственные уши - для измерений параметров внешних источников звука.
Комплексы состоят из измерительной системы с искусственным ртом и искусственными ушами, измерительного (контрольного) микрофона, многофункционального акустического калибратора, модульной многоканальной аппаратной платформы для тестирования качества речи и звука и персонального компьютера (ПК) со специальным программным обеспечением (ПО).
Конструкция комплексов является комбинацией несложных геометрических фигур, к которым относятся участки плоскостей и поверхностей шаров и цилиндров. Комплексы специально сконструированы для оценки качества громкоговорящей связи и шумоизоляции в кабине транспортного средства.
Общий вид комплексов приведен на рисунке 1.
Пломбирование комплексов не предусмотрено.

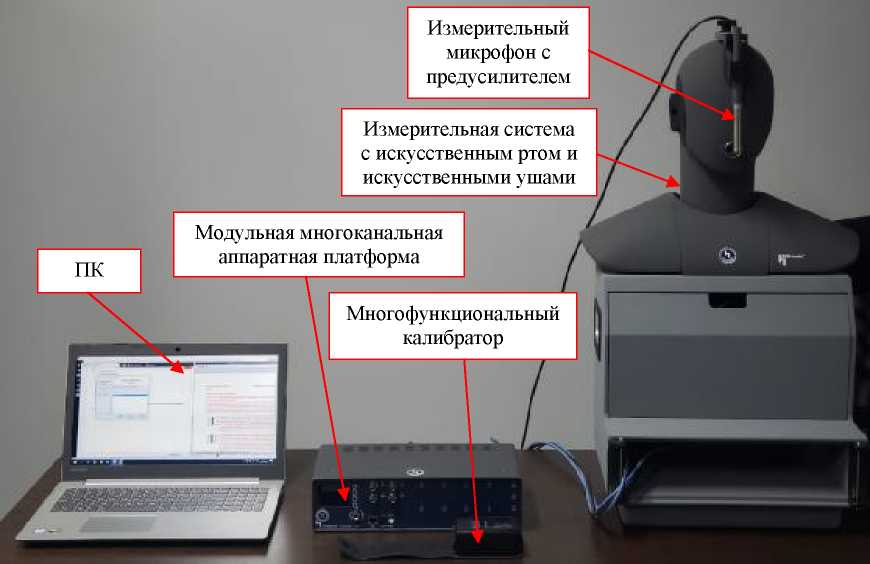

Рисунок 1 - Общий вид комплексов
Таблица 4 - Комплектность комплексов
|
Наименование |
Обозначение |
Количество |
|
1 Комплекс акустический измерительно-управляющий «ACQUA»e составе: 1.1. измерительная система с искусственным ртом и искусственными ушами |
HMS И.6 |
1 шт. |
|
1.2 модульная многоканальная аппаратная платформа для тестирования качества речи и звука |
labCORE |
1 шт. |
|
1.3 измерительный микрофон с предусилителем |
40AG/26AK |
1 шт. |
|
1.4 измерительный микрофон (встроен в макет головы) |
MK221 |
2 шт. |
|
1.5 многофункциональный акустический калибратор |
42AG |
1 шт. |
|
1.6 персональный компьютер со специальным ПО |
- |
1 шт. |
|
2 Руководство по эксплуатации |
- |
1 экз. |
|
3 Методика поверки |
340-1023-19 МП |
1 экз. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Максимальный воспроизводимый уровень звукового давления (УЗД) на расстоянии 2,5 см, дБ отн. 20 мкПа, не менее: - в диапазоне частот от 100 до 200 Гц включ. |
98 |
|
- в диапазоне частот св. 200 Гц до 2 кГц включ. |
100 |
|
- в диапазоне частот св. 2 до 8 кГц |
101 |
|
Предел допускаемого среднего квадратического отклонения воспроизводимого УЗД, дБ: - в диапазоне частот от 100 до 2000 Гц включ. |
2 |
|
- в диапазоне частот св. 2000 Гц до 8 кГц |
3 |
|
Коэффициент нелинейных искажений при воспроизведении УЗД 94 дБ отн. 20 мкПа, %, не более: - в диапазоне частот от 200 до 250 Гц включ. |
3 |
|
- в диапазоне частот св. 250 Гц до 8 кГц |
2 |
|
Рабочий диапазон частот измерительного канала (ИК) по уровню ±0,5 дБ, Гц |
от 10 до 20000 |
|
Коэффициент ослабления ИК на частоте 1 кГц, дБ, не более |
0,7 |
|
Уровень чувствительности микрофонов из состава искусственных ушей на частоте 1000 Гц, дБ отн. 1 В/Па |
от -24,5 до -27,5 |
|
Рабочий диапазон частот микрофонов из состава искусственных ушей при отклонении уровня чувствительности от значения на частоте 1000 Гц не более ±2,0 дБ, Гц |
от 100 до 10000 |
|
Канал измерения УЗД с использованием выносного микрофона | |
|
Рабочий диапазон частот, Гц |
от 20 до 20000 |
|
Пределы допускаемой абсолютной погрешности измерений УЗД на частоте 1000 Гц, дБ |
±0,7 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Акустический калибратор | |
|
Воспроизводимые УЗД, дБ отн. 20 мкПа |
94, 114 |
|
Пределы допускаемой абсолютной погрешности воспроизведения УЗД при опорных внешних условиях, дБ |
±0,2 |
|
Частота воспроизводимого УЗД, Гц |
1000 |
|
Пределы допускаемой относительной погрешности воспроизведения частоты УЗД, % |
±0,1 |
|
Коэффициент нелинейных искажений, %, не более |
2,0 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более: | |
|
- измерительная система с искусственными ушами и | |
|
искусственным ртом | |
|
длина |
335 |
|
ширина |
450 |
|
высота |
795 |
|
- модульная многоканальная аппаратная платформа для | |
|
тестирования качества речи и звука | |
|
длина |
230 |
|
ширина |
327 |
|
высота |
44 |
|
Масса, кг, не более: | |
|
- измерительная система с искусственными ушами и | |
|
искусственным ртом |
12,2 |
|
- модульная многоканальная аппаратная платформа для | |
|
тестирования качества речи и звука |
2,5 |
|
Параметры электропитания: | |
|
- напряжение переменного тока, В |
от 198 до 242 |
|
- частота переменного тока, Гц |
от 48 до 52 |
|
Потребляемая мощность, В • А, не более |
60 |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от 15 до 25 |
|
- относительная влажность окружающего воздуха при | |
|
температуре 25 °С, %, не более |
80 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
