Номер по Госреестру СИ: 78109-20
78109-20 Аппаратура геодезическая спутниковая многочастотная
(E-Survey E100, Е-Survey E300, Е-Survey E300 Pro, Е-Survey E600, Е-Survey E800, Е-Survey Net20 Plus)
Назначение средства измерений:
Аппаратура геодезическая спутниковая многочастотная Е-Survey E100, Е-Survey E300, Е-Survey E300 Pro, Е-Survey E600, Е-Survey E800, Е-Survey Net20 Plus (далее - аппаратура) предназначена для определения приращений координат и геодезических определений относительного местоположения объектов.
Внешний вид.
Аппаратура геодезическая спутниковая многочастотная
Рисунок № 1
Внешний вид.
Аппаратура геодезическая спутниковая многочастотная
Рисунок № 2
Внешний вид.
Аппаратура геодезическая спутниковая многочастотная
Рисунок № 3
Внешний вид.
Аппаратура геодезическая спутниковая многочастотная
Рисунок № 4
Внешний вид.
Аппаратура геодезическая спутниковая многочастотная
Рисунок № 5
Внешний вид.
Аппаратура геодезическая спутниковая многочастотная
Рисунок № 6
Внешний вид.
Аппаратура геодезическая спутниковая многочастотная
Рисунок № 7
Внешний вид.
Аппаратура геодезическая спутниковая многочастотная
Рисунок № 8
Программное обеспечение
Для управления аппаратурой используется программное обеспечение (ПО) Surpad, осуществляющее взаимодействие узлов смарт-антенны, обработку измерительной информации, отображение результатов измерений на дисплее контроллера и их экспорт по интерфейсным каналам.
Метрологически значимая часть ПО аппаратуры и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений. Разделение на метрологически значимое и не значимое ПО не произведено.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077 - 2014.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Surpad |
Номер версии (идентификационный номер) ПО |
4.0 |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
Знак утверждения типа
Знак утверждения типананосится на нижнюю панель смарт-антенны в виде наклейки на и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к аппаратуре геодезической спутниковой многочастотной E-Survey E100, E-Survey E300, E-Survey E300 Pro, E-Survey E600, E-Survey E800, E-Survey Net20 Plus
ГОСТ Р 8.793-2012 ГСИ. Аппаратура спутниковая геодезическая. Методика поверки ГОСТ Р 53340-2009 Приборы геодезические. Общие технические условия
Приказ Росстандарта № 2831 от 29.12.2018 «Об утверждении Государственной поверочной схемы для координатно-временных измерений»
Техническая документация изготовителя
Поверка
Поверка осуществляется по документу ГОСТ Р 8.793-2012 «ГСИ. Аппаратура спутниковая геодезическая. Методика поверки».Основные средства поверки:
-
- рабочий эталон 3-го разряда - эталонные линейные базисы и эталонные пространственные полигоны в диапазоне длин до 4000 км в соответствии с Приказом Росстандарта от 29.12.2018 № 2831, предел допускаемой абсолютной погрешности эталонных базисов и эталонных пространственных полигонов Д от 1,5 до 300 мм;
-
- линейка измерительная металлическая 300 мм по ГОСТ 427-75, регистрационный номер 66266-16 в Федеральном информационном фонде;
-
- рулетка измерительная металлическая 2-го разряда по ГОСТ 7502-98, регистрационный номер 46391-11 в Федеральном информационном фонде;
-
- термогигрометр ИВА-6Н-КП-Д, регистрационный номер 46434-11 в Федеральном информационном фонде.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемой аппаратуры с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска пове-рительного клейма.
Изготовитель
Фирма Shanghai e-Compass Science &Technology Co., Ltd., Китай
Адрес: Lianhang Rd, Pujiang Town, Minhang District, Shanghai, China
Web-сайт: esurvey-gnss.com
Заявитель
Общество с ограниченной ответственностью «Геотехнологии» (ООО «Геотехнологии») Адрес: 680042, г. Хабаровск, ул. Шелеста, д. 23
Телефон: +7 (4212) 25-44-44, +7 (4212) 75-88-99
Факс: +7 (4212) 75-88-88
Web-сайт: gtdv.ru
E-mail: info@gtdv.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
Адрес: 141570, Московская обл., Солнечногорский район, г. Солнечногорск,
рабочий поселок Менделеево, промзона ФГУП ВНИИФТРИ
Телефон (факс): (495) 526-63-00
Web-сайт: www.vniiftri.ru
E-mail: office@vniiftri.ru
Принцип действия аппаратуры основан на измерении параметров навигационных сигналов глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС (параметры сигналов ГНСС согласно ИКД «ГЛОНАСС», редакция 1.0 от 2016 г.; IS-GPS-200E от 08.06.2010, IS-GPS-705A от 08.06.2010; OS SIS ICD, lssue 1.2 от 2014 г.; QZSS SIS ICD от 2007 г.) в частотных диапазонах L1, L2, L3; GPS в частотных диапазонах L1CT, L2CT, L2ВТ, L3; BEIDOU в частотных диапазонах В1, В2; GALILEO в частотных диапазонах Е1, Е5; SBAS L1, L2; QZSS в частотных диапазонах L1, L2, L5 и их последующей обработке. Принятый широкополосный сигнал преобразуется, фильтруется, оцифровывается и распределяется по различным каналам. Процессор смарт-антенны контролирует процесс отслеживания сигнала.
Конструктивно аппаратура состоит из основных частей: смарт-антенны и антенны УКВ. Смарт-антенна выполнена в моноблочном корпусе со встроенной ГНСС-антенной. В корпусе расположены: модуль беспроводной технологии Bluetooth®, модуль обработки и хранения информации, модуль управления, индикации и вывода информации. Смарт-антенна осуществляют непрерывный прием и обработку сигналов со спутников космических навигационных систем. Данные съемки накапливаются во внутренней памяти. Связь с внешними устройствами осуществляется через порты COM и USB, а также через модуль беспроводного канала передачи данных Bluetooth®, Wi-Fi. Имеется возможность подключения внешнего источника электропитания.
Аппаратура изготавливается в шести модификациях Е-Survey E100, Е-Survey E300, Е-Survey E300 Pro, Е-Survey E600, Е-Survey E800 и Е-Survey Net20 Plus. Модификации отличаются друг от друга внешним видом, количеством принимаемых каналов, метрологическими характеристиками, габаритными размерами и массой.
Пломбирование крепёжных винтов корпуса смарт-антенны не предусмотрено, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей.
Общий вид аппаратуры (смарт-антенны) E-Survey E100, E-Survey E300, E-Survey E300 Pro, E-Survey E600, E-Survey E800 приведен на рисунке 1. Общий вид аппаратуры E-Survey Net20 Plus с указанием места нанесения знака утверждения типа приведен на рисунке 2. Общий вид аппаратуры (смарт-антенны) E-Survey E100, E-Survey E300, E-Survey E300 Pro, E-Survey E600, E-Survey E800 со стороны нижней панели с указанием места нанесения знака утверждения типа приведен на рисунке 3. Общий вид аппаратуры E-Survey Net20 Plus со стороны задней панели приведен на рисунке 4. Общий вид антенны УКВ приведен на рисунке 5.

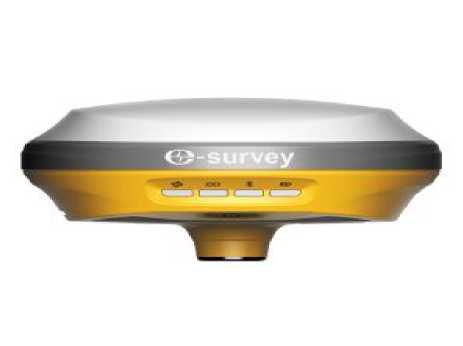

а) E-Survey E100
О -survey

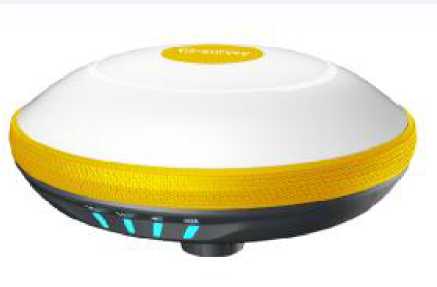

в) E-Survey E600

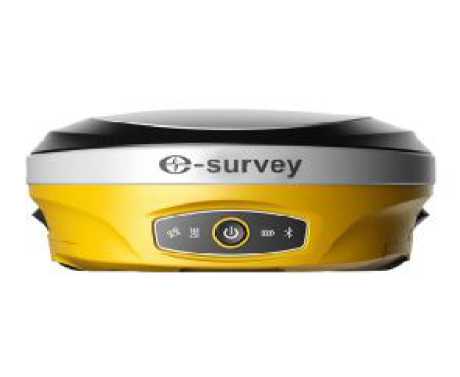

б) E-Survey E300, E-Survey E300 Pro

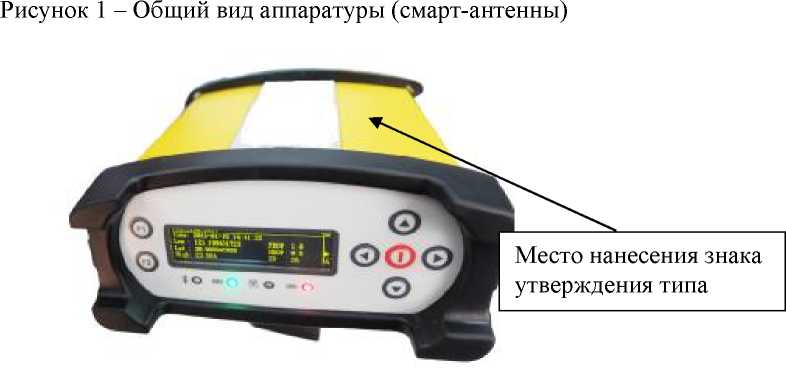

Рисунок 2 - Общий вид аппаратуры E-Survey Net20 Plus с указанием места нанесения знака утверждения типа
Место нанесения знака утверждения типа
б) E-Survey E300, E-Survey E300 Pro
а) E-Survey E100
в) E-Survey E600
Место нанесения знака утверждения типа

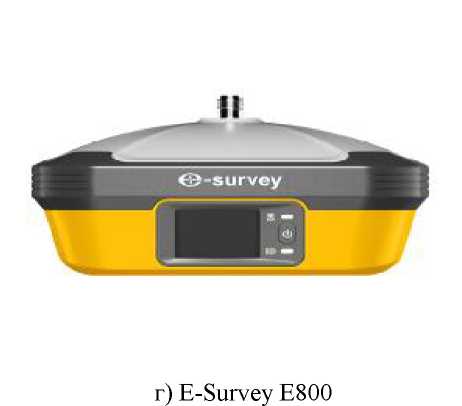

г) E-Survey E800
Рисунок 3 - Общий вид аппаратуры (смарт-антенны) со стороны нижней панели с указанием места нанесения знака утверждения типа

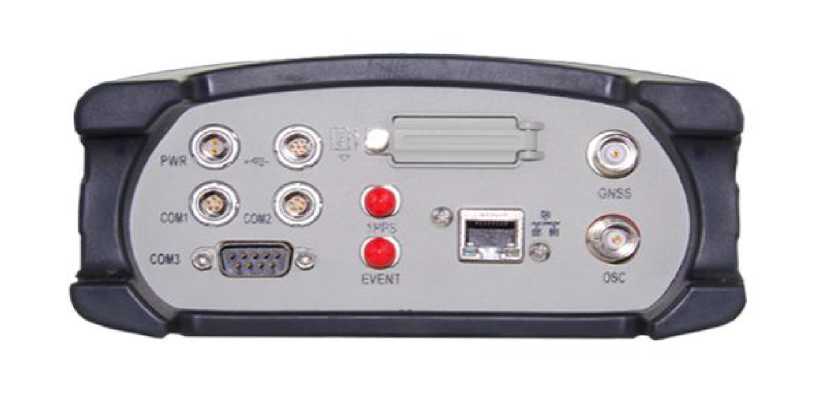

Рисунок 4 - Общий вид аппаратуры E-Survey Net20 Plus со стороны задней панели

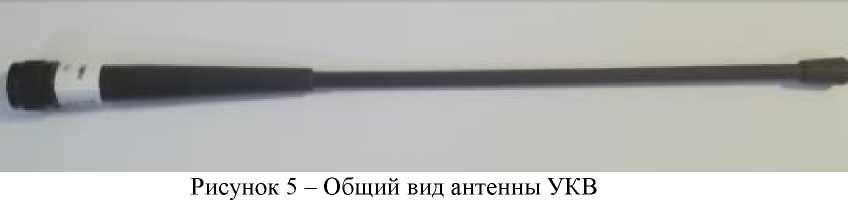

Таблица 8 - Комплектность аппаратуры E-Survey E100
Наименование |
Обозначение |
Количество |
1 Аппаратура геодезическая спутниковая многочастотная в составе: |
Е-Survey E100 |
1 комплект |
1.2 Смарт-антенна |
1 шт. | |
1.3 USB-кабель |
1 шт. | |
1.4 Адаптер питания |
1 шт. | |
1.5 Антенна УКВ |
1 шт. | |
1.6 Футляр транспортировочный (сумка) |
1 шт. | |
2 «Аппаратура геодезическая спутниковая многочастотная E-Survey E100, E-Survey E300, E-Survey E300 Pro, E-Survey E600, E-Survey E800, E-Survey Net20 Plus». Руководство по эксплуатации |
1 экз. | |
3 «Аппаратура геодезическая спутниковая многочастотная E-Survey E100, E-Survey E300, E-Survey E300 Pro, E-Survey E600, E-Survey E800, E-Survey Net20 Plus». Паспорт |
1 экз. |
Таблица 9 - Комплектность аппаратуры E-Survey E300, E-Survey E300 Pro, E-Survey E600, E-Survey E800
Наименование |
Обозначение |
Количество |
1 Аппаратура геодезическая спутниковая многочастотная в составе: |
Е-Survey E300, или Е-Survey E300 Pro, или Е-Survey E600, или Е-Survey E800 |
1 комплект |
Продолжение таблицы 9
1.2 Смарт-антенна |
1 шт. | |
1.3 USB-кабель |
1 шт. | |
1.4 Антенна УКВ |
1 шт. | |
1.6 Кабель питания |
1 шт. | |
1.7 Футляр транспортировочный (кейс) |
1 шт. | |
2 «Аппаратура геодезическая спутниковая многочастотная E-Survey E100, E-Survey E300, E-Survey E300 Pro, E-Survey E600, E-Survey E800, E-Survey Net20 Plus». Руководство по эксплуатации |
1 экз. | |
3 «Аппаратура геодезическая спутниковая многочастотная E-Survey E100, E-Survey E300, E-Survey E300 Pro, E-Survey E600, E-Survey E800, E-Survey Net20 Plus». Паспорт |
1 экз. | |
Таблица 10 - Комплектность аппаратуры E-Survey Net20 |
Plus | |
Наименование |
Обозначение |
Количество |
1 Аппаратура геодезическая спутниковая многочастотная в составе: |
Е-Survey Net20 Plus |
1 комплект |
1.2 Приемник |
1 шт. | |
1.3Ethernet кабель |
1 шт. | |
1.4 Блок питания |
1 шт. | |
1.5 GNSS антенна |
1 шт. | |
1.6 Кабель соединительный COM |
1 шт. | |
1.7 Антенна УКВ |
1 шт. | |
1.8 Транспортировочная упаковка |
1 шт. | |
2 «Аппаратура геодезическая спутниковая многочастотная E-Survey E100, E-Survey E300, E-Survey E300 Pro, E-Survey E600, E-Survey E800, E-Survey Net20 Plus». Руководство по эксплуатации |
1 экз. | |
3 «Аппаратура геодезическая спутниковая многочастотная E-Survey E100, E-Survey E300, E-Survey E300 Pro, E-Survey E600, E-Survey E800, E-Survey Net20 Plus». Паспорт |
1 экз. |
Таблица 2 - Метрологические характеристики аппаратуры E-Survey E100, E-Survey E300, E-Survey E300 Pro
Наименование характеристики |
Значение | |
Аппаратура Е-Survey E100 |
Аппаратура Е-Survey E300, E-Survey E300 Pro | |
Режимы «Статика» и «Быстрая статика» н Доверительные границы абсолютной погрешности измерений длины базиса (при доверительной вероятности 0,997), мм:
|
±3-(2 + 1-10^-D) 2) ±3-(3 + 1-10^-D) |
±3-(2 + 0,5-10^-D) ±3<3 + 0,5-10^-D) |
Режимы «Кинематика с постобработкой» и «Кинематика в реальном времени (RTK)» 1) Доверительные границы абсолютной погрешности измерений длины базиса (при доверительной вероятности 0,997), мм:
|
±3-(4 + 1-10^-D) ±3<8 + 1-10^-D) |
Продолжение таблицы 2
Наименование характеристики |
Значение | |
Аппаратура Е-Survey E100 |
Аппаратура Е-Survey E300, E-Survey E300 Pro | |
Режим «Дифференциальные кодовые измерения» 3) Доверительные границы абсолютной погрешности определения координат (при доверительной вероятности 0,997), мм:
|
±600 ±1200 | |
Режим «Автономный» Доверительные границы абсолютной погрешности определения координат (при доверительной вероятности 0,997), мм:
|
±3300 ±4200 | |
|
Таблица 3 - Метрологические характеристики аппаратуры E-Survey E600, E-Survey E800
Наименование характеристики |
Значение |
Режимы «Статика» и «Быстрая статика» н Доверительные границы абсолютной погрешности измерений длины базиса (при доверительной вероятности 0,997), мм:
|
±3-(2 + 1-10_6S-D) 2) ±3-(3 + 1-10 6-D) |
Режимы «Кинематика с постобработкой» и «Кинематика в реальном времени (RTK)» 1) Доверительные границы абсолютной погрешности измерений длины базиса (при доверительной вероятности 0,997), мм:
|
±3-(4 + 1-10_6-D) ±3<8 + 1-10 6-D) |
Режим «Дифференциальные кодовые измерения» 3) Доверительные границы абсолютной погрешности определения координат (при доверительной вероятности 0,997), мм:
|
±600 ±1200 |
Продолжение таблицы 3
Режим «Автономный» Доверительные границы абсолютной погрешности определения координат (при доверительной вероятности 0,997), мм:
|
±3300 ±4200 |
|
Таблица 4 - Метрологические характеристики аппаратуры E-Survey Net20 Plus
Наименование характеристики |
Значение |
Режимы «Статика» и «Быстрая статика» н Доверительные границы абсолютной погрешности измерений длины базиса (при доверительной вероятности 0,997), мм: - в плане |
±3-(2 + 1-10^-D) 2) |
- по высоте |
±3-(3 + 1-1O 6-D) |
Режимы «Кинематика с постобработкой» и «Кинематика в реальном времени (RTK)» 1) Доверительные границы абсолютной погрешности измерений длины базиса (при доверительной вероятности 0,997), мм: - в плане |
±3-(4 + 1-1O_6-D) |
- по высоте |
±3<8 + 1-1O 6-d) |
Режим «Дифференциальные коДовые измерения» 3 Доверительные границы абсолютной погрешности определения координат (при доверительной вероятности 0,997), мм: - в плане |
±600 |
- по высоте |
±1200 |
Режим «Автономный» Доверительные границы абсолютной погрешности определения координат (при доверительной вероятности 0,997), мм: - в плане |
±3300 |
- по высоте |
±4200 |
|
Таблица 5 - Основные технические характеристики аппаратуры E-Survey E100, E-Survey E300, E-Survey E300 Pro
Наименование характеристики |
Значение для аппаратуры | |
Е-Survey E100 |
Е-Survey E300, E-Survey E300 Pro | |
Количество каналов |
488 |
700 |
Принимаемые сигналы |
GPS: L1CA/L1C/L2C/L2P /L5 GLONASS: L1СТ/L2СТ/L2ВТ/L 3BeiDou:B1/B2 Galileo: 1/E5/AltBOC/E5a/E 5b/E6 SBAS: L1/L5 QZSS: L1/L2C/L5 |
GPS: L1CA/L1P/L1C/L2P/L2C/ L5 GLONASS: G1, G2, G3 BeiDou: B1I, B2I, B3I, B1C, B2a, B2b, ACEBOC Galileo: E1, E5a, E5b, ALTBOC, E6 QZSS: L1C/A, L1C, L2C, L5, LEX SBAS, IRNSS L-Band: ATLAS |
Напряжение питания постоянного тока, В: | ||
- от внешнего источника |
от 9 до 28 | |
- от внутренней аккумуляторной батареи |
от 6,7 до 7,7 | |
Диапазон рабочих температур, °С |
от -45 до +65 | |
Габаритные размеры смарт-антенны, мм, не более: | ||
- диаметр |
148 |
158 |
- высота |
62 |
53 |
Масса смарт-антенны, кг, не более |
0,8 |
0,95 |
Таблица 6 - Основные технические характеристики аппаратуры E-Survey E600, E-Survey E800
Наименование характеристики |
Значения | |
Аппаратура E-Survey E600 |
Аппаратура E-Survey E800 | |
Количество каналов |
600 |
600 |
Принимаемые сигналы |
GPS: L1CA/L1C/L2C/L2P/L5 GLONASS: L1СТ/L2СТ/L2ВТ/L3 BeiDou: B1/B2 Galileo: E1/E5/AltBOC/E5a/E5b/E6 SBAS: L1/L5 QZSS: L1/L2C/L5 | |
Напряжение питания постоянного тока, В:
|
от 9 до 28 от 6,7 до 7,7 | |
Диапазон рабочих температур, °С |
от -45 до +65 | |
Габаритные размеры смарт-антенны, мм, не более:
|
155 76 |
155 72 |
Масса смарт-антенны, кг, не более |
1,2 |
1,25 |
Таблица 7 - Основные технические характеристики аппаратуры E-Survey Net20 Plus
Наименование характеристики |
Значение |
Количество каналов |
555 |
Принимаемые сигналы |
GPS: L1 CA/L2E/L2C/L5 GLONASS: L1СA/L2СA/L3 CDMA BeiDou: B1/B2/B3 Galileo: E1/E5A/E5B/E5AltBOC/E6 SBAS: L1 CA/L5 QZSS: L1CA/L1SAIF/L1C/L2C/L5 NAVIC: L5 |
Напряжение питания постоянного тока:
|
от 9 до 28 от 6,7 до 7,7 |
Диапазон рабочих температур, °С |
от -45 до +65 |
Габаритные размеры смарт-антенны, мм, не более:
|
222 164 79 |
Масса смарт-антенны, кг, не более |
1,93 |
