Номер по Госреестру СИ: 78185-20
78185-20 Датчики температуры торможения
(П-116М1)
Назначение средства измерений:
Датчики температуры торможения П-116М1 (далее - датчики) предназначены для измерений температуры воздуха и выдачи двух автономных электрических сигналов, пропорциональных измеряемой температуре.

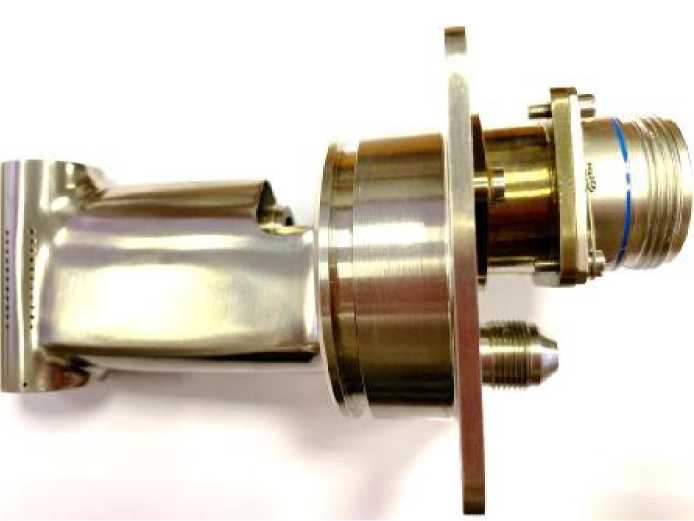

Внешний вид.
Датчики температуры торможения
Рисунок № 1
Общие сведения
Дата публикации - 27.05.2020
Срок свидетельства - 27.04.2030
Номер записи - 177205
ID в реестре СИ - 1228821
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
П-116М1, Нет модификации,
Производитель
Изготовитель - Акционерное общество «Казанское приборостроительное конструкторское бюро» (АО «КПКБ»)
Страна - РОССИЯ
Населенный пункт - г. Казань
Уведомление о начале осуществления предпринимательской деятельности -
В зависимости от выбранного года и вида поверок (все поверки, первичные или периодические) строится гистаграмма межповерочных интервалов (МПИ) за выбранный период, исчисляемых в днях. Информация о МПИ берется из реальных свидетельств о поверке. Далее, осуществляется фильтрация данных за счет усреднения интервалов, что позволяет выделить наиболее популярные МПИ. Полученные усредненные данные используются для построения графиков и вывода таблицы.
Отчет содержит 4 интерактивных графика (круговую и колончатые диаграммы) и таблицу. Графики имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией фильтра данных и сортировки по любой из колонок, информация приведена в целых чисел и процентах.
Внимание! К информации о виде поверки в ФГИС АРШИН стоит относиться критично. Отчет строится не быстро.
Бесплатный
Статистика
Кол-во поверок - 10
Выдано извещений - 0
Кол-во периодических поверок - 10
Кол-во средств измерений - 3
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 730 дн.
Приказы РСТ, где упоминается данный тип СИ
№841 от 2020.04.27 ПРИКАЗ. Об утверждении типов средств измерений 43 шт Грачева
№65 от 2025.01.16 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (23)
Наличие аналогов СИ: Датчики температуры торможения (П-116М1)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество «Казанское приборостроительное конструкторское бюро» (АО «КПКБ»)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
78188-20 27.04.2030 |
Датчики температуры, П-109М4 Акционерное общество «Казанское приборостроительное конструкторское бюро» (АО «КПКБ») (РОССИЯ г. Казань) |
ОТ МП |
2 года |
|
78187-20 27.04.2030 |
Термопары, Т-99 Акционерное общество «Казанское приборостроительное конструкторское бюро» (АО «КПКБ») (РОССИЯ г. Казань) |
ОТ МП |
2 года |
|
78186-20 27.04.2030 |
Датчики температуры термоэлектрические, ТК-162М Акционерное общество «Казанское приборостроительное конструкторское бюро» (АО «КПКБ») (РОССИЯ г. Казань) |
ОТ МП |
2 года |
|
78185-20 27.04.2030 |
Датчики температуры торможения, П-116М1 Акционерное общество «Казанское приборостроительное конструкторское бюро» (АО «КПКБ») (РОССИЯ г. Казань) |
ОТ МП |
2 года |
|
78184-20 27.04.2030 |
Датчики температуры термоэлектрические, ТК-161М Акционерное общество «Казанское приборостроительное конструкторское бюро» (АО «КПКБ») (РОССИЯ г. Казань) |
ОТ МП |
2 года |
|
78183-20 27.04.2030 |
Датчики температуры термоэлектрические, Т-158М1 Акционерное общество «Казанское приборостроительное конструкторское бюро» (АО «КПКБ») (РОССИЯ г. Казань) |
ОТ МП |
2 года |
|
78182-20 27.04.2030 |
Датчики температуры торможения, П-116 Акционерное общество «Казанское приборостроительное конструкторское бюро» (АО «КПКБ») (РОССИЯ г. Казань) |
ОТ МП |
2 года |
Цель отчета предоставить детальную информацию относительно парка средств измерений, выбранной организации. Качество отчета напрямую зависит от качества заполнения поля Владелец СИ при поверке. По этой причине, в выпадающем списке выбора организаций возможно появление нескольких наименований одной и той же организации, а в результатах работы отчета отсутствие ряда позиций по СИ (поле владельца не заполнялось или заполнялось по-разному).
В отчете представлена следующая информация по парку СИ организации:
- наименование СИ (номер в АРШИНЕ, модификация, обозначение типа, ссылка на АРШИН)
- наименование организации-производителя и страны производства
- год производства и заводской номер
- наименование организации, проводившей поверку
- дата последней поверки и срок окончания поверки
- величина интервала между поверками в днях и годах
- кол-во поверок данного СИ, зарегистрированных в АРШИНе
Кто поверяет Датчики температуры торможения (П-116М1)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 7 | 0 | 7 | 0 | 3 | 0 | 3 | ||
| АО "НЕФТЕАВТОМАТИКА" (RA.RU.310667) | 3 | 0 | 3 | 0 | 3 | 0 | 3 |
Стоимость поверки Датчики температуры торможения (П-116М1)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист этикетки типографским методом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам температуры торможения П-116М1
ЯСИЛ.405211.013 ТУ Датчик температуры торможения П-116М1.Технические условия
Поверка
Поверкаосуществляется по документу ИЦРМ-МП-004-20 «Датчики температуры торможения П-116М1. Методика поверки», утверждённому ООО «ИЦРМ » 31.01.2020 г.
Основные средства поверки:
- термометр сопротивления платиновый вибропрочный эталонный ПТСВ-9-2 (регистрационный номер в Федеральном информационном фонде 65421-16);
- система поверки термопреобразователей автоматизированная АСПТ (регистрационный номер в Федеральном информационном фонде 19973-06).
Допускается применение аналогичных средств измерений, обеспечивающих
определение метрологических характеристик поверяемых датчиков с требуемой точностью.
Знак поверки наносится в свидетельство о поверке.
Изготовитель
Акционерное общество «Казанское приборостроительное конструкторское бюро » (АО «КПКБ»)
ИНН 1660151791
Адрес: 420061, г. Казань, ул. Сибирский тракт, д. 1
Телефон (факс): +7 (843) 202-05-02
E-mail: office@kpkb.ru
Испытательный центр
Общество с ограниченной ответственностью « разработок в области метрологии»Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35,36 Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Принцип действия датчиков основан на использовании свойства металла (платиновой проволоки) изменять свое электрическое сопротивление в зависимости от изменения температуры.
Датчики представляют собой неразборную конструкцию. Чувствительным элементом датчиков является трубчатый изолированный каркас, на который бифилярно намотана платиновая проволока. Каркас герметично закрыт кожухом. Чувствительный элемент располагается в стойке корпуса. Концы платиновой проволоки с помощью проводов присоединены к контактам вилки электрического соединителя и образуют две независимые электрические цепи. Вилка электрического соединителя служит для подключения к внешней электрической цепи.
Датчики неремонтопригодные.
Общий вид датчиков представлен на рисунке 1.
Рисунок 1 - Общий вид датчиков
Пломбирование датчиков не предусмотрено.
Программное обеспечение отсутствует.
Таблица 3 -
|
Наименование |
Обозначение |
Количество |
|
Датчик температуры торможения П-116М1 |
ЯСИЛ.405211.013 |
1 шт. |
|
Этикетка |
ЯСИЛ.405211.013 ЭТ |
1 экз. |
|
Руководство по технической эксплуатации* |
ЯСИЛ.405211.013 РЭ |
1 экз. |
|
Методика поверки* |
ИЦРМ-МП-004-20 |
1 экз. |
|
* На партию датчиков, поставляемых в один адрес, поставляется 1 экземпляр. | ||
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Рабочий диапазон измерений температуры, °C |
от -70 до +85 |
|
Условное обозначение номинальной статической характеристики (НСХ) по ГОСТ 6651-2009 |
100П |
|
Номинальное значение электрического сопротивления при температуре 0 °С (Ro), Ом |
100 |
|
Температурный коэффициент сопротивления а, оС-1 |
0,00391 |
|
Класс допуска по ГОСТ 6651-2009 |
B |
|
Пределы допускаемого отклонения электрического сопротивления от НСХ в температурном эквиваленте по ГОСТ 6651-2009, °С |
±(0,35+0,005-|t|*) |
|
* t - значение измеряемой температуры, °С. | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Электрическое сопротивление изоляции датчика, МОм, не менее: - при температуре (25±10) °С и относительной влажности от 45 до 80 % |
20 |
|
- при повышенной температуре |
5 |
|
- при повышенной влажности |
1 |
|
Максимальный измерительный ток, мА, не более |
5 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С: | |
|
- в зоне электрического соединителя |
от -70 до +60 |
|
- в зоне чувствительного элемента |
от -70 до +85 |
|
- относительная влажность воздуха при температуре +35 °С, %, не более: | |
|
- в зоне электрического соединителя |
98 |
|
- в зоне чувствительного элемента |
100 |
|
Предельные условия эксплуатации: - температура окружающего воздуха, °С: | |
|
- в зоне электрического соединителя |
от -70 до +100 |
|
- в зоне чувствительного элемента |
от -70 до +100 |
|
Габаритные размеры (длинахширинахвысота), не более |
80х70х148 |
|
Масса, кг, не более |
0,78 |
|
Средняя наработка до отказа, ч |
300000 |
|
Назначенный срок службы, лет |
20 |
