Номер по Госреестру СИ: 78186-20
78186-20 Датчики температуры термоэлектрические
(ТК-162М)
Назначение средства измерений:
Датчики температуры термоэлектрические ТК-162М (далее - датчики) предназначены для измерений температуры выходящего газа за турбиной и выдачи двух автономных сигналов напряжения постоянного тока, пропорциональных измеряемой температуре.

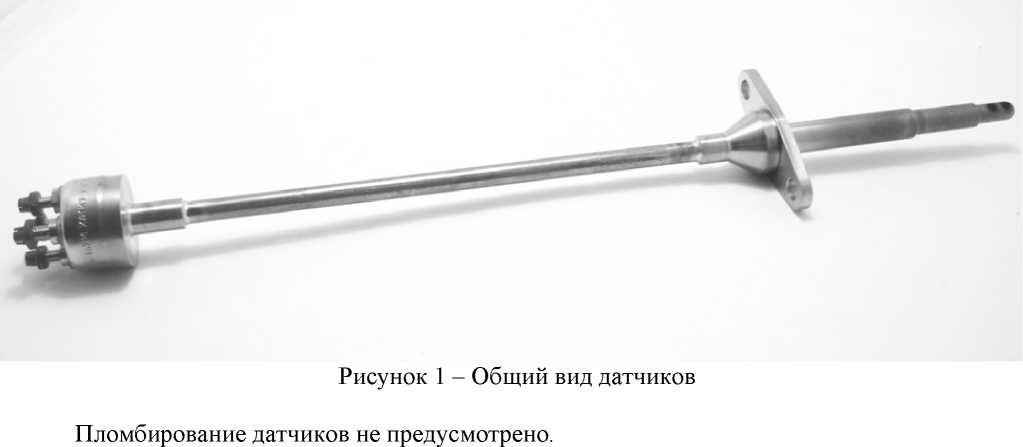

Внешний вид.
Датчики температуры термоэлектрические
Рисунок № 1
Общие сведения
Дата публикации - 27.05.2020
Срок свидетельства - 27.04.2025
Номер записи - 177206
ID в реестре СИ - 1228820
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - АО "Казанское приборостроительное конструкторское бюро"
Страна - РОССИЯ
Населенный пункт - г.Казань
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по разделам областей измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные разделы областей измерений. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношением или пропорции между разделами областей измерений.
На круговой диаграмме показано количественное соотношение между разделами областей измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные разделы областей измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН.
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по разделам областей измерений, но уже в динамике по годам начиная с 2000 года.
Статистика
Кол-во поверок - 48
Выдано извещений - 0
Кол-во периодических поверок - 48
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 730 дн.
Приказы РСТ, где упоминается данный тип СИ
№841 от 2020.04.27 ПРИКАЗ. Об утверждении типов средств измерений 43 шт Грачева
Наличие аналогов СИ: Датчики температуры термоэлектрические (ТК-162М)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений АО "Казанское приборостроительное конструкторское бюро"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
78188-20 27.04.2025 |
Датчики температуры, П-109М4 АО "Казанское приборостроительное конструкторское бюро" (РОССИЯ г.Казань) |
ОТ МП |
2 года |
|
78187-20 27.04.2025 |
Термопары, Т-99 АО "Казанское приборостроительное конструкторское бюро" (РОССИЯ г.Казань) |
ОТ МП |
2 года |
|
78186-20 27.04.2025 |
Датчики температуры термоэлектрические, ТК-162М АО "Казанское приборостроительное конструкторское бюро" (РОССИЯ г.Казань) |
ОТ МП |
2 года |
|
78185-20 27.04.2025 |
Датчики температуры торможения, П-116М1 АО "Казанское приборостроительное конструкторское бюро" (РОССИЯ г.Казань) |
ОТ МП |
2 года |
|
78184-20 27.04.2025 |
Датчики температуры термоэлектрические, ТК-161М АО "Казанское приборостроительное конструкторское бюро" (РОССИЯ г.Казань) |
ОТ МП |
2 года |
|
78183-20 27.04.2025 |
Датчики температуры термоэлектрические, Т-158М1 АО "Казанское приборостроительное конструкторское бюро" (РОССИЯ г.Казань) |
ОТ МП |
2 года |
|
78182-20 27.04.2025 |
Датчики температуры торможения, П-116 АО "Казанское приборостроительное конструкторское бюро" (РОССИЯ г.Казань) |
ОТ МП |
2 года |
Отчет "V_13 Поверки по производителю СИ (подробно)" будет крайне полезен руководителям организаций, оказывающих услуги поверки, при поиске новых клиентов, анализе рынка услуг при доминировании нескольких производителей СИ и оценке позиций конкурентов.
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующего производителя СИ или нескольких производителей одновременно. Список производителей формируется из реестра утвержденных типов СИ ФГИС АРШИН. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного производителя.
2- Указать минимальный объём поверок (организации, имеющие меньше поверок отображаться в отчете не будут).
Результаты обработки данных будут представлены в табличной форме. Таблица обладает функцией поиска и сортировки по любой из колонок.
Таблица содержит 6 колонок:
- Номер в госреестре типа СИ с ссылкой на соответствующий раздел реестра
- Ссылочное поле на описание типа СИ с наименованием средства измерений
- Количество средств измерений данного типа СИ, засветившихся в ФГИС АРШИН
- Количество уникальных владельцев СИ, имеющих на балансе СИ данного типа
- Организации, которые когда-либо поверяли СИ данного типа с указанием количества поверок (фильтр по кол-ву поверок устанавливается в настройках отчета)
- Организации, которые осуществляли поверки СИ данного типа за последний год с указанием количества поверок (фильтр по кол-ву поверок устанавливается в настройках отчета)
Кто поверяет Датчики температуры термоэлектрические (ТК-162М)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 48 | 0 | 48 | 0 | 0 | 0 | 0 |
Стоимость поверки Датчики температуры термоэлектрические (ТК-162М)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист этикетки типографским методом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам температуры термоэлектрическим ТК-162М
ЯСИЛ.405221.031 ТУ Датчик температуры термоэлектрический ТК-162М. Технические условия
Поверка
Поверкаосуществляется по документу ИЦРМ-МП-002-20 «Датчики температуры
термоэлектрические ТК-162М. Методика поверки», утверждённому ООО «ИЦРМ» 24.01.2020 г.
Основные средства поверки:
- преобразователь термоэлектрический платинородий -платинородиевый эталонный ПРО (регистрационный номер в Федеральном информационном фонде 41201-09);
- термометр сопротивления платиновый вибропрочный эталонный ПТСВ-8-3 (регистрационный номер в Федеральном информационном фонде 57557-14);
- система поверки термопреобразователей автоматизированная АСПТ (регистрационный номер в Федеральном информационном фонде 19973-06).
Допускается применение аналогичных средств измерений, обеспечивающих
определение метрологических характеристик поверяемых датчиков с требуемой точностью.
Знак поверки наносится в свидетельство о поверке.
Изготовитель
Акционерное общество «Казанское приборостроительное конструкторское бюро » (АО «КПКБ»)
ИНН 1660151791
Адрес: 420061, г. Казань, ул. Сибирский тракт, д. 1
Телефон (факс): +7 (843) 202-05-02
E-mail: office@kpkb.ru
Испытательный центр
Общество с ограниченной ответственностью « разработок в области метрологии»Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35,36 Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Принцип действия датчиков основан на возникновении термоэлектродвижущей силы (далее - ТЭДС) в электрической цепи, состоящей из двух разнородных сплавов (термоэлектродов), при помещении рабочего и свободных концов датчиков в среды с различными температурами. Значение ТЭДС определяется типом материалов термоэлектродов и разностью температур рабочего и свободных концов датчиков.
Датчики представляют собой неразборную конструкцию, имеющую термоэлемент кабельного типа. В зоне рабочего конца термоэлемент имеет равномерное утонение и два рабочих спая из термоэлектродных жил хромель (положительный) и алюмель (отрицательный), изолированных между собой и от оболочки кабеля. Рабочий конец термоэлемента герметизирован. Термоэлемент закреплен во втулке, соединенной с камерой торможения и фланцем, предназначенным для закрепления датчика на изделии. Для правильной установки на изделии относительно газового потока ось датчика и ось крепежных отверстий фланца смещены относительно друг друга. Выходящие из термоэлемента термоэлектродные жилы в головке датчика приварены к контактным винтам, выполненным из соответствующих сплавов (хромель и алюмель). Контактные винты являются свободными концами датчиков. Знаки «V» на головке датчика указывают на электрические цепи между винтами М4 (хромель) и М5 (алюмель). Самоконтрящиеся гайки служат для закрепления наконечников соединительных (компенсационных) проводов.
Датчики неремонтопригодные.
Общий вид датчиков представлен на рисунке 1.
Программное обеспечение отсутствует.
Таблица 3 -
|
Наименование |
Обозначение |
Количество |
|
Датчик температуры термоэлектрический ТК- 162М |
ЯСИЛ.405221.031 |
1 шт. |
|
Этикетка |
ЯСИЛ.405221.031 ЭТ |
1 экз. |
|
Руководство по эксплуатации* |
ЯСИЛ.405221.031 РЭ |
1 экз. |
|
Методика поверки* |
ИЦРМ-МП-002-20 |
1 экз. |
|
* На партию датчиков, поставляемых в один адрес, поставляется 1 экземпляр. | ||
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Рабочий диапазон измерений температуры, °C |
от 0 до +1000 |
|
Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ Р 8.585-2001 |
K |
|
Класс допуска по ГОСТ Р 8.585-2001 |
2 |
|
Пределы допускаемого отклонения ТЭДС от НСХ в температурном эквиваленте по ГОСТ Р 8.585-2001, °С
|
±2,5 * ±0,00757* |
|
* t - значение измеряемой температуры. | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Электрическое сопротивление изоляции, МОм, не менее: - при температуре (25±10) °С и относительной влажности от 45 до 75 % |
101); 0,022) |
|
- при температуре рабочего конца (700±50) °С и (800+50) °С |
0,05 |
|
- после воздействия повышенной влажности |
0,05 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С: - в зоне головки датчика |
от -60 до +300 |
|
- в зоне от фланца до головки датчика |
от -60 до +550 |
|
- в зоне рабочего конца датчика |
от -60 до +1000 |
|
- относительная влажность воздуха при температуре +35 °С, %, не более |
100 |
|
Длина монтажной части, мм, не более |
93 |
|
Диаметр монтажной части, мм, не более |
11 |
|
Длина погружаемой части, мм, не более |
71 |
|
Длина наружной части, мм, не более |
245 |
|
Масса, кг, не более |
0,3 |
|
Средняя наработка до отказа, ч |
100000 |
|
Назначенный срок службы, лет |
20 |
|
