Номер по Госреестру СИ: 77501-20
77501-20 Системы автоматизированные измерительные
(ТЕСТ-1801)
Назначение средства измерений:
Системы автоматизированные измерительные ТЕСТ-1801 (далее по тексту - системы) предназначены для воспроизведений напряжения постоянного тока, воспроизведений амплитудных значений напряжения переменного тока, измерений мгновенных значений напряжения постоянного тока, а также для регистрации и отображения результатов измерений и расчетов.

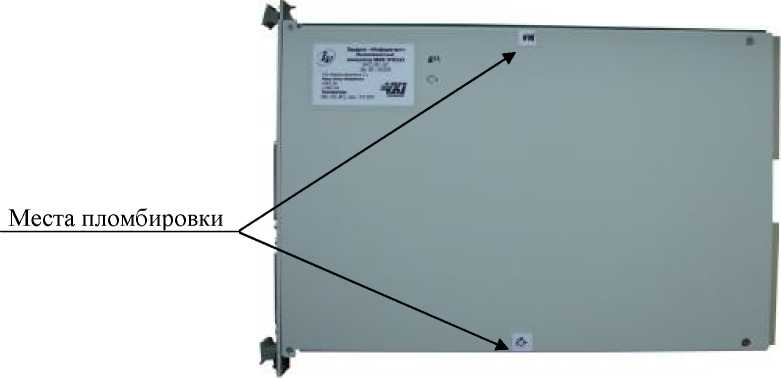

Внешний вид.
Системы автоматизированные измерительные
Рисунок № 1

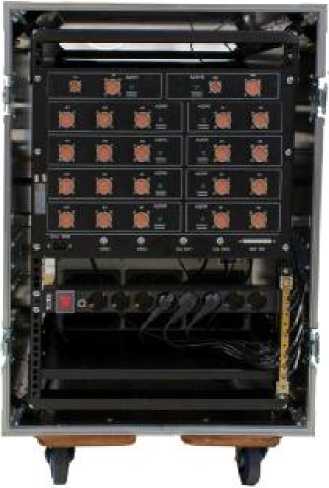

Внешний вид.
Системы автоматизированные измерительные
Рисунок № 2

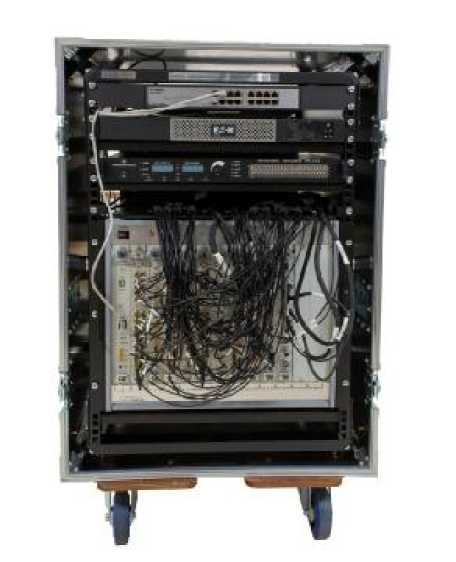

Внешний вид.
Системы автоматизированные измерительные
Рисунок № 3
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 19.02.2025
Номер записи - 176370
ID в реестре СИ - 1140846
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - ООО "VXI-Системы"
Страна - РОССИЯ
Населенный пункт - г. Москва, г. Зеленоград, Савелкинский проезд, дом 4, этаж 6, пом. XIV, ком. 1
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 2
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 364 дн.
